Upogibanje cevi: kako se upogniti del doma

Jeklene in plastične cevi se uporabljajo ne samo za ureditev vodovodnih, kanalizacijskih in ogrevalnih sistemov. Naredijo številne druge uporabne načrte. Toda v resnici in v drugem primeru eden od najbolj zapletenih procesov je upogibanje cevi v hladnem stanju. Podrobneje bomo opisali njegov opis.

Parametri upogibanja cevi

Kot večina drugih zahtevnih tehnoloških procesov upogibanje cevi urejajo stroge tehnološke norme.

Morate slediti veliko odtenkov:

• ko upogibanje dela ne bi smelo zravnati ali raztrgati;
• med upogibanjem morate zagotoviti, da material ni naguban valovit;
• Upoštevajte najmanjši polmer upogiba, ki je odvisen od materiala cevi, njegove debeline stene in premera.

Navodilo, ki ga določi GOST 3262-92, predvideva drugačen radij krivljenja za okrogle kovinske cevi. Bolj debeli del, večji je najmanjši polmer upogibanja.

Pri upogibanju z rokami morate upoštevati naslednje zahteve:

• za cevi s premerom do 20 mm je najmanjši radij krivljenja 3 zunanji premeri;
• za velike dele - 4.

Treba je opozoriti, da lahko vroči upogibanje prepolovi te vrednosti, vendar zahteva uporabo specializirane opreme. To se zgodi zato, ker proces segrevanja močno poveča plastičnost kovinskih cevi.

Bodite pozorni! Izdelki z debelimi stenami, namenjeni za namestitev vodovodnih cevi, je zelo težko upogniti. Zato, da bi se izognili težavam, ni priporočljivo uporabljati minimalnega radijskega upogiba. Po potrebi je bolje uporabiti opremo.

Še težje je upogniti kvadratne cevi (profilirane). V ta namen se uporabljajo posebne naprave, ki so opremljene s trnom - fleksibilnim jeklenim delom, ki se prilega notranjemu delu pri upogibanju in preprečuje nastajanje kinks ali gubic.

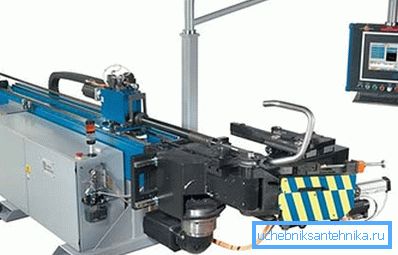

Strokovnjaki uporabljajo posebne CNC-valjne utore (pod nadzorom računalniško podprtega sistema), s pomočjo katerih se doseže najlažja okroglost.

Upogibanje aluminijaste cevi, pa tudi izdelkov iz bakra in medenine, je manj delovno intenzivno, saj so te kovine zelo duktilne. Vendar se fizika procesa ne spremeni.

Ko se zaviha, se notranja površina vrtljaja postane debelejša in deformirana, zunanja pa tanjša. To vpliva na moč in poslabša tehnične značilnosti delov. Ni pomembno, ali je bila uporabljena mrzla ali vroča tehnologija.

Samostojni upogib cevi

Jekleni deli

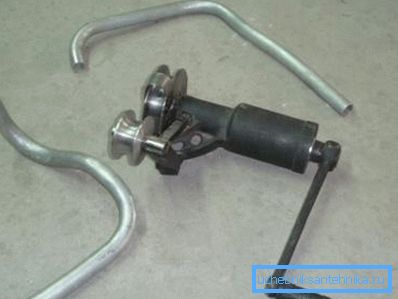

Za upogibanje kovinskih izdelkov uporabljamo ročne cevi, ki imajo več različnih šob za obdelavo delov različnih velikosti in iz različnih materialov. Najpogosteje uporabljajo hidravlični priključek, ki omogoča obdelavo debeline stene cevi.

Če želite narediti eno ali dve krivini, je priporočljivo, da se obrnete na vodovodarje stanovanjske službe. Ponavadi imajo podobno napravo in cena za storitve bo majhna.

V izjemnih primerih lahko s pomočjo razpoložljivih orodij naredite krivino, vendar bo zahtevala veliko vlago časa in truda.

Za delo boste potrebovali:

• namizni ali mizarski delavnici;
• rečni pesek (njegova količina je odvisna od premera cevi);
• cilindrična kovinska gredica, katere polmer je čim bližje velikosti krivine cevi;
• dva zamaška za tesnjenje koncev cevi;
• bencinski plin (ventilator).

Delo se izvaja v naslednjem zaporedju:

1. Pesek je treba očistiti nečistoč in žgati, dokler se ne segreje pri segrevanju.
2. Valjasti obdelovanec je pritrjen v mizarski stojalo, ki ga je treba pritrditi na delovno mizo, sicer se bo celotna konstrukcija obrnila.
3. Da bi cev zadržala svoj notranji prerez, jo je treba napolniti s kalciniranim rečnim peskom. Da ne doseže dovolj spanca, so robovi cevi blokirani s prometnimi zastoji.

Nasvet! Pesek je treba vliti čim bolj čimbolj. Zatesnite ga z leseno palico ali z dotikom na cev.

1. Nato se en konec obdelovanca vstavi med zaustavljeno in uporabljeno trnovo, drugi pa v pravem smeru. Če je cev prekratka, se lahko na koncu konča še en del, ki bo služil kot vzvod. Kot je treba narediti za več kot 2-3 stopinj, saj bo cev po prekinitvi izpostavitve delno obnovila svojo obliko.
2. Če potrebujete močan upogib, bo plinski gorilnik pomagal. S svojo pomočjo morate ogreti del v ovinku do barve češnje in nato upogniti cev. Da bi dobili vroč zrak iz izdelka, je treba v prometnih zastojevih vrtati majhne luknje.
3. Na koncu dela se vtiči odstranijo ali odrezajo, pesek se izlije.

Končen upognjen del je treba preveriti glede napak:

• preverite mesto gube in se prepričajte, da ni razpok, strij, kovinskih poškodb in gubic;
• premakne mesto krivine z lestvice in lestvice;
• če je potrebno, na koncih slepe razrežite nitove zahtevane velikosti.

Cevi iz mehkih kovin

Obdelava cevi iz bakra, medenine ali aluminija je skoraj enaka kot v prejšnjem poglavju. Tovrstni izdelki se lahko upogibajo brez ogrevanja, hkrati pa je priporočljivo, da notranji prostor dela zopet napolnite z raztaljeno kolofonijo.

Ko morate obdelovancu upogniti na najmanjši možni premer, je priporočljivo, da se material še segreje. Lažje bo delovalo, če pa se pojavijo napake, jih bo težje odpraviti - potreben bo ponovni zagon.

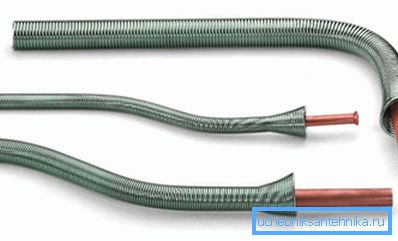

Opomba! Namesto peska ali kolofona za polnjenje notranjega prostora lahko uporabite vzmet primernega premera. Prodajo se v specializiranih prodajalnah.

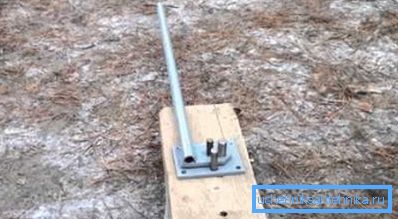

Če pogosto nasprotujete različnim cevovodom, je priporočljivo, da se ne obremenjujete in dobite poseben cevni bender za upogibne cevi, ki vam omogočajo enostavno in hitro obdelavo velikega števila praznih delov.

Zaključek

Najbolj kvalitativno je seveda upogibanje cevi, ki ga izvajajo strojno krmiljeni stroji. Vendar pa doma, lahko natančno sledite zgoraj navedenim priporočilom. Več o tem lahko izveste v videoposnetku v tem članku.
