Upogibanje cevi: vse značilnosti procesa

23-06-2018
Cevi

Pri nameščanju vode in ogrevalnih sistemov morate vedeti, kako pravilno upogniti cev. S to operacijo se je treba izogibati zlomu, prekinitvi integritete in pravilnemu izračunu kota vrtenja.

Upogibanje je proces, v katerem se pod vplivom zunanjih obremenitev izdelek nadomesti z nagibom osi.

Pri nameščanju inženirskih sistemov je pogosto treba upogniti odseke cevovoda.

Procesne funkcije

Na fotografiji spremenite obliko stenskega odseka, ko je upognjen.
  1. Elastično-plastične in elastične deformacije nastanejo v stenah izdelkov med upogibanjem.. Na zunanji del gube se pojavi natezna obremenitev, na notranjem delu pa se pojavi tlačni seva. V skladu s temi vplivi se nagiba osi elementov spreminja.
  2. Med obratovanjem se spremeni oblika preseka na upognjenem mestu. Njegov krožni profil postane ovalen. Najvišja ovalnost je sredina deformacije, deformacija se zmanjša do konca in na začetku.
  3. Pri izračunu cevi za upogibanje upoštevajte, da ovalnost njenega preseka na deformiranem mestu ne sme biti višja: za izdelke s prerezom do 20 mm - 15%, več kot 20 - 12,5%.
  4. Na konkavnem ovinu lahko pride do gub, zlasti pri izdelkih s tankimi stenami..

Bodite pozorni! Gube in ovalnost gub negativno vplivajo na delovanje sistema. Zmanjšujejo prepustnost, povečajo nivo hidravlične odpornosti in služijo kot mesto za zamašitev kanalizacijskih sistemov. Moč cevi, ki se upogne istočasno, se zmanjša.

Najmanjši dovoljeni radii so prilagodljivi

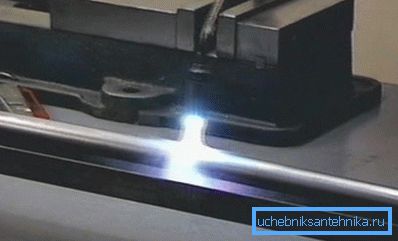

Izdelki za upogibanje s segrevanjem.

Vladni standardi vsebujejo standard, kot je "najmanjši radij krivljenja cevi".

Njena vrednost za kovinske koleščke, kompenzatorje, pipe so podana spodaj.

  1. Ko gre za ogrevanje in pakiranje s peskom - ne manj kot 3,5DH (črke pomenijo zunanji premer)
  2. Pri delu na napravi za upogibanje cevi (hladno) - ne manj kot 4DH.
  3. Pri upogibanju izdelave poluprovanih grebenov in grelnih elementov s plinskim gorilnikom ali v peči ni manjša od 2,5DH.
  4. Za strmo upognjene kanalizacijske veje, ki jih proizvaja metoda izsekovanja ali vročega vlečenja - ne manj kot 1DH.

Bodite pozorni! Dovoljeno je, da elementi, katerih število je manjše od zgornjega. Hkrati mora proizvodna metoda zagotoviti, da bodo njihove stene tanjšale največ 15% debeline. Moč krivljenja profilne cevi se mora ujemati z izračunano.

Potrebne formule in tabel

Dolžina dela (L), ki je potrebna za izdelavo ukrivljenega mesta, je v skladu z naslednjo formulo:

L = 0,0175 • R •? + L, pri čemer je:

  • R je krivuljni polmer, v mm;
  • ? - to je njegov kot v stopinjah;
  • l je ravno točko, dolga 100/300, ki je potrebna za držanje izdelka z orodjem ali strojem.

Pri izračunu upogibanja cevi je treba upoštevati dolžino ukrivljenega elementa:

A =? •? / 180 (R + DH / 2), kjer:

  • ?= 3,14;
  • R je polmer mesta, v mm;
  • ? - kot upogibanja v stopinjah;
  • DH je zunanji premer izdelka.

V spodnji tabeli so prikazani najmanjši polmeri upogiba v milimetrih za medeninaste in bakrene izdelke (GOST št. 494/90 in GOST št. 617/90), glede na njihov premer in želeno dolžino proste strani za prijemanje / spenjanje.

Zunanji premer Najmanjši polmer krivine Najmanjša dolžina prostega dela
3 6 10
4 8 12
6 12 18
8 16 25
10 20 30
12 24 35
15 30 45
18 36 50
24 72 55
30 90 60

Spodaj je tabela za jeklene analoge po GOST št. 3262/75.

Dimenzije Najmanjši polmer krivine Najmanjša dolžina prostega dela
Pogojno prehod Zunanji premer vroče hladno
8 13.5 40 80 40
10 17 50 100 45
15 21.3 65 130 50
20 26.8 80 160 55
25 33.5 100 200 70
32 42.3 130 250 85
40 48 150 290 100
50 60 180 360 120
65 75.5 225 450 150
80 88.5 265 530 170
100 114 340 680 230

Pri izračunu gube s svojimi rokami upoštevajte najmanjše polmere, ki temeljijo na premeru in debelini stene jeklenih cevi.

Premer, mm Najmanjši polmer upogibanja pri določeni debelini stene
do 2 mm več kot 2 mm
5/20 4D 3D
20/35 5D 3D
35/60 6D 4D
60/140 7D 5D



Kako sami zaviti ploskev

Obstaja univerzalna in enostavna formula za izračun cevi za upogibanje - to je njegovih 5 premerov.

Izvedite izračun, tako da na primer razdelek s podrobnostmi 1,6 cm.

  1. Za pravilno proizvodnjo potrebujete? krog.
  2. Najprej dobimo želeni polmer: 16 • 5 = 80 mm. Naslednja faza je izračun začetnih točk za natančno upogibanje kota.
  3. V ta namen je treba uporabiti formulo C = 2? • R: 4. V njej je C dolžina cevi, ki je potrebna za obratovanje ,? = 3.14, R je želeni polmer.
  4. Zamenjajte številke v formuli: 2 • 14 • 80: 4 = 125 milimetrov. To je dolžina odseka, pri kateri je najmanjši radij upogibanja cevi iz kovinske ali plastične cevi ali katerega koli drugega 80 mm.

Če boste morali upogniti cevi, bi morali imeti cevni bender.

Takšne ročne naprave so razdeljene na dve vrsti.

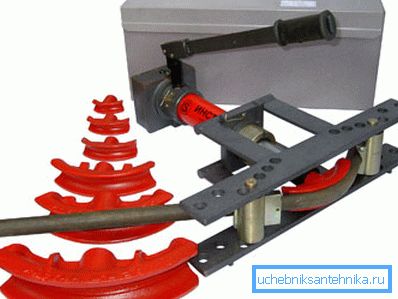

Orodje segmentov.
  1. V analognih segmentih se operacija izvaja na podlagi posebnih predlog. Njihova oblika je zasnovana za natančen premer, ki je potreben in oblika gube. S tem orodjem je možno upogniti cevi do 180 °. Njena cena je relativno nizka.
  2. Dorn oprema opravlja delo brez najmanjših napak. Prednost te naprave je segment, ki se premika znotraj izdelka. Preprečuje deformacije in omogoča delo na več mestih. Bolje je, da takega stroja za cevi za upogibni profil s svojimi rokami ne naredimo, ampak da se pripravimo.

Po izračunu označite površine na elementu glede na njegove rezultate. Nato na instrumentu položite želeno stopnjo ali vzorec. Nato vstavite izdelek v napravo in opravite postopek.

Zaključek

Upogibni elementi pri vgradnji različnih inženirskih sistemov morajo temeljiti na natančnih izračunih. V nasprotnem primeru lahko prekinete izdelek ali sestavite cevovod z zmanjšano učinkovitostjo. Videoposnetek v tem članku bo nadaljeval svojo temo.
