Upogibanje profilne cevi: preizkus ostrine

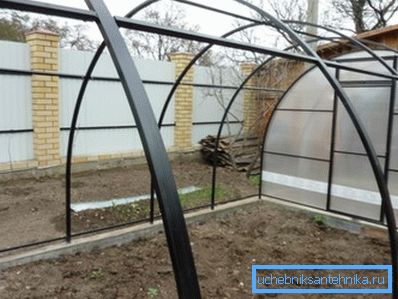

Profilna cev ima "kotno" obliko - kvadratno in pravokotno. Na prvi pogled se zdi, da mu ni mogoče dati oblike oblike. Toda odločno se odločite, da boste tak material uporabili za toplogredne okvire, pečice, hkrati pa ustvarili arhitekturne rešitve na vrtu (loki, rešetke, pergole) - doseči želeno. Profilna cev je prožna vzdolž polmera - preprosto je to narediti z lastnimi rokami, vsakdo ga lahko obvlada.

Načelo delovanja cevnega benderja

Zasnova te naprave je precej preprosta - 2 zaustavljanja in čevelj, ki ga poganja vzvod. S pomočjo te preproste naprave lahko prepletete cevovod s premerom 5-150 mm.

Istočasno pri velikih premerih fizična moč operaterja ni več dovolj, še posebej z debelo steno. Da bi se upogib gladko in brez težav, naprava je opremljena s hidravličnim pogonom, mimogrede, to povzroči znatno povečanje stroškov naprave.

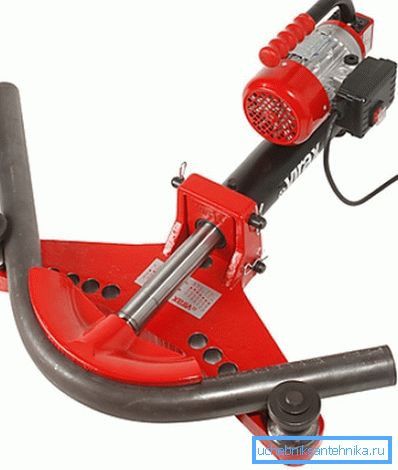

Če morate upogniti zelo majhno cev, lahko uporabite različico cevi za cevi z odprtim okvirjem. Z vidika varnosti to ni najboljša možnost, ker je tveganje za odvod plinov dovolj veliko.

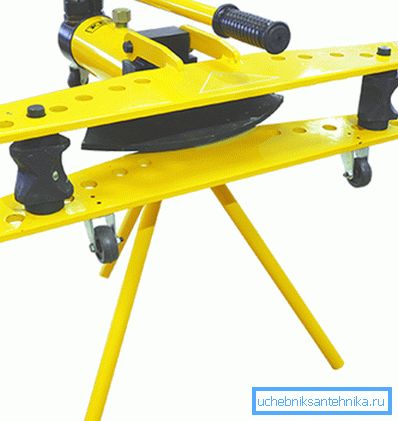

Pri velikih premerih se v tem primeru uporabljajo samo naprave z zaprtim okvirjem. Zaradi tega cev v nobenem primeru ne bo izstopila iz postaj.

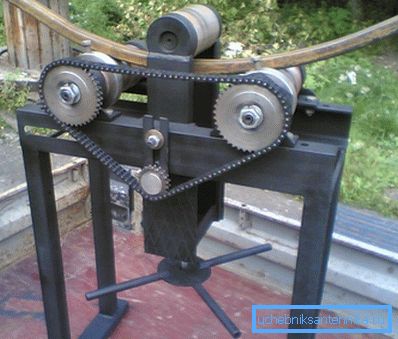

Cevni bender lahko deluje na drugačen način. V tem primeru je profilna cev preprosto potegnjena med valji (ustavi), s čimer se deformira.

Profili različnih kovin in različnih delov reagirajo na upogibanje tudi na različne načine. Na primer, z veseljem je delo z cevi iz barvnih kovin - baker, medenina, duralumin, aluminij, majhen odsek. So plastične in dobro upognjene, ki vključujejo čarovniške fantazije mojstra. Odlično vzdrževanje nizkih temperatur.

Folk "recepti" upogibanje profilov

Izkustveni načini upogibanja profilnih cevi v domu so včasih edini način za izvedbo naših načrtov. Kljub navidezni primitivnosti tehnologije so dobljeni rezultati sposobni udariti kakovost, geometrijsko natančnost in popolne oblike.

Tehnologija iz lastne delavnice

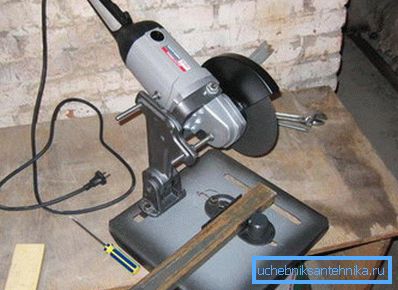

Upogibanje profila z mlinom in varilnim strojem je najbolj znana in zato priljubljena metoda.

Vključuje več zaporednih operacij.

1. Najprej je pazljivo izračunan radij bende..
2. Lahko naredite leseni vzorec. To bo najbolj natančno ovinek.
3. Na območju, ki bo spremenilo obliko, se uporabljajo prečne nalepke.. Za njih bodo izdelani kosi, ki potekajo po treh straneh cevi (levo-spodaj-desno ali, za jasnost, obrnjena črka "p").

1. S pritrditvijo in pritrditvijo profila na predlogo na nedotaknjeno stran se lahko prične upogibanje..
2. Bits in brusilniki.

Bodite pozorni! Priporočamo uporabo te metode pri delu z velikim profilom profila, saj sam proces traja dovolj časa.

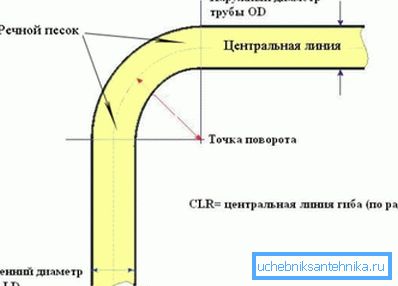

Uporaba peska za upogibanje cevi

Pesek je sposoben držati obliko ne samo v obliki kiparstva na obali, ampak tudi pri ohranjanju oblike profila med upogibnim postopkom, kar preprečuje izravnavo ali razpokanje.

Ta operacija je skoraj enakovredna s časom pri delu na cevni bender in bo potrebovala naslednje materiale:

• kremenov pesek;
• lesene kapice dolžine 10 do 20 cm;
• plinski gorilnik;
• vrtanje;
• prašič, katerega premer je enak notranjemu krivinskemu profilu profila;
• gumijasti mallet.

Bodite pozorni! Pesek mora pred uporabo preiti skozi dve stopnji predprostora: temeljito sejanje, pranje in končno sušenje. Ohraniti ga je treba do uporabe v čistem vsebniku.

Folk navodila za upogibanje s peskom vključujejo obvezne zaporedne operacije.

1. Ena luknja cevi je tesno zamašena z lesenim vtikačem.
2. Skozi drug lukenj pes se vlije na tak nivo, da vstopi drugi pokrovček.
3. Preostala luknja je tesno zaprta.
4. S pomočjo prašiča se upogiba. Če želite doseči majhen polmer, ogrevanje ogreje gorilnik plamena. Pomembno je, da se površina ne pregreje in da se prepreči nastanek lestvice, kar poslabša kakovost cevi.
5. Vrezovanje z gumijastim kladivom je dovršeno.
6. Iz končnega izdelka, ki je iztisnil, spali ali izvrtal pokrovček.
7. S stresanjem in iztiskanjem polnila.

Profil in vodna harmonija

Huda zmrzal bo zvest kot pomoč pri upogibanju, na primer bakrene cevi. Orodja in materiali bodo potrebovali samo vodo in prašič. Tehnologija je prav tako precej preprosta.

Tesno priključite en konec cevi z zamaškom, se voda nalije v notranjost in druga luknja je priključena. Ko je voda popolnoma zamrznjena, je material pripravljen za uporabo.

Omeniti velja, da so uporabljena fizična prizadevanja minimalna - se ne prilagaja in se presek skoraj ne moti.

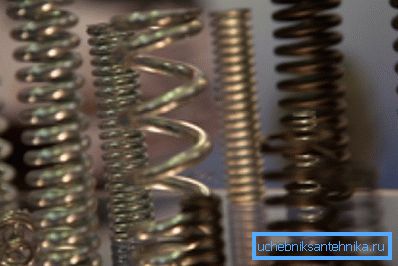

Uporabite vzmet za upogibanje

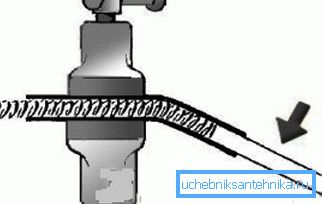

Je fleksibilen z uporabo vzmeti v votlini profila temelji na načelu sile notranjega nasprotovanja. Poleg profilne cevi, ventilatorja ali plinske gorilnike in predloge ustreznega premera potrebujete neobičajno kvadratno vzmet. Izdelan je iz jeklene žice s premerom od 2 do 4 mm, ki je upognjen z velikostjo prečnega prereza nekaj manj kot notranji del cevovoda.

Bodite pozorni! Vzmet mora biti zelo blizu profilne votline. Optimalna razdalja med zunanjim delom vzmeti in notranjo cevko je od 1,5 do 2 mm.

Z nameščanjem vzmeti v obdelovancu, ventilator začne obdelovati površino deformabilnega dela izdelka. Dovolj segreti del, pritrdite ploščo in upognite do želenega polmera s svojimi rokami.

Bodite pozorni! Ne prezrite varnostnih smernic. Cena neprevidnosti je previsoka. Zaščitne rokavice, očala in klešče za prijemanje vročih cevi bodo zanesljivo zaščitile pred opeklinami. Za požarno varnost mora biti poleg vsebnika z vodo ali peskom.

Povzemanje

Področje uporabe profilnih cevi je dovolj široko. Visoki stroški profesionalnih cevi, ki so namenjeni delu s tem materialom, pogosto onemogočajo njihovo uporabo.

Težko je uresničiti avtorjeve ideje. Včasih je situacijo mogoče shraniti le s krivljenjem profilne cevi z lastnimi rokami.

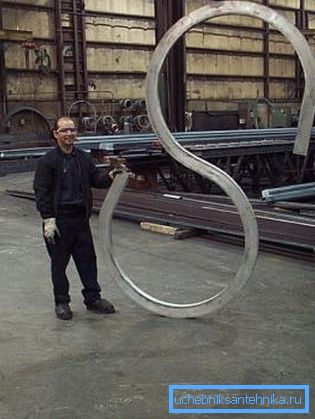

V tem članku je prikazan primer upogibanja profila cevi.
