Valji za profilno cev
Edino orodje, ki lahko spremeni obliko oblikovane cevi, so zvitki. In ker so kovinski izdelki pogosto uporabljeni v gradbeništvu, je to orodje preprosto nepogrešljivo. Valji za profilne cevi so različne vrste, vključno z njimi, ki jih je mogoče samostojno izdelati.
Vrste zvitkov
Strukturno je to orodje za oblikovanje oblikovanih cevov okrogle oblike razdeliti na vrste, glede na vir uporabljene sile.

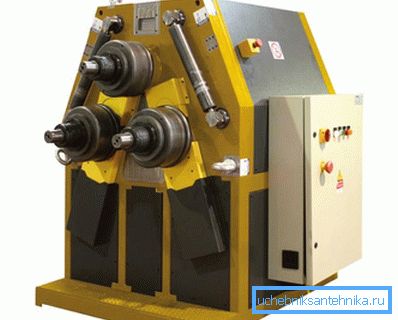

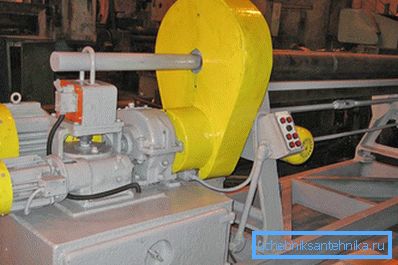

Električni valji so najbolj produktivni, zanje je značilno največje število ukrivljenih izdelkov na enoto časa v primerjavi z drugimi vrstami. Produktivnost se poveča zaradi prisotnosti delovnega elektromotorja, s katerim nastane nova oblika cevi dokaj hitro.
Glavni strukturni elementi električnega bobnika:
- osnovo, ki je kovinska postelja;
- od 3 do 5 valjev, ki se vrtijo z električnim motorjem;
- elektrarna v obliki električnega motorja;
- deformacijske objemke.

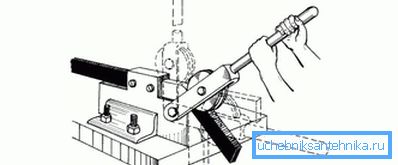

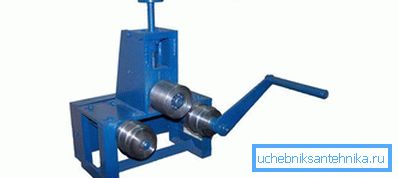

Ročni valji za upogibanje profilne cevi se štejejo za praktično prenosno orodje. Zaradi relativno majhne velikosti in odsotnosti električnega pogona so nameščeni na ustreznem mestu, tudi če je delovni prostor omejen. Zasnova ročnih valjev za upogibanje profilne cevi je podobna električni, z edino razliko, da nimajo električnega pogona, in valji za dovajanje so povezani s prenosom v verigo, ki s pomočjo sponk deformira cev.
Ročne cevi imajo značilne konstrukcijske pomanjkljivosti. Kljub dejstvu, da so taki valji zelo primerni za izvedbo manjše količine dela, morajo uporabiti znatno fizično silo. Kovinska cev z napravo za oddajanje na sponkah in prenosa verige ni tako enostavna. Če delavec ni dovolj fizično razvita oseba ali se je nabrala utrujenost pogostega ponavljanja operacij, bo takšno orodje v proizvodnji neproduktivno. Zato je takšno ročno orodje koristno le pri izdelavi majhnih serij ukrivljenih izdelkov.
Hidravlični valji veljajo za najmočnejšo tehniko v primerjavi z zgoraj opisanimi analogi upogibnih orodij. Hidravlična stiskalnica v kombinaciji s sponko prenaša tako močno silo na profilno cev, ki jo ovija kot trst. Takšno enoto lahko upravičeno imenujemo "super težka težava". Sila upogibanja v posameznem primeru je zgrajena s hidravličnim kompleksom, ki ga je enostavno vzdrževati in nadzorovati. Če poleg obstoječe opreme dodate elektromotor, ki deluje na valjah, se učinkovitost enote znatno poveča, zmogljivost in zmogljivost se kombinirajo.
Nasvet! Takšno napravo je mogoče še izboljšati. Če se napajalni boben zamenja s profilno gredjo, se lahko v enem obratu naenkrat prepletata več profilnih cevi. Zaradi lastnosti hidravlične stiskalnice in električnega pogona tak stroj lahko obdeluje poljubno število izdelkov.

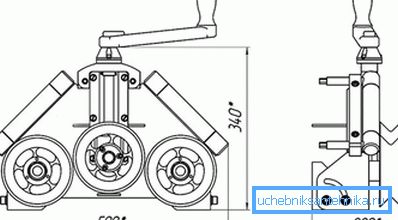

Na žalost, hidravlični valji tehtajo veliko. Ta pomanjkljivost se kaže v dejstvu, da če ga nekje namestite, bo to mesto še dolgo ostalo za enoto kot delavec - zelo težko ga bo premakniti s svojega mesta. Da bi razumeli napravo orodja in načeloma deformacijo profilne cevi, si lahko ogledate spodnje risbe valjev z uporabljenimi merami.
Načelo delovanja valjev

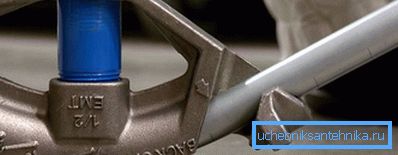

Za upogibanje profilne cevi na valjih ni potrebno nobeno posebno znanje in veščine. Zaposleni mora opraviti le nekaj operacij:
- Cev pade na dva valja.
- Pri določeni sili je cev pritisnjena na enega upogljivega valja, da izbere.
- Prestavi se.
Zaradi prehoda profilirane cevi skozi delovno površino je upognjen v načrtovanem kotu. V primeru nezadostne deformacije obdelovanec ponovno preide skozi delovne elemente orodja, medtem ko je potrebno krmiliti silo.
Izdelava domačih valjev

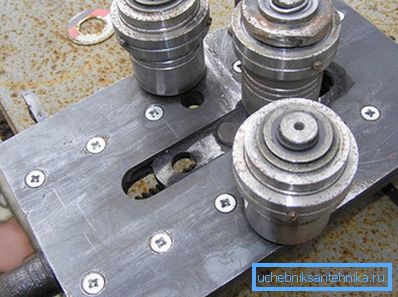

Danes se v vsakdanjem življenju pogosto pojavljajo samozaposleni zvitki za profilno cev. Za posteljo se uporablja širok kanal. Upogibni mehanizem je lahko izdelan iz U oblike z uporabo hidravlične vtičnice ali z varjenjem z zgornjo ploščo ključa.
- Če uporabljate vtičnico, mora biti nameščena pod posteljo in močjo, da se zgodi od zgoraj navzdol do podajalnih valjev.
- V drugem primeru je cev ukrivljena navojna objemka. Vijak je privit v matico, peta pa je varjena do konca želene oblike.
Pri dovajanju cevi lahko uporabite običajno kolesno verigo. Zvezdice so varjene na pogon in pogonske gredi, veriga pa je napeta. Ročaj je pritrjen na pogonsko gred.
Nasvet! V smislu trdote morajo valji za dovajanje presegati profilno cev, zato so utrjeni.
