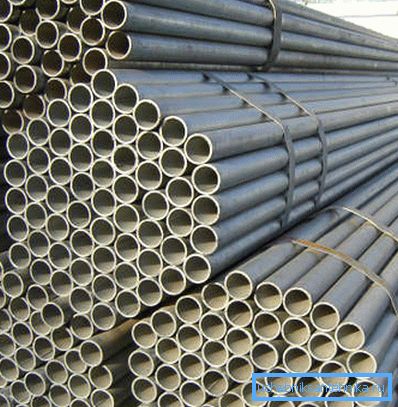

Varjena cev 108 - nepogrešljiv gradbeni material

Kljub videzu plastičnih cevi jeklena cev ne izgubi tla. Kovinski vodovodni, ogrevalni in kanalizacijski sistemi ostajajo precej priljubljeni, lahko pa je tudi jeklena cev za podporne elemente okvira. Na primer, lahko cev 108 do 4 uporabimo kot stojalo za ogrodje lahke konstrukcije.

Splošni podatki o električnem varjenem cevovodu

Jeklene cevi že več kot desetletje uporabljamo ne samo za polaganje cevi ali ogrevanja, temveč tudi kot gradbeni material. Področje uporabe varjenih cevi je veliko širše, kot se zdi na prvi pogled. Glede na namen je sestava jekla drugačna, zahteve za valjanje pa so različne.

Klasifikacija električnih varjenih cevi

Glede na destinacijo je mogoče razlikovati naslednje izdelke:

• Razred 1 - uporablja se v vsakdanjem življenju. Ta skupina vključuje cevovod, ki se uporablja, na primer, za vgradnjo ogrevalnega sistema. Tudi ne-specialist bo obvladal instalacijo, potrebna bodo samo podrobna navodila za delo;

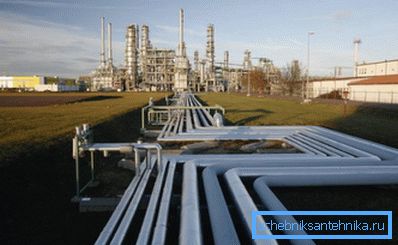

• 2. stopnja - s povečano odpornostjo proti tlaku in temperaturi. Ta vrsta najema se uporablja za črpanje olja, pa tudi za vodo v glavnem vodu;

• Stopnja 3 - sestava jekla se izbere na podlagi pogostih sprememb temperature in tlaka. Področje uporabe - živilska industrija, kemična industrija itd .;
• Razred 4 - cevovod podvržen trdemu mehaničnemu stresu, na primer pri vrtanju vrtine. Jeklo mora imeti večjo odpornost na obrabo;
• 5. razred - ta najem se v glavnem uporablja kot nosilni elementi za okvirje. Zato je glavna zahteva visoka trdnost in nizka cena;
• Razred 6 - je izdelan tako, da ustreza potrebam inženirske industrije. Glavna značilnost je povečana odpornost proti visokemu tlaku, odpornost proti obrabi.

Regulativni okvir

Izberete lahko več standardov, geometrijske dimenzije, težo in tolerance najdete v GOST 10704-91, vsebuje pa tudi osnovne informacije o dimenziji. Na primer, cevi 108x4 po GOST 10704 91 ni mogoče proizvajati z dolžino manj kot 4 m.

Na splošno je dimenzija odvisna od premera:

• več kot 426 mm - praviloma se velikost določi v dogovoru s stranko;
• več kot 152 mm - najmanjša dolžina je 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• manj kot 30 mm - 2 m.

Razpon velikosti je precej velik: premer je od 10 do 1420 mm, debelina kovine pa je lahko od 1 do 32 mm. Zato je teža plinovoda zelo različna. Na primer, teža 1 metra cevi 108x4 po standardu je približno 10,26 kg, s povečanjem debeline kovin pa 5,0 mm, se ta številka dvigne na 12,70 kg.

Bodite pozorni! Pri označevanju je vedno naveden zunanji premer. Da bi ugotovili notranji premer, je treba to število odšteti dvakratno od debeline sten.

Poleg tega mora dokument upoštevati tudi več tehničnih pogojev. Ti podatki so pomembni na stopnji kontrole kakovosti plinovoda.

Takšne dokumente lahko izberete kot:

• GOST 10705-80 - informacije se nanašajo na cevovode s premerom 10-530 mm (nizko legirano in ogljikovo jeklo). Dokument vsebuje seznam pravil za sprejem, testiranje, največjo dopustno koncentracijo nečistoč itd.
• GOST 10706-76 - sestava je približno enaka, vendar zahteve v tem dokumentu veljajo za cevovode s premerom 426 - 1620 mm;

• GOST 10707-80 - postavlja zahteve za hladno oblikovane varjene cevi s premerom 5-110 mm (ogljikovo jeklo);

Kot za brezšivne vroče valjane cevi, za njih so glavne informacije v GOST 8731-74. Zaradi odsotnosti šiva je cevovod še bolj zanesljiv, čeprav debela stena poveča tudi maso cevi, na primer je teža cevi 108x6 že 15,09 kg / bar. m

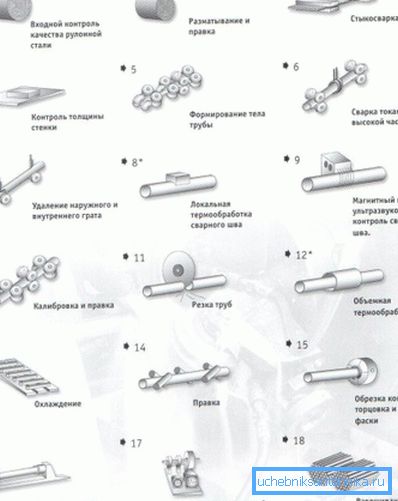

Glavne faze proizvodnje

Celoten proizvodni proces je mogoče razdeliti na več stopenj:

• kovinski trak s konstantno širino deluje kot surovina. Oblikovan je in zavarjen tako, da dobimo neprekinjen jekleni trak s konstantno širino. Pazite na debelino jekla, odvisno od teže cevi 108x4 in katere koli druge velikosti;

• v naslednji stopnji trak poteka skozi vlak z valji, ki dajejo trak obliko prihodnjega cevovoda (do sedaj ni varjenja);
• varjenje se izvaja;
• grat se odstrani;

Bodite pozorni! Lopatico je treba odstraniti ne le od zunaj, ampak tudi od znotraj. Če bo plinovod deloval v tlačnem načinu, bo neizkrivljeno brušenje v notranjosti motilo pretok tekočine.

• po tem se spremlja trdnost šiva, cevovod se razreže, konci se očistijo iz bari. Po potrebi se opravi površinski preliv;
• dokončan plinovod je shranjen.

Pri nadzoru morate upoštevati metodo varjenja. Torej, če je bil uporabljen šiv z večjo jakostjo (GOST 10706), je treba maso povečati za 1%.

To pomeni, da je bila teža cevi 108x5 12,70 kg / bar. m, nato pa pri uporabi šiva z višjo trdnostjo znaša 12.827 kg / pog. m. Z velikimi količinami je pomembno.

Primeri uporabe električnih cevovodov

Pri individualni gradnji se običajno uporablja za vgradnjo ogrevalnih sistemov, vodovodnih instalacij. Vsa dela se običajno opravi ročno. Majhne dimenzije se lahko uporabljajo kot okvirji cevi za lahke konstrukcije, kot so gazebi.

Kar se tiče velikih velikosti, morate upoštevati ceno. Torej, stroški cevi 108x4 so precej visoki (približno 30.000 - 33.000 rubljev / tono), zato ni smiselno, da ga uporabljamo, na primer za odplake.

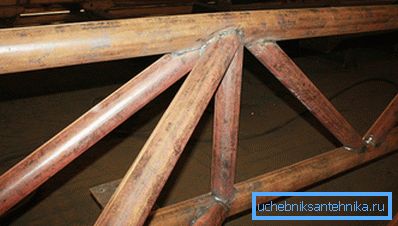

V industrijski gradnji so prednosti električno varjenega cevovoda v celoti izkazane. Velike velikosti se lahko uporabljajo kot stojala in za pokrivanje velikih razponov. V slednjem primeru se morate zateči k ustvarjanju kmetij.

Lastna teža cevovoda ne bo omogočala blokiranja razpona ene cevi. Na primer, teža cevi 108x3 5 znaša 9,02 kg / bar. m, s razponom 15,0 m, le njegova lastna teža je 135,3 kg.

Povzemanje

Električne in brezšivne cevi so priljubljene ne le posamično, ampak tudi v industrijski gradnji. Majhne velikosti se pogosto uporabljajo v vsakdanjem življenju, vendar je večji premer primeren tudi za bolj resno gradnjo.

Video v tem članku podrobno opisuje postopek izdelave električno varjenih vzdolžnih cevi.
