Varjenje cevi hdpe: tehnologije, oprema in materiali

V tem članku bomo govorili o tem, kako in z uporabo katere opreme opravimo varjenje cevi HDPE. Tema članka je pomembna, saj postajajo sistemi za vodo in kanalizacijo, sestavljeni iz polietilena, vedno bolj zahtevni.

In to ni presenetljivo, saj je cena polietilenskih struktur danes zelo privlačna, tudi v primerjavi s stroški analognih polipropilenov. Toda preden nadaljujemo z opisom varilnega procesa, razmislimo o materialih, ki jih moramo združiti v en sam sistem oskrbe z vodo.

Glavne značilnosti uporabljenih materialov

HDPE cevi so izdelane iz nizkotlačnega polietilena, ki zagotavlja njihovo odpornost na mehanske obremenitve v kombinaciji z elastičnostjo.

Ta vrsta polietilenskih cevi je našla široko uporabo pri gradnji brezpotnih in tlačnih cevovodov s temperaturo transportiranega medija, ki ni višja od +40 ° C. Poleg tega se lahko uporablja nizkotlačni polietilen za distribucijo plina in kanalizacijo, če so cevi kemično odporne na transportirane medije.

Pri izdelavi cevi iz HDPE se uporablja polietilen PE80 in 100. Ti materiali ustrezajo zahtevam GOST 18599-2001 (naprava za oskrbo z vodo) in zahtevam GOST R 50838-2009 (gradnja plinovoda).

Za prepoznavanje plinskih cevi iz vode je dovoljeno označevanje in bočni pas. Za vodo - pas je modro in za plin - rumeno.

Pomembno: Plinske cevi se lahko uporabljajo za vgradnjo plinskih in vodovodnih sistemov. Hkrati je uporaba vodnih cevi za transport plina nesprejemljiva.

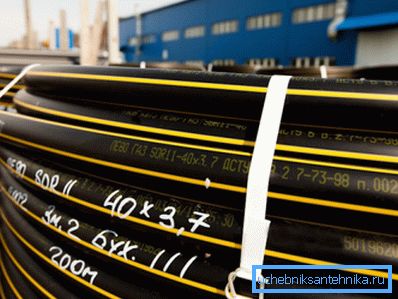

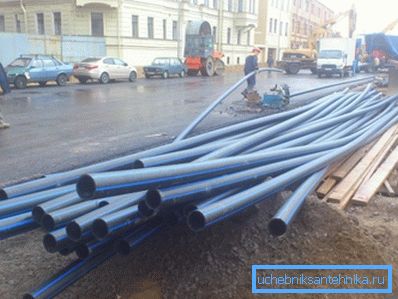

Nizkotlačna polietilenska cev je najprej namenjena za podzemno inštalacijo, po potrebi pa jo lahko uporabimo tudi za zunanjo montažo. Izdelek se prodaja v segmentih 12 metrov in zalivih 100 in 200 metrov.

Pomembno: Cev, pridobljena v kolobarjih, že pred začetkom zvara, mora biti postavljena na ravno podlago za ravnanje.

Povezava je možna na dva načina:

• stalna povezava s ščetko ali z elektrofuzijo;
• ločljiv priključek s posebnimi kompresijskimi priključki za cevi.

Če se lahko snemljiv priključek uporabi pri vgradnji vodovodne napetosti, je pri gradnji sistemov za dovod plina dovoljeno samo zavijanje cevi.

Oprema za brušenje

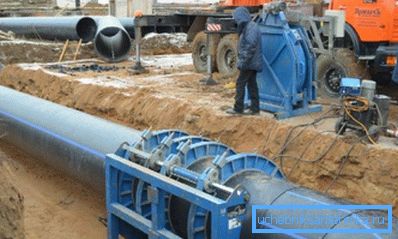

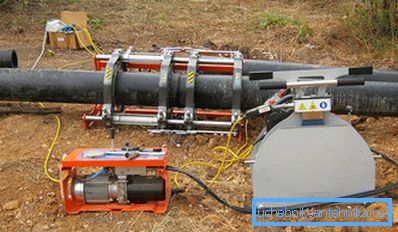

Oprema za varilne PND cevi za zaključek predstavljajo stroji za delo v stacionarnih ali terenskih pogojih. Obe in drugi moduli sestavljajo okvir (postelja), na katerem so nameščene centrirne spone, ki omogočajo vzdolžni premik delov, ki jih je treba spajkati.

Oprema je opremljena z grelnim elementom, katerega obseg ponavlja zunanji premer cevi. Poleg tega komplet vsebuje napravo za poravnavo koncev. To je mehansko orodje, ki istočasno poravna oba konca.

Stacionarne naprave so praviloma popolnoma mehanizirane in gibanje cevi vzdolž okvirja se izvaja s pomočjo priključkov. Nekateri mobilni stroji nakazujejo potrebo po ročnem premikanju spajkanih elementov.

Varilna tehnologija

Tako varjenje HDPE cevi z lastnimi rokami je pomembno za gradnjo sistemov s premerom 50 mm in več.

Nasvet: Kot smo že omenili, za izvedbo ritnega sklepa potrebujete varilni stroj, katerega cena je visoka. Zato takšno opremo uporabljajo strokovnjaki, medtem ko vodje novice lahko najamete visokotehnološko napravo.

Tehnologija povezovanja polietilenskih izdelkov od konca do konca je, da se končni rezi segrejejo na tališče in do pristajanja pod tlakom. Moč pridobljenega šiva zadostuje za dolgoročno delovanje pridobljenega sklepa, vendar pod pogojem, da se ta spoj uporabi v mirovanju.

Navodila za varjenje so:

• Konci cevi so rezani pod pravim kotom in se prilegajo v stroj tako da se en konec nahaja nasproti drugega;
• Nadalje so varjeni elementi pritrjeni s kovinskimi prijemi. (dve centrirni objemki na vsaki strani) v položaju, v katerem bodo spajkani;
• Nameščen je med koncema naprave, ki izravna konce cevi pod pravim kotom;
• Nato je med poravnanimi koncema nameščen grelni element., ki segreje obod polietilenske cevi na delovno temperaturo;
• Nato grelni element odstranimo, in staljene konce stisnemo 2-3 ure pod visokim pritiskom;

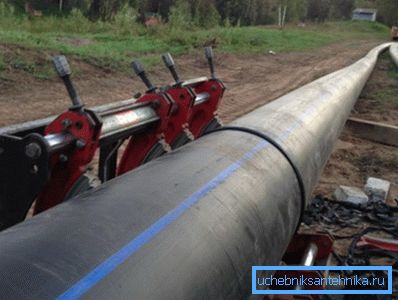

• Ko se polimerni material ohladi, spoj ni samo močan, temveč tudi v estetiki šiva.

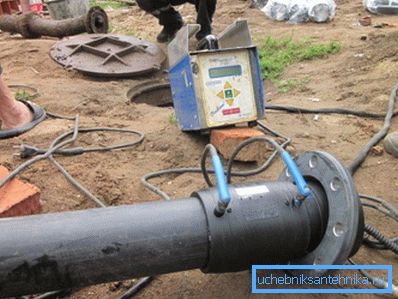

Varjenje z elektrofuzijo

Ta tehnološki proces omogoča zbiranje polietilenskih cevi v enem samem sistemu, ob upoštevanju visoke trdnosti povezave. Navodilo varilskih del je enostavno in omogoča, da to storite sami, brez potrebe po strokovnih strokovnjakih.

Načelo povezovanja dveh cevi v eno celoto je sestavljeno iz uporabe napetosti na spiralo, ki se zlije v cevno sklopko. Zaradi tega se sklopka segreje do želene temperature in se topi. Za taljenje polimerne sklopke se uporablja posebna naprava, ki napajanju napetosti dobavlja na oblikovanem elementu.

Med prednostmi tehnologije je treba opozoriti na naslednje:

• enostavnost izvajanja varjenja v primerjavi s spajkanjem strojev;
• večja odpornost proti mehanskim deformacijam v primerjavi z zgornjim delom;
• majhne standardne velikosti in teže stroja, ki omogoča izvedbo del v pogojih na terenu;
• možnost spajkanja sklepov z majhno vmesno vrzeljo.

Tehnologija elektrofuzijske varjenja

• Polietilenske cevi se nahajajo na isti ravni relativno med seboj. Če v kompletu obstajajo posebni prilagodljivi vodili, jih uporabljamo, če ne, upravljamo z improviziranimi sredstvi.
• Koncete s posebnim rezilom, ki omogoca rezanje pod kotom 90 °.

Pomembno: cevi ne morete rezati z nožem ali žago, ker ne bo mogoče doseči optimalne kakovosti in enakomernosti reza.

• Uporaba krpo, ki ne pušča vlaken, in razmaščevalec na osnovi alkohola, previdno obrišite konce na zunanji strani in na notranji strani.
• Na vsaki od cevi merimo razdaljo od konca, ki je enaka polovici sklopke, in jo označi s posebnim belim označevalcem.
• Na celotni izmerjeni razdalji odstranimo površinski sloj. Za te namene uporabljamo poseben strgalnik, ki je vključen v paket varilnega stroja.

Pomembno: v nobenem primeru ne bi smelo biti takšno delo uporabljeno z brusnim papirjem, saj bodo posamezna zrna abraziva v polietilenu pripomogla k nejasnosti spajkanja.

• Na izmerjenem robu, kjer se konča konča, namestimo posebno objemko, ki bo pozneje omogočila namestitev cevi.
• Očiščeni del cevi je razmaščen.
• Vgradimo sklopko na oba konca in vklopimo opremo za varjenje cevi HDPE. Spajkanje traja približno 4 minute, medtem ko traja približno 10 minut, da ohladi plastiko.

Zaključek

Kot ste lahko videli, povezovanje cevi HDPE z lastnimi rokami ni tako težavno, če imate ustrezno opremo. Več koristnih informacij, ki so uporabne med namestitvijo, najdete tako, da gledate videoposnetek v tem članku.
