Varjenje cevi z varjenjem cevi: tehnologija in oprema

Ta članek govori o tem, kako opraviti varjenje z varjenjem cevi. Ne pretvarja se, da je popoln: avtorski poskus je predstaviti svoje znanje in praktične izkušnje ter jo dodati v prtljago bralčevega znanja. Moramo se seznaniti z nekaterimi odtenki tehnologije in opreme, ki se uporabljajo za varjenje.

Vrste cevi

Kateri od priljubljenih materialov, uporabljenih pri gradnji cevovodov za različne namene, butt-kuhani?

• Jeklo. Za njihovo povezavo na polju z uporabo plina (acetilena) in električnega ali obločnega varjenja cevnega spoja.

Vendar pa: napeljave za oskrbo z vodo, na primer, kjer je bolje kuhati s plinom z vtičnimi priključki. Talilna varilna žica napolni prostor med notranjo površino tulca in zunanjo površino cevi; zaradi večje debeline šiva, ki je večja odpornost proti koroziji.

• Plastika. Natančen - tlak polietilena in polipropilena. Precej manj pogosti (in posledično tudi pripravljeni) eksotični, kot so polibuten (PB) ali polivinilfluorid (PVDF). Hkrati se varjenje cevnih spojev uporablja predvsem za cevovode velikih premerov; Za majhne odseke se uporabljajo spojni sklepi.

Jeklo

Preučimo obe metodi varjenja jeklenih cevovodov.

Plin

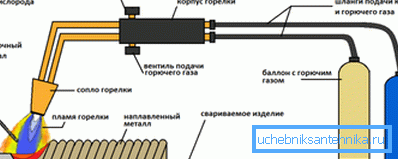

Glavno orodje plinskega varilca je aparat, sestavljen iz gorilnika, jeklenk - acetilena in kisika - in visokotlačnih cevi.

Od zaščitne opreme potrebujemo očala in obleko iz gostega materiala, odpornega na ogenj. Pri rezanju in montaži delov gorilnika lahko nadomestite z rezilom, ki se razlikuje od gorilnika zaradi prisotnosti rezalne pipe (omogoča vam, da ustvarite ozek tok kisika pod visokim pritiskom v notranjosti gorilnika).

Kako varite vrtljive cevne spone?

1. Gorilnik je nastavljen na stabilno gorilnico s svetlim sijajem po celotni dolžini. Dimljeni in temni, modri, je plamen enako neuporaben: v prvem primeru acetilen ne izgori v celoti zaradi pomanjkanja oksidacijskega sredstva, v drugem primeru presežek kisika spet povzroči padec temperature.
2. Konci (po možnosti z odstranjenimi stranicami) segrejemo na majhnem prostoru do trenutka, ko se jeklo stopi.
3. Varilna žica se prenese v režo med varjenimi konci in kapljice taline od njega se piha na površino taljenega konca, tako da se tvori most med deli, ki jih je treba povezati. Z zamenjavo reflow zone, varilec tvori enakomeren šiv okoli celotnega oboda.

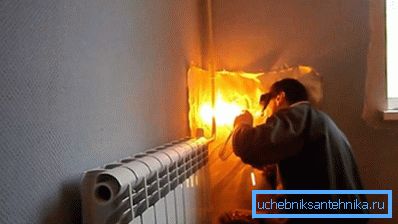

Kako varjenje fiksnih cevnih spojev blizu sten in drugih struktur, ki ne omogočajo vstopa z zadnje strani?

• S pomočjo navadnega ogledala. Nameščen je tako, da je vidna zadnja stran cevi.

Glavna težava je, da se varilniku težko prilagodi sijajnost vidnih gibanj; sposobnost, da pride z dolgoletno izkušnjo. Če prvič poskušate zvariti fiksni šiv z lastnimi rokami, ne poskušajte to delo opraviti s pomočjo ogledala.

• Skozi okno, razrezano na sprednji strani cevovoda. Na hrbtni strani šiva se kuhamo v notranjosti, po katerem se del okna nagne do prvotnega položaja in piva.

Kako je varjen zloglasni rokav? Da, prav tako kot riti. Edina subtilnost je visokokakovostno segrevanje cevi znotraj: zato, da je povezava močna, mora biti njegova površina staljena.

Električni

Tu so orodja varilni transformator, držalo elektrode in par žic. Zaščitna oprema zahteva dielektrične palčke, obleko iz gostega negorljivega materiala in masko s temnejšim steklom (glej tudi izdelek iz polimernih cevi: kako izbrati primeren material za gradnjo inženirskih omrežij).

Opomba: električni lok radiira v zelo širokem spektralnem območju. Bistveni del sevanja je ultravijoličen. Poskus kuhanja na prvi pogled, brez očal, vas bo stalo brez slepa noč zaradi močnih razpok v spali mrežnici; oseba bo prejela tudi hude opekline, podobne tistim, ki so na soncu.

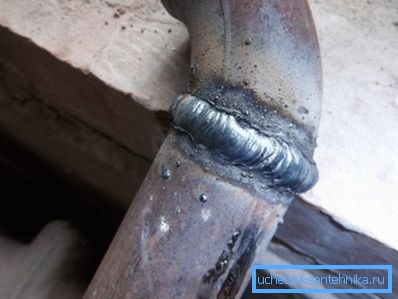

Bistvo metode je ustvariti konstantni ali prekinjeni lok med elektrodo in varjenimi deli, ki nastanejo zaradi dejstva, da transformator ustvari pomembno razliko potenciala. Lup se topi robove delov, ki jih je treba povezati; hkrati pa se kovina elektrode prenese v varilno polje in tvori šiv.

Pravzaprav se umetnost varilca večinoma nanaša na zmožnost vzdrževanja loka, preprečuje, da se elektrode držijo delov z nizkim varilnim tokom ali jih pogorejo s precenjenimi.

Varilne elektrode so opremljene s premazom neprevodnega materiala.

Njegova funkcija je dvojen:

• Prevleka služi kot dielektrični element, ki vam omogoča vžig loka izpusta. V nasprotnem primeru bi varilec moral ohraniti žarilno elektrodo na stalni razdalji od šiva, kar je videti nerealno.
• Poleg tega pri žganju oblikuje žlindro na površini zvarov, s čimer se staljena kovina zaščiti pred prekomerno kemično aktivnostjo kisika v atmosferi. Prižgane iz ogljika pri kovinskem vrenju, na primer, je zelo sposobno narediti šiv preveč duktilno. Po hlajenju se žlindra, ki ima nizko mehansko trdnost, zlahka odstrani s površine s kladivom, ki jo nabira ali očisti z brusilnim strojem.

Varnost

Katere osnovne varnostne ukrepe je treba upoštevati pri varjenju z varilnim plinom in električnim varjenjem?

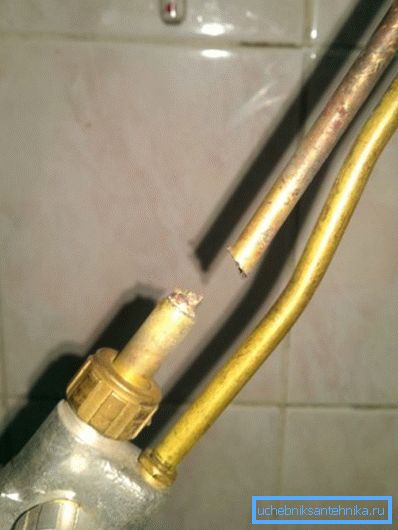

• Konico gorilnika ali gorilnika naj bo čista. Zamašitev s kovinskimi brizgami lahko povzroči povratni učinek z eksplozijo mešanice plinov v ceveh.

• Zagotovite tesnost povezav pri okovih. Uhajanje in vžig acetilena (ali propana, ki se uporablja za rezanje kovin) lahko poškoduje obe cevi, ki v zaprtem prostoru povzročijo hitro kopičenje eksplozivne mešanice.
• Za nadzorovanje odsotnosti puščanja na žerjavih jeklenk med delovanjem in skladiščenjem. Kaj je razlog za to navodilo - mislim, da ne moreš razložiti.
• Izogibajte se uporabi v podolgovatih oblačilih, še posebej pri naoljenih rokavicah. Za vžig goriv in maziv sploh ni potreben plamen: dovolj stika s čistim kisikom.

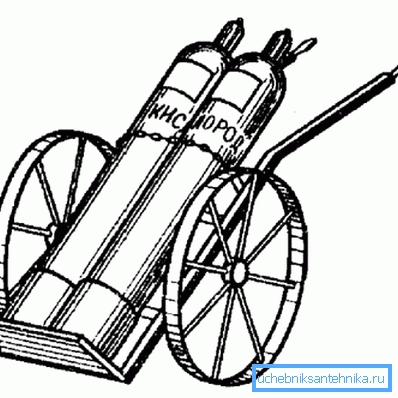

• Pri premikanju cilindrov uporabite nosila ali voziček. Valj, ki se spusti z ventilom, ga verjetno pretvori v nekontroliran raketni projektil, ki tehta nekoliko manj kot centr.

• Med delom pri natovarjanju jeklenk je treba odstraniti nakit, najprej - poročne obroče. Zahteva se lahko zdi komična, vendar je doživela izkušnje mnogih varilcev, ki so izgubili prste zaradi obroča, zaklenjenega na ventil.
• Vsaka dela z električnim varjenjem se izvajajo na suhem podu. Na kovinski osnovi je treba uporabiti gumijaste podloge.
• Plumbing pred varjenjem ni samo izklopljen, temveč tudi zavržen. Vrela voda lahko povzroči resne opekline, pa tudi električni šok, ko pride do rokavov in držala.

Plastika

Kako je cementno varjenje cevi iz polietilena in izdelkov iz polipropilena? Oh, z delom na jeklu nima nič opraviti. Bistvo metode je v taljenju povezanih koncev in njihova kombinacija z majhno objemko.

Nadaljnje delo bo opravljeno z molekularno difuzijo - za nekaj časa se ne smete dotikati.

In kaj pa povezovalne povezave? Načelo je podobno; Edina razlika je v tem, da niso konci cevi, ki jih je treba priklopiti, varjene, ampak predtaljeno zunanjo površino cevi in ​​notranjo - sklopke.

Kdaj se uporablja varjenje s šivanjem in kdaj se uporabljajo spojke?

Preprosto je: če želite plastično cev zadati, mora biti njegov premer enak ali večji od 50 mm, debelina stene pa mora biti najmanj 4 mm.

Oprema

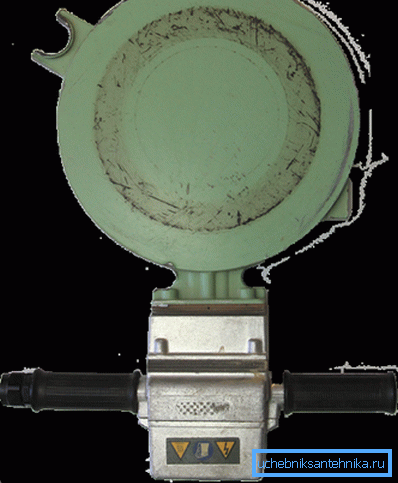

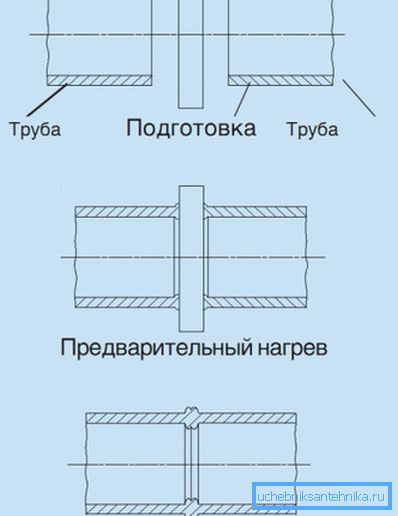

Najenostavnejši aparat za varjenje polietilenskih cevi je tako imenovano ogledalo, grelni element v obliki ravne palačinke. V tej kapaciteti se pogosto uporabljajo univerzalne spajkalne litine, ki omogočajo izdelavo spojnih spojev: njihov ploski grelec je dobavljen s šobami za cevi in ​​armature različnih premerov.

Pomembno: Ker takšna oprema ne zagotavlja točnega centriranja, je varjenje polietilenskih cevi na ročnih spajkalnih likalnikih dovoljeno samo za nizkotlačne cevovode (cevovodi za poletno vodo, samosesalni mulji z majhnim premerom).

Točnejši varilni stroji omogočajo mehansko centriranje in pritrjevanje cevi. S premerom cevovoda 250 milimetrov mora biti hidravlika pri reševanju: ker sta premer in debelina stene dovolj velika, da bi zagotovili natančno poravnavo in vpenjanje brez pomoči, je zelo problematična.

Tehnologija

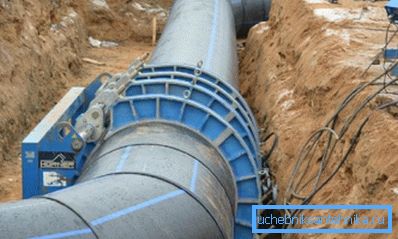

Kakšna je tehnologija zapletnega varjenja polietilenskih cevi z velikim (nad 150-200 mm) premerom cevi?

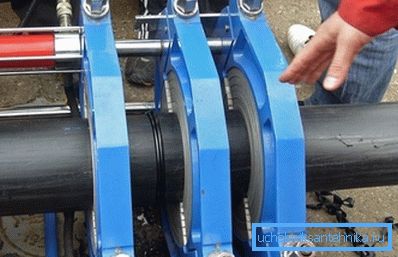

• Cevi so nameščene v obročastih sponkah in centrirane.
• Njihovi konci so obrobljeni z mehanskim obrazom.
• Preveri se poravnava in velikost vrzeli.
• Grelni element segreje konce, po katerem se odstrani iz ogrevalne cone.
• Cevi so združene pod pritiskom. Vpenjalna sila je približno 1,5 kgf / cm2.
• Po ohlajanju se odstrani talina (iztisnjena na šivu); vmesnik je ozemljen.

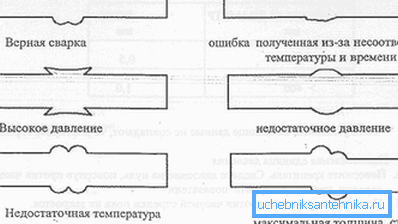

Temperatura grelnega elementa in čas segrevanja določata debelina stene varjenih cevi. Tu je stopnja varjenja spojev cevi iz polietilena za celoten obseg vrednosti debeline.

Seveda obstajajo številne tanke stvari.

• Podlaga, na kateri se varjenje izvaja, mora biti tog in preprečevati premikanje, ko se šiv strdi. Na lesenih podlagah so bili uporabljeni leseni ščitniki.
• Največji osni premik ne sme presegati 1/10 debeline stene.
• V vetrovnem vremenu so zadnji deli cevi utišani, da bi se izognili prepihom, ki bi lahko povzročili neenakomerno segrevanje šiva.
• Pred pritrjevanjem je treba konca cevi brisati s krpo, ki ne pušča vlaken.
• Označevanje priključenih delov cevovoda, ko so pritrjene v ohišju, mora biti v eni vrstici in gledati na zgornjo poloblo.

Kaj izgleda pri varjenju cevi HDPE pri ročnem orodju?

Načelo je enako:

1. Konci povezanih cevi se končajo ravno pod pravim kotom do vzdolžne osi.
2. Sočasno in natančno pod pravim kotom pritiskajo na ogledalo, segreto na 220 ° C 20-30 sekund.
3. Nato so se konci s silo pritisnili drug proti drugemu in držali v tem položaju 40-60 sekund.
4. Odvzem se odstrani po popolnem hlajenju z ostrim nožem.

Cene

Koliko stane, da se cev PND zvarja z industrijsko opremo?

Cena predvidoma je odvisna od premera cevovoda. Navedimo citat iz ene od moskovskih podjetij.

Zaključek

Kot že omenjeno, material, ki je ponujen bralcu, ne zahteva, da bi pokril vse možne tehnologije in rešitve. To je samo poskus avtorja, da deli svoje skromno izkušnjo in znanje (preberite tudi članek Viniplast tube - značilnosti in obseg).

Kot običajno, dodatne informacije najdete v priloženem videoposnetku v tem članku. Uspehi!
