Vgradnja ventilov na cevovodih

Zaporni ventili so vozlišča cevovoda, ki uravnavajo pretok tekočine. Ventili so praviloma izdelani iz različnih materialov, na primer iz litega železa, jekla, neželeznih kovin in drugih zlitin. Zahvaljujoč njihovi praktičnosti so našli široko uporabo na različnih področjih, vključno z naftnimi cevovodi, plinom in paro ter seveda vodnimi komunikacijami. Vsak tip ventilov ima svoje lastne namestitvene funkcije.

Nasveti

Obstajajo osnovne zahteve za vgradnjo ventilov, neupoštevanje katerih lahko povzroči katastrofalne posledice:

1. Če so bili ventili v času namestitve skladiščeni, jih je treba očistiti z morebitno kontaminacijo. Čiščenje se izvaja s ščetkami, vodo ali paro.
2. Če je ventil nameščen, ga ni mogoče prenesti na steblo. To lahko poškoduje napravo.
3. V mestih cevi, kjer temperatura nenehno pada in v mestih ovinka, je namestitev zapornih ventilov strogo prepovedana. V nasprotnem primeru bo to povzročilo zgodnjo depresurizacijo ventilov in cevovoda. Montaža se izvaja na ravnih cevnih odsekih.
4. Varjenje cevi je treba opraviti šele, ko je ventil odprt.
5. Pri privijanju vijakov ali drugih pritrdilnih elementov ne uporabljajte veliko sile. Če ste pretiravali, se lahko pojavijo mikrokrvi: življenjska doba se znatno zmanjša. To velja tudi za ventile z gumijastimi tesnili. Močno ščipanje ne sme biti dovoljeno.
6. Pri nameščanju prirobničnih ventilov zagotovite, da so prirobnice v dobrem stanju in da ni možnih napak.
7. Če ima nameščeni zaporni ventil veliko težo, ga je treba podpreti, na primer, vliti betonsko ploščad. To bo preprečilo uničenje pritrdilnih elementov in tesnila na spoju.
8. Takoj pred namestitvijo plošče na smer puščice. Navedejo pravilno smer transportirane tekočine. Montažo je treba namestiti glede na navedeno smer.

Nasvet! V procesu vgradnje bodite previdni pri ventilu. Ne moreš ji pustiti, da padne. Če pride do kakršne koli zunanje poškodbe, se njegova moč izgubi, zato se lahko kmalu pojavi korozija.

To so morda glavne želje in priporočila, ki jih morate upoštevati pri nameščanju ventilov in fitingov. Vendar pa zaradi svoje velike raznolikosti vsaka od njenih vrst zahteva individualen pristop. Zato menimo, kako namestiti ventile za cevovode več vrst.

Vrste ventilov

Med najrazličnejšimi pripomočki velja, da je najpogostejša vrsta:

• povratni ventil,
• dušilni ventil,
• krogelni ventil.

Nasvet! Namestitev ventilov v cevovodih je treba izvajati brez tlaka v sistemu in odklopljenih električnih naprav.

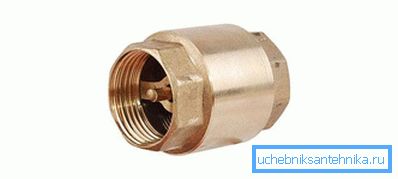

Kontrolni ventil

V primerih, ko se uporablja črpalna postaja, je potrebno namestiti povratni ventil. Njena namestitev se izvede takoj po postaji ali po ohišju na sesalni cevi. Za namestitev povratnega ventila morate uporabiti poseben sgon. V tem primeru mora biti sgon nameščen na obeh straneh povratnega ventila. Poleg tega je pri namestitvi pomembno slediti puščici, ki mora biti v isti smeri s tokom vode. Premer ventila mora biti v celoti v skladu s premerom cevi. Priporočamo uporabo adapterjev z manjšega na večji premer in obratno.

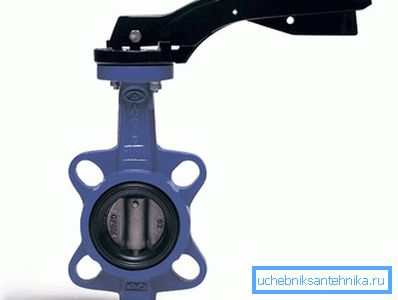

Butterfly ventil

Tukaj je priključek prirobnice. V tem primeru morajo biti prirobnice vzporedne med seboj. Pred montažo se prepričajte, da je površina prirobnic brez čipov, ponorov, burr in drugih poškodb, ki bi lahko poškodovale tesnjenje. Že pred namestitvijo mora biti vrtljiva plošča rahlo odprta, vendar ne v celoti. Ne sme se razširiti preko telesa loputnega ventila. Po uporabi vijakov ali vijakov lahko rahlo zgrabite. Nadalje je disk lopute ventil popolnoma odprt, po katerem so pritrdilni elementi enakomerno zategnjeni. Če je postopek namestitve pravilen, bi se morala loputa enostavno odpreti in zapreti.

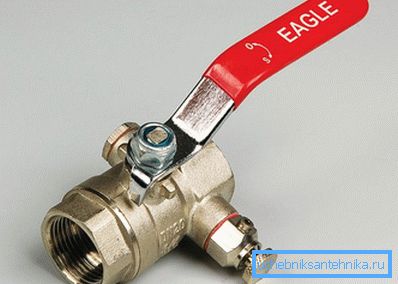

Krogelni ventil

Ta vrsta ventilov najdemo v vsakem domu. Za namestitev je dovolj en nastavljiv ključ ali par rožic. Ne priporočamo uporabe plinskega ključa, ker obstaja nevarnost poškodbe površine pipa. Kroglični ventil praviloma ima zunanji in notranji navoj na obeh straneh. Brez neuspeha je treba naviti vleko ali fum-trak. Potrebno je tesniti spoj spojnih ventilov. Pomembno je, da ga ne pretiravate in da ne vlečete velike količine traku ali vleke. Vse mora biti v zmerni meri.

Zato smo pregledali glavna priporočila in nasvete o vgradnji ventilov na cevovode. Izjemno pomembno je upoštevati vse tehnične predpise in tehnološke procese. V nasprotnem primeru lahko pride do slabe namestitve. Najslabše, z neprevidnim delovanjem lahko pokvarite ventile.
