Vodovodne cevi: materiali, mere in načini vgradnje

Tema tega članka so vrste vodovodnih cevi in ​​priključkov. Ugotoviti moramo, katere kovinske in plastične cevi za vodovodne instalacije se trenutno uporabljajo, kako so povezani med seboj in vodovodne napeljave. Poleg tega bomo ugotovili, kateri premeri so značilni za določene komunikacije.

Materiali in obseg

Najprej ugotovite, katere cevi za vodovodne instalacije je mogoče uporabiti in za kakšne namene.

Tlačne vode in ogrevalni sistemi

• Črno jeklo še vedno ne izgublja tal v sistemih centralnega ogrevanja. Njegova moč je določen plus; omejena odpornost proti koroziji se kompenzira zaradi odsotnosti zraka v celodnevnem sistemu.

Bodite pozorni! Žal, toda dejstvo, da ogrevalne cevi ne bi smele biti dampinške za poletje - samo v teoriji. V praksi je toplejši čas v letih - čas je, da se popravi, in neizogibna uhajanja med odseki litega železa radiatorji včasih prisilijo sistem za odtok.

• Galvanizacija je brez glavnega pomanjkanja črnega jekla. Vendar pa tukaj obstaja odtenek: plast cinka se zlomi na zvarah. Odpornost proti koroziji ali ogrevanje vode je le, če je v celoti sestavljena na navoje.

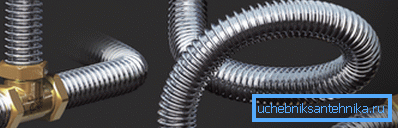

• Valovito nerjavno jeklo ima najvišjo natezno trdnost, je odporno proti koroziji, agresivnim medijem in je brez glavnih pomanjkljivosti prejšnjih rešitev - zapletenost namestitve z navojnim rezanjem ali varjenjem. Prožne valovite cevi se upogibajo s polmerom, enakim njihovemu premeru. Edina pomanjkljivost je razmeroma visoka cena (za 15 mm - od 170 rubljev na meter).

• Kovinska plastika, uporabljena v sistemih talnega ogrevanja, avtonomno ogrevanje in oskrba z vodo (vroča in hladna). V DH se lahko uporablja tudi; Vendar pa je bilo to gradivo močno (in nezasluženo) poškodovano z ugledom kompresijskega pribora za cevi, ki z določenimi napakami v instalaciji pričnejo preiti skozi več ciklov ogrevanja in hlajenja. Cev je sestavljena iz dveh plasti prepletenega polietilena z aluminijasto cevjo med njimi.

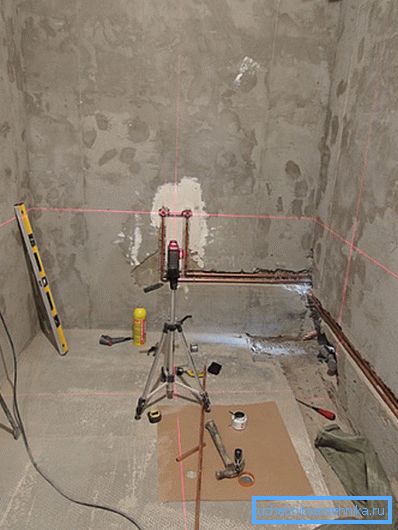

• Bakrena vodovodna cev se lahko uporablja pri vseh vrstah ogrevalnih in vodovodnih sistemov. To ni poceni, temveč zelo trajna rešitev.

• Polipropilen, nasprotno, je privlačen zaradi nizkih stroškov.. Polipropilenska vodovodna mreža je vsaj pol stoletja in ne trpi zaradi prevelikega širjenja mineralnih sedimentov; Erozija notranje površine s suspendirano trdo plastiko prav tako ni grozna.

Pomembno: v sistemih za oskrbo s toplo vodo in ogrevanje se uporablja polipropilen, ojačen z aluminijasto folijo ali sesekljanim steklom (vlakna). Okrepitev povečuje natezno trdnost in znatno zmanjša raztezek cevovoda polimera med segrevanjem.

• Polietilen se uporablja samo in izključno za hladno vodo.. Delovna temperatura te plastike je omejena na 40 stopinj.
• Prekrivni polietilen pa se od njega bistveno razlikuje z večjo trdnostjo in odpornostjo na toploto.. Medsebojne povezave med molekulami polimerov spremenijo svoje fizikalne lastnosti, kar omogoča uporabo v vseh sistemih ogrevanja in vročih vodih. Zaradi fleksibilnosti cevi so zelo priljubljeni pri ožičenju kolektorjev.

Odtoki

Seznam materialov, ki se uporabljajo za kanalizacijske sisteme, je opazno manjši.

• Litovsko železo je zdaj izgubilo svojo nekdanjo popularnost. Razlogi - visoki stroški, velika masa in zelo dolgotrajna namestitev z vtiskovnimi vtičnicami. Edini argument v korist litega železa je njene akustične lastnosti: ogromne stene absorbirajo hrup, kar je zelo koristno v primeru dviga v stanovanjski zgradbi.

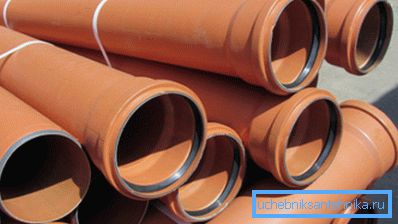

• Vodovodne PVC cevi, nasprotno, na vrhuncu priljubljenosti. Majhna teža, preprosta namestitev in enostavnost rezanja omogočajo, da na trenutnem trgu pritisne konkurenčne rešitve.
• Uporablja se polipropilen. Je še lažji od polivinil klorida, ima večjo trdoto in, kar je najpomembneje, toplotno odpornost. Delovna temperatura polipropilenske odplake je do 90 stopinj proti 60 za PVC.

• Polietilen se uporablja veliko redkeje - ravno zaradi nizke delovne temperature. Njena prednost je brezkompromisnost: debeli in izjemno elastični zidovi ugasnejo zvoke nekoliko slabše od litega železa.

Skupščina

Kako vgradnja vodovodnih cevi to naredi sami v vsakem od navedenih primerov?

Vodovod, ogrevanje

Odtoki

Terminologija

Nekateri izrazi so verjetno nenavadni za bralce, ki so daleč od vodovodne instalacije, zato jih je treba komentirati.

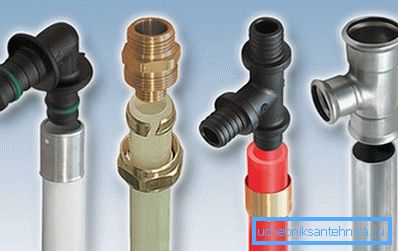

• Stiskalni priključek stisne cev z gumijastim ali silikonskim tesnilom, ko zategne matico z notranjim presekom ali stisne cev na šobo z deljenim obročem (v primeru mehkega bakra in kovinske plastike).

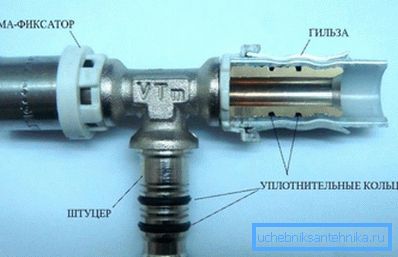

• Tesnjenje pritrdi kovinsko-plastično cev na vgradnjo z gumijastimi obročki, ko je oblogo iz nerjavnega jekla prevlečeno s posebnimi kleščami.

• Pri pritiskanju se pritrdi s pritiskom na pritisk (od pritiska na gumb v angleškem jeziku). Tukaj je na voljo gumijasto tesnilo z gumijastimi obroči, medtem ko je fiksir iz nerjavečega jekla vzmetnega obroča z nožicami, ki kažejo navznoter.

Pri varjenju polipropilena nizka temperatura spajke se topi na notranjo površino priključnega vijaka in na zunanjo površino cevi; potem se deli kombinirajo in po ohladitvi postanejo ena.

Zaščitno varjenje polietilenskih cevovodov je podobno.

• Elektrofuzijski priključek vsebuje grelno tuljavo. S hranjenjem ga lahko prisilite, da segreje polietilen na tališče in doseže zanesljivo varjenje delov.
• Vezni polietilen ima mehanski pomnilnik in po raztezanju konca cevi s posebnim orodjem se hitro vrne na svoj prvotni premer in stisne vtič, ki je vstavljen vanj. Tkanina, ki se nosi na vrhu, omogoča dodatno pritrjevanje.
• Navojni priključki jeklenih cevovodov so izdelani iz litega železa in medeninastega pribora; niti so zaprte z lanom (pogosto z barvilom) ali polimernimi materiali.

Pomembno: na navojih se navadno sestavljajo različne vodovodne obrti iz vodovodnih cevi - namizne svetilke, talne svetilke, mize itd. Po slikanju te smešne oblike izgledajo precej vidno.

Dimenzije

Naj navedemo nekaj zanimivih dejstev, ki se na tak ali drugačen način nanašajo na premer cevovoda za različne namene.

• Prodajalci in tehnični pisci pogosto označujejo vodovodne dimenzije cevi v centimetrih. To je v nekem smislu poklon tradicije: v angleščini je, da se merijo premeri cevnih niti. Navodila za pretvorbo v merilni sistem, za katere smo navajeni, so preprosta: samo pomnožite velikost za 25,4 - in dobili bomo velikost v milimetrih.

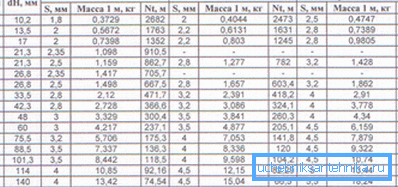

• Zmeda se ne konča. Za jeklene cevi glavni parameter ni zunanji ali notranji premer, ampak pogojni prehod (DU). Praviloma je blizu notranjega premera, vendar ni enako, in označuje le možnost uporabe ustrezne velikosti navojev cevi za priključitev elementov tega cevovoda.

• Dimenzije plastičnih vodovodnih cevi vseh vrst so navedene v metričnem sistemu. Praviloma so označeni z zunanjim premerom; za izračun notranjega prereza, morate poznati debelino stene.

Katere velikosti so pomembne za sisteme ogrevanja in oskrbe z vodo?

• Preluknjave s hladno vodo in toplo vodo imajo premer 15-20 mm.
• Privede do radiatorja - 20 - 25 mm.
• Voda in ogrevanje - 25 - 32 mm.
• 40 - 65 mm - premer polnjenja ogrevanja in vode.
• Vodovodna cev 75 mm in več se uporablja za vgradnjo sklopov dvigal in vodomerov, ki zagotavljajo ogrevanje, toplo vodo in oskrbo s hladno vodo v stanovanjskih zgradbah.

Mere vodovodnih cevi - PVC, polipropilena, polietilena in litega železa - za kanalizacijo so izbrane ob upoštevanju možnosti praznjenja salvo.

• Vodovodna cev 50 mm se uporablja za priključitev vseh naprav, razen WC-ja.
• 110 mm - tipični odsek odtočne vode od stranišča in kanalizatorja.

• 150 in višje - velikosti sproščanja v vodnjaku in mesta kanalizacije med vodnjaki.

Zaključek

Upamo, da bo naša nekoliko površen pregled obstoječih rešitev uporaben za bralca. Kot vedno, video v tem članku vsebuje dodatne tematske informacije. Uspehi!
