Vroče valjane cevi: tehnologija proizvodnje in trenutni

Kako proizvodnja brezšivnih cevi metoda vroče deformacije? Kaj GOST na jeklenih brezšivnih toplo valjanih cevih trenutno velja? Poskusimo odgovoriti na ta vprašanja.

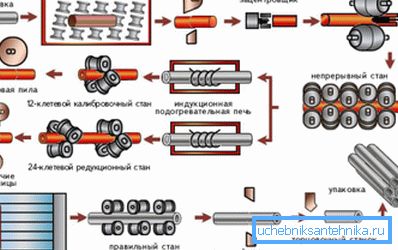

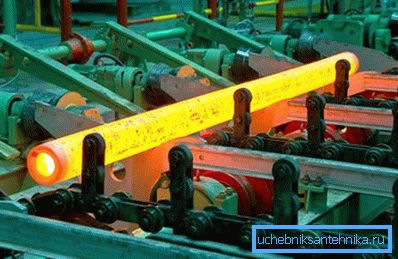

Proizvodna tehnologija

Začnimo s študijo proizvodne tehnologije.

1. Cilindrične gredice (palice) se nalagajo v peč z električnim mostičnim žerjavom. Obremenitev upravlja upravljavec in se opravi posamično, ker se že segrejejo palice. Razkladanje - tudi kos, valjčni transporter.
2. Palice se razrezajo na robove izmerjene dolžine.

Zanimivo: dizajn škarij zagotavlja prisotnost toplotno odpornih zaslonov, ki ščitijo hidravliko pred pregrevanjem z infrardečim sevanjem. Temperatura obdelovanca na izstopu iz peči precej presega 1000 stopinj.

1. Na piercing mlinu se monolitni valj preide v votlo: valji se dotikajo obdelovanca proti prebodni palici.
2. V nekdanji palici (ki se zdaj imenuje rokav) se vstavi trn, na katerem bo potekal valjanje. Potem rokav preide valje, ki jih pretvorijo v cev, ki je nekoliko debelejša od zahtevanega premera.
3. Kladivo se odstrani in nato pošlje v kopel za hlajenje in mazanje.
4. Zadnji del cevi je rezan z žago: pri odstranjevanju trna je delno deformiran.
5. Cev ogreva indukcijski grelec in vstopa v redukcijske valje, ga kalibrira do ciljne velikosti. Valji se med delovanjem neprestano ohladijo z vodo.
6. Po hlajenju in ponovno poravnavi z valji se začne faza hladnega rezanja: enoslojni paket cevi je stisnjen in razrezan na kose izmerjene dolžine.
7. Po opravljenem Oddelku za kontrolo kakovosti so končni izdelki vezani v pakete in poslani v skladišče.

Regulatorni dokumenti

Kakšne morajo biti brezšivne vroče valjane cevi po GOST? Prvič, poglejmo številke, ki urejajo standarde proizvodnje.

Obstajata dve:

• GOST 8732-78 za brezšivne jeklene vroče deformirane cevi določa njihov izbor in maksimalne tolerance;
• GOST 8731-74 vsebuje tehnične zahteve za izdelke in opisuje metode kontrole kakovosti.

Zanimivo: standardna številka 8731-78 je navedena na uradnih spletnih straneh številnih dobaviteljev. Obstaja očitna zmeda: dokument je bil sprejet leta 1974 in je začel veljati 1. januarja 1976. Lahko se domneva, da je neobstoječ GOST 8731-78 za jeklene brezšivne vroče valjane cevi 8731-74 in 8731-87 mešane v nečloveški divji domišljiji, sprejete med prestrukturiranjem in kasneje preklicane.

Seznanimo se z zahtevami dokumentov.

GOST 8732-78

Celoten seznam velikosti, s katerim je mogoče izdelati brezšivne cevi v skladu z GOST 8732-78, je prevelik, da ga lahko prenesemo; omenjamo samo razpon.

• Premer - od 20 do 550 mm.
• Debelina stene - od 2,5 do 75 milimetrov.

• Masa tekočega merilnika se giblje od 1,08 do 878,57 kg.

Mimogrede: proizvajalci in trgovci ponavadi navedejo ceno katerega koli jekla, ki ni na enoto dolžine, temveč na tono. Če boste s kovinskimi deli naredili nekaj kovin, boste pri nakupu morali preoblikovati talne obloge.

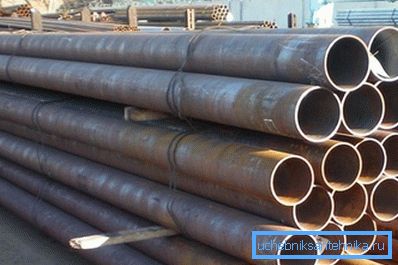

• Dolžina cevi neizmerne dolžine, ki jo določa standard, je od 4 do 12,5 metrov. Vendar pa je v dogovoru s stranko dovoljeno izdelovati večje ali manjše segmente.

• Največja odstopanja v dolžini so +10 mm, dolžine do 6 metrov in do +15 mm z dolžino več kot 6 m ali s premerom več kot 152 mm.

Dovoljena odstopanja za zunanji premer za udobje bralnika so povzeta v tabeli.

Podobno bomo storili tudi z dovoljenimi odstopanji debeline stene.

V dogovoru s stranko lahko dostavimo cevi:

• Z debelino stene in notranjim premerom;
• Z različno debelino in z zunanjim in notranjim premerom.

GOST 8731-74

Preusmerimo se na študijo drugega dokumenta.

Izdelki, ki nas zanimajo:

• Z racionalizacijo mehanskih lastnosti (natezna trdnost, izkoristek in relativno raztezanje) jeklenih razredov St6sp, St5sp, St4sp in ST2sp. Z debelino stene več kot 10 mm je standardizirana tudi trdota.
• S standardizacijo kemične sestave.
• Z racijo in sestavo ter mehanskimi lastnostmi.
• Z racionalizacijo sestave in selektivnim nadzorom slik po toplotni obdelavi.
• Brez racionalizacije, vendar z obveznimi hidravličnimi preskusi.

Na površini izdelkov ni dovoljeno prisotnost razpok, sončnih zahodov in pomanjkljivosti. Lahko pa so prisotne tudi manjše okvare in žlindre, če ne odstranijo sten nad mejami tolerance.

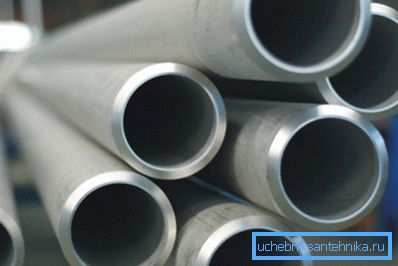

Konci cevi so rezani pravokotno. Vendar pa standard omogoča jeklene brezšivne vroče valjane cevi z zvitim zvari. Kotni kot - najmanj 70 stopinj na vzdolžno os. (Glej tudi članek Butt-Weld Pipe: Funkcije.)

Pri rezanju cevi s debelino stene nad 20 mm ne moremo uporabiti samo brusne žage, temveč tudi plinske rezkarje; v tem primeru mora biti dovoljeno odstopanje najmanj 20 mm.

Sprejem cevi s strani naročnika poteka v serijah. Besedilo GOST vsebuje podrobna navodila o izdelavi serij: izdelki v njih so izbrani glede na premer, debelino stene, jekleni razred, vrsto toplotne obdelave in so opremljeni z enim samim dokumentom, ki potrjuje kakovost. (Glej tudi članek Čelične odpadne cevi: značilnosti.)

Dogovorjeno je tudi število izdelkov v eni seriji: za premer do 76 mm - ne več kot 400 kosov, z večjim premerom - ne več kot 200.

Vendar: s premerom manj kot 76 mm in debelino stene 2,5 mm se lahko šarža poveča na 600 enot.

V regulativnem dokumentu so naštete možne preskusne metode. Vendar brez tehničnih podrobnosti: za njih pošilja bralca na ustrezne standarde.

Predložene so naslednje vrste testov:

• Nadzorna makrostruktura;
• Vizualni pregled z razvrščanjem zaznanih napak;
• Določanje kemične sestave;

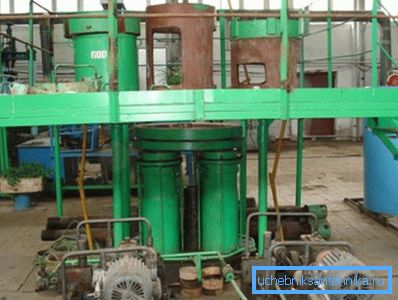

• Natezni preskus;
• Preskusi trdote;
• Izravnavanje;
• Na ovinku;
• Na vkrcanju;
• Za distribucijo;
• Hidravlični preskus.

Zaključek

Upamo, da bodo informacije, ki jih bralec nudi, koristne. Kot običajno se lahko seznanite z dodatnimi tematskimi gradivi tako, da si ogledate video posnetek v tem članku. Uspehi!
