Vrste kanalizacijskih cevi in ​​priključkov - kratek pregled

Pri nameščanju kanalizacijskega sistema je treba ogrevanje in vodovodne instalacije ravnati s cevmi iz različnih materialov. Da bi celotno delo opravili pravilno, morate poznati značilnosti spajanja cevi in ​​njihovih glavnih tipov.

Razvrstitev cevi

V tem vprašanju je vse odvisno od meril, ki se izvajajo. Na primer, glede na delovne pogoje je mogoče razlikovati sisteme tlaka in brez tlaka.

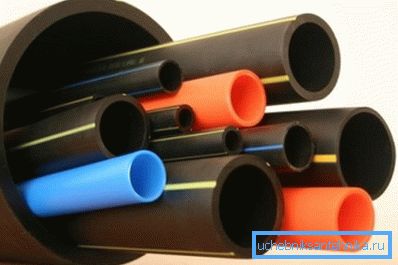

Ampak bolj smiselno je razvrstiti po materialu, razlikujemo take vrste cevi:

• Plastika, PVC se običajno uporablja za kanalizacijo, za polaganje ogrevalnih sistemov pa se uporablja polipropilen (PP). Podrobnosti o povezovanju kanalizacijskih plastičnih cevi so opisane spodaj;

• Kovinski. Jeklene cevi so priljubljene pri montaži vodovodne instalacije, litoželezni se uporablja za drenažne sisteme, tam so tudi bakrene in medeninaste cevi;

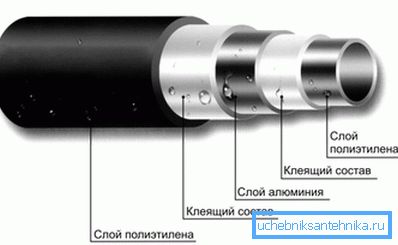

• Kovinska plastika - med plasti plastike je plast aluminija;

• Azbestni cement, za kanalizacijo se praktično ne uporablja;
• Steklena vlakna.

Metode priklopa cevi

Označite lahko nekaj osnovnih metod, ki se uporabljajo pri namestitvi plinovoda:

• zvonasto oblikovan, povezava kanalizacijskih cevi, najpogosteje poteka s to metodo;
• varjen - ima največjo trdnost in tesnost v primerjavi z ostalimi;
• navojni navojni priključki se uporabljajo;
• prirobnica;
• uporaba stiskalnic;
• uporabite spone.

Zvonjenje

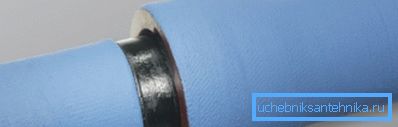

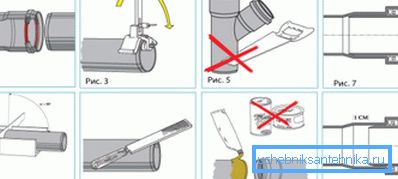

Na kratko, se ta metoda lahko opiše, kot sledi: konec ene cevi se vstavi v raztezek na koncu drugega dela cevovoda, dodatno je povezava zatesnjena s tesnilnim materialom. V vtičnici je tesnilni obroč, ki se deformira in zagotavlja tesnost spoja.

Povezava plastičnih kanalizacijskih cevi se skoraj vedno izvaja na ta način. Kanalizacija v hiši deluje v načinu prostega pretoka, zato je povezava z vtičnicami dovolj.

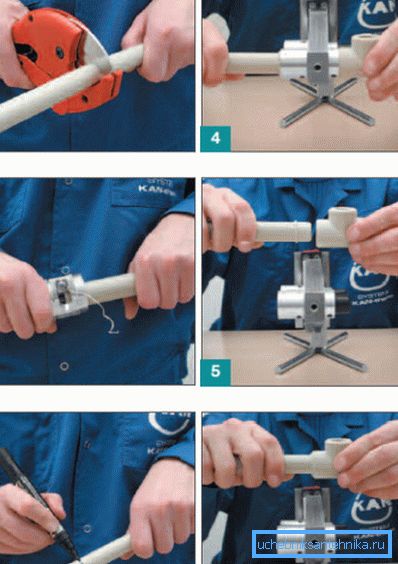

Ločeno je treba omeniti cevovod polipropilena (čeprav se praviloma ne uporablja za vgradnjo odplak), tukaj se uporablja tudi priključek za vbrizgavanje, toda pred tem se material segreje.

Zaradi visoke temperature se polipropilen mehča in je spoj popolnoma zapečaten. Zaradi tega lahko vzdrži visokotemperaturno hlajenje in tlak v sistemu.

Sestavljena plastika in litina

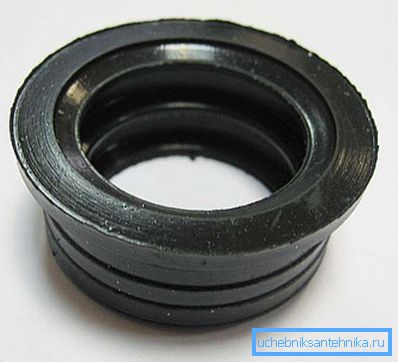

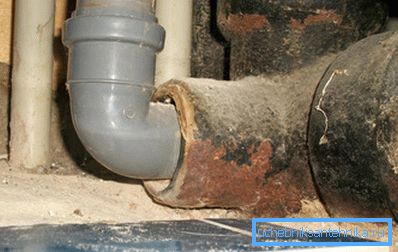

Ljudje se soočajo z vprašanjem, kako povezati kanalizacijsko cev iz litega železa s plastično cevjo, ko morajo zamenjati del starega gnitega odplaknjenega kanalizacijskega sistema. Uporablja tudi blesk, glavna značilnost pa je, da je za tesnjenje spoja potrebno uporabiti gumijasto manšeto.

Ko se zvonec očisti iz ostankov polnila in tesnilne mase, so njene stene prevlečene s tesnilom, nato pa se vanj vstavi gumijasti obroč in šele nato konec plastične cevi. V zvezi s tem se lahko šteje, da je litoželezna kanalizacijska cev s plastiko popolna.

Bodite pozorni! Preden vstavite plastiko v manšeto, je zaželeno, da uporabite sanitarno mazivo. V nasprotnem primeru lahko poškodujete gumo.

Značilnosti priklopnih cevi za železo

Če ni posebnih težav s tem, kako povezati PVC kanalizacijske cevi, se pri povezovanju cevi iz litega železa nekoliko spreminja zaporedje ukrepov.

Glavna razlika je pri tesnjenju spoja:

• reža približno 30% globine je zamašena s tarifiranim želejem ali juto;
• preostali del vrzeli je napolnjen s tesnilno raztopino (žveplo ali cementno malto). Uporablja se svinec za polivanje.

Bodite pozorni! Danes je bil dolg proces zajezitve bakra in njene prelivanja zamenjan s posebnimi tesnilnimi obroči. Njihova uporaba kanalizacijo iz litega železa bolj odporna na deformacije.

Če se lahko povezava cevi iz plastike in litega železa zlahka odklopi, uporaba cevovoda iz litega železa pomeni enodelni priključek.

Varjeni sklep

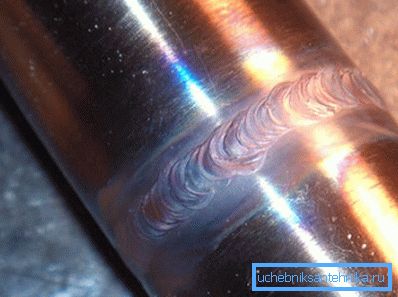

Ta metoda ima visoko skupno moč, hkrati pa zahteva nekaj veščin na področju varjenja kovin. Poleg tega je enodelni spoj izjemno neugoden glede na njegovo delovanje. Poleg tega je na področju kovinske zvara bolj dovzetna za korozijo.

Zato se varjenje redko uporablja, predvsem za vgradnjo sistemov, ki delujejo v tlačnem načinu. To pomeni, da pri prvem mestu pride do moči (vodovod, ogrevalni sistemi, tudi v starih kanalizacijskih sistemih).

Bodite pozorni! Zvarjenega spoja ni mogoče uporabiti, če ima cevovod zaščitni premaz, na primer galvaniziran. Pod delovanjem zaščitne visoke temperature zaščitite le.

Vijačna povezava

Ta vrsta priklopa je enostavno opraviti z lastnimi rokami, vam ni treba imeti posebnih veščin.

Celotno delovanje priklopa dveh odsekov je sestavljeno iz dveh stopenj:

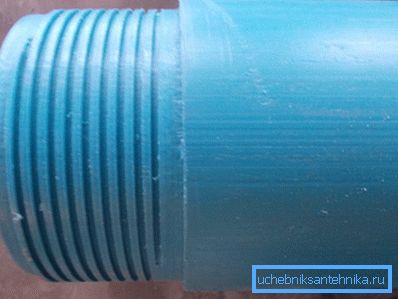

• Najprej se na obeh koncih cevovoda razreže niti. Poleg tega se niti lahko rezane ne samo na kovine, ampak tudi na plastiki, glavna stvar je, da debelina stene omogoča, da to storite;

• Nato je na obeh koncih pritrjen pritrditev z notranjim navojem. Da preprečite, da bi voda prišla skozi spoj, lahko uporabite navijanje lanu.

Glavna prednost te metode je enostavnost vzdrževanja sistema. Če je sklep zamašen, lahko vedno razstavite in očistite sumljiv oddelek.

Bodite pozorni! Edina omejitev v navoju je debelina kovine. Če uporabljate tankoslojne cevi, je navojna povezava prepovedana.

Uporabite prirobnice

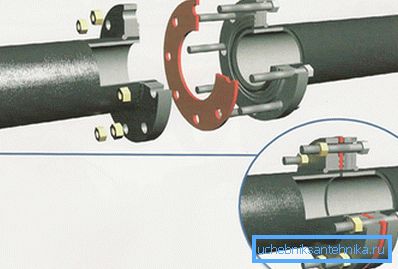

Za pripravo te metode boste potrebovali 2 prirobnice (debele kovinske plošče), vijake in gumijasto tesnilo. Prirobnice so nameščene na koncih cevovoda, med njimi je gumijasto tesnilo.

Vijake so vstavljene v luknje vzdolž oboda prirobnic in zategnjene z maticami, zaradi česar se doseže tesnost spoja. Cena takšnega sklepa je nizka, zato je možnost, da se hitro odklopi, če je to potrebno, zelo priljubljena.

Prirobnice se lahko varijo neposredno do konca cevovoda. Preostala tehnologija se ne spremeni.

Uporaba stiskalnic

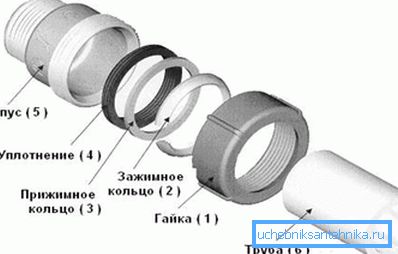

Eden od najbolj univerzalnih načinov za priklop na cevovod. Omogoča priključitev dveh delov brez varjenja, navojev ali lepljenja. V ta namen se uporablja poseben priključek, sestavljen iz osrednjega dela z navojem z dvema stranicama, z objemnimi obroči tesnila in matice.

Navodila za vmesniško napravo so videti takole:

• Na obeh koncih cevovoda se nahajajo matico, vpenjalni in vpenjalni obroči ter tesnilni obroč (natančno v tem zaporedju);

• konci odsekov so vstavljeni v vijak, matico pa je privijačeno na njej. Zaradi deformacije gume zagotavlja tesnost spoja.

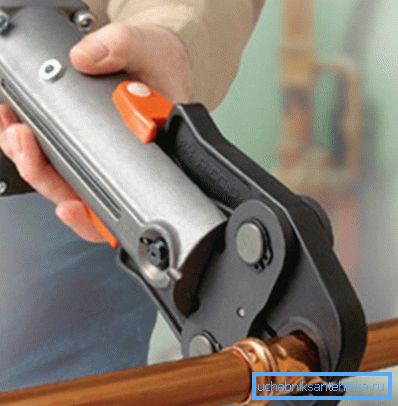

V primerih, ko je potrebno priključiti dele tankoslojnega cevovoda, se uporablja stiskalna operacija. Posebne kleščaste kleščaste ploščice prikrivajo priklopno površino, kovinske stene so deformirane in to zagotavlja zanesljivo povezavo.

Uporaba objemke za cevi

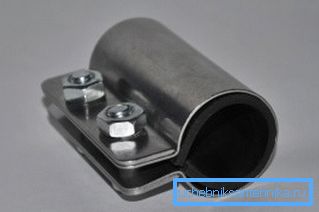

V posebnih trgovinah najdete popravne spone - kovinske cilindre z gumijastim vložkom, napetost pa se ustvari z vijaki. Te objemke je mogoče uporabiti z namestitvijo cevovoda, glavna stvar pa ni povezovanje odseka od konca do konca, s svojo toplotno deformacijo lahko to povzroči uhajanje.

Zaradi narave kanalizacijskega sistema zagotavlja sprejemljivo raven skupne moči.

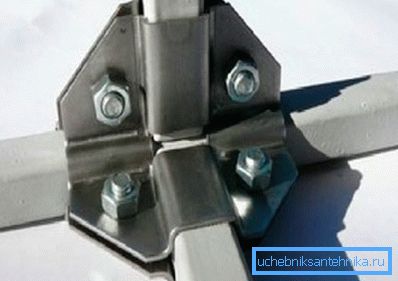

Objemke so skoraj edini izhod, ko morate hitro priključiti profilno cev, na primer kvadratni del. Varjenje bo trajalo preveč časa in preprosto ni drugih načinov za priklop.

Povzemanje

V enem članku je težko razmisliti o plodovih naprave vseh vrst cevovodnih povezav. Kljub temu se lahko predstavljene metode uporabljajo za vgradnjo kanalizacijskih sistemov, ogrevanja in vodovodne instalacije. Ob upoštevanju skladnosti s tehnologijo bodo sklepi zapečateni in bodo trajali več kot desetletje.

Videoposnetek v tem članku prikazuje primer povezovanja kanalizacijskih cevi različnih premerov.
