Vzdolžna jeklena cev: značilnosti in značilnosti uporabe

Varjene vzdolžne cevi po GOST 10704 91 in 10705-80 so kovinske predmete, varjene iz jeklenih trakov. Industrijska proizvodnja te vrste izdelkov vključuje postopke, kot so tvorjenje praznih pločevin in njihovo varjenje v eno samo celoto.

Tehnične in operativne značilnosti izdelka v veliki meri določajo kakovost uporabljene kovine in tehnologija varilnih delov. Podrobneje razmislimo o strojni opremi, izdelani po GOST 10704 91.

Ključne značilnosti

Vzdolžna električno varjena cev je celovit izdelek z okroglim ali pravokotnim prerezom, ki je izdelan izključno v tovarniških pogojih s pomočjo posebne opreme za valjanje. Produkcijo proizvoda izvedemo z valjanjem jeklene pločevine v gredico, ki se vreli po metodi direktnega spoja.

V skladu z načinom oblikovanja ploha ravne cevi s šivom so razdeljene na naslednje vrste:

• hladno deformiran;
• vroče valjani;
• hladno valjani;
• hladno vlečeno

Zvar ima vzdolžno smer, ki zagotavlja optimalne parametre trdnosti.

Pomembno: cevi, varjene po tej metodi, ne predvidevajo možnosti mehanskega upogibanja, saj lahko to povzroči razpoke ali drobljenje z izgubo začetne konfiguracije in lastnosti trdnosti.

Pri izdelavi električno varjenih cevi je bilo uporabljeno ogljikovo in nizkoogljično jeklo, ki je mirno, pol mirno in vrelo znamkami St1, St2, St3, St4, 08Yu in 22GYu.

Optimalne lastnosti proizvoda bodo zagotovljene z vsebnostjo jekla:

• ogljik - ne več kot 0,25%;
• žveplo - 0,056%;
• fosfor - 0,046%.

V skladu z vrsto in stopnjo uporabljenega jekla so vzdolžni varjeni kovinski izdelki razdeljeni na naslednje vrste:

• SP - modifikacija mirnega jekla;
• PS - modifikacija pol-quiescentnega jekla;
• KP - modifikacija vrelega jekla.

Pri eni od zgornjih kategorij je označena na oznaki na površini cevi ali je navedena v priloženi dokumentaciji.

Vzdolžne varjene cevi iz nizko legiranih in ogljikovih jekel s premerom 10-530 mm so razdeljene v naslednje skupine:

• z normalizirano kemično sestavo;
• z naznačenimi mehanskimi lastnostmi;
• z naznačenimi mehanskimi lastnostmi in kemično sestavo;
• s standardiziranim testnim hidravličnim tlakom.

Uporaba zgoraj navedenih jeklenih razredov ne more zagotoviti končnega izdelka z zadostno odpornostjo na korozijske procese. Zato je pred montažnim delom ali po njej opravljena posebna obdelava končnih cevi, ki je sestavljena iz uporabe posebnih zaščitnih sredstev ali pri uporabi tradicionalnih barv in lakov (LKM). (Glej tudi izdelek Zaščita pred korozijo jeklenih cevi: značilnosti.)

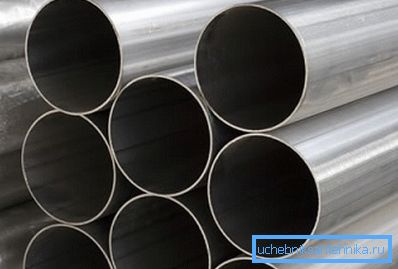

Posebna kategorija je pocinkana varjena cev, za proizvodnjo katerih se uporabljajo ogljikovi jekleni razredi 10, 20, 35, 45 in 15XM. Takšno strojno opremo lahko uporabite za predvideni namen z minimalno protikorozijsko zaščito ali brez njega.

Končni izdelki ne glede na razred uporabljenih proizvodnih materialov morajo prenesti dolgoročni delovni tlak ne več kot 16 MPa. Ta kakovost v veliki meri določa obseg uporabe varjenih vzdolžnih cevi.

Področje uporabe

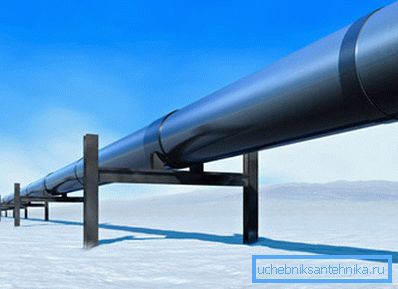

Obseg vzdolžnih varjenih cevi na trgu je našel široko uporabo v predelovalni in rudarski industriji nafte in plina v skladu z zahtevami iz GOST 20295-85. Z uporabo teh izdelkov so zgrajeni cevovodi, tako z zunanjimi kot z vgradno lokacijo. (Glej tudi članek Kanalizacija: funkcije.)

Pomembno: Debelina stene cevovoda s podzemno lego mora biti najmanj 3 mm. Zemeljski ali nadzemni cevovodi so izdelani iz cevi z debelino stene, ki ni večja od 2 mm.

Glavno področje uporabe vzdolžnih varjenih cevi je bilo naključno izbrano, saj imajo ti izdelki naslednje značilne lastnosti:

• Enostavnost varilne povezave pri izvedbi ventilov, vogalnih in končnih sklepov in tako naprej
• Relativno majhna teža v primerjavi z drugimi izdelki iz železnih kovin. in posledično enostavno transportiranje in cenejše inštalacijsko delo.
• Razumna cena, kar ima pozitiven učinek na stroške cevovoda kot celote.
• Odpornost na padavine in druge negativne učinke okoljskih dejavnikov (ob predhodni pripravi proti koroziji).
• Možnost delovanja v skoraj vseh klimatskih območjih, ne da bi ogrozili integriteto zvara in cevovodov na splošno.

Seveda obseg uporabe varjenih vzdolžnih cevi ni omejen na gradnjo oljnih in plinovodov, saj je za take izdelke značilna vsestranskost uporabe.

V skladu s področjem uporabe so te cevi razdeljene v naslednje razrede:

• Razred 1 - opremljeni s proizvodi, namenjenimi za prevoz tekočih in plinastih medijev pod nizkim tlakom. Poleg tega se takšne cevi običajno uporabljajo pri gradnji odrov in podobnih kovinskih konstrukcij, na katerih je nizka mehanska obremenitev.
• Razred 2 - uporablja se predvsem pri gradnji cevovodov za olje, plin in vodo. Tudi uporaba kovinskih izdelkov, ki ustrezajo tem razredu, se razteza na opremljanje podjetij kemične industrije.
• 3. stopnja - uporablja se v kemični in živilski industriji. Posebnost takšnih izdelkov je odpornost na visoke temperature in prekomerni kratkotrajni pritisk.
• 4. razred - takšne cevi se uporabljajo predvsem za raziskovanje plinskih in naftnih polj.
• Stopnja 5 - je optimalna rešitev za montažo kovinskih konstrukcij na zahtevo v strojništvu in avtomobilski industriji. Manj pogosto se takšne cevi uporabljajo na gradbiščih za montažo odrov ali okvirjev za gradnjo številnih gradbenih objektov.
• Razred 6 - se uporablja izključno v strojništvu.

Glavne velikosti

Navodila za izbiro in nakup električnih varjenih cevi in ​​drugih kovinskih valjarjev so odvisna od velikosti. Upoštevajte standardno kombinacijo dolžin in premerov, ki jih uporabljajo domači proizvajalci.

Izdelki z neizmerno dolžino:

• Od 2 metrov ali več s prečnim prerezom do 30 mm;
• Od 4 metrov in več s premerom 30-70 mm;
• Od 5 metrov in več s premerom najmanj 152 mm.

Izdelki z dolžino:

• 5-9 metrov s premerom, ki ne presega 70 mm;
• 6-9 metrov s premerom 70-219 mm;
• 10-12 metrov s premerom, ki ne presega 426 mm.

Poleg tega se proizvaja električno varjena jeklena cev z več dolžinami, katere množina je večja od 250 mm.

Zaključek

Zdaj veste, kakšne so vzdolžne varjene cevi, kako so izdelane in za kakšne namene se uporabljajo. Imate vprašanja za pojasnilo? Več uporabnih informacij najdete tako, da si ogledate videoposnetek v tem članku.
