Zunanji premer cevi - vse, kar morate vedeti o velikostih

Ko gre za načrtovanje kanalizacijskih sistemov, oskrbe s toploto in vodo, lahko eno od najpomembnejših nalog imenujemo pravilna izbira plinovoda. To se nanaša ne le na material, temveč tudi na njegovo velikost, zlasti zunanji premer cevi.

Kaj vpliva na velikost

Glavna naloga katerega koli plinovoda je prevoz tekočih plinov, tako da lahko na kratko opišete načelo delovanja katerega koli sistema v hiši (kanalizacija, ogrevanje, plinovod, prezračevanje itd.). Zato je glavno merilo za učinkovitost njegovega dela prepustnost, tj. količina tekočine ali plina, ki poteka skozi odsek na enoto časa.

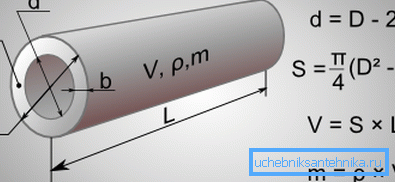

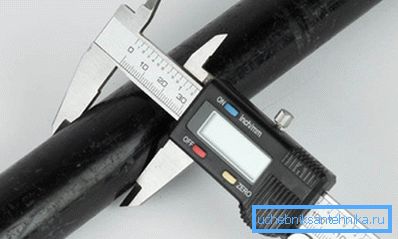

Pri fazi načrtovanja običajno upoštevamo zunanji in notranji premer cevi. Notranji vpliv neposredno na pretok in razlika med zunanjim in notranjim lahko ocenimo na debelini stene in s tem na moči.

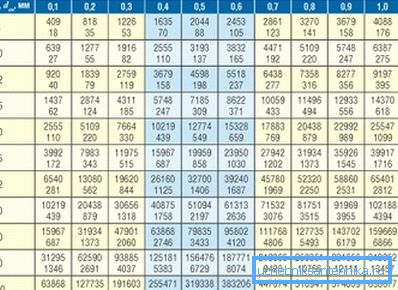

To je še posebej pomembno pri načrtovanju ogrevalnih sistemov, vodovodnih, ker delujejo v načinu tlaka. Če boste v sistemu ogrevanja poskusili prihraniti in uporabiti plinovod za hladno vodo, ga boste morali v bližnji prihodnosti spremeniti.

Na prvi pogled se ne sme pojaviti nobenih težav, dovolj je le, da se pozornost nameni označevanju. V resnici je v tej zadevi kar nekaj pasti, saj se pogosto ne uporablja metrika, ampak sistem za označevanje velikosti palic.

Značilnosti oznake premera

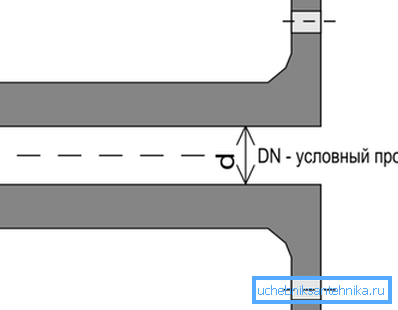

Poleg dimenzij, določenih v običajnih milimetrih ali palcev, se uporablja tudi koncept nominalnega premera - z drugimi besedami, velikost lumena. Tako na prvi pogled nedolžen vstop v obliki zunanjega premera cevi Du25 na začetku nosi napako, saj se akronim DU uporablja izključno kot notranja dimenzija.

Enako velja za oznako zunanjega premera cevi Du32, v tem primeru je treba odstraniti predpono "Do" ali besedo zunaj. V nasprotnem primeru lahko trgovina porabi več kot eno uro poiskati neobstoječo velikost.

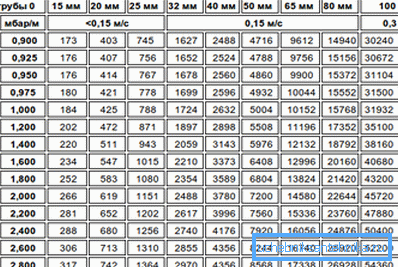

Bodite pozorni! Z uporabo vrednosti Du lahko grobo ocenite pretok. Na začetku so izbrani tako, da vsaka naslednja vrednost poveča pretočnost za 60% do 100%.

Pri delu z različnimi materiali, npr. Pri zamenjavi dela starega litega železa v plastiko. Navodila za izvedbo vodovodnih del se praviloma osredotočajo na tehnologijo, ne da bi pri tem posebno pozornost namenili izbiri standardnih velikosti. Težave z različnimi številskimi sistemi se lahko pojavijo tudi med izkušenimi obrtniki.

Polipropilenska cev

Uporablja se za vgradnjo ogrevalnih sistemov in vodovodnih instalacij. Praviloma je izbrana velikost v razponu od 20 do 110 mm, čeprav se ta praktično ne uporablja v zasebnih domovih. Parametri končnega izdelka morajo ustrezati GOST R 52134-2003.

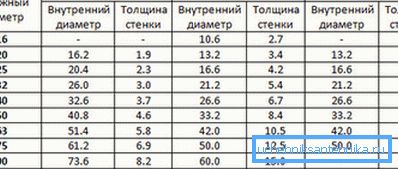

Pri izbiri, da upoštevamo zunanji premer cevi polipropilena. Dejstvo je, da se debelina stene razlikuje glede na blagovno znamko. Torej bo za blagovno znamko PN10 zunanji premer 32 ustrezal notranjemu premeru - 26,0 mm. In za blagovno znamko PN20, s povečanjem debeline stene, se bo DN znižal na 21,2 milimetrov.

Pri izbiri je pomembno, da ne mešamo zunanjih in notranjih dimenzij. Torej, če je vprašanje, ali je potreben premer cevi 32 mm, zunanji ali notranji, potem je verjetno zunanji. Navsezadnje Du 32 preprosto ne obstaja, najbližja vrednost je 32,6.

Bodite pozorni! Če je vse delo opravljeno ročno, je bolje, da so vsi elementi iz istega proizvajalca in iz iste serije Zaradi tega se bodo zunanji in notranji parametri točno uskladili.

Povprečne podatke lahko navedejo na najpogostejših PP ceveh. Torej, za vgradnjo ogrevanja se najpogosteje uporablja v obsegu velikosti 20 - 32 mm. Debelina grelnih cevi le redko presega 50 mm. (Glej tudi članek Vrste kanalizacijskih cevi in ​​priključkov: značilnosti.)

Cevi iz jekla in litega železa

V okviru enega članka je preprosto nemogoče omenjati vse velikosti okvirja, saj jih je na stotine in se razlikujejo tudi glede na način proizvodnje:

• toplo valjani cevovod. Standard GOST 8732-78 pravi, da se zunanji premeri jeklenih cevi, ki jih proizvaja ta tehnologija, razlikujejo v razponu od 20 do 550 mm (približno 70 standardnih velikosti). Če upoštevamo tudi notranjo, potem lahko izberete več sto, če ne na tisoče velikosti, ker morate upoštevati debelino stene;

• hladni najem. GOST 8734-75 identificira več kot 70 velikosti in stanje je enako kot pri vročih valjanih analogih, torej debelina stene se spreminja v širokem obsegu.

Ne pozabite na celotno območje, seveda, ni potrebno. Dovolj za krmarjenje vsaj v najpogostejših velikostih. Dobro je upoštevati, na primer, notranji in zunanji premer jeklenih cevi, ki se uporabljajo za organiziranje oskrbe z vodo.

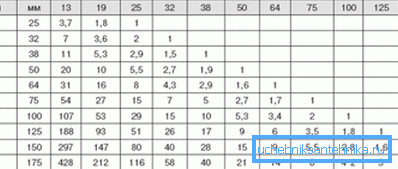

Toda glavna skrivnost za mnoge je dekodiranje palčnih oznak. To je še posebej pomembno, če je povezava navojna, celo majhna neusklajenost vam ne bo omogočila ustvarjanja zaprtega sklepa, v prihodnosti to lahko vodi do puščanja.

Poznavanje oznake v centimetrih, lahko presodite premer niti in DN. Tako zunanji premer cevi 3 4 pravi, da je Du enak 20 mm, z navojem - 25,9 - 26,2.

Kar se tiče litega železa, je vse veliko preprostejše, z uporabo 3 glavnih velikosti - 150, 100 in 50 mm. V tem primeru pogojni prehod, to je Du pipeline, služi kot glavno merilo. V vsakdanjem življenju se za organizacijo odstranjevanja odpadkov uporablja lito železo, ki je praviloma standardna velikost 100 ali 150 mm.

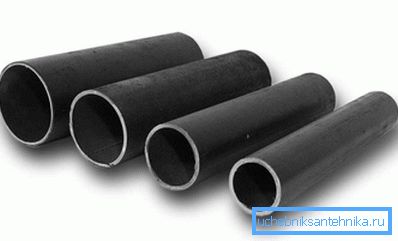

Plinovod VGP

Okrajšava VGP pomeni vodni plinovod. Jeklo se uporablja za proizvodnjo in se lahko uporablja ne le kot cev za zunanjo vodovodno kot tudi za polaganje plinovoda.

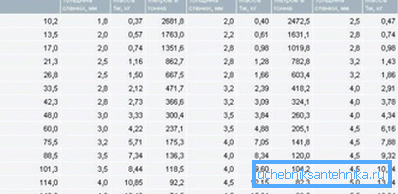

Celoten obseg jeklenega VGP plinovoda je določen s standardom GOST 3262-75. Oznaka pomeni notranjo, ali bolje Du, medtem ko poznate debelino stene, je mogoče izračunati debelino cevovoda. Tako oznaka VGP Du15 pomeni, da je Du enak 15 mm.

Zunanji premer jeklene cevi 22 mm omogoča primerjavo z VGP Du15, ker je njegova debelina 21,3 mm. Istočasno pa ima elektroforezni analog veliko večji očistek (od 18 do 20 mm, odvisno od debeline stene). Ta razlika je posledica delovnih pogojev sistema.

Ločeno je treba razmisliti o dolgih oznakah cevovodov AIV. Tukaj je razmerje med dimenzijami, kot sledi.

Zunanji premer VGP cevi je odvisen od debeline stene, v celoti pa se proizvaja v 3 različicah:

• pljuča;
• navaden;
• okrepljeno.

Na primer, če Du 40 v obsegu označuje Dn 48,0 mm. Debelina stene se giblje od 3,0 (lahka izvedba) do 4,0 mm (ojačana izvedba). Ojačana različica se uporablja za sisteme, ki delujejo pod visokim pritiskom.

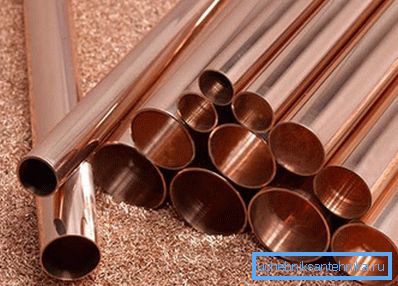

Bakrene cevi

Kljub priljubljenosti plastike se baker še vedno uporablja za vodovodne in ogrevalne sisteme (tudi če je cena višja). Kar zadeva označevanje dimenzij, lahko naletite na uporabo sistemov s številčnimi in metričnimi številkami. Kar zadeva standard, je paleta izdelkov podana v GOST 617-2006.

Novi standard temelji na metrični oznaki dimenzij, zato je na primer staro stalo 3/8 palca zamenjala dve velikosti (6 in 7 mm). Na splošno samo hladno valjani izdelki dajejo približno 70-80 standardnih velikosti, to pa velja, če upoštevamo samo debelino.

Pri izbiri pravega plinovoda lahko naletite na naslednje oznake velikosti:

• palčni V tem primeru je oznaka na primer? palcev samo označuje zunanjo velikost;
• delno. V formatu snemanja 14/12 številka 14 prikazuje zunanji premer in 12 označuje notranji premer;
• delno označuje debelino stene, na primer 14/1. V tem primeru številka 14 označuje Dn in 1 - debelino stene.

Povzemanje

V okviru enega izdelka je težko pokriti vse podrobnosti označevanja cevi, valjanih izdelkov. Kljub temu bodo predlagane informacije pomagale pri krmarjenju pri izbiri pravega plinovoda, kar pomeni, da bo tveganje za uhajanje zmanjšano.

Videoposnetek v tem članku prikazuje primer izbire premerov glede na pogoje delovanja cevovoda.
