Kaj mešalnik sestavljajo: zaporni ventili, šobe in zadrge

Na splošno so glavni deli mešalnika določeni z enim ali drugim ventilom, ki je lahko v obliki žerjava s keramičnim parom ali polžastim orodjem, vložkom ali krogelnim ventilom. Poleg tega je konfiguracija ograde odvisna od načina namestitve.

Torej, za montažo na steno sta dve šobi, s katerimi je pritrjen na okovje, in za ponore je ohišje ohišje, vodo pa se že izvaja s pomočjo cevi. Spodaj si podrobneje ogledamo napravo teh naprav, dodatno opremo za njihovo povezavo in ponudimo tudi videoposnetek v tem članku.

Palica za mešanje kopeli

Mešalniki

Kako se prilagaja vrsto ventilov

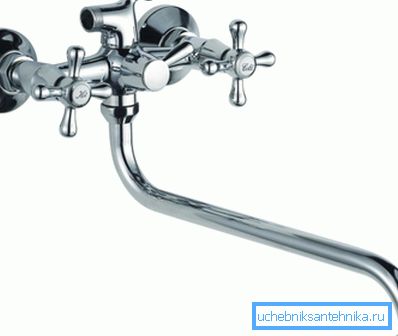

Dva ventilska mešalna miza
  • Takšno enoto kot na zgornji fotografiji uravnavata dva ventila ali dve ročici in to pomeni, da so ventili žerjavov, ki lahko delujejo v skladu z različnimi načeli, tam nameščeni kot zaporni ventili.
Škatle z žerjavom različnih vrst
  • Če je celoten cikel vrtenja regulatorja žerjava pol ali nekaj več, potem uporablja pušo s keramičnim parom, ki je sestavljen iz dveh plošč (premičnih in fiksnih) z odprtinami, ki se premikajo glede na središče.
  • Ko se te luknje sovpadajo, ko se gibljiva plošča vrti okoli svoje osi, se prehod popolnoma odpre, vendar se pri nadaljnjem premiku se presek kombinirane luknje zmanjša, dokler se popolnoma ne prekriva. Na dnu stebla je gumijast tesnilni obroč, ki se sčasoma izravnava in to je najpogostejši vzrok za odpoved ventilov (navodila vam omogočajo, da podlogo pod obročem ali spremenite).
  • Vendar ima polžni menjalnik za nastavitev le vztrajnik za mešalnik (jagnjetino), saj lahko število njegovih zavojev doseže 10 in je preveč neprijetno, da to storite z vzvodom.
  • V takšnih ventilih je gumijasti ventil nameščen na spodnjem koncu stebla, ki uravnava pretok ali jo popolnoma blokira, ta steblo pa se premika navzgor in navzdol zaradi polžastega orodja. Najpogostejši vzrok za odpoved takšne škatle je obraba gumijastega ventila, ki ga je mogoče zamenjati z novim, in ga je mogoče tudi izrezati iz debele in debele gume s svojimi rokami.

Opomba Treba je opozoriti, da je mazivo za mešalnik uporabljeno le za maščobno komoro osnega polža zobatega polža. V nasprotnem primeru ga taka naprava ne potrebuje.

Enojni vzvod ali palica
  • Če se za nastavitev mešalnika uporablja krmilna palica, to pomeni, ali je nameščena na steno ali na površino, V vsakem primeru bo kot zapiralni ventil stati ali vložek ali krogelni ventil.

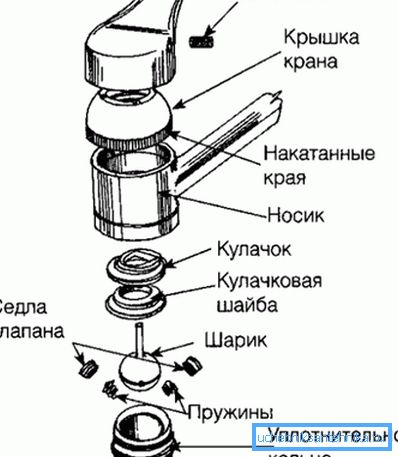

Diagram mešalnega ventila
  • Če je ventil opremljen s krogličnimi ventili, bo njegova cena nekoliko višja. - to je posledica dejstva, da je tak mehanizem bolj zanesljiv, zato se njegova življenjska doba povečuje. Posoda ima tri luknje, od katerih sta dva namenjena, da v mešalno komoro prehajajo vročo in hladno vodo, tretji pa izstopi iz mešanice skozi izliv.
  • Prilagajanje toka hladne in vroče vode z obračanjem kroglice okoli navpične osi - v tem času sta dva odprtina v celoti ali delno odprta, intenzivnost tlaka pa se izvede tako, da se vrti na vodoravni osi - prečni prerez je nastavljiv ali popolnoma blokiran.

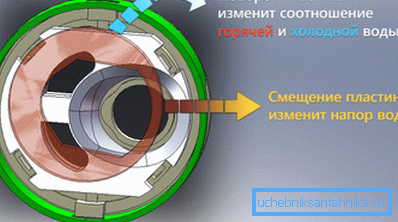

Načelo vložka
  • V skladu z načrtom montaže je žerjav z vložkom skoraj enak kot kroglastni ventil, le še en mehanizem je kot zaporni ventil.. In načelo delovanja zaprtja je podobno krogli - v vložku sta dve vhodi in ena odprtina, katerega prečni prerez regulira plošča.
  • Torej, ko se plošča vrti okoli svoje osi, je del odprtin reguliran, in ko se premika naprej in nazaj, se odpre iztočnica odpira in zapira..

Opomba Obstajajo tudi vgradne pipe, ki so nameščene v steno nišo, po kateri so vsi zaporni ventili zatesnjeni z ometom ali kiti. Morda obstajajo kakršni koli ventili.

Namestitev in dodatna oprema

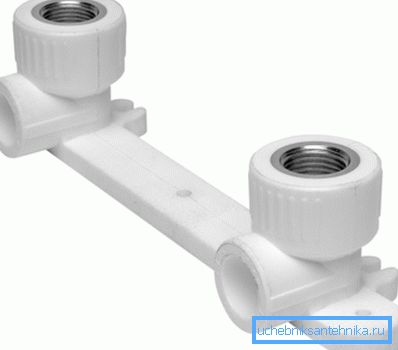

Montažna plošča za cevi iz polipropilena

Kadar je izvedena instalacija blizu stene, je treba za to namestiti cevno napeljavo in priključke za hladno in toplo vodo na dovodu kot izhodne vode za mešalnik.

V ta namen so pogosto uporabljeni montažni trakovi, ki so lahko ne le za polipropilen, temveč tudi za laminat na osnovi kovin. Da bi se izognili vidnim spojem na steni, so nameščeni okrasni podložni pokrovi ali skodelice za mešalnik.

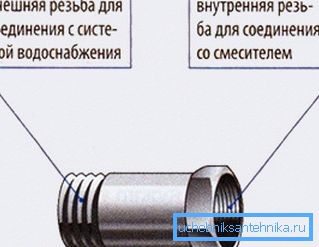

Razširitveni kabel

Za najprimernejšo montažo na steno je potrebno, da se rob pritrdi z dekorativnim stenskim pokrovom. Toda včasih se v procesu načrtovanja popravil spreminjajo, takšna oprema pa se lahko vgradi v notranjost, včasih za 2-3 cm ali več.

Toda takšne situacije so mogoče popraviti - tukaj se uporablja podaljšek za mešalnik, ki ga lahko izberete glede na dolžino, ki jo potrebujete, in dovodnike za ekscentrirajte s površino.

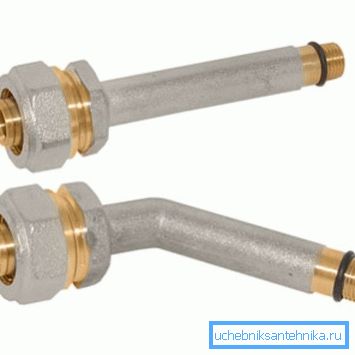

Igle

Za vgradnjo na umivalnike in ponore, so vodne cevi priključene na pipo s pomočjo cevi, katerih konci so opremljeni s posebnimi priključnimi priključki.

Vendar v primerih, ko uporabljate laminat na osnovi kovin, potrebujete objemko za vzvod za mešalnik ali iglo za kovinsko plastično cev, ki jo vidite na zgornji sliki.

Aerator ali delilnik za mešalnik

Za shranjevanje vode je za mešalnik nameščena posebna mrežica, ki se imenuje aerator. Ta naprava nasiči tok z zrakom, zaradi česar se tlak ne oslabi in količina vode se zmanjša (taka naprava se imenuje tudi ekonomista).

V večini primerov pa so aeratorji izdelani z zunanjim navojem in, če je iztočnik tudi zunanji navoj, lahko pride do težav, ki se rešijo s pomočjo adapterjev.

Zveza za priključitev cevi za zalivanje

Če živite v zasebnem sektorju in morate zalivati ​​v vrt, za to lahko pritrdite vgradnjo mešalnika na iztočnik, cev želene dolžine lahko postavite na izpustno cev. Pri nakupu ne pozabite združiti premera cevi in ​​sindikata.

Spojnik za spajanje

Če iztočnik izliva z aeratorjem ima zunanji navoj, je lahko njihova povezava z uporabo adapterja sklopke - ta adapter je treba kupiti ob upoštevanju smole in premera niti na obeh koncih priključka.

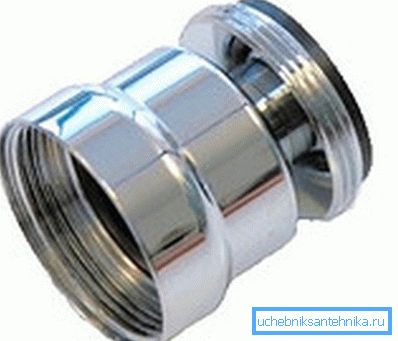

Vrtljivi adapter

Tak adapter, kot v zgornji sliki, lahko spremeni kot curka v razponu od 15 °. Če v njej privijte aerator, se bo pomivanje posode spremenilo v prijeten in prijeten doživetje.

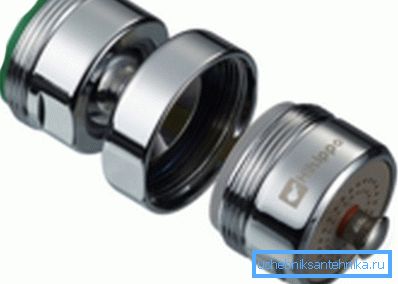

Vrtljiv adapter

In če vijačnik vstavite v vrtljivi adapter, ne morete spremeniti le kota za 15? v isti ravnini - lahko še vedno vrti 360 stopinj v krogu?! Če menite, da lahko iztočnica v različnih smereh, lahko dobite curek v skoraj vsakem kotu pomivalnega korita.

Zaključek

Mešalniki se lahko nekoliko razlikujejo v svoji napravi drug od drugega, vendar je že odvisen od proizvajalca. Kljub temu načelo njihovega dela, pa tudi ventilov, vedno ostanejo enake.
