Kako postaviti pipa v kopalnico: značilnosti in faze dela

Sestavljanje kopalnice in njegova naknadna namestitev je dovolj preprosta naloga, ki jo lahko reši vsak odrasel človek. Želimo razmisliti o sestavnih delih kopalniškega pipa in opisati pravila za njihovo montažo, namestitev in povezavo.

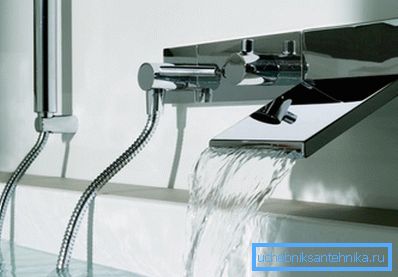

Preden postavite pipa v kopalnico, spoznajte pravila in značilnosti prihajajočega dela.

Vrste mešalnikov

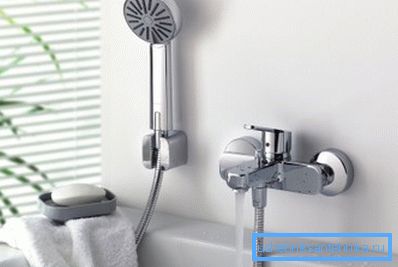

Preden naredite pipa v kopalnici, morate izbrati primerno obliko.

V kopalnici, kot v drugih sanitarnih ali gospodinjskih enotah sodobnega ohišja, se uporablja vroča in hladna voda.

Kot veste, je temperatura tople vode precej visoka, vendar ima hladna voda zelo hladno temperaturo in za večino potreb je potreben srednje zmerno ogrevanje, kar omogoča normalne higienske ali ekonomske postopke.

Za pridobitev pretoka potrebnih toplotnih mešalnikov uporabljamo, ki vam omogočajo mešanje hladne in tople vode v pravih razmerjih.

Govorimo o kopalnici, zato nas zanima predvsem možnost kopanja ali prhanja, umivanja rok, pranja oblačil itd. To predpostavlja prisotnost mešalnika, ki lahko zagotovi zadostno natančno nastavitev delovanja žerjava z minimalnim naporom na strani uporabnika.

V kopalnici je pomembna ne samo funkcionalnost, ampak tudi lepota in udobje.

Poleg tega je treba upoštevati, da sta v kopalnici možni vsaj dve vrsti vodovodne instalacije, saj sta skoraj vsa dva mesta za vodo - kad / tuš in umivalnik. Včasih, seveda, obstajajo pripomočki, ki hkrati služijo obema točkama zaradi obračanja žerjava žerjava, vendar je to precej izjema in primer, kako se je izogniti.

Torej, v kopalnici je mogoče namestiti mešalne mize dveh vrst:

  1. Naprave za vgradnjo na umivalnik. Imajo dva vhoda (vročo / hladno vodo) in eno vtičnico (žerjav z žerjavom). Strukturno zasnovana za namestitev na luknjo v stran od pomivalnega korita, manj pogosto - za vgradnjo na steno;
  2. Naprave za vgradnjo v prho ali kopalnico. Imajo dva vhoda in dva izhoda: ena na gredo žerjava, druga pa na glavo glave. Včasih je poleg pipe in prhe tudi dodatna zalivka s prilagodljivo cevjo. Lahko se montira na steno (najpogosteje) ali na stran kopeli.

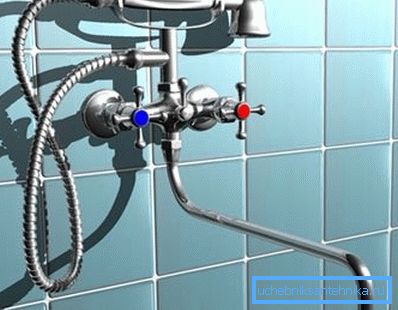

Na fotografiji - klasična stenska faseta s tušem na gibljivi cevi.

Bodite pozorni! Namestitev pipa na umivalnik in stran kopeli nima pomembnih razlik, zato je smiselno upoštevati le namestitev na steni in umivalnik kot primer različnih del.

Upoštevati je treba tudi, da so mešalniki znotraj vsake vrste razdeljeni na več podvrst, poleg tega pa vsak proizvajalec uporablja nekaj lastnega oblikovalskega znanja in rešitev. Vendar te strukture nimajo bistvenih razlik in tudi njihove namestitve.

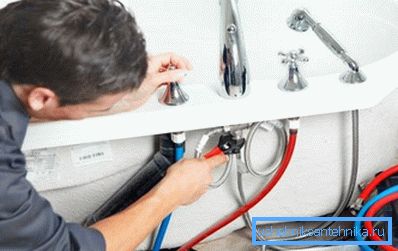

Montaža na strani kopeli je podobna namestitvi na umivalnik.

Bodite pozorni! Upoštevali bomo skupne modele, katerih montaža in namestitev odražata splošna pravila takega dela.

Montaža

Stenski mešalnik za tuš

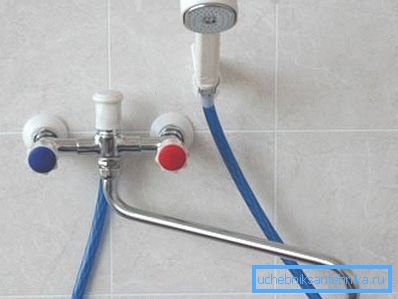

Preprost primer stenske enote.

Za vzdrževanje kopeli in prhe najpogosteje uporabljajo stenske pipe.

To je posledica številnih prednosti in lastnosti te vrste instalacije vodovodne instalacije, med katerimi so:

  • Enostavna namestitev, vzdrževanje in zamenjava. Izdelek je fiksiran in povezan z le dvema vijačnima matricama, kar močno olajša njegovo namestitev in demontažo;
  • Pri priključitvi na vodo ni gibkih cevi, ki so v vsakem sistemu vedno šibka povezava;
  • Ni težko doseženih območij ali skritih komunikacij, ki se pogosto pojavljajo pri konstrukciji mešalnikov, vgrajenih v stran sklede.

Razmislite o tem, kaj sestavlja stena.

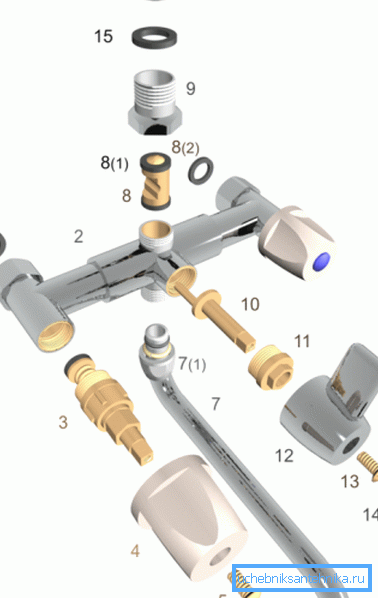

Shematski diagram kopalniškega pipa.

V diagramu je prikazana običajna dvovratna ohišja, v katero je okrogla os (3) za vroče in hladne tokove z vztrajnikom (4) obrnjena za krmiljenje zapornih ventilov. Tok vode najdemo na sredini, kjer je stikalo za preusmeritev (8), ki usmerja celotni mešani tok bodisi na gugalnico (7) ali na cev (16).

Na hrbtni strani ohišja sta dve vhodi, ki se nahajajo nasproti vtičnic za montažo žerjavnih škatel. Na šobah so zaprti matice s tesnili (1), zaradi česar je izdelek priključen na vodovodne cevi.

Bodite pozorni! Razdalja med vstopnimi odprtinami na telesu naprave ni nastavljiva, zato je treba končne priključke cevi namestiti na ustrezno razdaljo, ki je odvisna od modela mešalnika, vendar je najpogosteje 150 mm.

Torej, razmislite, kako sestaviti pipa za kopalnico s stensko namestitvijo naredite to sami:

  1. Preverjamo, ali so vodne vtičnice na pravilni razdalji (pogledamo risbo kopalnega pipe, ki smo jo kupili), in smo bili tudi na isti ravni;

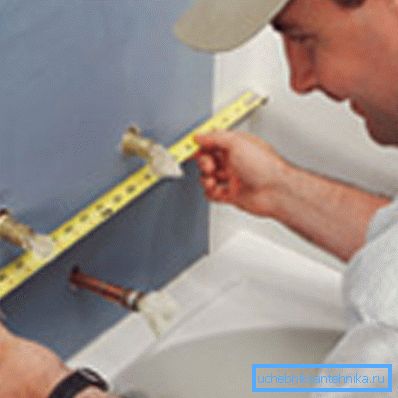

Preverite cevi za nivo in razdaljo;
  1. Vzamemo telo izdelka, zavrtimo kocko z osokom, preusmerjamo in namestimo gander. Vsi priključki morajo biti opremljeni z gumijastimi ali paronitnimi tesnili. Za pravilno montažo uporabite navodila proizvajalca;

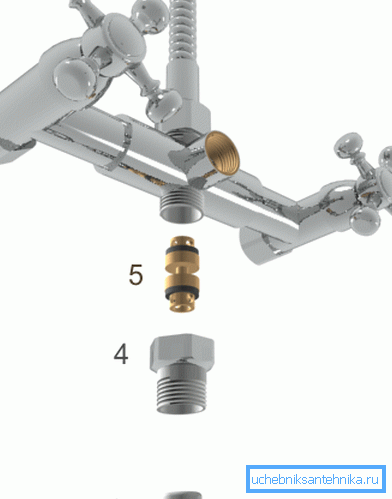

Mi mešamo v skladu z navodili.
  1. Vzamemo adapterje, ekscentri 1 \ 2 - 3 \ 4? in vlečite vleko na navoj s strani cevi v smeri urinega kazalca. Nato zašijemo tesnilno pasto in zavijte dele v cevi, zategnite jih s ključem in jih razkrijete z razdalje;

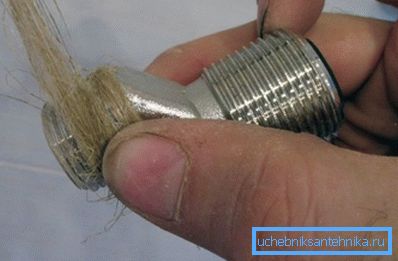

Pri navoju manjšega premera spuščamo sanitarni lan.
  1. Tako imenovano nit ekscentričnih zvijamo. reflektorji - dekorativni prekrivni predmeti, ki prikrivajo kraj priključitve;

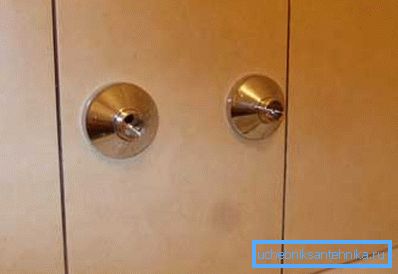

Vetrni reflektorji.
  1. Postavili smo mešalnik, pritrdili matice in jih najprej z rokami zategniti najprej z nastavljivim ključem. Zategnite brez fanatizma, da ne boste mimo gumijastega pečata;

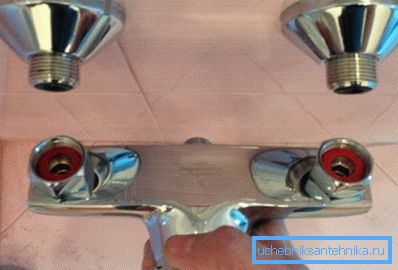

Fotografija prikazuje, kako pritrditi mešalnik na steni v kopalnici.
  1. Priključimo napravo za zalivanje tuša, pritrdimo tuš nosilec s pomočjo moznikov;

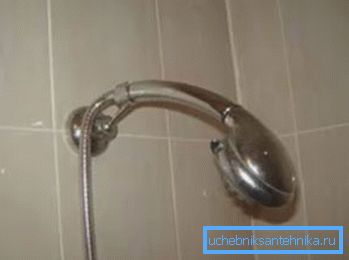

Pritrdite nosilec za zalivanje pločevink.
  1. Vklopite vodo in preverite delovanje naprave.

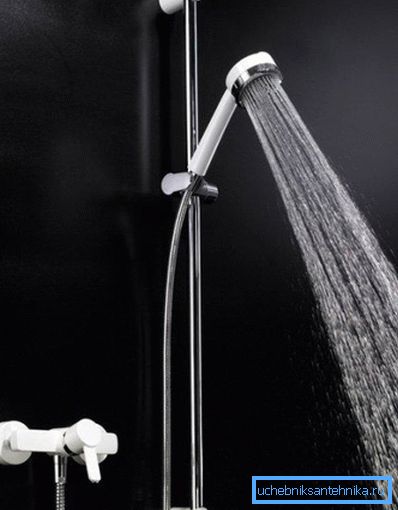

Preverite delovanje izdelka.

Bodite pozorni! Priključki, opremljeni z maticami in gumijastimi tesnili, ne smete zaviti z vlečno mrežo ali trakom FUM.

Onboard mešalnik

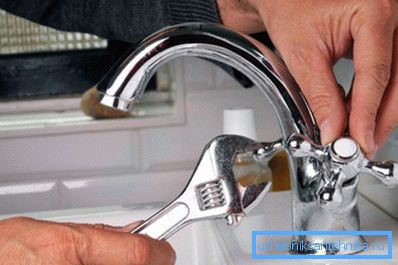

Če se boste naučili, kako razumeti kopalnico, boste lažje delali.

Zdaj pa govorimo o namestitvi modela na vozilu, to je tisti, ki je pritrjen na krovu kopalnice ali umivalnika. Tukaj je veliko modelov, ki imajo zelo različno kakovost in ceno, vendar je načelo namestitve približno enako.

Najprej je zaželeno, da sestavite telo: namestite pipe in ventile (stikalo za enosmerne modele) in pritrdite gander. Potem, od spodaj, morate povezati cevi gibljivih priključnih cevi in ​​vstaviti gumijasto tesnilo.

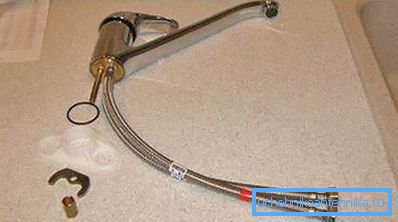

Spodaj, postavite gumijasti obroč in pritrdite gibke cevi.

Zdaj gremo skozi cevi v montažno luknjo in v njej vtaknemo mešalno podnožje. Na drugi strani lupine pritrdite pritrdilno matico ali nosilec, zategnite pritrditev tako, da je naprava trdno na krovu.

Izdelek pritrdite z montažnimi konzolami in maticami.

Vratne konce gibkih priključkov povezujemo z vodovodnimi cevmi. Ne mešamo vročo in mrzlo vodo, na uvožene in najsodobnejše ruske pipe so hladna voda na desni, vroča voda je na levi strani.

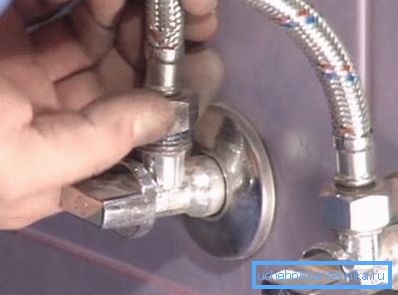

Cevi, priključene na vodo.

Bodite pozorni! Prilagodljive cevne povezave je potrebno previdno zategniti, ne pa preveč. V nasprotnem primeru se tesnila lahko poškodujejo in poškodujejo.

Zaključek

Namestitev kad ali tuš pipe je enostavna. Poznavate pravila namestitve in faze dela, lahko preprosto obvladujete to nalogo in videoposnetek v tem članku vam bo pomagal, da se ne boste zmotili.
