Kakšen je mešalni termostatski ventil, ki se uporablja v

Trenutno veliko lastnikov zasebnih hiš in stanovanjskih stanovanj, za ogrevanje svojih domov in pridobivanje neodvisne vroče vode, namestite avtonomne ogrevalne sisteme s svojim ogrevalnim kotlom. To omogoča ohranjanje udobne temperature v hiši skozi celo leto, poleg tega pa je nesporna prednost takšne sheme stalna razpoložljivost vroče vode v hiši.

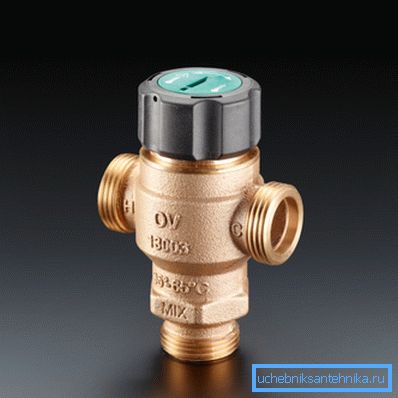

Pregled termostatskega mešalnega ventila

Načelo delovanja avtonomnega ogrevalnega sistema je, da delovna tekočina, ki nenehno prenaša toploto iz kotla na vodne radiatorje in jo enakomerno distribuira po celotni hiši, kroži okoli zaprtega kroga ogrevalnega kurilnega plina, tekočega ali trdnega goriva. Enako načelo velja za sistem tople vode, le v tem primeru ne deluje v skladu z zaprtim krogotokom, temveč v skladu s pretočno shemo, ki prenese ogreto vodo iz kotla na sanitarne sanitarne naprave.

Za stalno vzdrževanje temperature vode ali drugega hladila v sistemu na določeni stopnji se uporablja avtomatska naprava, ki se imenuje termostatski mešalni ventil za dovod tople vode in avtonomne ogrevalne sisteme.

Glavne funkcije termostatskega ventila

Glavni namen trosmerne termostatske mešalne naprave je vzdrževati nastavljeno temperaturo delovne tekočine (voda, sredstvo proti zmrzovanju ali drugo hladilno sredstvo) v avtonomnih sistemih za ogrevanje in toplo vodo.

Skladnost s tem pogojem pri namestitvi domače inženirske komunikacije z lastnimi rokami pomaga pri reševanju več naslednjih nalog:

1. Voda v ogrevalnem krogu sanitarne vode se lahko segreje na temperaturo +95 ° C, ki lahko povzroči opekline pri odpiranju pip potrošnikov in v prisotnosti mešalnega ventila ima njena temperatura konstantno vrednost, ki ne bo višja od + 60 ° C.
2. Nizke temperature v povratnem ogrevalnem krogu lahko povzročijo kondenzacijo., Vgradnja tristranskega ventila vam omogoča povišanje temperature vode v povratni cevi na priporočeno vrednost.
3. Dodajanje hladne vode v napajalno vodo neposredno pred potrošniki varčuje do 25% goriva ali električne energije, ki se porabi za ogrevanje.

Nasvet! Poleg glavnega radiatorskega ogrevanja in vroče vode za domačo uporabo so takšne naprave priporočljive tudi za uporabo v notranjih sistemih tal s toplo vodo.

Tehnične specifikacije

V normalnem načinu lahko termostatski razdelilnik deluje brezhibno že več let, pravilno izvaja svoje funkcije, medtem ko obstaja več modelov teh naprav, ki se med seboj razlikujejo glede na njihove parametre in vrsto navojne povezave za priključitev na ogrevalno ali vodno oskrbo.

V skladu z navodili, so sodobni trosmerni mešalni termostatski ventili, odvisno od specifičnega modela, opremljeni z naslednjimi tehničnimi lastnostmi:

1. Primer naprave je narejen iz visokokakovostne medenine ali bronze, ki ima zaščitni in dekorativni galvansko prevleko iz niklja in kroma.
2. Najvišji dovoljeni tlak v sistemu ogrevanja ali vroče vode je 10 kg / cm3.
3. Največja dovoljena temperatura hladilne tekočine je: za ogrevalne kotle - 95 ° C; za sončne celice in sončne postaje za ogrevanje vode - 110 ° С.
4. Območje ročne nastavitve temperature delovne tekočine, odvisno od specifičnega modela, je lahko v naslednjih mejah od 20 do 60 ° C.
5. Tip navojne povezave, odvisno od modela, je lahko naslednje vrste: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Nominalni pretok v načinu obratovanja lahko znaša od 1,6 do 2,5 m? / Uro.

Nasvet! Na prvi pogled se lahko cena te naprave zdi precej visoka, vendar glede na prihranke v gorivu in porabi električne energije se stroški nakupa lahko izplačajo v roku 1-2 let.

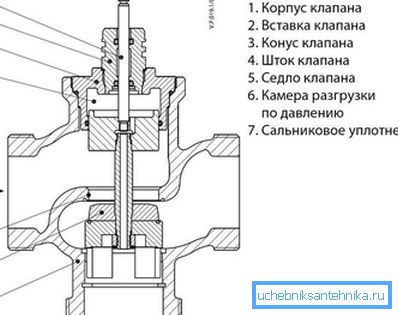

Notranja struktura in načelo delovanja

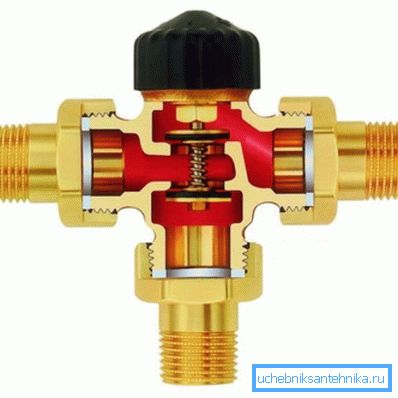

Strukturno je termostatski mešalni ventil kovinsko ohišje iz medenine ali bronze, ki ima tri navojne vodi za priključitev na cevovod. V notranjosti je termoobčutljiv element, premična palica in vzmetni ventil, ki lahko hermetično nasloni na enega od dveh sedežnih sedežev.

Splošno načelo delovanja termostatskega mešalnega ventila je, da se temperaturno občutljivi element poveča v prostoru pod vplivom toplote in se premakne z gibljivim drogom, na katerem je nameščen zaporni ventil.

1. Ko pride vroča voda iz spodnje šobe, svobodno vstopi v desno šobo, dokler se delovni element ne segreje na določeno temperaturo.
2. Ko se temperaturno občutljivi element segreje nad vnaprej določeno temperaturo, se začne širiti in pomakne ventil navzdol, s čimer izklopi dovod tople vode iz spodnje šobe in odpira dovod hladne vode iz leve šobe.
3. Po mešanju v hladni vodi in izenačevanju temperature se telo delovnega elementa rušenja stisne in ventilna plošča pod vplivom vzmeti ima enak položaj.

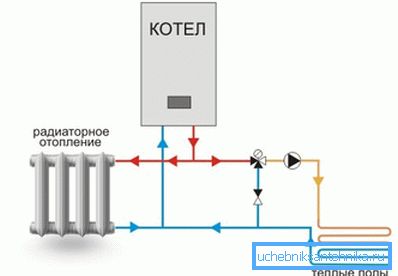

Bodite pozorni! V sistemu povratnega kroga ogrevalnega kroga se vgradnja mešalnega ventila izvaja v obratnem vrstnem redu: ko se hladilno sredstvo ohladi, se v cevovod zmeša vroča voda iz direktnega dovodnega voda.

Zaključek

Na koncu je treba opozoriti, da je mehanski mešalni ventil precej preprost in zelo zanesljiv pripomoček, katerega delovanje je lahko na prvi pogled nepozabno, vendar se bo njegova uporaba v prihodnje izognila številnim neprijetnim posledicam, zato je ne smemo zanemarjati njegove namestitve.

Če želite vizualno oceniti svoje delo v akciji, si lahko ogledate videoposnetek v tem članku in preučite druge sheme, ki prikazujejo načelo svojega dela na tej spletni strani.
