Kartuša za mešalnik: oblikovne značilnosti in obstoječe

06-01-2018
Mešalniki

V tem članku bomo preučili, kako deluje vložek za 40-mililitrski mešalnik. Ta element je najpomembnejši del najsodobnejših pip, nameščenih v vaši kuhinji in kopalnicah. Razumevanje svoje naprave vam bo omogočilo, da se izognete značilnim napakam pri delovanju takšne zahtevane vodovodne opreme.

Kartuša za fotoaparat za mešalnik

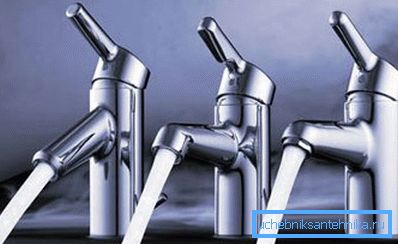

Priljubljeni mešalniki kartuš

Vrste konstrukcij v skladu z mešalnim mehanizmom

Obstajajo naslednje vrste kartuš za mešalne naprave: krogla in disk. Drugi je veliko bolj pogost, kar ne vpliva na stroške ali zanesljivost izdelka. Glavne tehnične značilnosti obeh modelov so približno enake, vendar za proizvodnjo z uporabo votle krogle je potrebna posebna licenca, kar je zelo težko pridobiti.

S proizvodnjo diskov na pravnem nivoju je situacija veliko preprostejša. Ampak pojdimo naravnost v svojo napravo.

Struktura sferičnega vložka

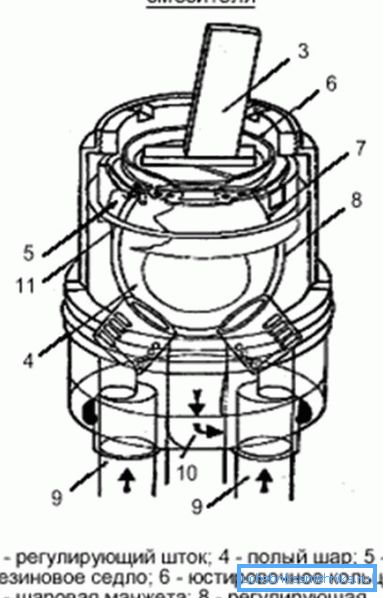

Diagram sferičnega vložka
Oznaka na sliki Ime
3 Nastavitvena palica
4 Votla krogla za mešanje vode
5 Gumijasto sedlo
6 Nastavitveni obroč
7 Zaščitna čelada
8 Reguliranje manšete
9 Vtok za tekočine
10 Izpuščanje tekočine
11 Lopatasta tuljava

Kartuše za kuhinjske pipe so:

  • V votle krogle, ki se nahajajo v notranjosti naprave, sta dve luknji, namenjeni prilivu vroče in hladne vode, ena pa je za izpust že mešana.
  • Prav tako je z njo povezana regulacijska palica, ko se premika, se odpirajo odprtine kroglice.
  • Manipulacije z vzvodom vam omogočajo, da zmanjšate in povečate vse tri tokove, ki omogočajo mešanje tekočine v krogli v različnih razsežnostih in z različno intenzivnostjo.

Kot vidite, je delovanje krogelnega mehanizma zelo enostavno.

Struktura kartušnih kartuš

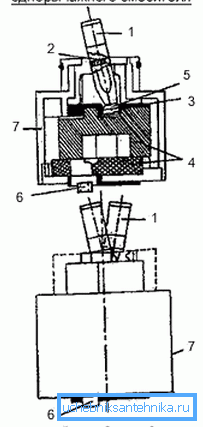

Diagram Device Device Device
Oznaka na sliki Ime
1 Nastavitvena palica
2 Vijak
3 Tesnjenje
4 Keramični disk
5 Stock glavo
6 Voda
7 Sleeve

Kartušni vložek kabine za tuš kabino ali kuhinjska oprema je v svojem delovanju nekoliko drugačen od zgoraj opisanega modela žoge.

Tukaj hladna in vroča voda teče skozi odprtine, nato pa, ko je ročica premaknjena, se zgornja keramična plošča premika glede na spodnjo, kar daje različne učinke na izhod zgradbe:

  • Gusto sovpadanje lukenj in robov diskov vodi do popolnega prekrivanja vodnega toka, to je, da se pipe izklopijo.
  • Potopitev enega diskovnega elementa v drugega regulira silo izhodne glave.
  • Prekrivanje vroče in hladne vode z zgornjo ploščo nastavi temperaturo tekočine na različnih ravneh v drugačno stopnjo.

Tehnične razlike disk kartuš

Kot smo že omenili, so najpogostejši plastični vložki z dvema keramičnima ploščama znotraj.

Med njimi se razlikujejo po naslednjih parametrih:

  1. S premerom. Kartuše s premerom od 25 mm do 45 mm najdete, najpogosteje pa so štiridesetimi milimetrskimi izdelki z oznakami d40. Omeniti velja, da ta parameter nima resnega vpliva na učinkovitost, gre za obliko in dimenzije samega mešalnika.

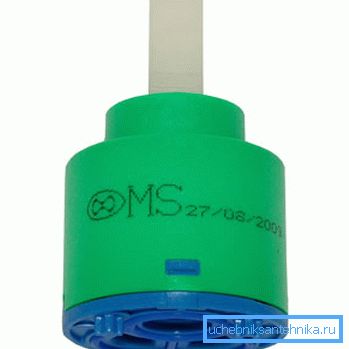

35 mm mešalna naprava
  1. Sedež. Ne glede na premer je lahko popolnoma drugačen za vsakega proizvajalca, cena pa se ne spremeni.

Nasvet: preden izberete nov vložek, ga primerjajte s starim, da ne bi prišlo do napake s sedežem.

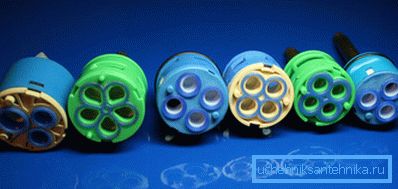

Primeri različnih sedežev
  1. Dolžina regulacijske palice. Tudi ta indikator je popolnoma odvisen od značilnosti modela žerjava, oziroma raje.

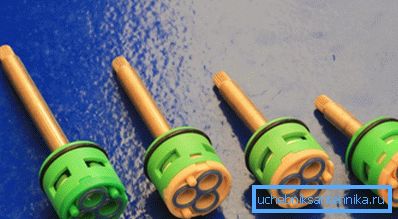

Primeri palic različnih dolžin

Zamenjava

To je, kolikšna je cena kartuše na mešalniku, v vsakem primeru je nepomembna vrednost v primerjavi s celotno pipa. Zato je ekonomsko dobičkonosna in izvedljiva za redno zamenjavo tega elementa z lastnimi sredstvi, ne da bi poklicali vodovodarja.

Nasvet: če želite podaljšati življenjsko dobo naprave za mešanje vode, namestite dodaten filter za mešalnik pomivalnega korita, ki bo velikim delcem preprečil vstop v keramične plošče.

Potrebni koraki za spremembo neuspelega izdelka so naslednji:

  1. Izklopite tok vroče in hladne vode. Po tem odprite ventil, če del tekočine ostane v njem.
  2. Odstranite dekorativni pokrov, ki zapre dostop do zapornega vijaka. Običajno ima modro-rdeče barve, ki označuje smer mešalnika.
  3. Odvijmo vijak s ključem za ključe in odstranimo telo ročice.

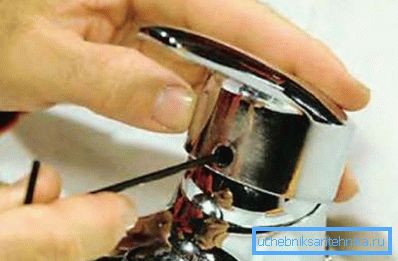

Odstranitev ročice z žerjavom
  1. Odstranite dekorativni obroč, nato pa odvijte tlačne matice mešalnega ventila. Poskušajte med tem storiti ničesar.
  2. Iztegnemo star vložek in jo postavimo na novo. Hkrati natančno preverite naključnost vseh delcev pristankov, sicer lahko mešalnik kasneje prehaja.

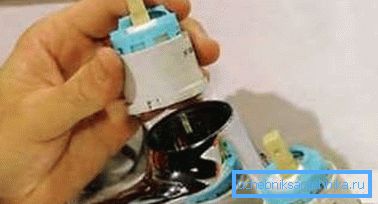

Zamenjava lomljenega dela
  1. Nastavite vpenjalno matico in okrasni prstan.
  2. Vzpostavili smo vzvod.
  3. Privijte šesterokotni vijak.
  4. Vračamo dekorativno kapo.
  5. Odprite vodo in vklopite mešalnik, da preverite njegovo učinkovitost.

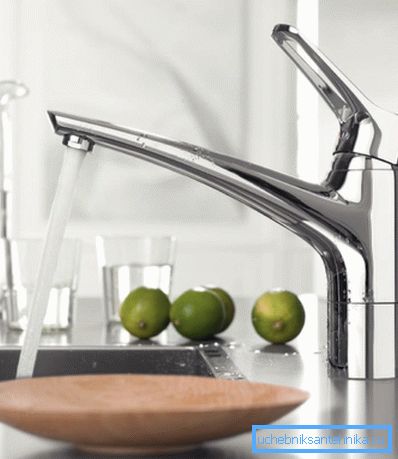

Pravilno deluje enojni ventil po izvedbi nadomestnega vložka

Celotno zamenjavo lahko enostavno opravite z lastnimi rokami, če sledite zgoraj navedenim priporočilom.

Zaključek

Enoročni vzvodi so danes na voljo v stanovanjih, hišah in kopalnicah javnih stavb. Glavni elementi, ki so odgovorni za njihovo pravilno delovanje, so posebni vložki, ki neposredno izvajajo zelo mešanje proizvedene vode. So zelo praktični in preprosti v svoji napravi. Redko se zlomi, in ko se to zgodi, ga je enostavno zamenjati.

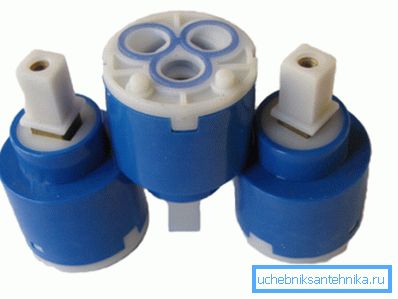

Kartuše: zgornji in spodnji pogled

Videoposnetek v tem članku vam bo omogočil dodatno študijo materialov, ki so neposredno povezani z opisano temo. Enostavnost naprave zagotavlja njegovo praktičnost.
