Mešalni ventil: naprava, načelo delovanja, uporaba

Trosmerni mešalni ventil je pogosta vrsta zapornih in krmilnih ventilov, ki se uporabljajo v hidravličnih in pnevmatskih sistemih za reševanje številnih problemov. Pri sistemih za ogrevanje in tople vode je ta vrsta okovja nepogrešljiva in se uporablja zelo široko. Povedali bomo o oblikovanju in namenu mešalnega ventila.

Na sliki je prikazan termostatski mešalnik.

Triglavni ventil

Namen

Primer kakovostnega izdelka s termostatsko glavo.

Mešalni ventili se uporabljajo zelo široko, saj vam omogočajo, da rešite številne težave, v večini primerov pa ta alternativa ni možna. Naprava ima obliko običajnega čepa, to je, da ima dva vhoda in en izhod.

Če bomo v vodotoke poslali vodne tokove z različnimi temperaturami (hladno in vroče), bomo lahko na izhodu dobili naslednje možnosti:

  1. Hladna voda teče prosto od vstopa (A) do odvoda (AB), vroča voda ne vstopa v vtičnico;
  2. Hladna in vroča voda istočasno pridejo do izhoda (AB), medtem ko se njihovi tokovi mešajo in voda ima povprečno temperaturo;
  3. Hladna voda je blokirana in samo visoka temperatura (B) teče v izhod (AB).
Shema z oznako dovodov.

Včasih je tudi četrti položaj - ko sta oba kanala zaprta in voda ne vstopa v izhod. V tem primeru se naprava pravilno imenuje štirismerni ventil.

Če dovod priključimo na izhod, dobimo naslednje rezultate:

  1. Tok se premika iz izhoda (AB) na vhod (A) in ne vstopa v vhod (B);
  2. Iz izstopne cevi (AV) voda teče v vstop (B) in ne vstopa v vstop (A);
  3. Tok je razdeljen na oba kanala.
Glavne funkcije mešalnika.

Bodite pozorni! Vidimo, da je naprava zmožna mešati dva toka, odpreti tok enega kanala in blokirati tok drugega, deliti tok v različne kanale in pretakati tok v drug kanal.

Te funkcije se pogosto uporabljajo. V sistemih za oskrbo s toplo vodo in ogrevanje so mešalni ventili v večini primerov nameščeni za hladno vodo ali vodo iz povratne cevi v vročo hladilno sredstvo, da dosežejo potrebno temperaturo dovoda.

Na primer, sistem talno ogrevanje. Znano je, da mora biti temperatura toplotnega nosilca v obodu ogrevane talne površine 40-50 ° C, vendar pa gre za toplotni nosilec, segret na 90-95 ° C.

Da bi rešili težavo, je pred talnim ogrevalnim kolektorjem nameščena mešalna enota, pri kateri se trojni ventil uporablja za pridobivanje temperature tekočine od povratka na dovod in tako doseže želeno temperaturo.

Črpalka in mešalni vozel toplotno izoliranega poda.

Trosmerni ventili se uporabljajo tudi v mešalnikih z elektronskim ali termostatskim nadzorom, v prezračevalnih sistemih, v različnih komponentah avtomobilske opreme in hidravličnih sistemih širokega namena.

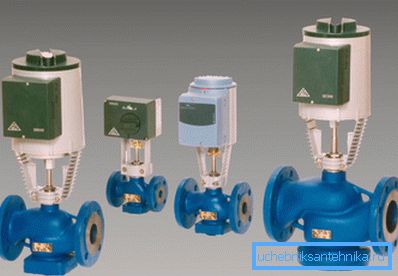

Izdelki za industrijsko uporabo.

Te enote seveda najdejo najširšo aplikacijo na transportnih in storitvenih cevovodih.

Naprava in načelo delovanja

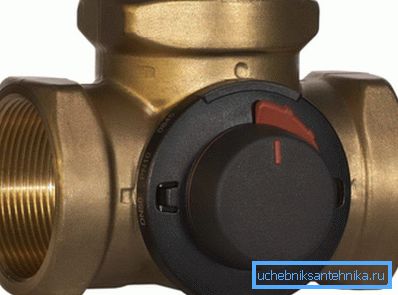

Za izdelavo telesa se uporablja medenina.

Da bi bolje razumeli delovanje mešalnega ventila, je treba upoštevati njegovo napravo.

Če ne vnesete vseh podrobnosti, ima izdelek naslednjo strukturo:

  • Telo medenine v obliki čepa in četrtega izhoda, ki ga zapira nastavitvena šoba;
  • V nastavitveni vtičnici je nameščen mehanizem za zaklepanje in nastavljanje, ki je stožec v obliki stožca, krogle ali sektorja, kot tudi vretena, povezana z zamaškom, ki omogoča, da se mešalni ventil vrti ali premakne;
  • Plutovino sedlo s posebnimi tesnili iz sintetičnega kavčuka, plastike ali PTFE;
  • Ročni gumb za nastavitev, termostatična šoba ali servo.
Ko obrnete sektor, se eden od kanalov rahlo odpre, drugi pa se zapre.

Za sisteme tople vode in ogrevanja se najpogosteje uporabljajo ventili s sistemom za nastavitev palice ali konusa. Steblo je priključeno na stožčasti čep, in ko se premika navzgor in navzdol, je nastavljen tok.

Praviloma za nadzor takega mešalnika se uporablja termostatska glava, katere aktuator reagira na ekspanzijo posebne tekočine, ki reagira na spremembo izmerjene temperature.

Temperaturni senzor se lahko namesti v napravo ali ga lahko premaknete na oddaljeno točko sistema. Najpogosteje se termična glava prilagodi v 30-60 ° C.

Naprava je termostatski mešalnik.

V naprednejših sistemih avtomatskega krmiljenja ali pametnih sistemih za domove lahko mešalne enote nadzorujejo krmilniki. Nato ventil stebla regulira servo, ki sprejema ukaze iz krmilnika. To doseže najbolj subtilen in natančen nadzor.

Ventil v mešalni enoti je opremljen s servo pogonom.

Na splošno je treba reči, da so v sodobnih sistemih za ogrevanje in toplo vodo največje priljubljenosti termostatskih mešalnih enot, saj omogočajo pridobivanje vode na določeni temperaturi brez človeškega posredovanja.

Hkrati je precej visoka stabilnost in zanesljivost naprave, kar je zelo pomembno pri uporabi v sistemih, katerih cena presega polletno plačo.

Termična glava z daljinskim senzorjem.

Bodite pozorni! Večina sodobnih modelov ima tako zasnovo, ki vam omogoča povezavo z različnimi glavami - termostatskimi, z daljinskim senzorjem, servom in ročnimi nastavitvami.

Skupščina

Primer namestitve izdelka.

Če nameravate sami namestiti ventil, vam bo malo koristilo nekaj navodil.

Pravzaprav ni težko namestiti, zlasti ker se nanaša na sodobne modele za oskrbo s toplo vodo in ogrevalne sisteme, vendar še vedno.

  1. Najprej moramo takoj upoštevati, da je za normalno delovanje in vzdrževanje naprave treba enostavno odstraniti. Da bi to naredili, so na obeh straneh nameščeni krogelni ventili in priključki morajo imeti zaporne matice ali ameriške adapterje.
Kot vidite, je mešalnik povezan z zapornimi ventili in vijaki.
  1. Drugič, bolje je zagotoviti proizvod s grobimi filtri za vodo, nato pa njegov mehanizem za zaklepanje in reguliranje traja dlje.

Termostati z daljinskim senzorjem, ki so nameščeni na dovodu hladilnega sredstva kolektorja do kontur tla, se navadno uporabljajo v mešalnih vozliščih toplih podov. To vam omogoča natančnejše nastavljanje temperature in povečanje zanesljivosti sistema.

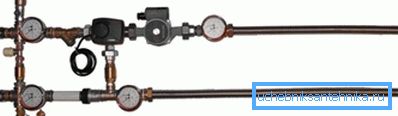

Na strani za vstop v vročo vodo je filter sito.

Za vgradnjo v oskrbo s toplo vodo, zlasti na ventila z elektronskim krmiljenjem, uporabljamo vezje s servo pogonom in regulatorjem. To vam omogoča hitro prilagajanje temperature vode in hitro odzivanje na spremembe v njej.

Tudi pri uporabi sanitarne vode uporabite modele z ročnim upravljanjem, da preklopite tok v različne kanale. V tem primeru ni mešalni ventil, temveč ločilni ventil.

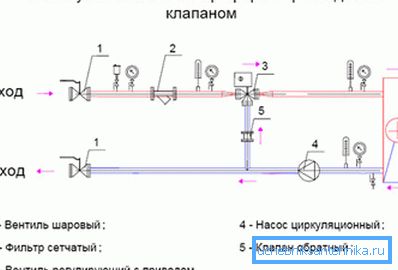

Vezava grelca s tremi priključki.

Za vezne kotle in grelnike, pa tudi indirektne sisteme ogrevanja, uporabite modele, podobne tistim, ki se uporabljajo v modulih mešanja črpalke toplih podov.

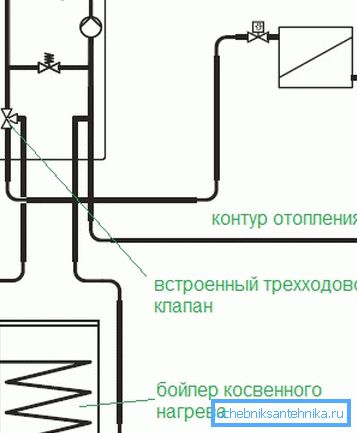

Včasih je mešalnik že zgrajen.

Pogosto so naprave že nameščene v tovarniški konfiguraciji kotlov za dvokrako za ogrevanje vode, kar omogoča pridobitev ločenega hladila in ločeno vročo vodo.

Zaključek

Ventil za mešanje vodnih tokov pri različnih temperaturah je nepogrešljiv sestavni del mnogih hidravličnih sistemov, vključno s sistemi ogrevanja in tople vode. Poznavanje principa njegovega dela in značilnosti aplikacije vam bo pomagalo bolje razumeti strukturo katere koli vodovodne sheme.

Videoposnetek v tem članku omogoča vizualizacijo dela izdelka.
