Domača kanalizacija - podroben vodnik za namestitev

Ni tako enostavno, da pravilno uredimo sistem odstranjevanja odtočnih kanalov iz hiše, kot se zdi na prvi pogled. Domača odplaka po SNiP mora ustrezati zahtevam glede mase in upoštevati več standardov hkrati. Vendar pa vam po navodilih v tem priročniku pomagajo preprečiti napake.

Regulativne zahteve za gospodinjske odplake

GOST za oskrbo z vodo in notranjo kanalizacijsko omrežje vsebujeta osnovne zahteve za gradnjo in obratovanje vodovodnih in sanitarnih sistemov.

Že v tej fazi se lahko v analizi literature veliko časa zapleti, saj je omemba kanalizacije in oskrbe z vodo v več dokumentih hkrati:

• SNiP 2.04.01-85 * - se lahko šteje za glavni dokument s celotnega seznama. Vsebuje osnovne podatke, potrebne za namestitev;
• SNiP 2.01.09-85 - uporablja se predvsem pri načrtovanju oskrbe z vodo;
• SNiP 2.04.03-85 - pozornost se osredotoča na hidravlični izračun elementov drenažnega omrežja. Ima vrednost za specializirane organizacije, vendar pri polaganju kanalizacije v hiši je komaj koristna;
• SNiP 2.04.07-86 * - ureja načine ogrevanja vode za centraliziran sistem za oskrbo s toplo vodo, vsebuje tudi navodila za dodatno čiščenje vode;
• SNiP 3.05.01-85 - od tu se lahko naučite samo pravil za namestitev sanitarnih naprav v višino;
• GOST 2874-82 * - postavlja zahteve za kakovost vode.

Prav tako je treba omeniti SNiP 3.05.04-85 *, vendar v glavnem duplikat SNiP na notranja omrežja: odplake iz leta 1985.

Na podlagi analize teh standardov je mogoče oblikovati splošne zahteve, ki jih mora izpolnjevati kanalizacijski sistem v hiši:

• odpadne vode je treba izpuščati le skozi zaprti cevovodi pod vplivom teže;
• povezava vseh vodovodnih napeljav s cevovodom mora potekati skozi vodovodni kanal v kanalizacijskem sistemu;

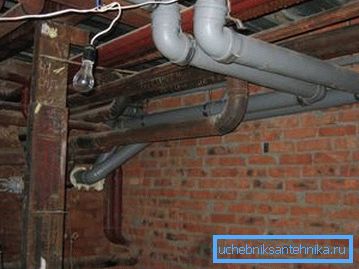

• v zvezi s postavitvijo je dovoljeno uporabljati metodo polaganja odprtih cevi v kletnih in polsmestnih prostorih. V drugih primerih se uporablja skrita metoda polaganja (za dodelavo zidov, v rudnikih, posebnih škatlah itd.);

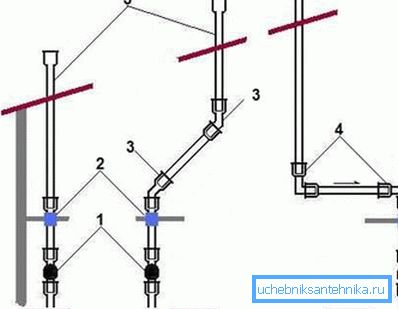

• tudi GOST za oskrbo z vodo in notranja kanalizacijska omrežja zahtevajo prezračevanje kanalizacijskega sistema. Prezračevanje se izvaja s pomočjo dvižnih plošč in prikazano na strehi, najmanjša višina nad nivojem strehe je 0,3 m;

• povezava posameznih elementov cevovoda poteka v obliki zvonca z uporabo tesnil.

Polipropilen ali PVC?

V zadnjem času je plastika zamenjala običajne jeklene cevi ali cevi iz litega železa, poleg majhne teže, takšen cevovod še vedno ne rjavi in ​​ima zavidljivo vzdržljivost. Izbira je najpogosteje med cevmi iz polipropilena in PVC cevi.

Polipropilenske cevi imajo večjo občutljivost na temperaturo, zaradi česar je potrebno uporabiti kompenzacijske šobe za odpravo sprememb v dimenziji. Njihova moč se zmanjša s povečano temperaturo odplak.

PVC cevi so brez takšnih pomanjkljivosti. Lahko samo pritožite, da ta material ne dopušča dolgoročne izpostavljenosti visokim temperaturam in ni tako plastičen kot polipropilen.

Na splošno se PVC cevi najpogosteje uporabljajo za notranji kanalizacijski sistem. Polipropilen se lahko uporablja na izbranih področjih.

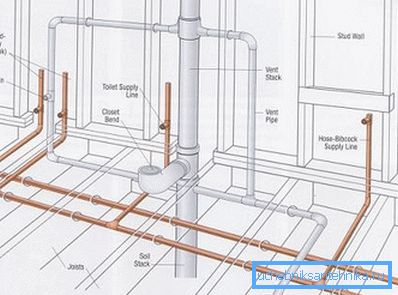

Načrtovanje gospodinjskih odplak

Načrtovanje je potrebno ne le zato, ker lahko primerjate več možnosti za odlaganje odplak in nato izberete najpreprostejši. Na tej stopnji se določijo tudi zahtevana dolžina cevi in ​​potrebni priključki za notranjo kanalizacijo.

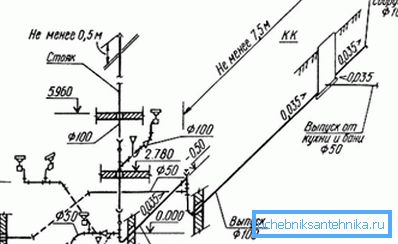

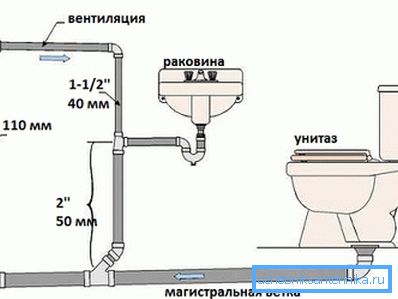

Preprost kanalizacijski sistem se lahko hitro projicira na list papirja.

Navodilo na tej stopnji je videti tako:

• lestvica pripravljenega doma / tlorisa;
• določi lokacijo sanitarnih naprav v načrtu;

• diagram prikazuje cevovod, poleg tega pa so potrebni tudi elementi za pritrjevanje (čevlji, adapterji, kolena itd.) v obliki simbolov;
• ne smemo pozabiti, da je prezračevanje kanalizatorja prikazano na strehi hiše, to se upošteva pri izračunu celotne dolžine cevovoda.

Predlagano zaporedje ukrepov je treba ponoviti za vsako nadstropje. Pri izračunu potrebnega števila oblikovanih elementov je treba upoštevati splošna pravila za opravljanje dela in zahteve za notranjo odplake.

Splošna pravila za vgradnjo gospodinjskih odplak

Notranja oskrba z vodo in kanalizacija po SNiP je treba urediti v skladu z naslednjimi pravili:

• Cevi s premerom 110 ali celo 150 mm se praviloma uporabljajo za notranje odplake, Izjema se lahko šteje za del cevovoda, na primer iz kuhinjskih napeljav;
• najmanjši priporočeni premer za dvigalo je 110 mm;

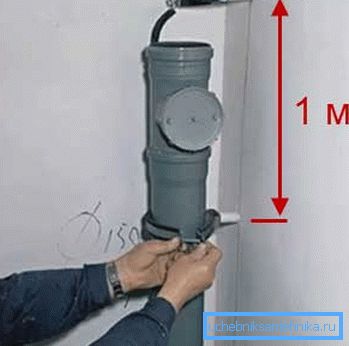

• ne pozabite na objemke. Objemek mora biti pod vsako povezavo elementov cevovoda, največja razdalja med objemkami je 0,4 m. Pri namestitvi dvižnika so objemke nameščene po 1 m;
• število pasti je enako številu vodovodnih napeljav;

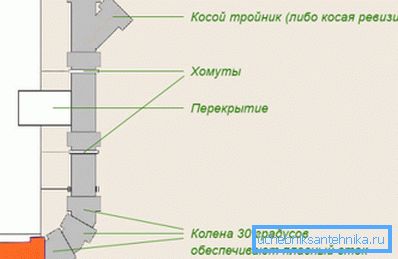

• število vogalov mora biti minimalno, zato je zaželeno zagotoviti gladko povezavo cevovodnih odsekov, za to lahko na primer namesto da bi se povezali pod kotom 90? dovoljeno je uporabljati 3 kolena od 30 °;

• po vsakem koraku je urejena revizija - navaden čep z odprtinskim pokrovom;
• peščena past za gospodinjske odplake - ni zahtevan element. Vendar pa majhne količine pesek pasti (ne več kot 0,1 m³) lahko namestite pod umivalnik. To zmanjšuje tveganje onesnaženja odplak.

Bodite pozorni! Nagib vodoravnih cevi notranjega kanalizacijskega sistema se lahko poveča na 3-4 cm za 1 m. Zaradi povečanega pretoka se lahko izognemo blokadi cevi.

Navedena pravila se lahko štejejo za univerzalna.

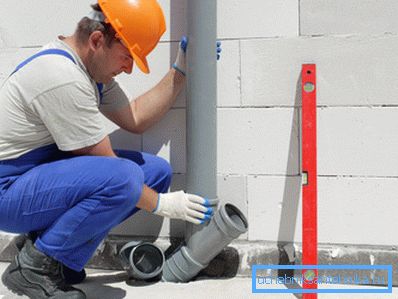

Notranja kanalizacijska naprava

Na splošno se namestitev kanalizacijskega sistema začne iz greznice in sanitarne opreme. Vgradnja notranje kanalizacije se pogosto izvaja v smeri od izpušne cevi do napeljave vodovodne napeljave.

Delo poteka v treh fazah:

• namestitev dvižnega voda;
• postavitev tla;
• priključitev na sanitarno opremo, namestitev trapikov v prho itd.

Vertikalna montaža

Do začetka namestitve notranjega kanalizacijskega sistema je treba zaključiti glavne gradbene projekte. Kar zadeva večnadstropne stavbe, morajo biti odprtine v stropih pripravljene, poleg tega pa mora biti znana tudi stopnja končnega tal.

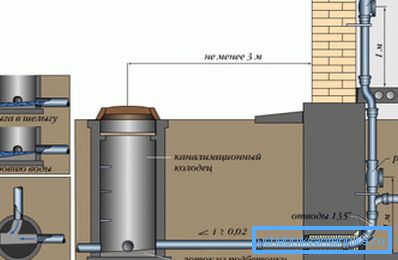

Sama po sebi je enostavno namestiti dvižni vodnik - morate samo povezati dele cevi skupaj in namestiti čevlje na pravih mestih. V vsakem nadstropju in v kleti je priporočljivo namestiti revizijske poševne čevlje. Zahvaljujoč njih je mogoče čiščenje odplakniti ročno.

Priporočljivo je, da pritrdite objemke tako, da je obroč neposredno pod raztegnitvijo vtičnice. Zaradi tega se cevi ne vodijo zgolj horizontalno, ampak se tudi ne premikajo navpično.

V prostem času v zasebnih domovih skoraj ni nikoli ostalo. Lahko jih prikrijejo, na primer z uporabo majhne mavčne plošče. Po tem lahko začnete postavljati vodoravni cevovod na tla.

Priključitev sanitarnih naprav z dvigalom

Načeloma se lahko cevi položijo v obe smeri (od dvižne strani do sanitarne naprave ali obratno). V tej fazi je še posebej pomembno opazovati naklon cevovoda.

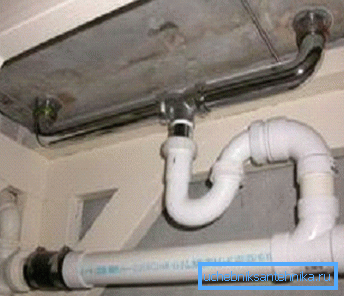

Bodite pozorni! Pri nameščanju iz sanitarne napeljave v napravo se mora najprej priključiti hidravlična ključavnica v obliki črke S. Zaradi vodnega mostu v prostoru ne bo vstopil neprijeten vonj iz odplak, stroški takšne gradnje pa so nizki.

Sledi vodoravni del plinovoda do dvižnika. Da bi zagotovili potrebno nagibanje cevi, je dovoljeno postaviti tesnila pod cev, če ni pritrjena s sponkami. Razdalja med tesnjenjem ne sme presegati 1 m.

Kaj naj iščem, ko je kanalizacijska naprava

Malo stvari, kot vedno, igrajo pomembno vlogo.

Posebno pozornost je treba nameniti takšnim dejavnostim:

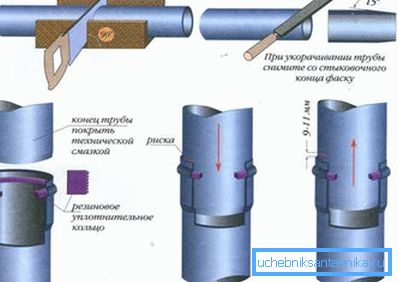

• cevno rezanje. Ko je delo opravljeno ročno, se najpogosteje uporablja žaga ali niz. Pred zvonjenjem morate odstraniti pločevinke z rednim nožem in odstraniti posnetek z roba cevi;

• vsi priključki morajo biti zapečateni, zato so površine cevi zatesnjene s tesnilom pred priključkom;

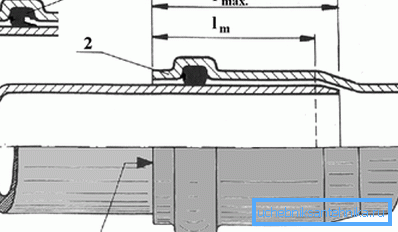

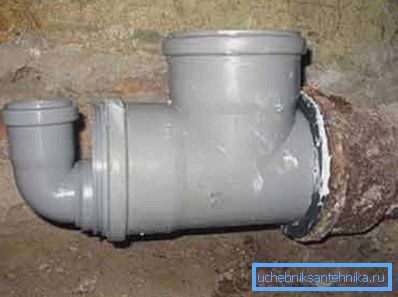

• Plastične cevi lahko priključite na primer z litino. V tem primeru se uporablja gumijasta manšeta. Prvič je lepljena s tesnilom na notranji površini cevi, nato pa se vanj vstavi plastični cevovod;

• pri polaganju cevi skozi betonska tla je priporočljivo izdelati luknjo v premeru, ki je večji od cevi. Potem je skozi ta kanal postavljen cevovod in izoliran.

Povzemanje

V vsaki hiši je treba rešiti vprašanje drenaže. Če je hiša načrtovana samo notranja kanalizacija - PVC cevi bodo odlična izbira. Zaradi visoke zmogljivosti, predvsem trajnosti, so postali še posebej priljubljeni v zadnjih letih. Kar se tiče tehnologije kanalizacijskih naprav, bo kljub številnim predpisanim zahtevam vsakdo zmožen obvladati to nalogo.

Video v tem članku se osredotoča na tehnično stran vprašanja.
