Ekspanzijski rezervoar za ogrevanje: vrste opreme, odprti in

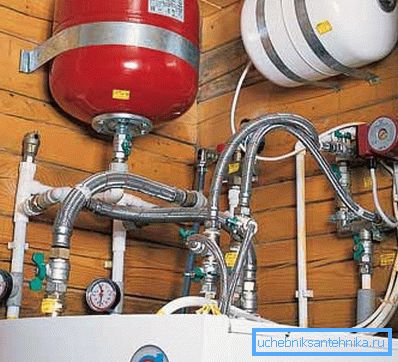

Za normalno delovanje ogrevalnega sistema so potrebni ne samo ogrevalni kotli, cevi in ​​radiatorji. Pomembno vlogo ima dodatna oprema: zračni ventili, termostati, ventili itd. Prav tako so pomembni ekspanzijski rezervoarji za ogrevanje, zaradi česar se v cevovodih vzdržuje zahtevani tlak tekočine in odstranjujejo presežni zrak. O tem, zakaj je ta element sistema potreben, kako izbrati primeren model in ga sam namestiti, preberite na.

Vrste opreme

Izbira te enote se mora začeti z upoštevanjem obstoječih modelov na trgu.

Sodobne tehnologije namestitve ogrevalnih sistemov zagotavljajo, da je ekspanzijska posoda v ogrevalnem sistemu lahko:

• odprti tip - je rezervoar brez tlačne posode, kjer lahko kadarkoli zlijete uporabljeno hladilno sredstvo, če je potrebno;
• zaprti tip (membrana) - hermetično posodo, deljeno s prilagodljivo pregrado: na eni strani je hladilna tekočina, na drugi strani - črpani zrak ali posebni plin.

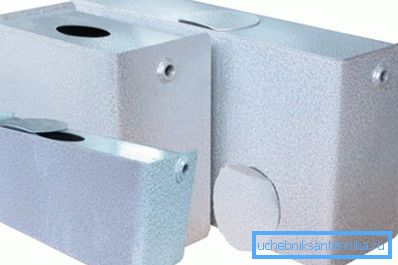

Odpri

Prednosti te vrste opreme v enostavni namestitvi in ​​vzdrževanju. Odprta ekspanzijska posoda za ogrevanje ne zahteva namestitve pip, ločilne membrane in hermetičnega pokrova, ki ščiti notranjost pred prodiranjem zraka.

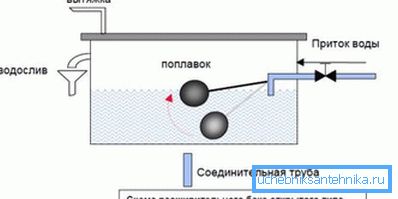

Nadomestilo izgub hladilne tekočine, ki je v tem primeru neizogibno, je izvedeno na najpreprostejši način: morate z vodo redno zalivati ​​vodo do želene ravni. Čeprav imajo številni modeli vhod za povezavo vodovodne napeljave.

Oblika zmogljivosti ni pomembna. To je lahko ploska kovinska škatlica ali cev, katerega prostornina zadostuje za sprejem toplotnega nosilca, ki se premakne s segrevanjem.

Kljub temu, da je cena takšne rešitve minimalna, ima odprta ekspanzijska posoda ogrevalnega sistema več pomembnih pomanjkljivosti:

• potrebo po neprekinjenem nadzoru nivoja vode v rezervoarju in njegovem dopolnjevanju;

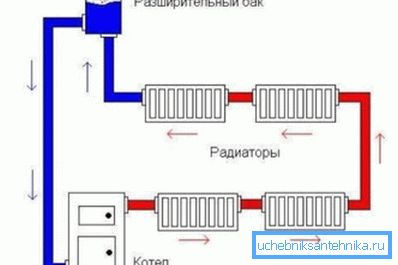

• Težave pri izbiri kraja za namestitev (navodila za namestitev zahtevajo namestitev na najvišji točki, kar je zelo težko, če hiša nima podstrešne sobe);
• nizek tlak v hladilniku v radiatorjih in grelnih ceveh;
• kovinske korozije - cevi, rezervoarji, radiatorji itd .;
• potreba po izolaciji - v nekaterih primerih lahko hladilno sredstvo zamrzne (še posebej, če podstrešje hiše ni ustrezno izolirano).

Nasvet! Po pregledu navedenih pomanjkljivosti se vprašajte: ali potrebujete takšen rezervoar? V večini primerov je bolje porabiti malo več denarja in kupiti naprednejšo enoto. Je nekoliko dražji, vendar vam koristi ne bodo razočarane v odločitvi.

Zaprto

Tukaj bomo podrobneje razmislili o membranskem ekspanzijskem rezervoarju: za gravitacijski sistem za ogrevanje morda ne bo potrebno (čeprav je ta izjava tudi sporna), vendar podnebno omrežje s prisilnim kroženjem toplotnega nosilca običajno zahteva namestitev te posebne opreme.

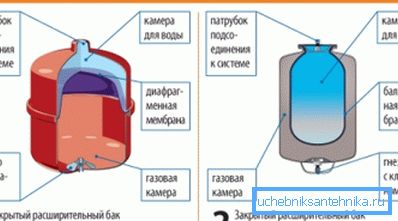

Zaprta ekspanzijska posoda ogrevalnega sistema je lahko dve vrsti:

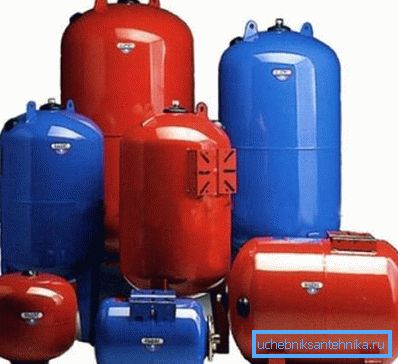

• z membrano iz gumijaste gume - takšne enote so barve modre, cenejo manj, vendar manj trpežne in trajne (membrana lahko poči, če tlak v ekspanzijski posodi ogrevalnega sistema presega določeno raven);
• s tehnično gumijastimi membranami - to so boljši izdelki, ki so prekriti z rdečo barvo (za razlikovanje modelov med seboj).

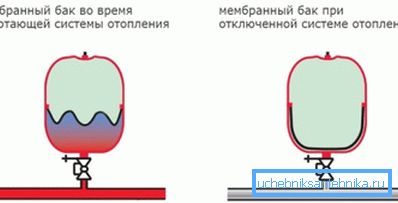

Načelo delovanja naprav je enako in izredno enostavno: kot se dvigne temperatura, povečuje se volumen hladilne tekočine in njen presežni tok v rezervoar, stiskanje zraka za membrano in povečanje njegovega tlaka. Ko se voda ohladi, se zgodi obratno.

Odvisno od načina pritrditve membrane se razlikujejo:

• rezervoarji z odstranljivo elastično predelo - v primeru poškodb se lahko zamenjajo brez demontaže posode;
• cisterne s fiksno membrano - v tem primeru boste morali spremeniti celoten rezervoar, ki pa kljub temu stane veliko manj kot prejšnja različica.

Razširitveni rezervoarji za ogrevalne sisteme, opremljene s prirobnico (odstranljivo), imajo več prednosti:

• prenese večji pritisk;
• lahko se montirajo tako vertikalno kot horizontalno;
• zagotovite možnost za hitro zamenjavo membrane v primeru porušitve.

Nasvet! Da bi se izognili poškodbam pregradne stene, je priporočljivo, da se ob zagonu segreje minimalni način delovanja, nato pa se tlak v sistemu počasi dvigne. Ventil lahko namestite tudi z merilnikom tlaka, skozi katerega se odvajajo presežni zrak ali voda.

Nasveti za izbiro

Pred izbiro določenega tipa posode za vgradnjo v ogrevalni sistem priporočamo, da se seznanite s pozitivnimi vidiki uporabe zaprtih ekspanzijskih posod.

Malo je verjetno, da boste po tem dvomili:

• ga ni potrebno namestiti na vrhu ogrevalne mreže, kar omogoča prihranek pri nakupu in polaganju cevi;
• rezervoar z membrano ima manjšo velikost kot rezervoar odprtega tipa;
• izguba hladila zaradi izhlapevanja je izključena;
• toplotne izgube, ki so neizogibne pri nezadostno izoliranih odprtih posodah, so čim manjše;
• kovinski deli ogrevalnega sistema so bolje zaščiteni pred korozijo, ker zatesnjena posoda preprečuje vstop zraka v cevovode in radiatorje;
• prisotnost zaprtega ekspanzijskega rezervoarja omogoča ogrevanje s povečanim tlakom hladilne tekočine.

Nasvet! Poleg oblikovnih funkcij bodite pozorni tudi na ime proizvodnega obrata, ki je izdelal ekspanzijsko posodo. Kakovost je neposredno odvisna od tega. Najbolj znani izdelki podjetja Reflex, Zilmet, Aquasystem, Cimm. Ti ekspanzijski rezervoarji za ogrevanje so dobro uveljavljeni v gravitacijskih sistemih ogrevanja in v omrežjih s prisilno organizacijo kroženja tekočin.

Postopek namestitve

Izbira ekspanzijske posode za ogrevanje in nakup je samo polovica bitke. Prav tako je pomembno, da pravilno namestite opremo. Od tega je neposredno odvisno od učinkovitosti svojega dela in trajnosti.

Postopek namestitve je naslednji:

1. Zagotovite, da je temperatura okolice nad 0 stopinj Celzija. V nasprotnem primeru je potrebno delo odložiti do segrevanja.
2. Pred zaključkom namestitve omogočite hiter dostop do zračnega ventila. To vam bo omogočilo hitro prilagajanje tlaka v zgornjem (plinskem) delu rezervoarja in preprečite zlom membrane.
3. Po končani namestitvi noben predmet ne sme ovirati dostopa do ventilov in odtočnih ventilov.
4. Rezervoar mora biti nameščen tako, da na njeno zunanjo površino ni pritiska. Zlasti poskrbite, da se grelne cevi ne dotikajo stene posode.
5. Priporočljivo je namestiti dodatni regulator tlaka tekočine. To bo pripomoglo k odstranitvi odvečne hladilne tekočine, s čimer bi preprečili uničenje rezervoarja v nujnih primerih.
6. Rezervoar mora biti nameščen na odseku cevovoda, s katerim je že ohlajeno hladilo v grelni kotel. Vendar pa ne blizu vstopa slednje.

Zaključek

Razširitveni rezervoar je kljub navidezni nepomembnosti pomemben element ogrevalnega sistema. Prav to preprečuje njegovo uničenje zaradi povečanja tlaka in preprečuje nastanek zračnih vtičev, kar zmanjšuje učinkovitost dela. Za več informacij o drugih potrebnih elementih klimatskega sistema doma, se lahko naučite iz spodnjega videoposnetka.
