Kako je potrebno nepovratni ventil za odplake in kje naj bo

Najboljši kazalnik kakovosti in neprekinjenega delovanja gospodinjske odplake je njegova visoka zmogljivost. Takoj, ko blokada nastane v katerem koli od svojih točk, se onesnaženi odtoki ne bodo mogli popolnoma odcepiti v sprejemni zbiralnik, zaradi česar se bo raven vode dvigovala in tekočina bo skozi odprtine za izpust v notranjost prostora. Da se to ne bi zgodilo, je na izstopu vsake sanitarne naprave nameščen kontrolni ventil za kanalizacijo 50 mm, na mestu priključitve kolektorja pa v centralni dvižnik je nameščen kontrolni ventil s premerom 110 mm.

Namestite povratni ventil v kanalizacijski kanal.

Uporaba povratnega ventila v notranjem kanalizacijskem sistemu

Če želite natančno razvrstiti vprašanje, zakaj je potreben kontrolni ventil, bo ta članek obravnaval različne modele takšnih naprav za uporabo v gospodinjstvih.

Poleg tega bo predstavljeno podrobno navodilo, v katerem so označeni najprimernejši kraji za namestitev te naprave, opisane pa so tudi vse funkcije namestitve in nadaljnjega vzdrževanja.

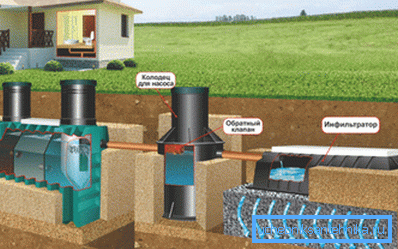

Diagram namestitve naprave v avtonomni kanalizacijski sistem.

Dodelitev naprave

Večina domačih sistemov za zbiranje in odstranjevanje čistilnih naprav deluje na načelu brez tlaka, to pomeni, da se voda znotraj nje premika po gravitaciji zaradi naravnega nagiba cevi skozi celotno kanalizacijsko omrežje. Če na katerem koli mestu voda naleti na oviro, njena raven začne rasti, napolni celoten sistem in se premika v nasprotni smeri, dokler ne najde drug izhod.

Najpogosteje se ta izhod nahaja v pritličnem stanovanju večnadstropne zgradbe ali v primeru lokalnega zapora v sanitarnih prostorih z nizko razporeditvijo odtočnih odprtin (kad, tuš kabina).

Kot je že razvidno iz imena, se različni modeli kontrolnega ventila uporabljajo v kanalizacijskih sistemih, da se prepreči povratni tok odplak v primeru neugodnih razmer.

Povratni tok vode v sistemu brez tlaka lahko v večini primerov povzročijo naslednji dejavniki:

  1. Zamašitev kanalizacijskega sistema zaradi izpiranja velikih ruševin, živilskih odpadkov, krpe, plenic in drugih komunalnih trdnih odpadkov v stranišče. Nižje tlorisno stanovanje se nahaja v visoki stavbi, bolj je dovzetna za poplave, zaradi blokade.

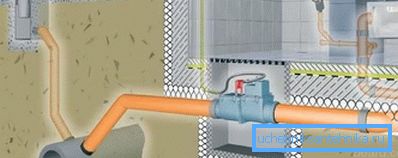

Namestitvena shema naprave v odtočnem razdelilniku hiše.
  1. Neupoštevanje nagiba kota kanalizacijskih cevi lahko sčasoma povzroči zmanjšanje notranjega dela in nastanek blokade. Preveč plitva nagiba ne zagotavlja zadostne hitrosti vode, ki je potrebna za odstranjevanje maščob in trdnih delcev od sten kanalizacijskih cevi. Hkrati prevelik kot vodi v močno povečanje hitrosti vode, na kateri ne more odvzeti smeti, temveč ga samo opere, in ga obide od zgoraj.
  2. Če se nevihta ali poplavne in fekalne kanalizacijske sisteme združijo v en sistem, z močnimi padavinami ali dolgoročnimi padavinami, je mogoče znatno povečati nivo vode, ki lahko v odsotnosti nepovratnega ventila povzroči vstop v sanitarne naprave v zasebnem sektorju.
  3. V avtonomnih sistemih za uporabo gospodinjskih odpadnih voda so lahko spremembe sezonske podzemne vode in poplave septične jame med obilnimi deževniki ali poplavami vzrok za preusmeritev odplak.
Na sliki je prikazano načelo delovanja povratnega ventila ploščatega tipa v vertikalnem dvižnem vodu.

Nasvet! Drugi argument v korist namestitve povratnega ventila je, da taka naprava preprečuje vstop glodavcem, podganam in drugim škodljivcem iz kanalizacijskega kolektorja v prostor.

Načelo delovanja

V večini primerov so varnostni ventili iz kovine ali PVC plastike, vendar so v gospodinjskih sistemih najpogostejši plastični modeli.

Kljub raznolikosti takih naprav v načinu delovanja so vsi ventili za čiščenje odplak lahko razdeljeni na dve vrsti.

  1. Kroglični ventil s kovinskim prirobkom je lahko izdelan iz litega železa, jekla ali medenine.. Zaporna naprava v tem primeru je vzmetna kovinska kroglica, ki se nahaja v večjem premeru. V normalnem načinu voda tiho teče mimo krogle in ko pride do protitokov, kanalizacija pritiska kroglico proti sedežu ventila in s tem popolnoma blokira notranji del cevi.
  2. Navojni ventil je običajno izdelan iz toge plastične plastike in je najpogosteje nameščen v sodobnih kanalizacijskih sistemih polimernih cevi.. Osnova njegovega dela je plastična plošča z gumijastim tesnilom, ki je prosto pritrjena v ohišju na vzvodu vzvoda. V normalnem načinu se plošča pritisne na sedlo pod lastno težo in ne ovira prostega pretoka odpadne vode. V primeru ponovitve tekočine se plošča pritrdi na sedlo pod tlakom iz glave in hermetično zapira notranji del cevi. Po zmanjšanju tlaka na držalni strani se plošča sprosti, ventil pa se samodejno preklopi na normalno delovanje.

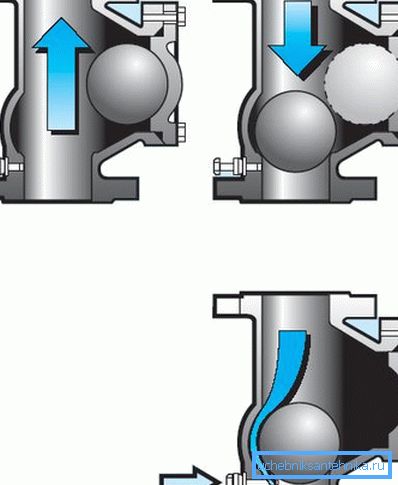

Naprava in načelo delovanja tipala krogličnih ventilov.

Nasvet! Enostavnost vgradnje in nizka cena zaščitnih naprav postavlja njihovo namestitev v število obveznih del pri gradnji kanalizacije za lastnike stanovanj, ki se nahajajo v tretjem nadstropju.

Namestitvene strani

Ventili za odplake so na voljo v različnih izvedbah in se razlikujejo po velikosti, pretoku in premeru priključenih cevi. Za popolno zaščito kanalizacijskega sistema se na mestu odvoda vodoravne kanalizacije iz vsakega posameznega dvižnika (v kuhinji, kopalnici, kopalnicah) izvede vgradnja varnostnih ventilov.

Poleg tega je za preprečitev lokalnega prelivanja odpadnih voda znotraj hiše ali stanovanja priporočljivo namestiti dodatno zaščitno napravo na izstopu vsake sanitarne naprave.

  1. Za namestitev na izhodu različnih vodovodnih napeljav (kad, umivalnik, tuš) se najpogosteje uporablja majhen nepovratni ventil s premerom 50 mm s plastično povezavo.
  2. Kot splošna zaščitna naprava pred vdorom vode iz navpičnega dvižnega voda se za PVC cevi s premerom 110 mm uporablja povratni kanalizacijski ventil v115.
  3. Vgradnja varnostne naprave je potrebna tudi, če je v sistemu vgrajen odsek z nasprotnim kotom naklona kanalizacijskih cevi. V tem primeru je nameščen na najnižji točki takega oddelka.

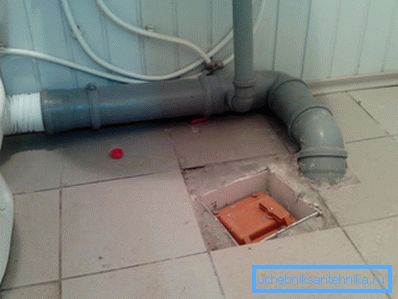

Pri izbiri mesta namestitve je potrebno zagotoviti prost dostop do naprave za redno vzdrževanje in popravilo.

Nasvet! Poleg vodoravnih kolektorjev je dovoljena vgradnja zaščitne naprave na vertikalni dvižnik. Istočasno je med namestitvijo pomembno zagotoviti, da puščica na telesu ustreza smeri gibanja odpadne vode.

Namestitev in vzdrževanje

Namestitev zaščitnih naprav v obstoječi kanalizacijski sistem ne predstavlja posebnih težav, pri opravljanju takšnega dela pa je treba upoštevati preprosta pravila in priporočila.

  1. Prerez kanalizacijskih cevi in ​​intenzivnost izpusta sanitarnih naprav morata biti v celoti v skladu s premerom dovodnih in izstopnih šob ter zmogljivostjo potnega lista zaščitne naprave.
  2. Pred namestitvijo nepovratnega PVC ventila za kanalizacijo 110 mm je potrebno izklopiti vodo skozi dvižni prostor večnadstropne zgradbe in po možnosti pozvati sosede, naj ne uporabijo odtekanja vode.

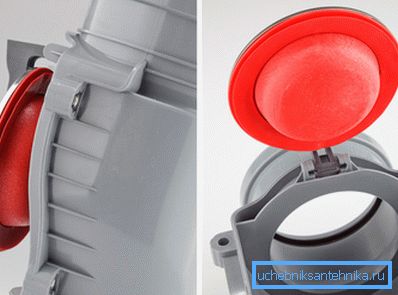

Pogled na notranjo stran in pokrov diska (zgornji pokrov je odstranjen).
  1. Po namestitvi naprave morate preveriti tesnost vseh priključkov in poskrbite, da ni vibracij blokirne plošče ali kroglice. Da bi to naredili, naj sistem dobi kratkoročno maksimalno obremenitev, vizualno pregleda vse povezave in preveri napravo za prisotnost vibracij.
  2. Za čiščenje zaskočne plošče in sedeža ventilov iz prilepljenih ostankov in maščobnih odlagov odvijte štiri vijake na telesu naprave, odstranite pokrov in ga ročno očistite z gobico ali trdim čopičem, ki je potopljena v kateri koli detergent.

Na zgornjem pokrovčku številnih takšnih naprav je poseben vzvod, ki služi za zapiranje odtočne cevi, na primer v primeru močnega dežja ali med načrtovanimi vzdrževalnimi ali popravilnimi deli.

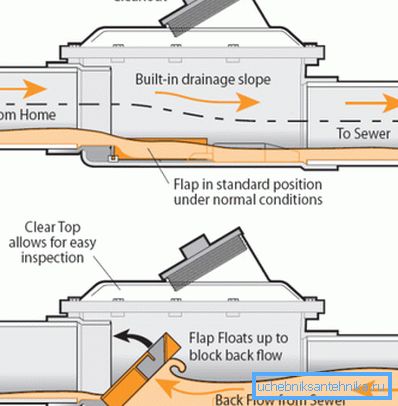

Shema delovanja v normalnem načinu in v obratnem načinu onesnaženega odplak.

Nasvet! Najbolj priporočljivo je namestiti zaščitne varnostne ventile hkrati z montažo celotnega kanalizacijskega omrežja med gradnjo hiše ali zamenjavo notranje napeljave.

Zaključek

Po branju tega članka postane jasno, da lahko z vgradnjo nepovratnega ventila za odplake s svojimi rokami varno zaščitite svoj dom pred neprijetnimi posledicami v obliki plavajoče fekalne snovi ali vstopom glodavcev skozi kanalizacijski sistem. Za več informacij o tej težavi si lahko ogledate videoposnetek v tem članku ali preberete podobna gradiva na naši spletni strani.
