Kakšna je naklon kanalizacijske cevi

Pri popravilu stanovanja, gradnji lastne hiše, zamenjamo ali namestimo nove inženirske sisteme, vključno s kanalizacijskimi sistemi. Enostavno, na prvi pogled, naloga z napačnim pristopom lahko ovira delovanje sistema za odvajanje odpadne vode. Mnogi popravljalci in lastniki stanovanj ne vedo, kakšen bi bil naklon cevi za kanalizacijo v stanovanju in zasebni hiši, in ga sestavite na podlagi lastne intuicije. V tem članku bomo povedali o kotu naklona kanalizacijske cevi po SNIP.

Izogibajte se napakam

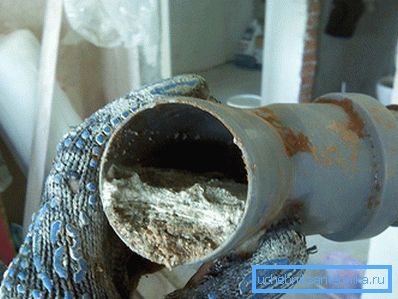

Zamašena kanalizacijska cev

Zelo pomembno je, da se vzpostavi pravilen nagib kanalizacijskih cevi, tako da vsi odtoki in odpadki s težo dosežejo kraj njihove odstranitve. Nezadostno povečanje stopnje vstopa v sistem v primerjavi z izhodom lahko povzroči zamudo trdnih in težkih komponent v cevi.

Mastne depozicije na stenah bodo prispevale k zamašitvi. Če so cevi močno nagnjene, se tekoča frakcija prepusti prehitro, pri čemer na dno cevi ostanejo težki delci. Zaradi postopnega kopičenja se bo pojavila blokada. Poleg tega bo hiter pretok tekočine povzročil nadtlak, kar bo vodilo k pojavu zračnega valovanja z izpustom neprijetnega vonja. Odseki kanalizacijskega omrežja se priporočajo enostavno, to je pomembno, ker na mestih, kjer se nahajajo koti, pogosto pride do zastojev.

Parametri in zahteve za odvodnjavno omrežje znotraj in zunaj prostorov se razlikujejo. Urejajo jih ustrezni predpisi - gradbeni predpisi.

Enostavni načini za izračun kota

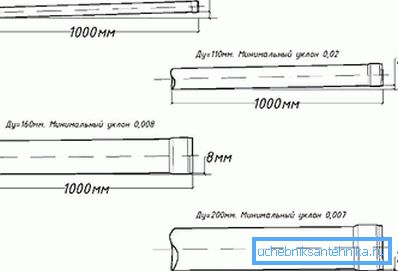

Nagib kanalizacijske cevi

V naslednjih podpoglavjih tega člena so podane vse potrebne formule in vrednosti za stroge izračune. Potrebne bodo v primerih, ko se načrtuje gradnja industrijskega obrata ali tista, kjer bodo zadevne službe za zagon izvedle inšpekcijski pregled. Doma, dovolj, da se spomnim nekaj preprostih pravil. Za kanalizacijsko cev s premerom 110 mm mora biti naklon 2 cm na meter, za cev 50 mm pa mora biti 3 cm za 1 m. Kaj pomenijo te številke? To pomeni, da če narišete črto vzdolž središčne osi cevi in ​​izmerite razdaljo od površine, potem je najprej 2 ali 3 cm večja kot na koncu.

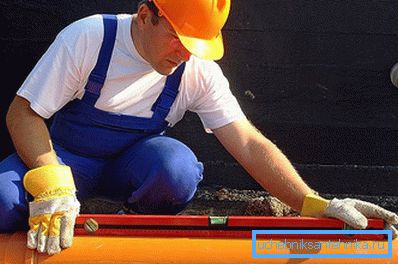

Kontrola ravni s priloženim drogom

Da bi upoštevali te odtenke, obstaja več rešitev:

  • Na steni ali drugi vertikalni površini je s pomočjo ravni zgradbe narisana ravna črta z dolžino 1 m. Od enega od robov segmenta je odložena navzgor 2 ali 3 cm. Zdaj je ta točka povezana z drugim koncem vlečene črte. Nova linija in bo ustrezala potrebnemu nagibu. Na njem je pritrjena stopnja in oznaka na mestu, na katerem je mehurček odstopil. Na označeni etiketi bo mogoče zagotoviti ustrezen kot.
  • Lahko naredite drugače. Če želite to narediti, potrebujete merilnik nivoja. Vzamemo majhen krov plošče in ga pritrdimo od spodaj do konca orodja s trakom ali trakom. To je treba narediti tako, da je palica debela 2 ali 3 cm, vse je odvisno od položene cevi. Na cev se uporablja naslednja stopnja. Del brez podloge naj bo poravnan s stranjo cevi, ki mora biti višja v ravnini. Zdaj se cev dvigne, dokler se mehurček ne ustavi točno na sredini.
  • Če dolžina cevi omogoča, lahko uporabite vodomer. Dve erlenmajerici so običajno označeni z lestvico. Na začetku je cev postavljena tako, da so vrednosti na nalepkah enake, ko se nivo pomirja, se en konec cevi dvigne tako, da voda gre 2 ali 3 cm. Če je raven 50 cm, se debelina črtice prepolovi.
  • V prisotnosti laserskega nivoja lahko projicirate linijo in jo zavrtite do želene vrednosti. Če se osredotočite na to, lahko zagotovite potrebno pristranskost.
  • V primeru, da bo cev vgrajena v žleb, se črpa črka, tako kot pri označevanju ravni. Povleče se na želeno dolžino in se odmakne.

Običajno je dovolj, da se prvi segment nastavi z dolžino enega metra, vsi ostali pa so nameščeni s prvim. Če izberete kot za cev, ki je 2 m, potem je treba vrednost nagiba podvojiti.

Predpisi za gospodinjske odplake

SNiP 2.04.01-85

Pri načrtovanju kanalizacijskega sistema v stanovanju (hiši) je potrebno upoštevati zahteve iz odstavka 8.3.2 Pravilnika SP 30.13330.2012 "Notranja oskrba z vodo in kanalizacija stavb. Posodobljena različica SNiP 2.04.01-85 * ".

Izračun nenevarnih kanalizacijskih cevovodov poteka iz pogojev najmanjše hitrosti pretoka 0,7 m / s in polnjenja cevovoda z 0,3. Izračun mora izpolnjevati pogoj:

kjer:

  • K = 0,5 - za cevovode z uporabo cevi iz polimernih materialov;
  • K = 0,6 - za cevovode drugih materialov;
  • V hitrost tekočine m / s;
  • d je premer cevovoda mm;
  • h - polnjenje cevovoda (višina nivoja tekočine v cevi), mm;

Treba je opozoriti, da je ta uredba od leta 2013 spremenila pogoje za sprejem nagiba cevovoda, ki so bili določeni v SNiP 2.04.01.85 *. Da bi ugotovili, kakšen bi moral biti naklon cevi za kanalizacijo v stanovanju, ker ni mogoče izvesti izračunavanja hitrosti zaradi nezadostnega pretoka odpadnih voda, izračunajte najmanjši nagib cevovoda glede na premer od razmerja 1 / D.

kjer je: D zunanji premer cevovoda v mm.

Pravila izračuna

Nagib ceste za odvodnjavanje

Za območja, za katera ni mogoče določiti hitrosti odvajanja odplak, je treba izpolniti stanje prostega pretoka tekočega iztoka skozi cevovode. Nagib notranjega kanalizacijskega sistema se izračuna glede na premer cevovoda 1 / D.

Cevi s premerom 40-50 mm je treba položiti z najmanjšim nagibom 0,02, s premerom 85 in 110 mm - s naklonom 0,01.

Glede na predhodno veljavno SNiP 2.04.01.85 so bile določene vrednosti nagiba za cevovode s premerom 40-50 mm - 0,03, za premer 85 in 110 - 0,02.

Najmanjši naklon kanalizacijskih cevi v skupnem podjetju, izračunan za notranje kanalizacijske sisteme, je manjši od uveljavljenega nagiba cevovodov za SNiP.

Preverite naklon kanalizacijske cevi

V skladu z novim skupnim podjetjem ni nobenih omejitev glede maksimalnega naklona cevovodov, čeprav je bila takšna zahteva opredeljena v SNiP. Nagib ne sme presegati vrednosti 0,15 (razen veje od instrumentov dolžine do 1,5 m).

Enote naklona kanalizacijskih cevi so določene v mm. Naklon 0,02 pomeni, da se cevovod spusti za 20 mm nad dolžino 1000 mm. Poznavanje tega razmerja je mogoče izračunati najmanjši navpični premik za cevovod katere koli dolžine.

Strokovnjaki ne merijo kota nagiba kanalizacijske cevi v stopinjah, čeprav je ta meritev za večino bolj razumljiva in razumljiva. Merjenje premika cevi v navpični ravnini daje natančnejši rezultat kot določanje kota v stopinjah. Minimalna napaka bo povzročila neravnovesje celotnega kanalizacijskega sistema, zastoje, zastoje in stalno čiščenje cevi.

Standardi za zunanjo odplake

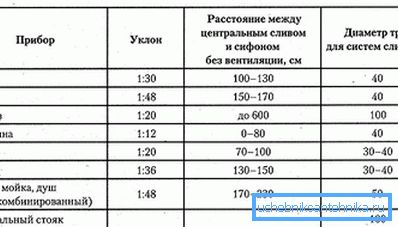

Izračun naklona cevi

Nagib cevovoda za zunanjo odplake se razlikuje od minimalnega naklona notranjega drenažnega sistema. Zahteve za zunanjo kanalizacijo, ki jih določa Pravilnik SP 32.13330.2012 "Kanalizacija. Zunanja omrežja in naprave. Posodobljena izdaja SNiP 2.04.03-85 "

Za učinkovito delovanje kanalizacijskega sistema se določi tudi hitrost premikanja odpadne vode glede na stopnjo polnjenja cevi. Najmanjši nagib kanalizacijskega omrežja je določen iz pogojev minimalnega pretoka odpadne vode. Hitrost naklona je odvisna od premera cevi. Pri ceveh je treba vzeti najmanjši naklon cevi za vse kanalizacijske sisteme:

  • s premerom 150 mm - 0,8 cm na meter;
  • premer 200 mm - 0,7 cm na meter.

Pogoji kanalizacije na kopnem se lahko spreminjajo, zato je za nekatere odseke omrežja dovoljeno sprejemati pobočja za cevi s premerom: 200 mm - 0,5 cm na meter; 150 mm - 0,7 cm na meter.

Z vsemi informacijami lahko naredite visoko kakovostno namestitev. V prihodnosti bo to v veliki meri olajšalo vzdrževanje celotnega sistema.

Video

Ta videoposnetek vsebuje informacije o tem, kako nastaviti nagib kanalizacijskega sistema, ko je nameščen v predoru:

Ta videoposnetek govori o tem, kakšen bi bil naklon kanalizacijske cevi v zasebni hiši in kako ga je mogoče nastaviti s pametnim telefonom:
