Kanalizacija in vodovod: kako načrtovati in namestiti

Stanovanje ne more zagotoviti potrebne ravni udobja brez prisotnosti sodobnih inženirskih omrežij v njem. In če so stanovanja pogosto že opremljena s potrebnimi sistemi, potem v zasebni hiši, to vprašanje reši vsak posameznik. Posebno pozornost je treba nameniti postavitvi vodovodnih in kanalizacijskih sistemov, saj je zdravstveni status prebivalcev neposredno odvisen od teh sistemov.

Brez vode in kanalizacije ni civilizacije

Sorte vodovodnih in sanitarnih sistemov

Sistem za oskrbo z vodo je posebej zasnovan in zasnovan sistem, katerega glavni namen je zagotoviti neprekinjeno oskrbo z vodo različnim potrošnikom v stanovanjski ali upravni stavbi. Preprosto povedano, to je cevovod z različnimi dodatnimi elementi (črpalke, filtri, rezervoarji in tako naprej), ki prinaša vodo zahtevane kakovosti od vstopne točke do kopalnice in kuhinje (glej tudi članek Lokalna kanalizacija: načini za njegovo uspešno izvedbo).

Kar zadeva kanalizacijski sistem, je njegova naloga nasprotna. Potrebno je za odstranjevanje odpadne vode, njihovo kopičenje v posebnih rezervoarjih in v nekaterih primerih obdelavo.

Obstajajo posebna pravila in predpisi za tehnično delovanje vodovodne in sanitarne opreme. Značilnosti teh inženirskih omrežij morajo biti v celoti v skladu z njimi.

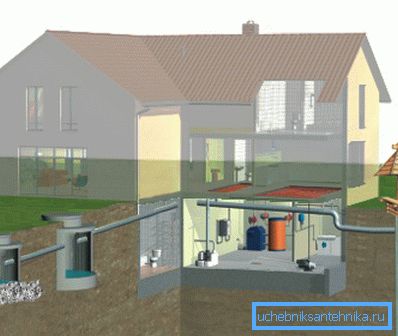

Najpogosteje uporabljene avtonomne inženirske mreže

Oskrba z vodo in kanalizacija po SNiP sta dve glavni vrsti:

  • centralizirano - oskrba z vodo in odstranjevanje odplak se izvaja z uporabo obstoječih omrežij naselja;
  • avtonomno - vnos vode in odlaganje odpadkov se izvaja s posamično nameščeno opremo.

Prva možnost je prednostna predvsem zato, ker bodo stroški načrtovanja in namestitve vseh sistemov veliko nižji kot pri gradnji lastnih omrežij. V tem primeru bo postavitev vodovodne in kanalizacijske postaje le pri polaganju notranjih cevovodov in njihovi povezavi z mestnimi komunikacijami.

Vse to je enostavno narediti z lastnimi rokami. Potrebno je le pridobiti ustrezno dovoljenje pripomočkov.

Toda daleč od vseh vasi in mest je centralizirana kanalizacijska in vodovodna mreža. Zato moramo načrtovati in graditi lastne sisteme, odvzemati vodo iz vrtine ali vdolbine in filtrirati odtoke z uporabo greznice ali postaje za biološko obdelavo.

Fotografija dodatne opreme, potrebne za ureditev oskrbe z vodo

Pravila delovanja vodovodnih in kanalizacijskih omrežij omogočajo njihovo razdelitev v dve veliki skupini.

Merilo razvrščanja je metoda za prevoz tekočine:

  1. Prosti pretok V tem primeru voda teče skozi cevi pod vplivom teže. Vsi elementi morajo biti pod določenim kotom.
  2. Tlačna glava Uporablja se, če ni možnosti za načrtovanje in izgradnjo sistema prostega pretoka (npr. Na območjih s težkim terenom). V tem primeru je treba uporabiti črpalke, ki črpajo vodo.

Bodite pozorni! Tlačni sistem lahko deluje samo ob prisotnosti električne energije. Zato je treba paziti, da se zagotovi neprekinjeno delovanje tega omrežja. Morda boste morali kupiti in namestiti električni generator, ki zagotavlja nastanitev za električno energijo med nesrečami.

Načrtovanje oskrbe z vodo in kanalizacijo

Ta faza dela je skoraj pomembnejša od same gradnje. Najbolje je zaprositi za pomoč v posebnih organizacijah ali strokovnjakom z ustreznimi znanji in kvalifikacijami.

To podjetje lahko opravljate le, če načrtujete izgradnjo preproste sheme za servisiranje hiše v državi. V nasprotnem primeru se boste morda srečali s številnimi težavami, ki jih boste potrebovali za veliko časa in denarja. Včasih morate celoten postopek začeti s čisto skrilavcem.

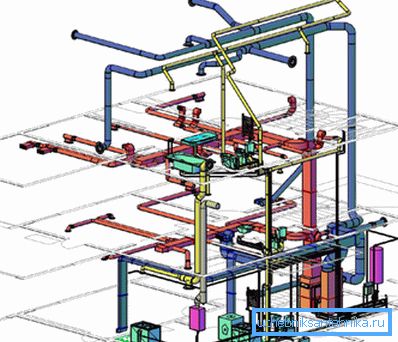

Težko je načrtovati vodovodne in kanalizacijske sisteme sami.

Najprej morate odločiti o številu in lokaciji vodotokov iz sistema za oskrbo z vodo. Najpreprostejša možnost je, če sta kuhinja in kopalnica v sosednjih sobah. V tem primeru lahko uporabite en sam kanal za kanalizacijo.

Zapleten primer je dvonadstropna ali trospratna hiša, od katerih ima tudi WC ali kopalnico. Potrebno je uporabiti več riserjev in morda tudi enake kumulativne vdolbinice ali greznice.

Poleg tega je treba izvesti tudi druge izračune:

  • izbrati vir dovoda vode - lahko je vrt, posamezni vrt ali le odprte akumulacije (jezero, reka);
  • za določitev stopnje pojavljanja podzemnih voda - morda bodo potrebna dela na geoloških raziskavah tal (pomoč bo tudi obstoječa tehnična in topološka risba zemljišča);
  • določi potrebo po pitni vodi - se izračuna na dan in je odvisna od števila ljudi (to je potrebno za izbiro opreme z zahtevano zmogljivostjo);
  • izberite vrsto čistilne naprave ali rezervoarja, ki bo nameščena na mestu.

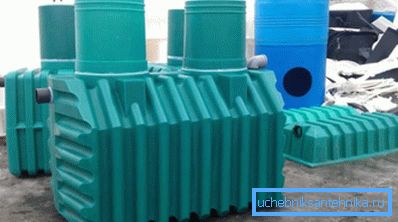

Pripravljeni septični jami

Nasvet! Kot zadnje sredstvo je priporočljivo kupiti že pripravljene strukture v prodajalnah strojne opreme. Na voljo so plastični rezervoarji za shranjevanje, pripravljeni septični jami in postaje za biološko čiščenje.

Montaža inženirskih omrežij

Gradnja oskrbe z vodo in kanalizacije na lokaciji se lahko začne šele po nastanku projekta.

Vsebovati mora:

  • mesta namestitve različnih elementov, oblikovanih delov in opreme;
  • dimenzije nekaterih elementov.

Za lažje branje razvite dokumentacije bi morali uporabiti običajne simbole vodovodne in sanitarne opreme. Nato dodatna navodila za delo ne bodo potrebna.

V nasprotnem primeru obstaja nevarnost uporabe cevi manjšega premera, drugih zapornih ventilov in tako naprej. In napačna razdalja med oskrbo z vodo in kanalizacijo lahko celo povzroči onesnaženje vode v vodnjaku ali vdolbinici.

Proizvodnja notranjih cevovodov

Gradnja vodovodnih in kanalizacijskih prostorov v hiši se začne po izgradnji ogrodne konstrukcije in razporeditvi strehe.

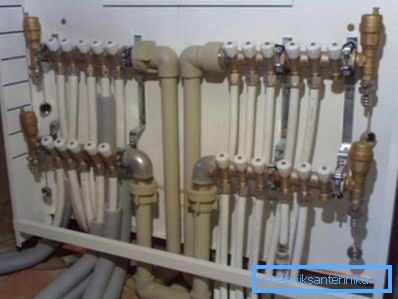

Vozel notranjega vodovodnega omrežja zasebne hiše

Navedemo glavne nianse tega procesa:

  • premer uporabljenih vodovodnih cevi je izračunan glede na število vstopnih mest v hiši;
  • Pred vstopom v cevovod v hišo je priporočljivo namestiti oddelčni zaporni ventil, nato računovodsko opremo in šele po njej - hišni žerjav;
  • v kleti so nameščeni vsi glavni elementi vodovodnih in drenažnih sistemov (črpalke, filtri, števci, zaporni ventili itd.);
  • Priporočljivo je zagotoviti namestitev treh črpalk: prva dva zagotavljata vodo pri najmanjši in največji obremenitvi, tretja - v izrednih razmerah;
  • ne pozabite upoštevati naklona cevi, predvidenega v projektu;
  • razdalja cevovoda za pitno vodo iz kanalizacijske cevi in ​​drugih cevovodov (plin, ogrevanje) mora biti najmanj 1,5 metra.

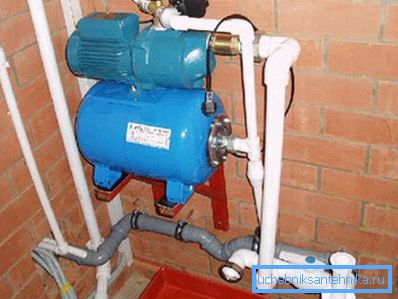

Prisotnost več črpalk bo omogočila racionalnejšo uporabo sistema za oskrbo z vodo.

Nasvet! Tudi če jemlje vodo iz vrtine ali vdolbine, je priporočljivo, da se ne umakne namestitve opreme za merjenje vode. Tako bo lažje upoštevati stroške v naravnem in denarnem smislu. Poleg tega se lahko uporabi, na primer, za izračun količine vode, potrebne za zapolnitev bazena, umetnega ribnika in tako naprej.

Zunanji sistem tesnilo

Kar se tiče inženirskih omrežij, ki so postavljene na prostem, moraš biti pozoren na take trenutke:

  1. Globina jarkov za polaganje cevi mora presegati razdaljo, ki jo pozimi zamrzne. To bo preprečilo zamrznitev vode in rušenje cevovoda.
  2. Pri prečkanju vodovoda in kanalizacije mora biti razdalja med cevmi višja od 40 cm. Poleg tega je treba za to mesto opremiti posebno jekleno ohišje, ki varuje cevi za razdaljo 5 do 10 metrov (odvisno od narave tal).
  3. Prehodne cevovode je dovoljeno izvajati le pod pravim kotom.
  4. Razdalja med vzporedno tlakovani cevovodi mora biti najmanj 1,5 metra.

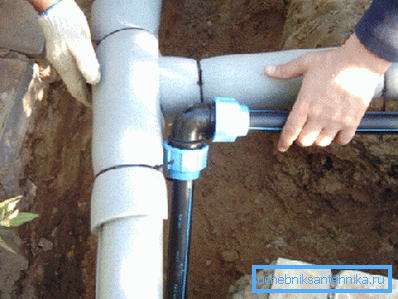

Vgradnja omrežij na cesto ima tudi lastne značilnosti.

Zaključek

Upoštevajte, da sta ne le trajanje njihovega delovanja in odsotnost nesreč odvisna od pravilnega upoštevanja vseh zahtev pri postavljanju inženirskih omrežij v zasebni hiši (glej tudi članek Avtonomna odplaka v zasebni hiši: izbira najboljše možnosti).

Več podrobnosti o razvoju in načrtovanju omrežij za oskrbo z vodo in odpadne vode najdete v videoposnetku v tem članku.
