Kanalizacijski sistem znotraj in zunaj stanovanja

Če živite v stanovanju, boste nedvomno uporabljali storitve centralnega kanalizacijskega sistema v mestih in, s tehničnega vidika, najverjetneje ne bi niti razmišljali o značilnostih svojih funkcij. In zaman. Konec koncev, razumevanje, kako bo gradbena dela v mestnih vodah vodila do njegovega učinkovitejšega in neprekinjenega delovanja.

Zato vam bomo v tem članku dobili vse potrebne informacije.

Kanalizacijski sistem v stanovanju

Najprej bomo pogledali, kako se gradi drenažni sistem znotraj meja stanovanjske stavbe, in šele takrat, kako je kanalizacijski sistem urejen v mestu.

Pravi nagib cevi

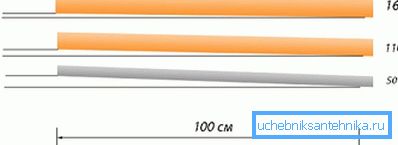

Cevovod je nameščen tako, da se lahko samočistiti, s pomočjo pravilnega upoštevanja kota njegovih elementov. V apartmajih za njegovo izvedbo se običajno uporabljajo kanalizacijske cevi s premerom 40-50 mm, zato je za njih optimalen nagib 3%, kar je 3 cm na vsak meter sistema. V nasprotnem primeru se pričakujejo naslednje težave:

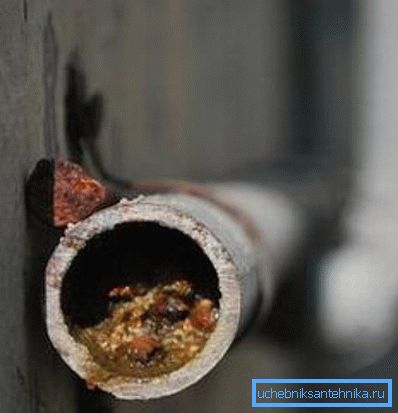

V obeh primerih se bodo lastniki stanovanj soočali s tehničnimi blokadami v kanalizacijskem sistemu, ki jih je mogoče odpraviti samo z zamenjavo nepravilno nameščenih elementov.

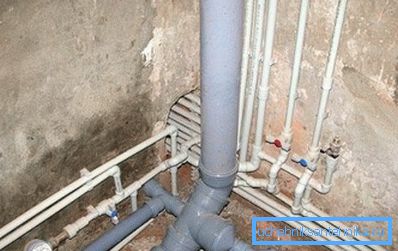

Povežite se s skupnim dvigalom

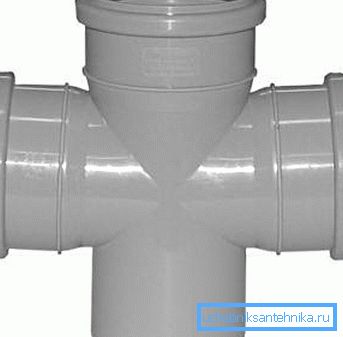

Vhod v splošni kanalizacijski sistem iz apartmaja je le eden in se izvaja s pomočjo posebnega križa, ki vam omogoča priključitev ene cevi s premerom 100 mm in dve cevi s premerom 50 mm, vendar o tem podrobneje govorimo.

Navodilo:

1. WC in bide sta povezana z glavno najširšo luknjo.

1. Vsi drugi sanitarni aparati v kopalnici in straniščih, vključno s pralnim strojem in tuš kabino, so priključeni na enega od petdesetih milimetrskih vhodov.
2. Drugič - vse kuhinjske naprave, vključno s pomivalnim strojem.

Vgradna višina sanitarnih naprav

Ker ima celoten cevovod določen naklon v smeri glavne linije, potem je dodatna oprema priključena iz dvižnega voda, višja je treba dvigniti. Edina izjema tega pravila so pralni stroji in pomivalni stroji, saj imajo svoje centrifugalne črpalke, ki potisnejo tekočino pod tlakom, in so lahko celo pod vstopom v skupno kanalizacijo.

Nasvet: priporočamo, da v največjem kotu namestite pralni in pomivalni stroj. To vam bo omogočilo, da postavite opremo, ki potrebuje ustrezno dvigovanje.

Izbira cevi

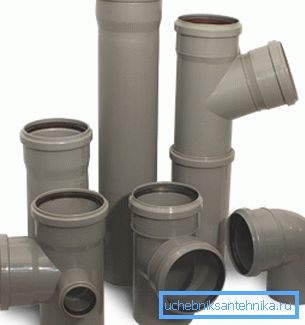

Uporaba izdelkov iz litega železa za izdelavo cevovoda je že davno zastarela, zato so za različne namene veliko različnih vrst polimerov: polipropilenska, polietilenska ali polivinilkloridna cev.

Imajo naslednje prednosti:

• Razumna cena. Plastika je vedno cenejša od kovin.
• Absolutna odpornost na vlago. Popolnoma brez korozijskih ali razpadnih procesov.
• Majhna teža. Odpravlja dodatno obremenitev na pritrdilnih elementih.
• Enostavno upravljanje in rokovanje. Vsi elementi so ročno povezani in po potrebi lahko skrajšani.

Namig: pri priključitvi faze in sklopke po tesnjenju priključite malo cca 15 mm. Torej boste zagotovili kompenzacijsko vrzel v času termičnega raztezanja materiala. V nasprotnem primeru lahko cevi preidejo, ko gre skozi vročo vodo, iz katere bo prišlo do puščanja.

• Sposobnost opremljanja zvočne izolacije. In hrup tekočine, ki teče skozi cevi, vam ne bo moti dneva ali noči.

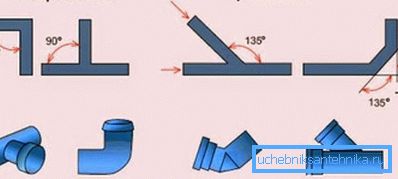

Kotni sklepi

Tukaj je vse kar je precej preprosto: pravi koti so vzroki za blokiranje kanalizacij in upočasnjujejo gibanje odpadnih voda, zato jih je treba izogibati. S tem boste odlično pomagali izdelki, ki so bili upognjeni pod 135 stopinj.

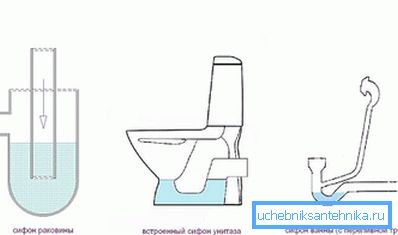

Vodne pasti

Kanalizacija izžareva neprijetne vonjave, ki lahko prodrejo v cevi in ​​v dnevno sobo. Da se to ne bi zgodilo, je treba na vsaki odtočni cevi namestiti posebno tesnilo.

V WC-jem na primer taka konstruktivna rešitev na začetku obstaja, za umivalnik in kad je nameščena v obliki sifonov. Vodni čep, ki je nastal v takšnih napravah zaradi razlike v višini vstopnih cevi, zanesljivo preprečuje prodiranje smrdljivega vonja v stanovanje.

Nasvet: če pustite svoj dom dolgo časa, nalijte nekaj sončničnega olja v sifone. Film, ki je nastal na vodi v pastah, bo preprečil njegovo izhlapevanje med vašo odsotnostjo. V nasprotnem primeru se lahko vrnete na zelo neudobno mesto.

Kanalizacija v mestu

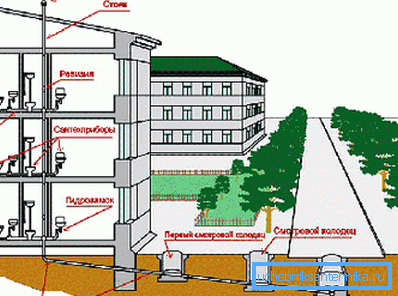

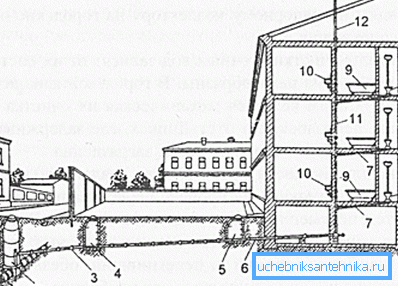

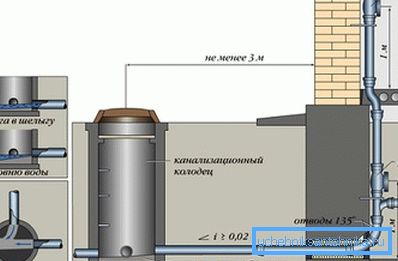

Oglejmo si, kako kanalizacijski sistem gleda na lestvico celotne visoke stavbe in sosednje ulice:

1. Glavna ulica avtoceste. To je odpadna voda, ki bo šla na kraj svoje obdelave, o kateri bomo podrobneje govorili kasneje.
2. Tehnično mesto dobro. Naprava vdori kanalizacijo, potrebno za izvedbo vzdrževanja in popravila celotnega sistema.

1. Povezovalna veja med dvoriščem in mestnimi vodnjaki.
2. Dvorišče tehnični zbiralec. Vse hiše na dvorišču združuje v eno samo omrežje in poleg dostopa do sistema omogoča tudi izravnavo vogalov.
3. Inšpekcijski pregled. Ob vsakem vhodu je ločeno.
4. Mesto, ki povezuje dvižni vod z odprtino.
5. Notranji cevovodi stanovanj.
6. Stranišča.
7. Kopalnice.
8. Ponori.
9. Riser.
10. Prezračevanje kanalizacije. Zagotoviti je treba, da se sistem ne nabira izpraznjenega zraka, zaradi katerega voda iz pasti izhlapi, kar vodi k prodiranju neprijetnih vonjav v dnevne sobe.

Odpadna voda

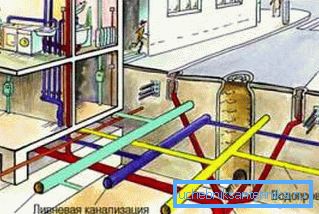

Kanalizirana urbana mreža zunaj hiše, odvisno od odpadne vode, ki jo lahko vstopi, je lahko dve vrsti:

Kot lahko vidite, je ločen sistem veliko bolj donosen, saj s tem ni potrebno obdelovati niti padavin.

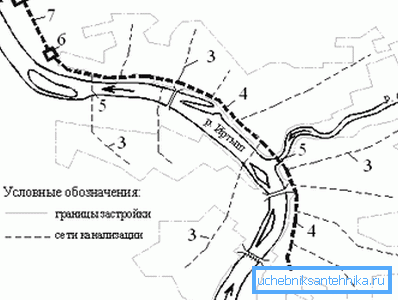

Gibanje po mestu

 Elementi mestne kanalizacije:

1. Sistemi dvorišč.
2. Ulične vodnjake.
3. Zbiralniki okrožja, opremljeni s črpališči, saj ni vedno mogoče zagotoviti zadostnega naklona cevi za naravno premikanje odplak.
4. Ducker je sposoben črpanja kanalizacije.

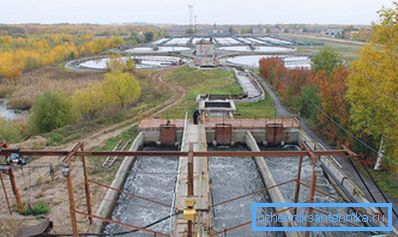

5. City črpališče kanalizacije.

1. Predmestni del cevovoda.
2. Mehanske in biološke čistilne naprave.
3. Izpust v rezervoarje.

Čiščenje

Razlikujemo lahko naslednje glavne faze čiščenja odpadne vode, ki poteka skozi mestni kanalizacijski sistem:

1. Mehansko. Rešetke, peščene pasti in greznice pomagajo ujeti in ločiti največje netopne ostanke.

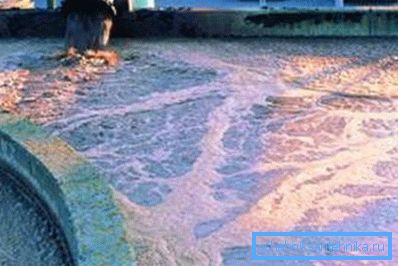

2. Biološki. Izvaja se zaradi delovanja mikroorganizmov in je lahko dveh vrst:

Umetno čiščenje ima svoje pomanjkljivosti:

• poraba električne energije;
• potrebo po vzdrževanju;
• visoki stroški izvajanja.

Ampak ne škoduje okolju in ne zahteva ogromnih kopenskih površin, kot je v primeru naravne metode.

Zaključek

Gradbena kanalizacija se začne od umivalnika, nad katerim si umivate roke in konča v jezeru. In vsa ta kolosalna pot omogoča skupek njenih elementov, ki smo jih obravnavali zgoraj.

Motnje, neustrezna namestitev ali delovanje katerega koli od njih lahko privedejo do manjših ali večjih nesreč. Zato poskušajte upoštevati vsa pravila za uporabo odplak.

Videoposnetek v tem članku vam bo priskrbel dodatne informacije, ki so neposredno povezane s predstavljenimi gradivi. Neprekinjeno delovanje urbanega kanalizacijskega sistema se začne iz vašega stanovanja.
