Mehanizem straniščne školjke in njegove značilne težave

V tem članku se moramo spoznati, kako je urejena odtočna cisterna. Preučili bomo napravo zastarelih in sodobnih modelov. Poleg tega bomo obravnavali tipične probleme mehanizmov rezervoarja.

Pojdi torej.

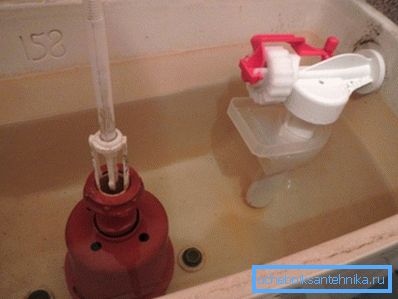

Seznam vozlišč

To je več kot majhno.

1. Za dozirno polnjenje posode se uporablja mehanizem za polnjenje straniščne posode (znan tudi kot polnilni ventil). Pri odvodu se odpre; ko se dvigne na določeno količino vode, zapre tok.
2. Za odvajanje je odgovoren mehanizem za splakovanje straniščne posode (izpustni ventil). Njegova naloga - po pritisku gumba, vzvoda ali kretanja verige, da porabi celotno količino vode z največjo hitrostjo.

Mimogrede: tako imenovani mehanizmi dvojnega odtočnega kanala v enem od načinov vam omogočajo, da porabite samo del volumna rezervoarja in s tem varčujete z vodo.

1. Enota rezervoarja za rezervoar z polico mora biti pri izpraznjenju tanka. Pravzaprav je v sodobnih kompaktih ta funkcija dodeljena obročastim manšetkam iz mehke gume.

Vhodni ventil

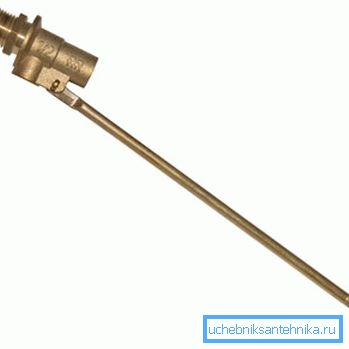

Medenina z žarek

Najstarejši strukturno, toda danes uporabljen, je polnilni mehanizem za stranišče medeninasti ventil s cevjo, jarmom, plavutom in gumijastim tesnilom.

Načelo njegovega delovanja je mogoče enostavno razumeti z razstavljanjem te naprave:

• Ko se nivo vode dvigne, pop-up plovec potegne dolg roko gorilnika navzgor, medtem ko pritisnete buč z tesnilom do konične šobe in izklopite vodo.
• Ko se odplakne plovec, se spusti in cev odpre šobo.

Taka preprosta shema pa ima več specifičnih težav.

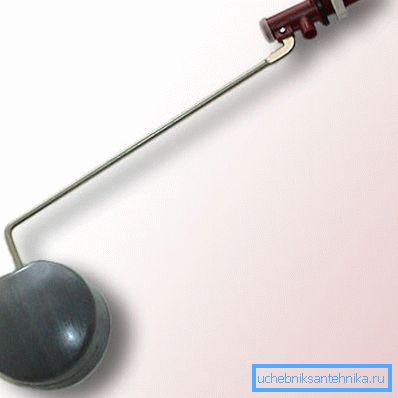

Plastika z jarmom

Zaradi cenejše plastike v primerjavi z medenino je cena tega tipa ventila nekoliko nižja.

Zasnova pa je bila minimalna sprememba.

• Nastavitev ročične ročice se ne izvaja s prisilno deformacijo, temveč z nastavitvenim vijakom.
• Opcijsko dodana prevrnitev plovca. Ko doseže določeno raven vode, nenadoma spremeni svoj položaj, s čimer blokira vodo, ne postopoma, ampak takoj.

Zgoraj omenjeni problemi starega mehanizma so bili dodani v povezavi z nizko mehansko trdnostjo plastike. Zdaj, praviloma se čep ne poškoduje in se ne zlomi z rjo, ampak postopoma širi luknje v telesu ventila in iz njih pade. Navodila za reševanje te težave so, na žalost, zmanjšana na zamenjavo celotnega ventila.

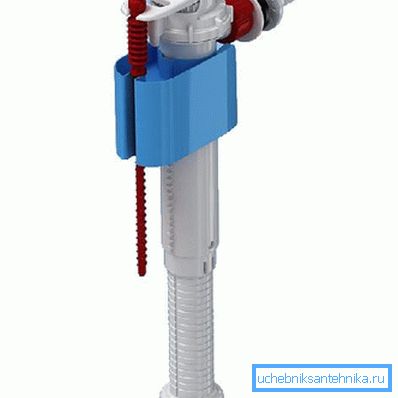

S plovcem

Sodobni plavajoči mehanizem za WC školjko lahko dobi najbolj različne oblike in konstruktivne usmrtitve. Ključna razlika od običajnih izdelkov iz Sovjetske zveze je, da se plovec premika po navpičnem vodniku.

Kakšne so prednosti take odločitve:

1. Ventil za polnjenje prevzame minimalen prostor v stranišču.
2. Premik plovca v vodoravni ravnini je nemogoč. Če je tako, plovec ne more več posegati v delovanje odtočnega ventila.

Nastavitev nivoja plovca, pri kateri se voda prekriva, izvede vijačni mehanizem. Visokokakovostne silikonske blazinice so že desetletja. Edini problem ostaja pesek, ki blokira ventil, ki ga obdelujemo z razstavljanjem in pranjem.

Mimogrede: namestitev grobega filtra, ko bo ventil enkrat odpravil težavo. Ampak bolje je, da ne namestite filtrov, ki se prodajajo z ventili: imajo preveč tanke rešetke in hitro postanejo zamašene z razbitinami, ki jih ventil omogoča brez zapletov.

Odvodni ventil

Kaj bi lahko bil mehanizem za splakovanje straniščne školjke?

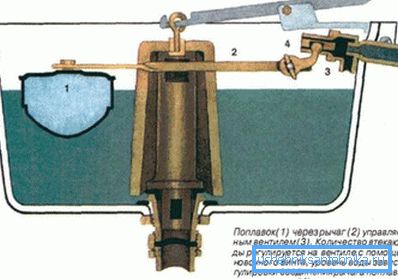

Zvonasti zvonec

Ti izdelki so bili uporabljeni v notranjih rezervoarjih vsaj od prvih povojnih let. Za izpust je bil odgovoren ogromen ventil za odzračevanje na ročici, ki leži na robu posode. Dviganje ventila, pritrjenega na ročico s pomočjo verige, je odprlo pot vode; preostanek vode iz rezervoarja je bil izsušen z vakuumom, ki je nastal v izpustni cevi skozi preliv v obliki črke U.

Tipični problem zvonca je samo ena - izguba tesnila elastičnosti. Microporozna guma se uporablja za zamenjavo tesnila. Na žalost so najmlajši modeli tega brezhibnega dizajna že skoraj pol stoletja; erozije in apnenčnih depojev so jih praktično izničili.

Valovita

Ta plastični nesporazum je spremenil zvonec v sedemdesetih letih prejšnjega stoletja. Pokrovi so nagnjeni na vrvici na vrvi in ​​spet zaradi vakuuma v odtočni cevi sesali vse vode iz rezervoarja.

Ta mehanizem za izpiranje WC-jev je bil najprej pomanjkljiva struktura: njeno delo je povezano z deformacijo plastike. Očiščenje svoje površine z vodo je zmanjšalo že tako majhen vir bokov na dve leti ali manj.

Hruška

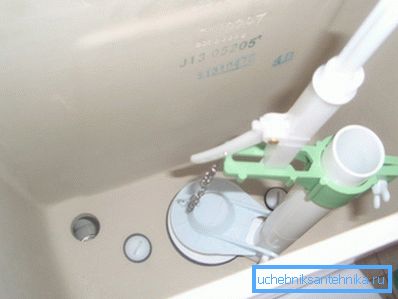

Hruška, ki je bila opremljena z zgornjimi rezervoarji in prvimi kompaktnimi, je postala bolj smiselna rešitev. Gumijasta polobla je hodila po vodilih in jo dvignila z vzvodom ali ročajem, ki je šel skozi pokrov rezervoarja.

Glavna težava prvih sklopov okovja z hruškami je bila korozija jeklenih sornikov, ki so pritrdili sedlo na trup rezervoarja. Nekoliko redkeje se je zaloga zrušila ali pa je hruška izgubila elastičnost. Samostojna popravila fitingov so bila zmanjšana na zamenjavo okvarjenega predmeta ali, kar je bilo veliko bolj smiselno, celoten sklop: njena brezplačna življenjska doba je le redko presegla 5-7 let.

Sodoben mehanizem za splakovanje vode v stranišču pogosto vključuje hruško; vendar pa v njem, za razliko od svojih predhodnikov, skoraj ni kovinskih delov. Hruška se nosi na votlih polimernih palicah, ki hkrati opravlja funkcijo prelivanja in se dvigne z ročajem, ki se dvigne nad pokrovom rezervoarja.

Plastični zvonec

Hkrati s hruškami v poceni plastičnih cisternah se je za nekaj časa uporabljal mehanizem s plastičnim zvončkom, ki je bil obrabljen na cilindričnem odtoku. Ko pritisnete tipko, se zvonec potopa, premika vodo; medtem ko je padel v preliv in zaradi redčenja v odtoku izpraznil posodo.

Zasnova je bila zelo neprimerna za uporabo, saj je delala na strogo določeni ravni vode v rezervoarju. Sprememba tlaka v akvaduktu v kombinaciji s tedaj priljubljenimi plavalci z medeninasto valjčkom je pomembno vplivala na to raven.

Sodobne slive

Tipični mehanizem zaklepanja za stranišče, ki je opremljen s sodobnimi uvoženimi rezervoarji, je navpični plastični stolpec. Vdolbina v stolpcu je preliv; voda blokira obročasto tesnilo, obrabljeno na votlih palicah.

Odvodni mehanizmi praviloma omogočajo regulacijo:

• Intenzivnost izpusta zaradi nastavitve največje razdalje med sedežem in tesnilom.
• Stopnja pretoka.
• V sistemih z dvojnim praznjenjem - poraba vode pri pritisku na gumb, ki uporablja del vsebine rezervoarja za odvajanje.

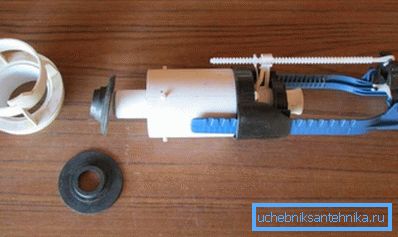

Edini tipični problem konstrukcije je tesnilo. Za 5-8 let izgubi elastičnost in jo je treba zamenjati. Na srečo je enostavno kupiti ločeno od ventila.

Par cisterne in WC školjke

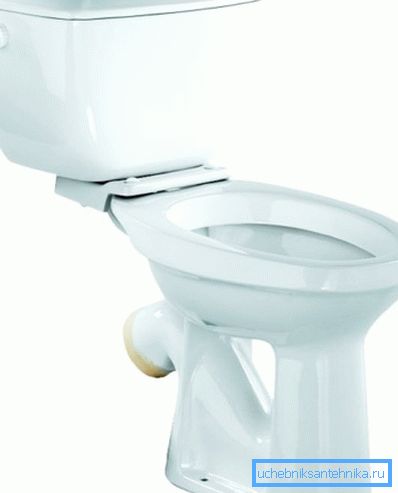

V sodobnih straniščnih školjkah z oblikovano polico se obročasto tesnilo uporablja za nedoločen čas in ne povzroča težav. Edina zasnova, ki jo je treba omeniti, je WC z ločeno polico domačega vzorca.

Seznam težav, ki jih ustvarja lastniku, je precej impresiven:

1. Korozija pritrdilnih vijakov.
2. Ob pritisku na police.
3. Čip pritrjevanje ušesa WC.
4. Izguba elastičnosti ovalne manšete med rezervoarjem in polico.
5. Raztrgana konusna manšeta pod polico.

Potencialnemu kupcu lahko dobite samo en nasvet: po tem, ko si ogledate tak komplet, se oddaljite od njega, kolikor je mogoče.

Zaključek

Seveda v enem majhnem gradivu ni mogoče opisati vseh modelov rezervoarja, proizvedenih v zadnjih desetletjih. Z nekaterimi rešitvami, ki jih nismo dotaknili, bo bralec predstavljen v videoposnetku v tem članku.

Uspehi!
