Naprava za stranišče - kako deluje in iz katere sestavlja

10-07-2018
Odtoki

Udobno stanovanje je preprosto nepredstavljivo brez dobro opremljene toaletne sobe, katere osrednje mesto je rezervirano za stranišče. Pomemben element tega sanitarnega aparata je odtočni rezervoar, ki je včasih celo skrit v steni, vendar pa se pomik postane jasen. Nato si ogledamo, kako je urejena WC školjka, kar je morda potrebno za odpravo vseh vrst napak.

Izpraznite rezervoar z gumbom

Načelo rezervoarja

Odvodni sistem opravlja izredno pomembno funkcijo - izprazni WC. Brez nje bi ta vodovodna naprava postala nočna vaza, zato je umivalnik, ki zagotavlja udobno uporabo tega vodovodnega napeljava.

Delovni proces možganov je precej preprost:

  • Na gibljivi cevi voda iz vodovodnega sistema vstopi v rezervoar, opremljen s polnilnim in odtočnim mehanizmom.. Mehanizem polnjenja zapira vodo, ko je zaposlen na določeno raven.
  • Ko je gumb pritisnjen ali je palica dvignjena, se aktivira izpustni ventil, zaradi česar voda iz rezervoarja vstopa v stranišče in s tem izprazni vsebino., ki gre navzdol od odtokov.

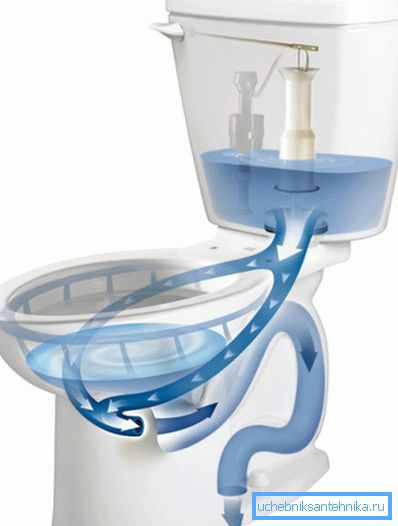

WC umivalnik

Na splošno je princip delovanja odtočnega kanala precej preprost in je sestavljen iz alternativnega delovanja mehanizmov znotraj rezervoarja, ki se imenujejo zaporni ventili. Nato bomo poskušali natančno preučiti blokirno napravo za straniščni bazen, na katerega običajno ne posvečamo pozornosti v vsakdanjem življenju.

Sestavine odtočnih armatur

Poznavanje načina izdelave straniščne školjke ne bo težko popraviti ali zamenjati neuspelih delov. Seveda se oblikovanje različnih modelov lahko razlikuje, vendar so osnovni elementi in načelo njihovega delovanja enaki za vse vrste ventilov.

Shema plovnega mehanizma

Mehanizem polnjenja

Kot je navedeno zgoraj, je naloga mehanizma polnjenja zagotoviti dostop do vode v rezervoarju in njegovo prekrivanje, kadar je to potrebno. Ta mehanizem sestavljajo naslednji elementi:

Izklopni ventil Nahaja se v primeru, ki se nahaja na "vhodu" v rezervoar. Naloga WC-cisterne ventil je zaustaviti vodo.
Lever float Naloga dela je uravnavanje položaja ventila. Ko je plovec spuščen, se ventil odpre. Ko je plovec na vrhu - ventil popolnoma blokira vodo.

Povedati je treba, da so sodobni zaporni ventili nekoliko drugačni, zlasti se plavajoči premika samo v navpični ravnini, ventil pa je nameščen na dnu, ne ob strani. Vendar načelo mehanizma ostaja enako.

Takšna naprava za sanitarno vodo je omogočila postopno prekrivanje vode, a popolno na samem koncu kompleta. Zaradi te zmogljivosti se zaposlimo veliko hitreje.

Bodite pozorni! Za normalno delovanje odtok morate prilagoditi položaj plovca. V nasprotnem primeru se v posodo vleče nezadostna količina vode ali obratno, voda skozi odtok neprestano potopi v stranišče.

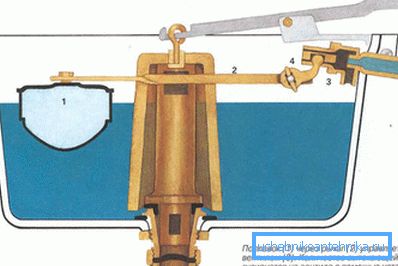

Zmogljivost s preprostim izpustnim sistemom

Mehanizem izpusta in prelivanja

Najenostavnejši in prvi sliv mehanizem je bil sistem s hruškami. Delovala je zelo enostavno - v notranjosti je bila gumijasta žarnica, hermetično blokira odtočno luknjo. Potrebno je bilo dvigniti ročico ali potegniti ročico na verigi, saj je voda hitila v hlajenje.

Naprava za straniščne školjke se je zdaj spremenila. Ta ojačitveni sestav je sestavljen iz dveh glavnih elementov:

Prelivanje Preprečuje prelivanje kapacitete. Če raven vode doseže največjo dopustno raven, voda začne teči v stranišče.
Šljiva Začne delovati s pritiskom na gumb na pokrovu rezervoarja. V sodobnih modelih stranišča sta dva gumba - za delni in polni odtok, ki prihrani vodo.

Kljub zahtevnejši zasnovi je princip delovanja odtočne vode ostal enak - odtočna odprtina hermetično zapira odtočni ventil, ki se dvigne, ko pritisnete gumb.

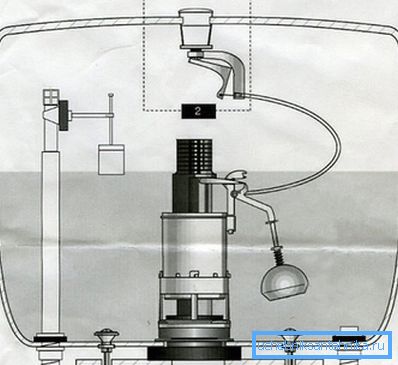

Armaturna shema moderne cisterne

Nasvet! Po mnenju strokovnjakov so nemški pribor najvišje kakovosti, vendar je cena zelo visoka. Če nimate priložnosti za nakup nemškega pribora, lahko kupite poljščino, ki ima tudi dobro kakovost, vendar pa stane veliko manj.

Treba je opozoriti, da glede na vrsto lokacije cisterne obstajata dve vrsti:

  • Viseče - v tem primeru je posoda z straniščem povezana s cevjo, skozi katero teče voda.

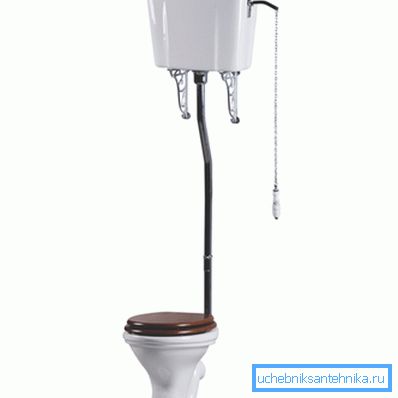

WC z visečo vodo
  • Vgrajena na polici stranišča - v tem primeru je odtočna odprtina posode neposredno poravnana z luknjo v stranišču. Za tesno povezavo cevi uporabljamo gumijasto tesnilo.
  • Vgrajena na steno - v nasprotju z dvema možnostima, opisanim zgoraj, je ta zmogljivost nameščena v steno. Po načelu povezave s straniščem je zasnova podobna visečim rezervoarjem.

Zdaj, ko veste, kako deluje WC školjka, lahko najdete vzrok napake naprave in sami popravite.

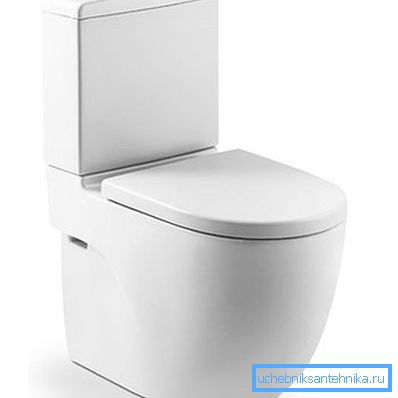

Toalet s cisterno nameščen na polici

Klasifikacija tank

Kot je bilo že omenjeno, imajo lahko različni modeli rezervoarjev nekaj strukturnih razlik. Zato se bomo še naprej seznanili z najbolj razširjenimi vrstami.

Kante so razvrščene v več skupin.

Najprej, pogojno jih je mogoče razdeliti glede na lokacijo rezervoarja ali gumba:

  • Stran - praviloma se uporablja za viseče cisterne za stranišče, ki se nahajajo na določeni višini. V tem primeru morate za odtekanje vode potegniti verigo. Odvodna naprava se praviloma izvaja v obliki zvišane hruške.
  • Top - gumb ali vzvod, ki se nahaja na vrhu, v sredini pokrova. Armaturni odtok v teh rezervoarjih bolj zapleten.

Poleg tega se vsebniki v materialu, iz katerega so izdelani, razlikujejo.

Trenutno najdemo naslednje vrste izdelkov:

  • Porcelan - najdražji modeli so izdelani iz tega materiala, zato so relativno redki.
  • Earthenware - trenutno najpogostejša možnost. Vgrajene so na polici WC-ja. Rezervoarji iz faience imajo lahko zelo drugačen dizajn.
  • Plastika - ti posodi so vgrajeni v steno in imajo ravno obliko. Zunaj se razlikujejo od tradicionalnih cistern, saj bolj spominjajo na posodo, vendar je načelo njihovega dela enako. Poleg tega obstajajo suspendirani plastični rezervoarji sovjetskega vzorca, v zadnjem času postajajo vse bolj redki.

Treba je opozoriti, da v nekaterih stanovanjih lahko celo vidite posode iz litega železa, ki so že redkost.

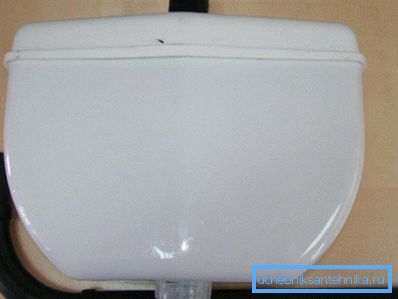

V foto-plastični posodi sovjetskega tipa

Najpogostejši problemi

Ker je naprava straniščne cisterne precej preprosta, ne glede na vrsto konstrukcije, ni veliko možnosti za razčlenitev. Nato upoštevajte nekatere izmed njih, ki jih najdemo najpogosteje:

Rezervoar ne zadržuje vode, zaradi česar voda neprestano teče navzdol. Za te težave obstaja več razlogov:
  • Najprej morate poskrbeti, da je plovec pravilno konfiguriran, da je možno, da se voda zbira nad dovoljeno stopnjo in da teče skozi odtok.
  • Prav tako je potrebno zagotoviti, da je kontrolni ventil v delovnem stanju, zato je potrebno dvigati plovec, dokler se ne ustavi. Če voda še naprej teče skozi ventil, jo je treba očistiti ali zamenjati.
  • Če pri delovanju mehanizma za zaklepanje ni nobenih težav, je potrebno čisti ali zamenjati ventil odtočnega mehanizma.
Voda izteka iz rezervoarja Težava se pojavlja pri napravah, ki so nameščene na stranišču. V tem primeru je treba demontirati posodo in zamenjati vsa gumijasta tesnila, vključno z gumijastimi zavorami.
Mehanski prelom delov armatur V tem primeru je edini izhod za odstranitev okvarjenega dela in iti v specializirano trgovino za nakup istega.

Bodite pozorni! Preden začnete popravljati posodo, boste morali odstraniti pokrov z lastnimi rokami. To delo je treba opraviti previdno, da ne prekinete tega dela.

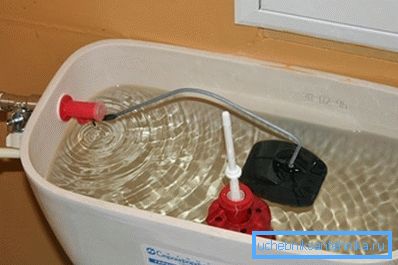

Zapiralni ventil ne izklopi vode

Tukaj, v resnici, vse možne napake. Navodila za njihovo odstranitev so zelo preprosta, zato se bo vsak domači obrtnik lahko spoprijel z njim.

Zaključek

Kljub temu, da so sodobni odtočni rezervoarji postali bolj popolni, njihova naprava še vedno ostaja precej preprosta. Zato ni težko razumeti načel delovanja mehanizmov in jih po potrebi popraviti.

Iz videoposnetka v tem članku lahko izveste nekaj dodatnih informacij o tej temi.
