Nevihtna kanalizacija

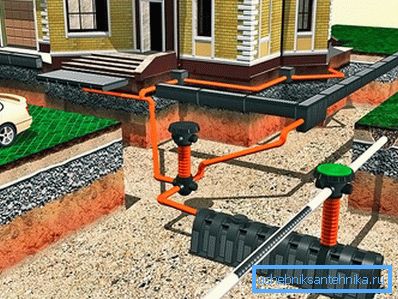

Sistem drenažnih voda je urejen z namenom opazovanja ugodnih življenjskih pogojev in delovanja gospodinjstev. Zagotavlja inženirsko zaščito območja pred poplavami s površinskimi odtočnimi vodami in je tudi previdnostni ukrep proti poplavam s podzemno vodo. Nevarnost kanalizacijskega sistema je mreža vhodov za vihar, pladnji, cevi, vdolbinice, v katerih se zbira in transportira deževno in talilno vodo. Vgradnja nevihte je draga. To je dolgotrajen postopek, vendar zbrana nevihta z lastnimi rokami pripomore k znatnemu prihranku stroškov.

Vrste površinske drenaže

Trenutno se uporabljajo dve vrsti neurijsih kanalizacijskih sistemov, ki se dopolnjujeta:

• Linearna drenaža - uporablja se za zbiranje taline in deževnice z velikega območja.

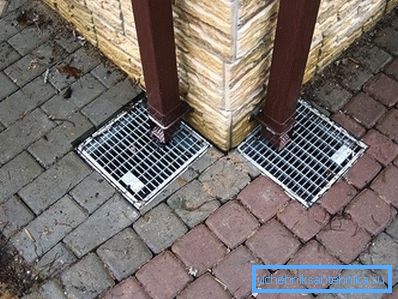

• Odvodnjavanje - uporablja se za lokalno zbiranje površinskih voda.

Linearni drenažni pladnji zbirajo in prevažajo vodo iz velikih površin, točkovno - opravljajo funkcijo lokalne zbiranja vode (v primeru, da vertikalna postavitev predmeta ne omogoča preusmeritve vode s pladnjev) ali kontrolno vodo. Tudi izkopana drenaža se pogosto uporablja za zbiranje deževnice iz odtočnih cevi.

Sistemi za nevihtno kanalizacijo so izdelani iz plastike, betona, polimernega betona in armiranega betona. Vsak tip pladnja je namenjen določenemu razredu obremenitve. V zasebni gradnji obstajajo trije razredi tovora:

1. A15 površine za pešce, kolesarske steze, dvorišča.
2. B125 garaže in parkirišče za avtomobile.
3. S250 pločniki, garaže.

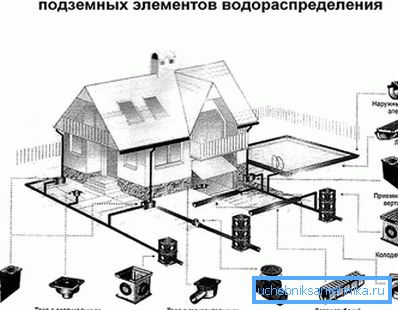

Izračun in oblikovanje

Preden naredite nevihto, morate narediti vse hidravlične izračune, graditi načrte in profile. Hidravlični izračun površinskega drenažnega sistema se izvaja na podlagi zahtev SNiP, ob upoštevanju geoklimatskih in geometrijskih značilnosti povodja, katerih rezultati določajo zahtevani prerez drenažnega pladnja, število izpustnih točk in premer drenažne cevi.

Za izdelavo hidravličnih izračunov potrebujemo naslednje začetne podatke:

• intenzivnost padavin na lokaciji vhodne naprave;
• vrsta površine (travnik, tlakovci itd.) in njegovo območje;
• nagib terena;
• strešno površino hiše in gospodarske strukture.

S temi podatki lahko izračunate količino vode, ki jo želite uporabiti z uporabo poenostavljene formule:

Q = q₂₀* F * Z, - kje

• q₂₀ - intenzivnost dežja, l / s na 1 ha, ki traja 20 minut, se vzame po SNiP;
• F je površina, iz katere se zbirajo površinske vode, ha;
• Z je povprečna vrednost pokritja.

Za zasebno gradnjo je dovolj, da deluje z več Z vrednostmi:

• trate, zemeljska obroba - 0,35;
• makadam brez veziva - 0,4;
• betonski premaz - 0,85;
• asfalt betonski pločnik - 0,95;
• streha hiše - 1.

Količina vode se izračuna za vsak del, ki ga služi en sam vstop, ločeno. Prostornina drenažnih pladenj je odvisna od nagiba kota, vrste in velikosti pladnja - te podatke zagotovi proizvajalec.

Na načrtu označite lokacije pladnjev, točkovnih odprtin, kontrolnih vrtin in izpustnih mest. Obvezni element načrtov, če profil ni zgrajen, je prisotnost oznak, ki označujejo pobočja na odsekih in s tem gibanje vode. V primeru kompleksnega drenažnega sistema morate zgraditi profil z navedbo oznak spodnjih meja žlebov, vodnjakov in odvodnih cevi.

Namestitvene funkcije

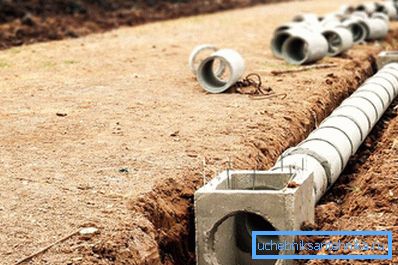

V skladu z načrtom so pripravljeni jarki za namestitev pladnjev in polagalnih cevovodov. Če želite namestiti nevihto kanalizacije, boste potrebovali naslednja orodja:

• ravni;
• kladivo za ploščice;
• vrv;
• lopata;
• merjenje traku;
• Bolgarščina

Kabel označuje linijsko raven, pod katero bo izpostavljena linija pladnjev. Širina jarka je enaka širini pladnja plus 10 cm tolerance na vsaki strani pladnja, globina pa je enaka višini pladnja plus 10 cm. Kabel se spusti tik pod površino. Vgradnja odvodnega odvoda od točke izpusta. Pladnji so nameščeni v jarku na betonski plošči z obveznim cementiranjem. Če je potrebno, se pladenj izravnava s kladivom za ploščico, ki se rahlo dotakne robov z regulacijo nivoja. Debelina sten konkretne kletke je odvisna od tega, kateri razred obremenitve se domneva. Za obremenitve razredov A15 in B125 debelina betonske baze mora biti 15 cm, debelina betona okoli sten je 10 cm, pri razredu obremenitve C250 debelina sten betonskega ohišja je 15 cm.

Pri nameščanju plastičnih pladnje lahko beton deformira svoje stene. Da se to ne bi zgodilo, so nameščeni pladnji skupaj z žari. Da se mreže ne umazajo z raztopino, jih je mogoče zaviti s plastično folijo.

Da bi voda prosto vstopila v sistem, kolesa avtomobila pa niso uničile sten pladnja, mora biti nameščena rešetka 3-5 mm pod površino.

Pladnji so priključeni na spoj s sistemom "trn-groove". Če želite podaljšati življenjsko dobo prhe, so vsi sklepi v pladnjih zapečateni in na zadnji pladenj je nameščen vtič. Pri povezovanju pladenj pod kotom morajo biti rezani in spojeni pod kotom 45 °, enako pa je treba opraviti tudi z mrežami. Praviloma se mlin lahko razreže, diamantno kolo pa se uporablja za polimerne pesek in betonske pladnje. Pri žaganju bi morali poskušati zgrabiti obe strani pladnja.

Pri montaži pladnje je nujno, da se na obeh straneh, ki je napolnjena s tesnilno maso, zagotovi termoelement med žarom in površino.

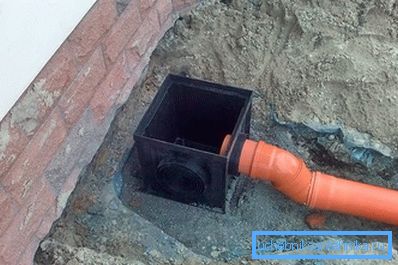

Pladnji so povezani s sistemom za viharno kanalizacijo skozi peščeno pasto s PVC vtičnicami s premerom 110-150 mm. Za to je bolje uporabiti ovine pod kotom 45 °. Smeti se ne morejo namestiti, če ni nevarnosti, da bi prišlo do ostankov v nevihti. V tem primeru se za priključitev na sistem uporabljajo pladnji z navpično vejico navzdol ali končnim pokrovom z luknjo za priključitev cevovoda.

Bolje je, da se izpustna cev iz pladnja ali peščene pasti poglablja pod oznako zamrzovanja tal, nato pa toplega zraka iz sistema ne bo omogočalo zamrznitve vode v peskovniku, kar bo sistemu omogočilo, da deluje pravilno že več let.

Hitrost gibanja neurja bi morala biti od 0,4 do 0,6 m / s z najmanjšim nagibom na dnu. Zahvaljujoč temu se drenažni sistem ne bo utrjeval. V odsotnosti naravnega naklona površine morate uporabiti kaskado pladnjev ali pladnjev z naklonom, ki bo ustvaril višinsko razliko in zagotovil potrebno količino pretoka.

Najmanjši premer cevovodov za nevihto je 110 mm, naklon cevovoda mora biti najmanj 0,01 ali 1 cm / m, pri 150 mm cevi pa najmanjši naklon 0,008.

Priključitev točkovnih dovodov ali peskalnih pasti na transportni zbiralnik je treba opraviti preko poševnih čepov ali kontrolnih vrtin.

Med delovanjem je treba pladnje redno očistiti iz razbitin, medtem ko odstranjujete rešetko, kot tudi izkopavanje in čiščenje filtra iz peščene pasti in izpusta točke.
