Odtočne cevi, potrebne za namestitev

Plastične cevi za kanalizacijo, ki se uporabljajo na ravni gospodinjstva, praviloma imajo premer 32 mm, 50 mm, 100 mm in 150 mm, čeprav sta dve najbolj priljubljeni tipi 50 mm, 100 mm. Poleg tega se za montažo ožičenja sistema izdajo drobci različnih dolžin, lahko pa so 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm in 200 cm (drobljenje cevi 150 mm se začne od 50 cm, ponavadi manjše ne proizvajajo).

Podrobneje bomo opisali spodaj navedene elemente in si oglejmo predstavitev tematskega videoposnetka v tem članku.

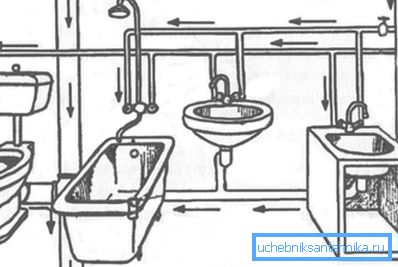

Načelo kanalizacije in vodovodne instalacije v stanovanju ali hiši

Oprema za kanalizacijo

Opomba Celoten sistem, nameščen za odplake, v glavnem sestavljajo cevi različnih premerov. Toda vsi se morajo nekako približati, tako da industrija v ta namen proizvaja enotno okovje (PVC), pa tudi gumijaste manšete (zmanjšanja) in tesnilne obroče.

Cevi

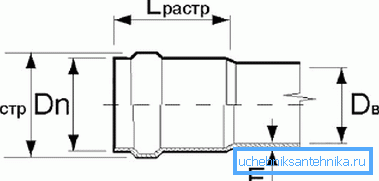

Osnovni parametri

Najpomembnejši parameter, naj gre za odtočno cev iz strehe ali pa bo kanalizacijski vod ali vodoravno ožičenje manjšega premera, se imenuje zunanji premer - pretok ni odvisen od njega, vendar je prav to, da je med instalacijo pozoren. V nadaljevanju vam predstavljamo tabelo vseh standardnih dimenzij polivinilkloridne kanalizacije.

Zunanji premer (mm) Nominalna togost obroča (SN, kN / m2)
Dn Tolerantno odstopanja 2 4 8
SDR 51 SDR 41 SDR 38
Debelina sten cevi (mm)
en Dodaj. off en Dodaj. off en Dodaj. off
50 ± 0,2 - - 1,3 ± 0,4 1.6 ± 0,4
63 ± 0,2 - - 1.6 ± 0,4 2.0 ± 0,5
75 ± 0,3 - - 1.9 ± 0,4 2.3 ± 0,5
90 ± 0,3 - - 2.2 ± 0,5 2.8 ± 0,5
110 ± 0,3 - - 2.7 ± 0,5 3.4 ± 0,5
125 ± 0,3 - - 3.2 ± 0,6 3.9 ± 0,6
160 ± 0,4 3.2 ± 0,6 4.0 ± 0,6 4.9 ± 0,7
200 ± 0,5 3.9 ± 0,6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0,5 4.9 ± 0,7 6.2 ± 0,9 7.7 ± 1,0
315 ± 0,6 6.2 ± 0,9 7.7 ± 1,0 9.7 ± 1,2
400 ± 0,7 7.7 ± 1,0 9.8 ± 1,2 12.3 ± 1,5
500 ± 0,9 9.8 ± 1,2 12.3 ± 1,5 15.3 ± 1,8
630 ± 1,1 12.3 ± 1,5 15.4 ± 1,8 19.3 ± 2,2
800 ± 1,3 15.4 ± 1,8 19.6 ± 2,2 24.5 ± 2,7
1000 ± 1,6 19.6 ± 2,2 24.5 ± 2,7 30.6 ± 3,3
1200 ± 2,0 24.5 ± 2,7 29.4 ± 5.2 36.7 ± 3,5

Opomba V tej tabeli so navedeni vsi parametri cevi, ki segajo od prereza 50 mm ali več, čeprav so parametri v stanovanjskem sektorju 50 mm, 110 mm in 150 mm. Dejanski premer 110 mm pri nakupu v trgovini se običajno šteje kot 100 mm - cev in cena se ne spremenita.

Fittings in Reductions

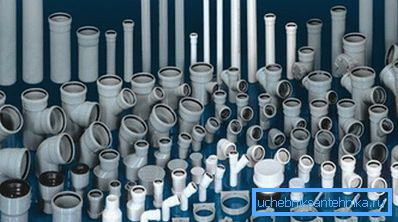

Različna konfiguracija pribora
  • Za izdelavo kakršnega koli sklepa na cevovodu, kot so vezava, vrtenje, ločevanje vozlišča ali prehod na drug premer in na drugo ravnino, se uporabljajo specializirani adapterji različnih konfiguracij. Na primer, drenažna cev za straniščno posodo je lahko izdelana kot plastični kotiček ali valovita tuljava, vendar jo morate nekako povezati z dvižnim vodom, in to je tisto, kjer potrebujete čevlje (štirismerno - za odvajanje v druge sanitarne prostore), ki je vgrajen v dvižni vod .

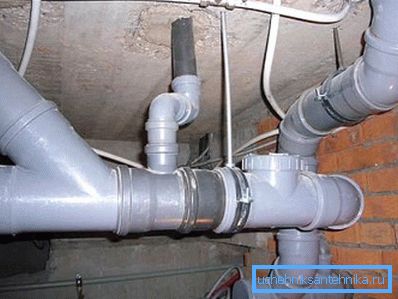

Težka izmenjava v kleti
  • Približno na enak način je priključena odtočna cev za kopalnico ali umivalnik - valovita sifonska puša se prilega v vtičnico kotne črpalke ali čepa, kjer se za tesnjenje uporablja gumijasti obroč ali manšeta. Obstajajo tudi zapletene izmenjave, zlasti v kleti zasebnih hiš, kjer v apartmaju praktično ni cevi - za vsako kopalnico odtok poteka po tleh, tako pod, pod kletnim stropom, se morate pridružiti številnim cevovodom, z različnim nagibom in drugačnim premerom.

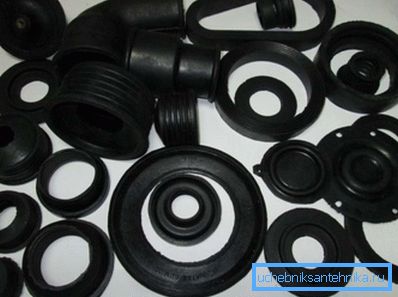

Gumijaste manšete in o-obroči
  • Gumijasta manšeta je včasih enostavno nenadomestljiva, npr. Povezavo odtočne vode pralnega stroja na kanalizacijo poteka s pomočjo 32-milimetrske cevi, ki jo je treba priključiti na zvonec s cevjo 50 mm.. Toda takšna PVC oprema je zelo redka, tako da se v skodelico zvonca potiska 5032 mm gumijasto zmanjšanje, in to je, kako se problem reši. Točno enaka situacija se zgodi, ko je odvodna cev priključena na umivalnik - pri valovitem sifonu se uporablja zmanjšanje za 5040 mm.
  • Proizvajalec gumijastih tesnilnih obročev dobavlja s plastično cevjo, zato vam jih ni treba posebej kupiti. Pri priklopu morate paziti, da ne pregibate, in če po poskusnem odtoku opazite pretok skozi katerikoli od sklepov, potem ne bodite hitri, da bi ga zaprli s silikonom ali tesnilom. V teh primerih navodilo priporoča odstranitev takšne povezave, določi obroč in ga ponovno sestavi - tok bo izginil.

Koristni nasveti. Pri montaži odplak z lastnimi rokami včasih obstajajo resne težave - razlog za to je, da je tesnilni obroč iz gume preveč tog. Da bi odpravili to težavo, lahko obrišete obroček ali konec cevi (ali oboje) z gospodinjskim tekočim detergentom. To bo v veliki meri olajšalo povezavo delovnega toka.

Koristne pripomočke

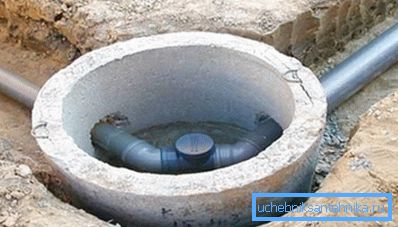

Inšpekcijski pregled za pregled

V primeru blokade pod umivalnikom, bo malo ljudi imelo vprašanje, kako očistiti odtočno cev v kuhinji, vse je tukaj preprosto - odstranite sifonsko pušo iz vijaka in skozi vtičnico vstopite v sanitarni kabel na strani dvižnega voda. Kaj pa storiti, če bi bila taka montaža izdelana ne ravne črte, ampak z zavoji (včasih z 90?) Ali če dolžina kabla ni dovolj?

V takšnih primerih se plastična revizija zruši na obodih in na dolgih odsekih (več kot 4-5 metrov), ki so lahko tako v zaprtih prostorih kot tudi zunaj pod zemljo, le v tem primeru se nad njim zgodi betonska ali betonska zidava .

Popravki so zelo podobni po videzu in načinu namestitve na čepu, samo v našem primeru se stransko pipo tu naredi z navojem, tako da je lahko tesno zaprt s pokrovom, kar je jasno vidno na vrhu fotografije. Za odpravo blokade se pokrov odvija in v cev v desno smer vstavi sanitarni kabel.

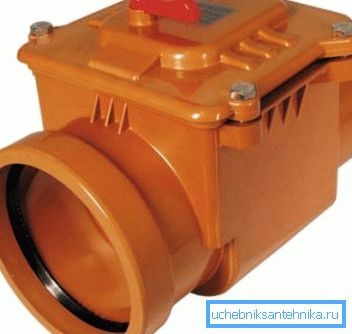

Plastični kontrolni ventil za membran

Da bi se izognili prelivom, se uporablja povratni ventil za odplake, ki je običajno nameščen v zasebnem sektorju ali na prvih nadstropjih visokih stavb. Bistvo dela tega pripomočka je, kot sledi - ko se raven vode v kanalizaciji dvigne višje od ravni cevi v stanovanju (hišni), se bo vsa ta tekočina začela prelivati ​​skozi stranišče, kopel in včasih umivalnik z umivalnikom (zakon komunikacijskih plovil). Ampak, če namestite kontrolni ventil na bivalne prostore, se to ne bo zgodilo.

Takšne naprave so lahko navpične in vodoravne, z zaprtjem v obliki membrane z gumijastim tesnilom (plastika) ali z vodoravno kroglico s prirobničnimi priključki (iz litega železa ali jekla). Slednja možnost se navadno uporablja za industrijsko zmogljivost.

Zaključek

Plastična odtočna cev za streho, prostor ali polaganje pod zemljo se med seboj ne razlikujejo in so iz istega materiala - PVC. Glavna razlika med njimi je velikost in metode namestitve.
