Odtok za stranišče: načrtovanje, popravilo, zamenjava

Drenažni mehanizem za WC školjko je večkomponentna oblika, ki se nahaja v rezervoarju. Delovanje tega vozlišča neposredno določa, kako udobno bomo uporabljali napravo, in kako dobro bo izpraznjen.

Sodobni mehanizmi se običajno izvajajo z zadostno varnostjo, vendar jih včasih potrebujejo popravilo in zamenjava. Da bi to nalogo lahko dosegli z lastnimi rokami na ustrezni ravni kakovosti, je treba najprej razumeti splošna načela delovanja sistema.

Precej zapleten mehanizem, ki ga je treba občasno vzdrževati, je odgovoren za odvajanje odpadkov v kanalizacijo.

Drain design

Načelo delovanja

Odtočni rezervoar v moderni straniščni školjki je posoda, v kateri je enostaven mehanizem.

To vozlišče je odgovorno za merjen pretok vode in deluje v avtomatskem načinu:

  • Voda iz cevovoda skozi cev vstopi v rezervoar skozi polnilni ventil.
  • Postopno polnjenje rezervoarja deluje tekočina na krmilnih napravah (govorimo o svoji zasnovi spodaj), ki ob dosegu določene ravni vodi do blokiranja polnilnega ventila.
  • Ko pritisnete gumb na pokrovu posode, se odpre drugi ventil - odtok. Voda zapusti rezervoar in polnilni ventil se ponovno odpre.

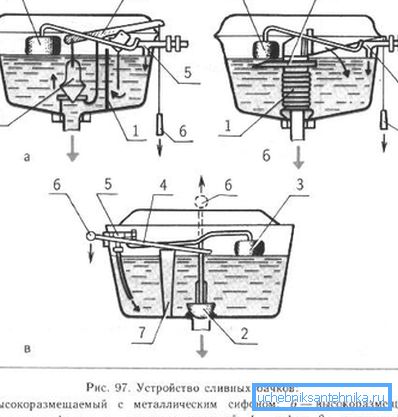

Sheme izdelkov starega oblikovanja

Takšno nadomestno delovanje ventilov je zelo priročno: ni potrebno zagotoviti, da se rezervoar neprestano napolni ali da se tekočina ne preliva. Seveda, za zagotovitev nemotenega delovanja morajo vsi deli sistema delovati pravilno.

Glavni elementi

Mehanizem za straniščni cisterni ima lahko zelo različno konfiguracijo, vendar v skoraj vsakem primeru vključuje tri elemente:

  • Ventil za polnjenje rezervoarja.
  • Plavaj, da nastavite vodostaj.
  • Prelivni sistem (izpustni ventil).

Bodite pozorni! Navodila za izpušni mehanizem za WC školjko običajno vsebujejo risbo ventilov z navedbo velikosti in konfiguracije teh elementov in pomožnih delov. Ta dokument nam bo priskrbel neprecenljivo pomoč pri izvedbi popravil.

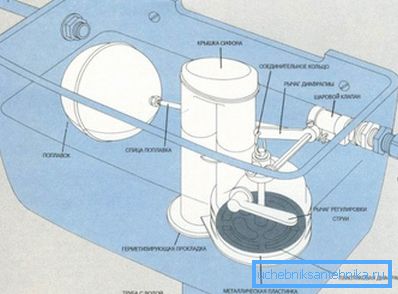

Eden od oblikovalskih programov

Ti deli delujejo na naslednji način:

  • Polnilni ventil je šoba, vgrajena v dno ali stransko steno odtočnega rezervoarja. Zunaj se navoj se razreže v podnožje, na katero je pritrjena cev z mrzlo vodo s pritrdilno matico ali drugim priključkom.
  • Na notranji strani ventila je nameščen blokirni mehanizem, ki je priključen na ročico.. Plovilo je pritrjeno na drugi konec ročice - plastični rezervoar, ki se dvigne, ko se raven vode dvigne.
  • Ko je plovec spuščen, se vstopni ventil odpre. Ko je plovec dvignjen, se jamo postopoma premakne in, ko doseže določeno raven, blokira blokirni mehanizem, ki prekine dotok vode.
  • Ločeno je tudi odtočni mehanizem, ki s pritiskom na gumb odpre luknjo na dnu posode. Voda, ki vstopa v WC školjko pri visoki hitrosti, izpiha svojo vsebino v kanalizacijo.

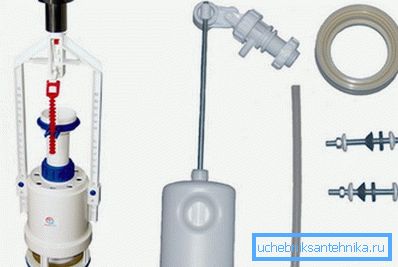

Fotografije ventilov

Bodite pozorni! Sodobni modeli so opremljeni z dvojnim odtočnim sistemom: s pritiskom na eno tipko izpuščamo vso vodo, tako da pritisnemo drug del - le njegov del.

  • Odtočni ventil je ponavadi opremljen s tako imenovanim prelivom.. Ta vozlišče nas zavaruje pred prelivanjem rezervoarja: če blokirni mehanizem zaradi enega ali drugega razloga ne deluje, voda ne izlije, ampak preprosto vstopa v kanalizacijo skozi nekoliko odprto spodnjo loputo.

Kljub navidezni zapletenosti lahko popravilo toaletnega drenažnega mehanizma izvede tudi začetnik. Če želite to narediti, je treba razumeti značilnosti strukture, nameščene na vašem spletnem mestu, in kupiti ustrezen del za zamenjavo. No, da se ne izgubite v tipičnih situacijah, spodaj predstavljamo nekaj koristnih priporočil.

Popravila in vzdrževanje

Odpravljanje težav

V tem poglavju bomo razložili, kako popraviti mehanizem za izpiranje v stranišču. Praviloma popravilo ne povzroča posebnih težav, vendar je v nekaterih primerih potrebno opraviti popolno zamenjavo odtočne opreme.

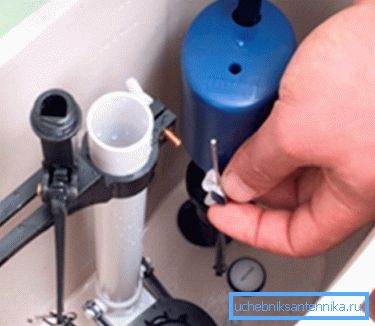

Plovilo mora biti nepredušno, v nasprotnem primeru sistem ne bo deloval.

Če je težava lokalna, morate ukrepati po preprosti shemi:

Opis napake Algoritem popravil
Polnjenje plovca z vodo
  • To običajno nastane zaradi obrabe ali mehanske poškodbe.
  • Kot začasen ukrep lahko plavamo odstranimo, temeljito posušimo in zatesnemo z vleno odporno spojino.
  • Pri prvi priložnosti je treba del zamenjati, saj je cena minimalna.
Puščanje v izpušnem ventilu
  • Najpogosteje se tesnost sčasoma zmanjša zaradi izgube elastičnosti tesnilnih tesnil.
  • V začetnih fazah lahko prilagodite tlak ventila, v prihodnosti pa boste morali zamenjati tesnila ali namestiti nov del.
Težave z drenažnim gumbom
  • V večini primerov takšne težave povzroča neravnovesje ročice.
  • Če je ta del izdelan iz kovine, ga je treba nagniti tako, da se ventil pravilno odpre.
  • Plastični valjček je lažje zamenjati.
V cisterno ni vode
  • Preden odstranite pokrov iz rezervoarja, zaprite vodo.
  • Potem demontirajte dovodno cev in jo očistite ter odstranite umazanijo.
  • Enako naredimo tudi s sesalnim ventilom.
  • Če te manipulacije niso pomagale, preverimo delovanje ventila in po potrebi izvedemo njegovo zamenjavo.

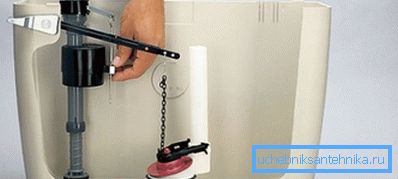

Prilagoditev je precej preprosta.

Mehanizem zamenjave

Če je odtočni mehanizem prekinjen v stranišču (tj opisane metode ne pomagajo več), potem je vedno mogoče zamenjati.

To naredimo tako:

  • Pridobimo odtočni pribor istega modela, kot je določen pri vas. Tukaj je natančno ujemanje zelo pomembno, saj tudi najmanjše razlike v dimenzijah lahko povzročijo neučinkovitost mehanizma.
  • Pred zamenjavo odtočnega mehanizma v stranišču izklopite vodo in izpraznite posodo.
  • Po odvijanju odtočne tipke odstranite pokrov iz posode.
  • Nato odklopite vse cevi in ​​razstavite notranjost ventila.
  • Na dnu odvijte vijake, s katerimi je rezervoar pritrjen na podnožje.
  • Odstranite rezervoar in odstranite spodnji del odtočnega mehanizma.

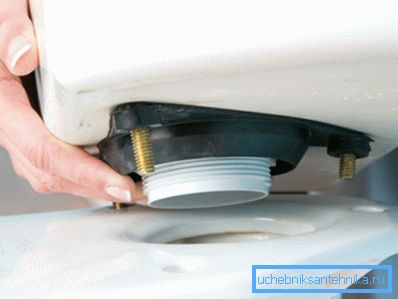

V nekaterih primerih, če želite zamenjati mehanizem, morate odstraniti celoten rezervoar.

Bodite pozorni! Lahko izkoristite priložnost za čiščenje notranjih površin straniščne školjke, ki je zelo težko dostopati po montaži.

  • Nato v izpraznjeni luknji namestite nove dele.
  • Tank vrnemo na svoje mesto in ga pritrdimo s pomočjo istih vijakov. Če je sponka med delovanjem rjavila, jo je treba zamenjati.
  • Nadaljujemo z montažo mehanizma, po zaključku pa priključimo žerjavi.

Nato služite vodi in zagotovite, da ni puščanja. Prvi izpust izvedemo s pokrovom, odstranjenim za preverjanje delovanja sistema.

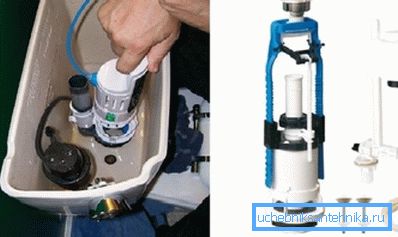

Namestite vse podrobnosti o odtočni opremi

Če je vse v redu, pokrovček vrnemo na svoje mesto in ga popravimo s tipko.

Zaključek

Popolna zamenjava odtočnega mehanizma v straniščni cisterni je zahtevana relativno redko: v večini primerov je mogoče delovanje popraviti s popravljanjem enega ali več delov. Toda tudi če je sistem povsem nepravilen, ga lahko popravi tudi neizkušeni vodovodar.

Videoposnetek v tem članku vsebuje podrobnejša priporočila o tej temi, zato je novinec vsekakor vredno raziskati.
