Okvir za tuš kad: zanesljiva podpora za našo prho

Pri montaži tuš kabine z lastnimi rokami se pogosto soočamo s težavami, ki jih povzročajo komponente slabe kakovosti. In ker je okvir za paleto eden najpomembnejših elementov celotne strukture, se povečujejo zahteve po njegovi zanesljivosti.

Spodaj vam bomo povedali, na kaj morate biti pozorni pri nakupu okvirja palete, in tudi nekaj nasvetov o tem, kako ga sami izdelati in namestiti.

Specifikacije okvirja

Namen in gradbeništvo

Pladenj za prhanje je široka in relativno plitva posoda, ki se uporablja za zbiranje tokovne vode in jo preusmeri na kanalizacijski odtok. Hkrati je precejšnje področje palete skupaj z majhno debelino materiala, iz katerega je izdelano, znatno otežuje njegovo uporabo. Pod obremenitvijo se spodnja krivina, kar vodi do deformacije celotne strukture, pa tudi do uničenja protikorozijske prevleke.

Poleg tega je treba posodo namestiti tako, da je odtočna luknja nad vhodom v kanalizacijski dvižnik. Zato ga je potrebno dvigniti nad tlemi za približno 100 mm, kar je nemogoče narediti brez dodatnih naprav.

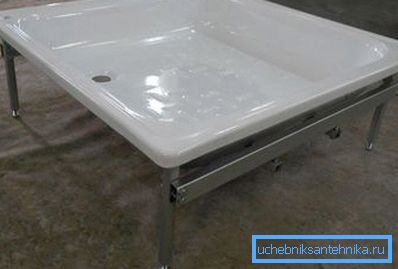

Takšna naprava je okvir.

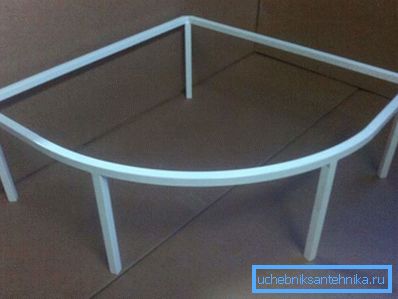

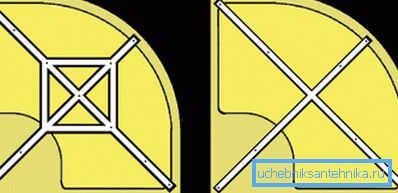

• Prvič, zagotavlja paleto s potrebno podporo. Glede na konfiguracijo se okvir lahko nahaja le okoli oboda ali pod dnom. Druga možnost je bolj priporočljiva zlasti za široke modele: prečna ojačitvena rebra omogočajo želeno stabilnost.
• Drugič noge okvirja vam omogočajo dvig palete nad tlemi na želeno višino. Hkrati se masa konstrukcije rahlo poveča, kar pomeni, da se tudi obremenitev tal ne poveča, kar je zelo pomembno pri opremljanju sanitarij v stavbah iz lahkih materialov.

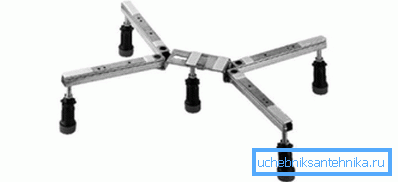

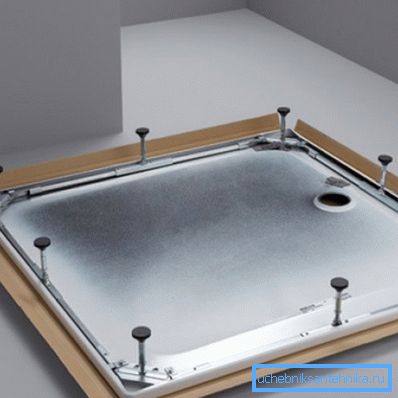

• Tretjič, oblikovanje večine okvirjev vam omogoča prilagajanje dolžine nog. Zahvaljujoč temu lahko hitro poravnamo paleto na ravnini, kar je predpogoj za učinkovito uporabo prhe.

Bodite pozorni! Stojalo za tuširanje mora biti popolnoma enakomerno, v nasprotnem primeru pride do težav z izpustom vode, vrata v tirnicah pa se bodo začela zamašiti zaradi napake. Pri nameščanju palet brez okvirja se poravnava izvede tako, da se na izbrano območje izlije kravato.

Zasnova takšnih naprav je precej preprosta:

• Temelj je sestavljen iz več jeklenih trakov, ki so povezani bodisi z varjenjem ali z uporabo kotnih konzol.
• Na koncih letvic in na križiščih so izdelane navojne luknje, v katere so nameščeni dovolj debeli (10 mm ali več) vijaki.

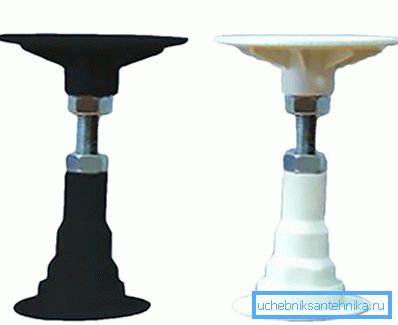

• Na koncih vijakov so vijačne noge iz trpežne plastike. Znotraj noge so tudi navojni, kar vam omogoča prilagajanje položaja okvirja.

Priporočila za izbiro

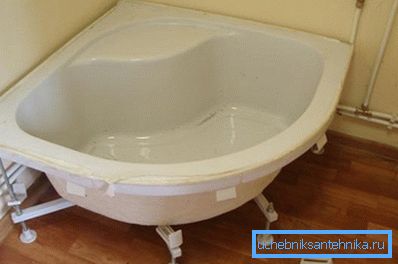

Kljub temu, da je cena takšnih izdelkov sorazmerno majhna, jih je treba izbrati zelo previdno. To je posledica dejstva, da opravljajo zelo pomembno funkcijo: če se okvir razbije, bo njegova zamenjava povezana z zelo resnimi stroški dela, saj bo kabino skoraj popolnoma razstaviti.

Če izberete model, morate upoštevati naslednje nianse:

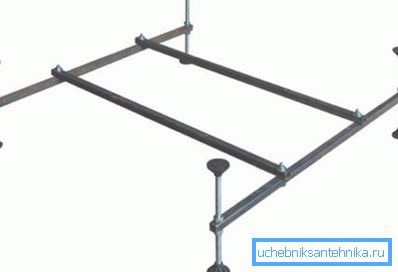

• Prva je konfiguracija nosilnih nosilcev. Zaželeno je, da se ne nahajajo okoli oboda palete, ampak pod njo. Torej bo obremenitev, ki jo oseba stoji na dnu, enakomernejša.
• Debelina cevi je tudi zelo pomemben dejavnik. Najbolje je, da kupite modele, izdelane iz oblikovane cevi najmanj 20x40 mm: takšne se ne bodo upognili.
• Bodite pozorni na kakovost kovine. Zelo dobro je, če so vsi deli pokriti z antikorozijsko barvo: zato bomo prepričani, da tudi v razmerah visoke vlažnosti struktura ne bo rjavila.

Nasvet! Posebno pozornost posvečamo kakovosti obdelave zvarov, ker se tukaj pojavlja rja. Če obstaja niti najmanjši dvom, je pred namestitvijo vreden obravnavati problematična področja z zaščitno spojino znova.

• Končno si morate ogledati noge in njihove pritrdilne točke. Deli morajo biti priviti dovolj tesno, vendar brez nepotrebnih naporov in ne sme biti razpok ali drugih napak na nosilcih.

Izdelava in montaža

Kako narediti okvir

Praviloma pridobivamo podporne strukture skupaj s samim pladnjem. V idealnem primeru bi morali oba dela izdelati isti proizvajalec - tako bo naključnost velikosti čim bolj natančna.

Vendar je včasih težko najti ustrezen izdelek, ali pa je model, ki ga potrebujete, nerazumno drag. V tem primeru je mogoče sam okvir izdelati.

Za izdelavo bomo potrebovali:

• Varilni stroj.
• Bolgarščina z rezalno kolo na jeklu.
• Vrtala in vrtalniki različnih premerov.
• Pipe za rezanje notranjih navojev.
• Cevi iz jeklenih profilov (kvadratni 40 x 40 mm ali pravokotni 20 x 40 mm).
• Plastične šobe na nogah.
• Jeklene palice z navojem.

Delo opravljamo na naslednji način:

• Za začetek ustvarimo risbo našega prihodnjega oblikovanja. Če potrebujemo ogrodje pod tušem 90x90 cm, potem je najlakši način izdelati križno oblikovano podporo dimenzij približno 80 x 80 cm z ojačitvami vložki.
• Od cevi smo odrezali drobce želene dolžine in jih skrbno očistili pred rjo.

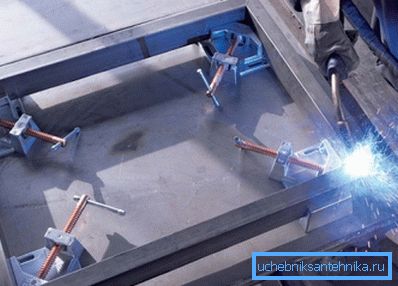

• Postavimo prazne blazinice na varilno mizo in jih zvarimo, tako da jih postavimo strogo vodoravno. Zelo pomembno je, da nadzorujemo odsotnost odstopanj v primeru nereguliranega okvira.
• Če niste usposobljeni za varjenje, se lahko deli pritrdijo skupaj. Ne smemo pozabiti, da bodo elementi v različnih ravninah.
• Noge - najtežje. Za enostavno konstrukcijo je dovolj, da se spodnji del zavara pod kotom 90⁰ kratke dolžine profilne cevi. Če potrebujemo višinsko nastavitev, potem v cevi vrtamo luknje, v katerih smo rezali navoje, in nato privijte vijake.

• Na konce noge položimo čepe ali nastavimo plastične nosilce.
• Vsi zvarni šivi se skrbno očistijo, nato pa obdelamo pridobljeni del s protikorozijsko barvo.

Kako namestiti paleto na okvir

Postopek namestitve palete na okvir (ni pomembno, tovarniško ali domače) ne predstavlja težavnosti:

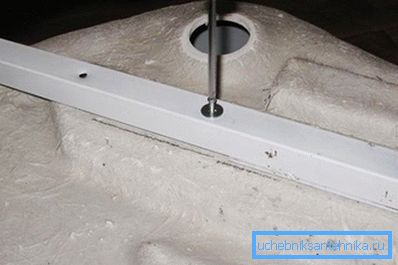

• Če na dnu palete obstajajo montažne luknje ali posebna ušesa, jo nato obrnite in pritrdite okvir na dnu z vijaki. V nasprotnem primeru bo paleta preprosto ležala na nosilcu, včasih - z uporabo tesnila.
• Nato namestite noge okvirja na izbrano področje tal. Površina mora biti čim bolj izravnana in čista.

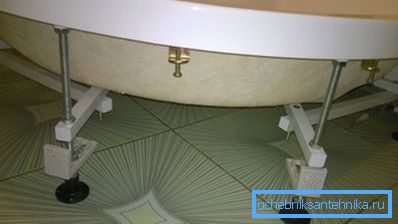

• Z uporabo ključa vrtite nastavitvene vijake na nogah, dokler pan ne bo popolnoma nameščen. Proces nadzoruje ena ali več ravni.
• Po končani namestitvi namestimo okrasne trakove na stranski nosilci palete. V domačih modelih lahko v ta namen predhodno izdelate več montažnih lukenj.

Zaključek

Kot lahko vidite, je zgornja navodila dovolj preprosta za samoizvajanje. Seveda je težje narediti okvir za paleto kot preprosto za uporabo pripravljenega, toda če je potrebno, lahko to nalogo opravimo dobro.

Za podrobnejše študije opisanih tehnik je vredno gledati video v tem članku.
