Toaletna naprava: strukturne in operativne lastnosti

Težko si je zamisliti sodobno stanovanje brez stranišča, ker ta sanitarna omarica udobno obišče toalet in ne zahteva posebne oskrbe. Za normalno delovanje pa lastnik mora poznati napravo straniščne školjke, saj so napake straniščne školjke in njihova odstranitev neposredno povezana z njegovimi strukturnimi značilnostmi.

Povedali vam bomo, kako je WC urejen, in tudi nekaj nasvetov o tem, kako ga nastaviti.

Gradbeništvo

Naprava in načelo delovanja

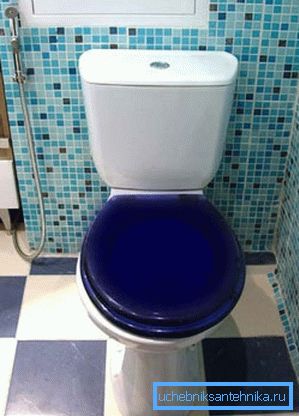

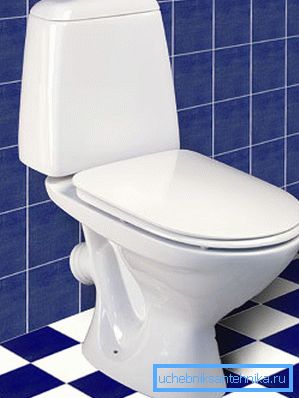

Upoštevali bomo najpogostejši model "WC-kompakt", saj je vsakomur seznanjen in precej intuitiven.

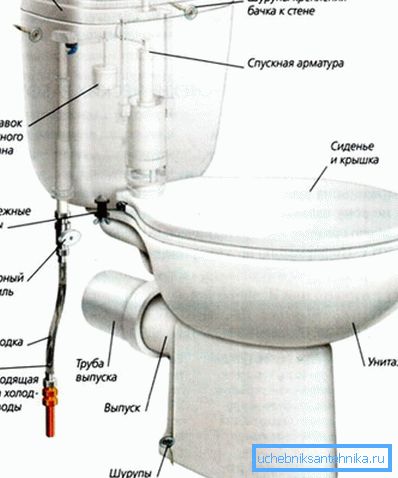

Izdelek sestavljajo trije glavni deli:

1. Sklede, ki je posoda za zbiranje odpadnih izdelkov. Posoda ima odtočno luknjo, ki je priključena na kanalizator in je opremljena z vodo (sifon);
2. Odtočna cisterna, ki je potrebna za oskrbo z vodo, ki se uporablja za odtok vsebine posode v kanalizacijo. V notranjosti posode je nameščena avtomatska naprava za izpiranje vode, ki regulira delovanje ventilov in zapornih ventilov;
3. Blato s pokrovom. Poveča uporabnost naprave in omogoča tudi zapiranje posode po uporabi, kot je bilo predvideno.

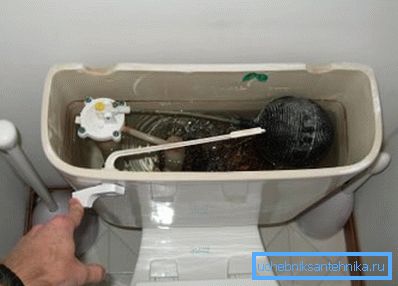

Naprava deluje kot sledi: voda iz vodovodnega sistema se napaja v rezervoar skozi napravo za odvajanje toaletnega sredstva, ki vključuje dovodni ventil s plavajočim mehanizmom.

Ko je rezervoar napolnjen, se plavaj naraste in dovodni ventil se zapre, voda se ustavi.

Po uporabi potrošnik pritisne ključ ali vzvod, ki vklopi straniščni odtok, odpre se ventil za izpiranje in voda v posodo skoči v posodo in jo pere v lijako.

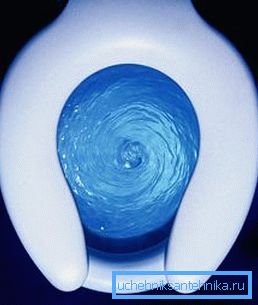

Količino vode izračuna proizvajalec, tako da je dovolj, da popolnoma odstrani iztrebke iz sklede.

Ko se nivo vode zmanjša, se spusti plavuti in ventil za dovod vode ponovno odpre.

Prihajajoča tekočina stisne na cepiču odtočnega ventila, ki zapre odtočno luknjo, in voda se ponovno začne kopičiti v rezervoarju.

To se zgodi, dokler njegova raven ne doseže nastavljenega maksimuma, kar bo povzročilo zaklepanje dovodnega ventila s plovcem, naprava pa bo čista in pripravljena za ponovno uporabo.

Bodite pozorni! V primeru porušitve plavajočega mehanizma je rezervoar opremljen s sistemom prelivanja odvečne vode v kanalizacijski sistem. To ščiti lastnike stanovanja pred poplavami.

Toaletna posoda

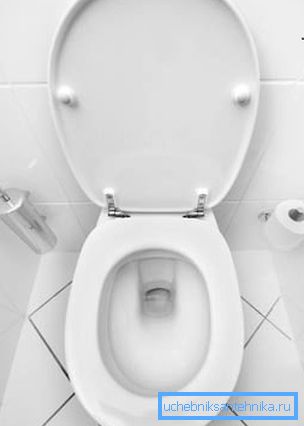

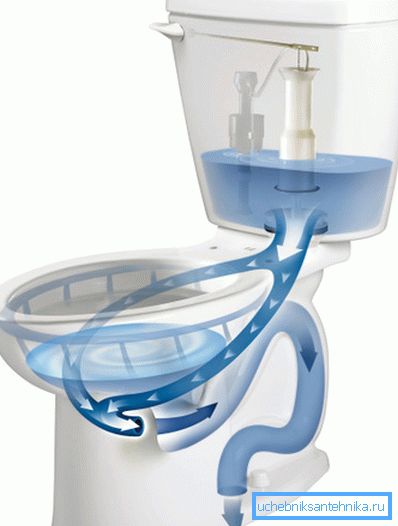

Vaza naprave je zasnovana tako, da njegova oblika omogoča najbolj popolno čiščenje rezervoarja z minimalnim pretokom vode iz rezervoarja. To omogoča ne samo shranjevanje tekočine, ampak tudi uporabo bolj kompaktnih rezervoarjev.

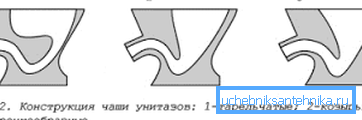

Danes obstajajo tri glavne sorte tega dela:

1. Disk. Ima plosko obliko, luknja pa je pristransko usmerjena, kar nas rešuje pred brizganjem razpršilcev;
2. Visor. Tukaj se luknja pomakne nazaj, sprednja stena pa je pravokotna. To je najbolj priročna in estetska oblika vaze;
3. V obliki lijaka. Sprednja in zadnja stena sta približno enak kot nagiba. Luknja se nahaja skoraj v sredini posode, zaradi česar je najmanj udobno zaradi razpršenih pršil.

Vsebina se izprazni vzdolž kanala, ki ima posebno obliko: zaradi navpičnega upogiba (kolena) se v kanalu ustvari vodni past.

Ko tekočina prehaja skozi kanal, je določena količina ostane v kolenu in blokira dostop kanalizacijskih plinov v sobo.

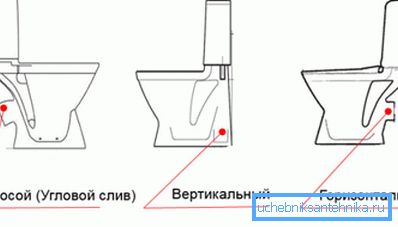

Prav tako se lahko v prostorih odtočne cevi razlikujejo vaze: lahko je vodoravno, navpično ali poševno.

To ne vpliva na delovanje naprave, vendar je ta funkcija zelo pomembna, če je priključena na dvižni vod.

Bodite pozorni! Pri izbiri straniščne školjke je treba preučiti lokacijo dvižnika in ventilatorja. Ponavadi kupite napravo z enako vrsto cevi, ki je bila na starem stranišču.

Odtočna cisterna

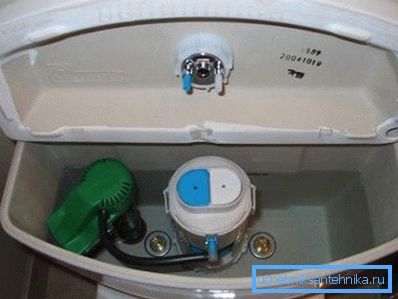

Kot je bilo omenjeno zgoraj, je rezervoar namenjen za odvajanje vsebine posode v kanalizacijo. Sodobni rezervoarji so opremljeni z mehaniko, ki opravlja avtomatsko delovanje naprave.

Izdelek ima glavni del in odstranljiv pokrov, na katerem je v večini modelov gumb za odvajanje vode.

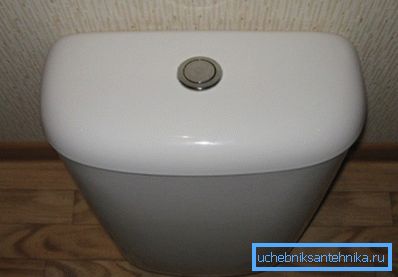

Rezervoar je praviloma izdelan iz istega materiala kot celoten aparat: faience ali porcelan. Pred tem so bili izdelani litoželezni in jekleni rezervoarji, včasih pa najdemo plastične posode.

Vendar se izdelki iz porcelana štejejo za najvišje kakovosti, kar velja tudi za rezervoar in vazo.

V "kompaktnem" modelu je rezervoar nameščen na skledo in pritrjen s plastičnimi ali kovinskimi sorniki z maticami.

Priključek je opremljen s posebno gumijasto tesnilo, zaradi česar je zrak neprepusten. Včasih ima rezervoar dodaten pritrditev na steno.

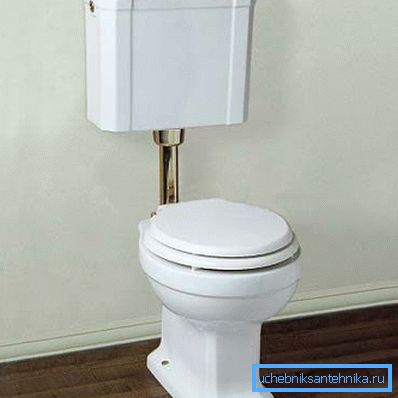

Obstajajo tudi monolitni modeli, v katerih je rezervoar neločljiv od posode. V starih in nekaterih sodobnih sortah zmogljivosti se nahaja zgoraj in povezana z vazo z navpično cevjo.

Končno obstajajo skriti rezervoarji, ki so pritrjeni na montažnem okvirju za stensko montažo straniščne školjke.

Mehanika odvoda

Oglejmo si bolj natančno zasnovo rezervoarja:

Sestava odtočnega mehanizma vključuje:

1. Ventil za dovod vode s plavajočim mehanizmom za blokiranje. Izklopi in odpre kanal za pretok tekočine, odvisno od položaja plovca (nivo vode);
2. Prelivna cev (sifon), v kombinaciji s flush ventilom in hruško, zapiranje odtočne luknje;
3. Dvignite hruško in odprite luknjo za splakovanje;
4. Plavaj, ki je igla povezana z dovodnim ventilom. Ko premikate plavajoči del, igla stisne na membrano, ki zapre kanal vode, ki vstopa v rezervoar;
5. Raven vode v rezervoarju.

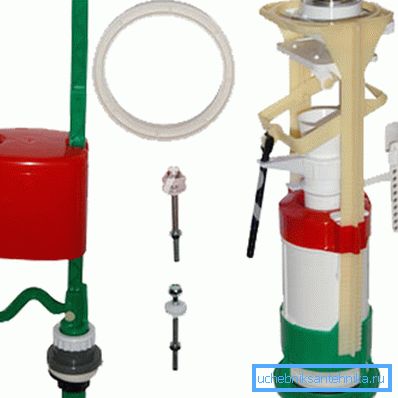

Bodite pozorni! Sodobna mehanika je nekoliko drugačna, vendar je načelo njenega delovanja enako. Za jasnost uporabljamo staro shemo.

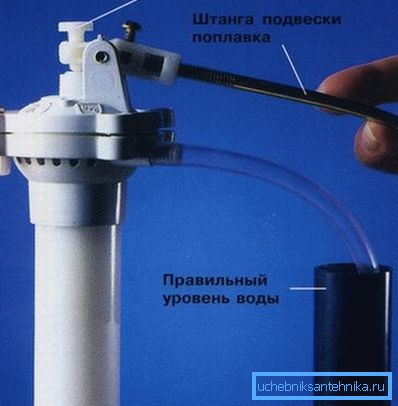

Naprava za odvajanje vode v stranišču vam omogoča prilagajanje količine tekočine, ki jo nabira rezervoar. V ta namen je v dovodnem ventilu nameščen vijak, katerega vrtenje spreminja položaj krakov plovca, na katerem je kanal zaklenjen.

Stopnjo lahko prilagodite tudi tako, da spremenite obliko igle: za to se lahko upognete ali uporabite kolenski sklep, če je predviden z načrtom.

Bodite pozorni! Med razčlenitvijo mehanike ali nezadostnim zardevanjem ne mahajte, da bi odpisali sistem. Preden spremenite odtok v stranišču, preverite njegovo nastavitev, kot tudi stanje gumijastih tesnil in ventilske membrane.

Navodila za nastavitev mehanike se lahko močno razlikujejo glede na njegovo konfiguracijo, saj sodobni instrumenti odlikujejo boljši kontrolni sistemi.

Vendar pa je treba omeniti, da je novejša naprava lažje konfigurirati, zato ni potrebe po skrbi.

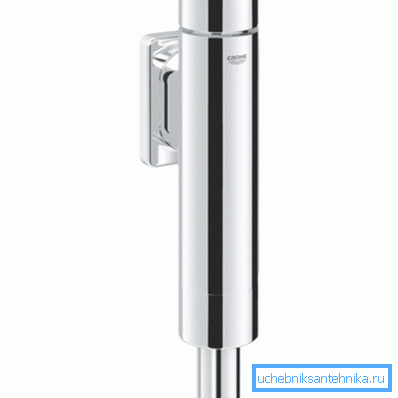

Obstaja tudi splakovalna naprava pod pritiskom za stranišče, kar odpravlja hranilnik.

Vendar pa je za zasebno stanovanje ta rešitev slaba, ker zahteva neposredno povezavo palca ali? avtocesti do stranišča, kar je slabo skladno z značilnostmi notranjega ožičenja cevi za hladno vodo.

Poleg tega je ta oblika zelo hrupna in ustvarja vodni kladivo v omrežju.

Zaključek

Cena dobre vodovodne napeljave je precej visoka, pri izbiri pa je priporočljivo razumeti napravo za straniščne školjke. Poleg tega bo to znanje pripomoglo k pravilni konfiguraciji in upravljanju naprave, videoposnetek v tem članku pa vam bo pomagal pri tem.
