Toaletni ventil: katere različice so najbolj zanesljive?

Vsi rezervoarji za vodo imajo tako zapleten sestavni del kot ventili za izpiranje toaletne vode. Trenutno obstaja več vrst te spletne strani. Pred nakupom naprave ali popravilom morate vedeti vse o njih.

Dodelitev vozlišča

Namen naprave je naslednji.

1. Odpira in izpusti vodo, ko je posoda prazna..
2. Preprečuje pretok vode po polnjenju rezervoarja do želene stopnje..
3. Zaporni element zagotavlja stalno raven tekočine v rezervoarju., če pride do padca tlaka v oskrbi z vodo. Ko se tlak v sistemu zmanjša ali poveča za 0,1 MPa, se raven vode ne sme spremeniti za več kot 0,4 cm.

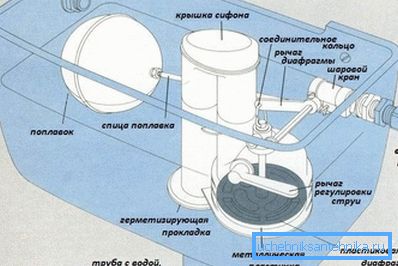

Splošno načelo delovanja, ki ga ima ventil za sanitarije.

1. Ker se nivo tekočine v rezervoarju zmanjša pod dovoljeno vrednost, plavajoči potopi nižje in nižje in s tem aktivira vzvod.
2. Tlak na palici potiska. Kot rezultat, voda začne teči v rezervoar.
3. Hkrati se plava začne plavati navzgor.
4. Ko je dosežena določena raven, se ventil zapira z vzvodom, vodna postaja se zbira.

Različni modeli plavajočih elementov so odvisni od številnih vrst drenažnih sistemov in rezervoarjev. Na primer, v stranišču je neposreden protipovratni ventil. Načelo njihovega dela je zelo drugačno.

Vrste ventilov za rezervoar

Zapirala WC školjk so lahko iz kovine ali plastike.

Proizvodni material

Dražji modeli drenažnih mehanizmov so izdelani iz bronaste in medenine. Te kovinske zlitine imajo dobro trdnost in togost, skoraj niso dovzetne za korozijo in so odporne na kemične in mehanske obremenitve.

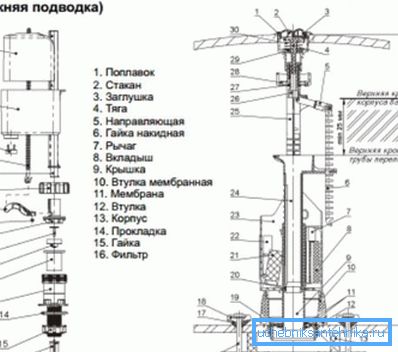

Po zasnovi so lahko preproste ločene enote (razsmerni in izpustni ventil) in kompleksne montažne enote.

Bodite pozorni! Sklopi vzvodnih ventilov iz zlitin so narejeni samo za modele straniščnih školjk razreda "elita". Za "poslovno" kategorijo so kovinski zaporni in odtočni elementi ločeni od polnilne dvojice. To znatno poenostavlja sistem, omogoča večnamensko namestitev in omogoča popravilo komponent posebej.

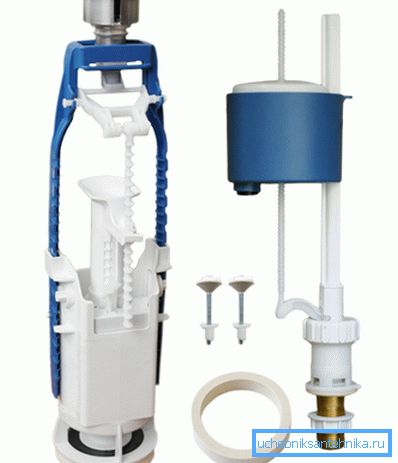

Najpogosteje je WC cisterna ventil iz plastike. Od kakovosti surovin kot tudi točnosti izdelave elementov je odvisna od skupne cene vozlišča. Z drugimi besedami, tu je neposredna povezava - dražji zaporni ventil rezervoarja, bolj trpežna bo.

Konfiguracija naprave

Dodatna oprema za rezervoar ima samo dve konfiguraciji: lahko z lastnimi rokami namestite ločen ali kombiniran sistem.

1. Obrnjeni so ločeni vstopni ventil za straniščni kotliček in analogni odvodnik.
2. Medsebojno povezovanje takšnih elementov se izvaja samo z vodo.
3. Polnilni element je preprost vozel določene oblike, ki ima plavajočo se plavut.
4. Da s pomočjo krmilnega potiska deluje s povečanjem nivoja tekočine na ventilu, zapira vodo.
5. Poseben odtočni ventil za odvod toaletne pipe lahko ima potisni gumb, pedale, vleko itd.
6. Ta element ima volumetrični vrat. Z njim se ujema zrak ali mehanski ventil. Izhaja iz vlečnega sistema ali z neposrednim udarcem (dviganje, stiskanje).

Bodite pozorni! Glavna prednost posameznih odtočnih enot je možnost zamenjave ali popravljanja posameznih elementov. Ta okoliščina v veliki meri olajša in zmanjšuje stroške dela.

1. Kombinirani mehanizmi, v katerih so polnilni in izpustni elementi nameščeni v istem ohišju in so med seboj povezani z ravno črto, zagotavljajo največjo varnost in zanesljivost delovanja rezervoarja.
2. Treba je omeniti, da je takšne sisteme težko popraviti, poleg tega pa je težko konfigurirati.
3. Vendar pa navodilo navaja, da bo z natančno nastavitvijo takšno vozlišče delovalo brezhibno.

Vrste ventilov na zasnovi

Skupaj obstajajo tri konstrukcijske vrste ventilov za rezervoarje:

• krovodni ventili;
• membranski analogi;
• batne naprave.

Naprave tipa Croydon

Takšni ventili so tehnološko zastareli, najdeni so le na modelih sanitarnih naprav v preteklosti.

1. Vključujejo bat s sedlom, ročico in telo ventila.
2. Voda se napaja in odrezuje z batom, ki se premika navpično.
3. Aktivira svoj plavajoči vzvod.

Ta zasnova se hitro izrablja. Zato sčasoma ventil v stranišču ne izklopi vode, teče in brizga iz rezervoarja.

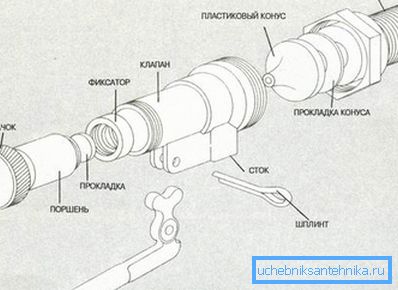

Bati koleščki

1. Vhodni ventil bata tipa bat ima os v obliki ročice.
2. Namestil se je v deljen čep (vilice).
3. Ko se ročica premakne vodoravno, povzroči premikanje bata.
4. To se občasno dotika sedla. To uravnava pretok vode v rezervoar.
5. Bat ima na koncu svoj pečat.
6. Ko se ujema s sedlom, pečat ustavi pretok vode.

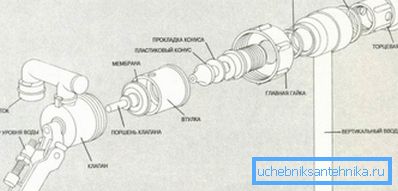

Moderni vozli z membrano

1. Tak ventil v WC školjku namesto tesnila je opremljen z membrano.
2. Izdelajte jih iz gume ali silikona.
3. Med gibanjem bata premika membrano.
4. Zato to v želenem trenutku preprečuje pretok vode v posodo.

Podobni ventili so najsodobnejši. Opremljeni so z vsemi novimi modeli sanitarnih naprav. Na podlagi tega je treba podrobneje pretehtati membranske naprave.

Zagotavljajo najhitreje polnjenje rezervoarja z vodo in prekrivanjem. Na podlagi kakovosti mesta in natančnosti njegovega prilagajanja je postopek zaposlovanja tekočine in njegovega praznjenja lahko tih ali zelo glasen.

Bodite pozorni! Glavna pomanjkljivost membranskih ventilov je, da pri njihovem učinkovitem delovanju v vodovodnem sistemu ne sme biti večjih padcev tlaka. Njihova vrednost ne sme presegati 0,1 MPa.

Poleg tega je pomembno, da voda deluje v omrežju, da bi mehanizem deloval normalno in čim dlje.

Kako deluje membranski ventil

Glavne faze delovanja naprave so predstavljene spodaj.

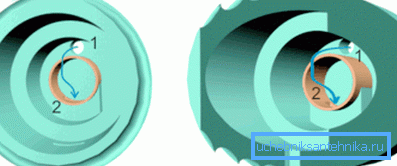

Prva faza

1. V prvi fazi je ventil odprt. V njej voda vstopi v rezervoar. Membrana, ki se drži smeri pretoka tekočine, odmakne. Zato lahko voda brez oviranja napolni rezervoar.
2. Najprej tekočina teče le v predhodni odsek.
3. Tako da je prišla naravnost v rezervoar, v tem predelu je posebna luknja. Postopek je podoben tistemu, ki poteka v rezervoarjih, opremljenih s paličnimi ventili, vendar je membrana raztegnjena preko bata.
4. V njej je lumen, skozi katero se prevaža plastična palica. Ima tudi lamelni odsek 1 mm. Zahvaljujoč njemu voda delno teče v polnilni del.
5. Ko je plovec v spuščenem stanju, je v boku tvorjena majhna luknja s premerom le 0,5 milimetra. Preko nje pride v majhno količino tekočine v posodo.
6. Zaradi podobnega principa obratovanja membranskega ventila se v predhodnih in polnilnih odsekih in v delu posode za njim ustvari isti tlak. To je temeljna razlika med takim mehanizmom in nasprotnim delom s paličastim ventilom.

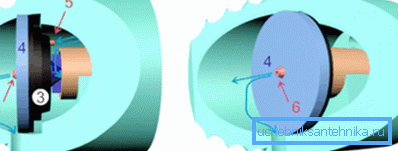

Druga stopnja

1. Na tej stopnji voda vstopi v rezervoar, ki hkrati plava navzgor.
2. Postopek tudi poveča stopnjo stebla z gumijastim tesnilom.
3. Tesnilo zapre luknjo.
4. Ob nadaljnjem premiku palice se bata z membrano pritisne na sedlo. S tem je polnilni odsek zapečaten.

Na podlagi dejstva, da je tlak vode v polnilnem delu posode povezan s tlakom pop-up float, je membrana zelo tesno pritisnjena na sedlo. To preprečuje pretok vode v rezervoar.

Tretja stopnja

1. Tretja stopnja je odvajanje vode po uporabi straniščne školjke.
2. V tem trenutku, ko se tekočina spusti iz rezervoarja in teče v skledo straniščne školjke, tlačni učinek plovca na palici izgine.
3. Reža v batu v tem času ne prekriva palice. Na tej osnovi in ​​v polnilnem odseku se tlak strmo zmanjša.
4. Tlak ostane le iz sistema za oskrbo z vodo, deluje pa na bat z membrano in jih premika na stran.
5. Zaradi tega se odtočni mehanizem spet premakne v prvo fazo.

Zaključek

Zasnova odtočnega sistema, vključno z ventilom, je zelo pomembna za učinkovitost in zanesljivost straniščne školjke. Pri izbiri sanitarne naprave ne pozabite zagotoviti, da je opremljen s sodobnim modelom.

Videoposnetek v tem članku vsebuje veliko dodatnih informacij.
