Aksonometrija ogrevalnega sistema: poznavanje terminologije

Kaj je to - aksonometrija ogrevanja? V tem gradivu se moramo vrniti v šolo in ponovno seznaniti s pozabljenim izrazom. Poleg tega bomo poskušali ugotoviti, katera pravila bi morala slediti izdelavi aksonometričnih diagramov za ogrevalne sisteme.

Opredelitev

Izraz aksonometrija prihaja iz Grčije in izhaja iz dveh besed: os in mer. Pomen izraza je v grafični podobi tridimenzionalnih predmetov tako, da jih projiciramo na ravnino.

Kako je projekt projiciran:

1. Vezana je na tri koordinatne osi.
2. Izbrana je tako imenovana slikovna ravnina, na katero naj se projicira objekt.

Opomba: koordinatna os ne sme biti vzporedna z njo.

1. Vse točke predmeta so projicirane na ravnino.

Ker ravnina slike ni vzporedna z nobeno od koordinatnih osi, bo imela projekcija vzdolž vseh osi odstopanja od dejanskih dimenzij segmentov.

Glede na to, kako se izkrivljanje porazdeli vzdolž osi, se lahko imenuje aksonometrija:

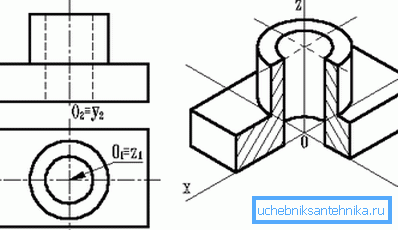

• Izometrični. V tem primeru je izkrivljanje na vseh oseh enako.

• Dimetric. Enako izkrivljanje vzdolž dveh osi.
• Trimetrični - vsa izkrivljanja imajo drugačen pomen.

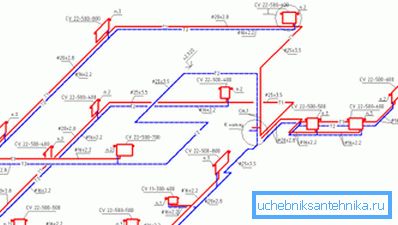

Aksonometrična shema ogrevalnega sistema je samo njegova projekcija na ravnino, ki ni vzporedna s stenami stavbe ali njenih nadstropij. Projekcija označuje elemente sistema in njihove osnovne parametre.

Regulativne zahteve

Izčrpno so določeni v GOST 21.602-2003, ki ureja pravila za pripravo dokumentacije za sisteme gradbenih inženirskih objektov (vključno z ogrevanjem). Iz besedila dokumenta izpostavimo glavne točke, ki so neposredno pomembne za našo vsebino.

Splošne določbe

Elementom ogrevalnih sistemov se dodeli oznaka, sestavljena iz oznake in serijske številke v okviru te sheme. Katere oznake se uporabljajo?

Za nekatere grafične simbole se dokument nanaša na povezani GOST:

• Cevovode je treba določiti po GOST 21.206 - 93.
• Označbe kontrolnih ventilov, dušilk, vratnih ventilov, radiatorjev itd. lahko najdete v GOST 21.205-93.

Poleg tega so med splošnimi določbami narejene številne dodatne zahteve za risbe.

• Višinske oznake so označene na podaljških ali konturah elementov.
• Aksonometrično ogrevanje se lahko izvaja na lestvici 1:50, 1: 100 in 1: 200.

Seznam označenih naprav in parametrov

Na shemi, ki jo sestavljajo vaše roke, je treba navesti naslednje:

1. Cevovodi s premeri.
2. Toplotna izolacija cevovodnih odsekov. Predstavljena je grafično.
3. Raven osi vseh cevovodov je relativna na nič.

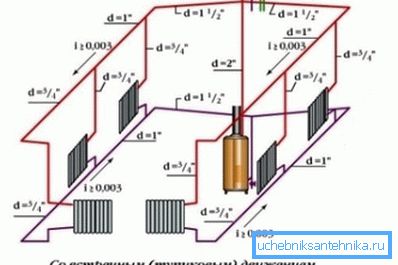

4. Steklenice za stekleničenje (seveda, če so potrebne - v gravitacijskih sistemih in hišah zgornje steklenice).

1. Če so v vodoravnih delih stekleničk na voljo vrzeli - velikosti odsekov.
2. Podpira, raztezne sklepe in opustitve.

Pomembna točka: v tem primeru je slika opremljena z odstranjevanjem polic, nad katerim označuje vrsto elementa. Pod polico je treba navesti, ki ustreza elementu dokumenta.

1. Zaporni ventili. V tem primeru se uporablja polica za vzpenjanje, nad katero je označen tip in premer (DN) armature. Spodaj je oznaka elementa v katalogu.
2. Riserji in načrtovalci (horizontalni odseki) z znaki.
3. Radiatorji, konvektorji in druge naprave za ogrevanje.

Obvezno je navesti vrsto in osnovne parametre:

• Število delov sekcijskega radiatorja.
• Število odsekov (cevi) registra in njegova dolžina.
• Število in dolžina cevi s prečkani listi.
• Za druge grelne naprave - njihov tip.

1. Oznake naprav (kotli, peči s toplotnimi izmenjevalniki, toplotnimi črpalkami, sklopi dvigal, obtočnimi črpalkami za ogrevanje itd.).
2. Vgrajene naprave (oljni pokrovi za regulacijo temperature in izhodi za namestitev krmilnih ventilov, ki omogočajo merjenje tlaka).
3. Sami instrumenti za merjenje sistemskih parametrov in merjenje toplote.

Zanimivo: GOST omogoča, da večnadstropne stavbe izdelajo podrobno shemo le za podzemni del stavbe. V tem primeru se ločeno izvede ožičenje postavitve in, če je potrebno, ožičenje na podstrešju. Navodilo je povezano s prekomerno zapletenostjo aksonometrične projekcije vseh komunikacij v, na primer, 16-nadstropne zgradbe.

Specifikacije

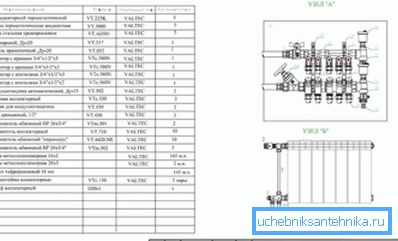

Standard določa nekaj zahtev ne samo za risbe, temveč tudi za njihove specifikacije.

Elemente, navedene v specifikacijah, je treba vnesti v njih v naslednjem zaporedju:

1. Ogrevalna oprema (kotli, radiatorji itd.).
2. Zapiralni in regulacijski ventili (ventili, zasuni, dušilke, ventili).
3. Drugi elementi ogrevalnih sistemov (odtoki, odzračniki).
4. Vgrajene konstrukcije (oljne kozarce in veje za regulacijske ventile).

Zanimivo je: praviloma v dejanskih razmerah v vgrajenih strukturah niso nameščeni termometri in manometri. Cena naprav je dovolj velika; v pogojih, da ne zapirajo varno kleti v stanovanjskih stavbah, kjer je smiselno, da jih razstavite po meritvah.

1. Cevovodi (polnjenje, risers, podloga).
2. Toplotna izolacija.

Cevovodi se vnesejo v specifikacijo za vsak premer (praviloma - za povečanje daljinskega upravljalnika). V specifikaciji niso vnesene različne krivine, prirobnice, križi za varjenje in vijaki.

Zaključek

Upamo, da bodo priporočila in normativne reference, ki jih podajamo, pomagali bralcu pri pripravi in ​​branju risb (glej tudi članek Samovizualni ogrevalni sistem: Značilnosti naprave).

Kot vedno, priloženi videoposnetek ponuja dodatne informacije. Uspehi!
