Arm za radiatorje: pravila za pritrditev železa, bimetala in

Če ste se vsaj enkrat soočili s procesom namestitve posameznih elementov ogrevalnih sistemov, potem verjetno veste, kako težko je. In tukaj je pomembno, da ne upoštevamo le vseh lastnosti povezovanja hladilnih sredstev in vzdrževanja določenega kota za cevovod, ampak tudi posebno pozornost nameniti fazi pritrditve radiatorja. O njem se bomo pogovarjali z vami v našem članku.

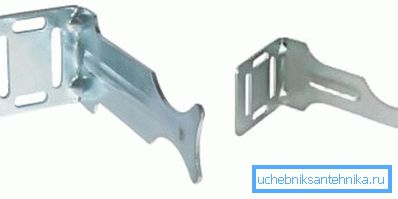

Specializirani pritrdilni elementi se uporabljajo za bolj praktično in zanesljivo vgradnjo radiatorjev.

Pravila za pritrjevanje vseh vrst baterij

Pravila o vgradnji radiatorjev vseh struktur so pogosta in njihova kakovost je odvisna od kakovosti glavne naloge naprave - prenosa toplote. Kot običajno, grelne naprave in cevi za prevoz hladilne tekočine (vroče vode) ležijo ob stenah prostorov. Pri zasebnih hišah je priporočljivo najti vse vire toplote blizu vhodnih vrat, okenskih odprtin, balkonov.

Najbolj učinkovita je namestitev radiatorjev neposredno pod okenski odprtini, saj pretok toplote iz njih blokira prodor hladnega zraka iz zasteklitve.

Da bi dosegli največji prenos toplote iz radiatorja, ga je treba namestiti na določeno razdaljo:

Ta model je zasnovan za pritrditev cevnih radiatorjev na steno.
  • Od tal približno 100-150 mm;
  • Od stene 40-50 mm;
  • Na polico ne manj kot 90-120 mm.

Nadaljnja navodila za pritrditev radiatorjev se razlikujejo glede na:

  • Konstrukcije;
  • Masivnost;
  • Mere (število oddelkov).

Obstajata dva tipa pritrdilnih elementov:

  • Na steni;
  • Na prostem.

Montaža litih jeklenih radiatorjev

Najobsežnejši od vseh naprav za ogrevanje iz litega železa zahtevajo posebno pozornost pri pritrditvi na steno. Na tej podlagi morajo biti pritrdilni elementi za take baterije zelo močni, da bi se dolgo časa zadrževali v velikem delu.

Končni izdelki takega načrta imajo v etiketi besedo "ojačana", saj so izdelana iz debelobne kovine. Lahko jih pobarvamo v tovarni, običajno belo. Če pa želite kupiti barvne grelnike, lahko barvo svetilk in radiatorjev naročite v isti barvni shemi.

Majhne, ​​na prvi pogled, kljuke za izdelke iz litega železa pritrjene na steno z jeklenimi sidri

Bodite pozorni! Če izberete nosilec za litoželezni radiator, bodite pozorni na njegovo dolžino. To bi moralo ustrezati dimenzijam naprave ob upoštevanju priporočene razdalje od stene.

Poleg oklepajev za lito-železne baterije se proizvajajo kljuke iz upognjenih kovinskih palic z velikimi premeri. Takšni nosilci se prodajajo skupaj z mozniki za namestitev.

Namestitev kljuka je preprosta:

  • Začetna oznaka se izvede za pritrdilne točke. ocenjena količina;

Pozor! Najmanjše število napeljav za radiator v 6-8 odsekih - tri: dve v zgornjem delu in ena opora na dnu. Če povečate število razdelkov na deset, boste potrebovali tri pritrdilne elemente na vrhu, dva na dnu. Za vsak nadaljnji šest razdelkov dodajte enega nosilca na zgornji in spodnji strani.

  • Vrtalne luknje za moznike s svedrom ali punchom;
  • Vstavite moznike v dokončane luknje, privijte kavelj v njih.

V primeru, da je baterija nameščena z velikim številom odsekov, nosilci za litoželezne radiatorje ne morejo v celoti zagotoviti zanesljivosti pritrditve. Kot dodaten ukrep se podpira težka naprava s pomočjo posebnih podpornikov, nameščenih na tleh, in delno razbremenitvijo stenskih pritrditev.

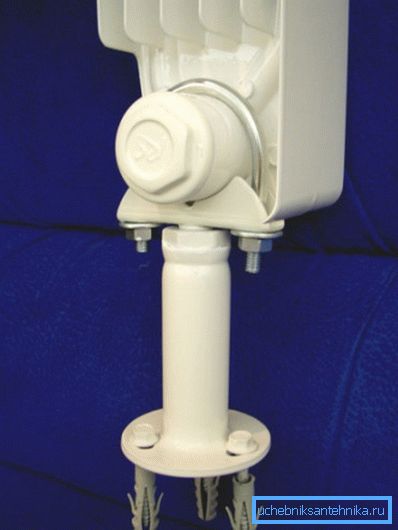

Ker se uporabljajo dodatni pritrdilni elementi za tla (prikazano na sliki)

Take zaustavitve najdemo v različnih modelih:

  1. Nastavljiva višina;
  2. Neurejeno;
  3. Z radiatorji za pritrditev prijemal in pritrjen na vijačni priključek:
    • Iz debele jeklene žice;
    • Iz verige mobilnih povezav.

    Bimetalne in aluminijeve baterije

    Zelo podobni so pritrdilni elementi aluminijastih baterij in nosilcev za bimetalne radiatorje. Narejeni so iz tanjših kovinskih, ne pa iz litega železa, ker sta bimetalni in aluminijasti radiatorji lahki.

    Nosilec za bimetalni radiator je lahko:

    • Neposreden;
    • Kotni.

    Namestitev kota se šteje za univerzalno zaradi dejstva, da ima dvostransko zarezo pod glavo grelnika. Takšen nosilec aluminijastega radiatorja je nameščen na obeh straneh naprave.

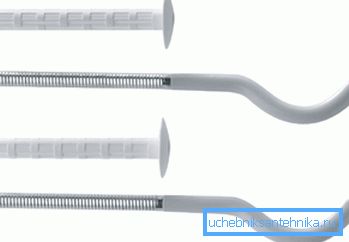

    Vžigalne in manjše baterije so pritrjene na kavlje sidra.

    Zaradi svoje lahkosti aluminij in bimetalne baterije ponavadi ne počivajo na tleh.

    Nasvet! Dodaten poudarek na tleh se uporablja le, če so radiatorji vgrajeni na mavčne plošče. Poleg tega v takšnih primerih uporabite posebne nosilce za bimetalne radiatorje z dvostransko montažo.

    Pritrdilni elementi za vse vrste radiatorjev so potopljeni v steno vsaj 120 mm.

    To je edini način za zagotovitev zanesljive namestitve akumulatorja:

    • Zadrži, to pomeni, da ni mogoče zrušiti;
    • Pritrditev, ki ne dovoljuje ločitvene mobilnosti.

    Odvisno od števila odsekov v določeni napravi in ​​materiala osnove za vgradnjo, se odloči, koliko oklepaj obesiti bimetalni radiator.

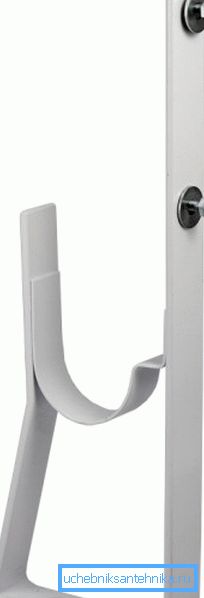

    Druga možnost za radiatorje talne montaže

    Nosilec jeklene baterije

    Načelno je pritrjevanje vseh vrst ogrevalnih naprav na pritrdilne elemente za pritrdilne elemente zgoraj opisanih sort.

    Nosilec jeklenih panelnih radiatorjev je nekoliko drugačen:

    • Med proizvodnim procesom so pritrdilni nosilci na zadnji strani akumulatorja plošče, za katere je naprava dodatno pritrjena na nosilce, pritrjene na steno;
    • Pri označevanju mest za vrtanje pod mozniki takšnih nosilcev mora biti zelo natančen, da bi oklepaji lahko dobro ležali na kavčih nosilca.

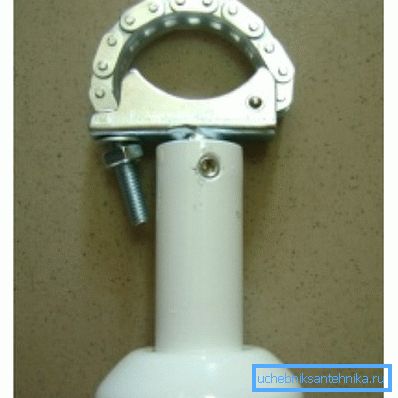

    Pritrditev akumulatorja s pomočjo možnosti za montažo na tla - posnetek je sestavljen iz jeklene verige in dolgega vijaka

    Možno je poenostaviti montažo radiatorjev z lastnimi rokami z uporabo posebnih kovinskih trakov za pritrjevanje s premičnimi zapornicami, ki pritegnejo jekleno ploščo akumulatorja od spodaj navzgor.

    Seveda je cena hitrih trakov veliko višja od standardnih pritrdilnih elementov, vendar je delo z njimi hitro in enostavno.

    Zaključek

    Seveda je uporaba teh izdelkov kot podpora za radiatorje neobvezna, lahko ukrepate preprosto - vrtate luknje v steni velikega premera in tam vstavite armature. Ampak vizualno ne bo tako gladko, kot pri specializiranih pritrdilnih elementih, ki se praktično ne bodo opazno med odseki hladilne tekočine.

    V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
