Bimetalni radiatorji: oblikovne značilnosti, izbira,

Proizvajalci so že dolgo začeli kombinirati kovine, da bi povečali učinkovitost ogrevalnih naprav. Bimetalne baterije so postale še posebej priljubljene v zadnjih letih. To olajšuje širok razpon velikosti, lahko najdete 800 mm bimetalni ogrevalni radiatorji in majhne naprave s središčno razdaljo približno 30 cm.

Značilnosti oblikovanja

Ključna značilnost katerega koli bimetalnega radiatorja je uporaba dveh različnih kovin v oblikovanju.

Odvisno od uporabe kovine je mogoče te vrste baterij razlikovati med:

• jeklo + aluminij. To se lahko šteje za proračunsko možnost, cevi za razdelilnike so iz jekla, kar daje radiatoru dobro trdnost;

Bodite pozorni! Takšne naprave so posebno občutljive na sestavo hladila. Čeprav se jeklo predeluje iz notranjosti za zaščito, vendar je obstojnost te vrste akumulatorja še vedno manjša kot pri uporabi drugih kovin.

• baker + aluminij. Z vidika trajnosti je to odlična možnost in zaradi uporabe barvnih kovin korozija ne ogroža zbiralnih cevi.

Oblika v obeh primerih ostaja nespremenjena - kolektorske cevi tvorijo okvir, na katerem se pritisne aluminijaste plavuti. Hladilno sredstvo prehaja skozi cevi, jih segreje in toplota se hitro širi po celotnem območju plavut.

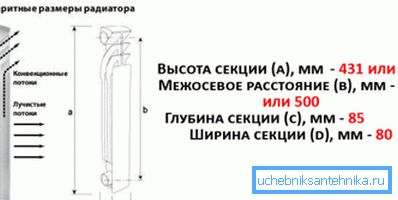

Sodobni bimetalni radiatorji segrejejo prostor ne samo zaradi neposrednega prenosa toplote, temveč tudi zaradi konvekcije. Zato imajo takšno obliko, zahvaljujoč posebnim vodnikom, hladen zrak od spodaj vstopa v radiator, segreje in izstopa skozi zgornji del grelca.

Bodite pozorni! Za plavuti se ne sme uporabljati le aluminij, ampak tudi druge kovine. Toda z vidika stroškov / učinkovitosti je aluminij primernejši za druge kovine.

Ali ima ta oblika kakšne prednosti?

Bimetalni grelni radiatorji so težje proizvajati od običajnih, kar vpliva na stroške.

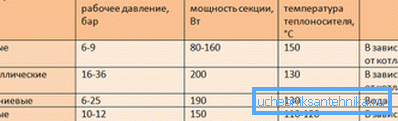

Ampak to je upravičeno, ker kot posledica tega kupec dobi trdno vrsto prednosti v primerjavi s klasično lito železno baterijo:

• grelnik segreva zelo hitro (čeprav ni zelo pomembno pri ogrevanju hiše, vendar je treba omeniti);
• v primeru slabe kakovosti toplotnega nosilca ne smete skrbeti za korozijo zbiralnih cevi (pri uporabi modelov bakra in aluminija);
• v ogrevalnem sistemu z bimetalnimi radiatorji bo uporabljena precej manjša količina hladila kot pri vgradnji običajnih grelnih naprav;
• Če primerjate isto toplotno moč kot konvencionalna litoželezna baterija in bimetalni, se izkaže, da je bimetalni radiator večkrat lažji, tako da lahko brez kakršne koli pomoči namestite vse bimetalne ogrevalne grelnike;
• Uporabljene kovine so precej plastike, tako da hidravlični udarci v ogrevalnem sistemu ne bodo povzročili nastajanja mikroskopov. Da in namestitev naključnega udarca ne bo povzročila puščanja v prihodnosti;
• Zaradi razvitega finega je površina takšnega radiatorja višja od površine litega železa. Zato je prenos toplote približno 1,5-2,0 krat višji;

• vzdržljivost traja 25 let, seveda je manj od litega železa, a tudi precej. Poleg tega je to življenjska doba baterije, ki jo je navedel proizvajalec, v resnici pa lahko delajo že 30-40 let.

Pomembne pomanjkljivosti kombinacije kovin pri oblikovanju baterije je skoraj brez.

Izberete lahko samo:

• cena pa bo cena takšne baterije dvakrat višja od običajne litine;
• Če poskušate prihraniti denar in kupite model z jeklenim kolektorjem, ko odtehtate vodo iz sistema za poletje, lahko korozija jekla bistveno zmanjša življenjsko dobo naprave.

Preberite več o izbiri in namestitvi bimetalnih radiatorjev.

Izbira baterij za dom je običajno nezahtevna naloga, pri bimetalnih ogrevalnih napravah pa je treba upoštevati številne dodatne nianse, na primer premer navpičnih kanalov zbiralnih cevi.

Kaj iskati pri izbiri

Ne glede na to, kakšna baterija je izbrana, morate pri izbiri upoštevati naslednje parametre:

• največja dovoljena temperatura hladila. Bimetalni grelniki so običajno načrtovani za maksimalno temperaturo vode 110 ° C, z največjim delovnim tlakom, odvisno od proizvajalca. Na primer, globalni radiatorji lahko prenesejo tlak 35 barov, Royal termo pa le 20;
• potem morate poznati dimenzije akumulatorja (več o tem spodaj);
• v dokumentaciji je prikazana tudi toplotna zmogljivost odseka, ti podatki vam bodo pomagali vedeti, ali je dovolj energije za ogrevanje hiše;

Bodite pozorni! Izhod toplote je označen za določeno temperaturo pretoka in povratka. Če je temperatura hladila na vhodu in izstopu akumulatorja drugačna, je treba preračunati toploto.

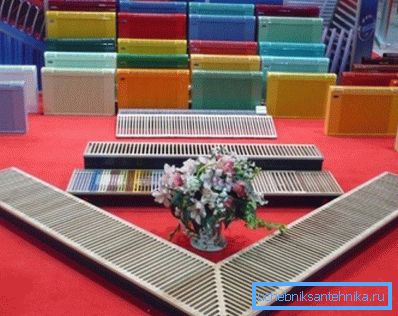

• No, videz igra vrednost. Načeloma vse sodobne baterije izgledajo elegantno in sodobno, če želite, lahko kupite barvne bimetalne radiatorje za ogrevanje. Tovarniško slikanje je ponavadi zelo zanesljivo, zato je bolje plačati za barvo, ki ni bela, kot za barvo radiatorja.

Mere radiatorjev

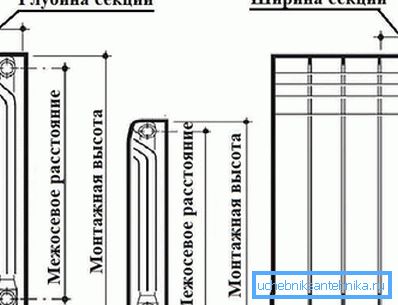

Dimenzije radiatorjev vključujejo globino, polno višino in širino naprave. Poleg tega morate upoštevati sredinsko razdaljo. Včasih se lahko razdalja med osema imenuje razdalja med središči lukenj za bradavičke.

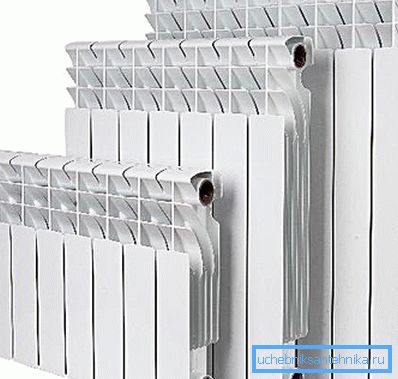

Običajno oznaka grelne naprave že označuje sredinsko razdaljo, skupna višina naprave pa je 5-7 cm višja od te vrednosti. Razdalja med osi bimetalnih radiatorjev se giblje v območju 200-800 mm, vendar so najbolj priljubljeni modeli v razponu od 300 do 550 mm.

Majhne naprave za ogrevanje, primerne za vikende z velikimi okni. Baterije na navadni višini bi v takšnih pogojih izgledale smešno in bi blokirale pogled. Da bi ohranili toplotno moč na desni ravni, je širina majhnih baterij večja od običajnih baterij, običajno jih ne postavljamo v nišo pod oknom, temveč le proti steni, zaradi česar nič ne ovira prenos toplote.

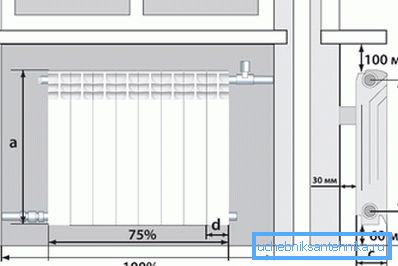

Ogrevalni bimetalni radiator mora biti nameščen v skladu s splošnimi pravili za vgradnjo grelnikov:

• celotna višina se izbere ob upoštevanju višine niše pod oknom. Treba je zagotoviti vrzeli približno 8 cm pod in nad površino baterije;

Bodite pozorni! Z zgornjega dela radiatorja se lahko razdalja do akumulatorja poveča, to pa bo izboljšalo samo konvekcijo, vendar razdalja do tal ne sme presegati 10-12 cm. V nasprotnem primeru se bo zrak v bližini tal težko ogreval in ljudje v sobi bodo neprijetno.

• Pri nameščanju z lastnimi rokami je priporočljivo izbrati radiator s središčno razdaljo, ki natančno ustreza razdalji med dovodno cevjo in povratkom. Pri vgradnji ni potrebno zmanjševati / razredčiti cevi.

Izbira trdnega ali sekcijskega radiatorja

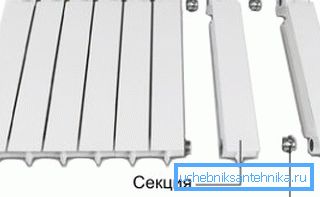

Večina bimetalnih radiatorjev je presečišče. V takšnih konstrukcijah je povezava ločenih delov zagotovljena z jeklenimi nastavki z različnimi nitmi. Ko se zaskočnik vrti, se deli tesno pritisnejo drug proti drugemu, posebne tesnila pa dodatno tesnost.

Takšen modularni dizajn omogoča poenotenje proizvodnje. Dovolj je, da proizvajalec proizvaja odseke določene velikosti s toplotno močjo okoli 200 W. Nato iz teh delov lahko sestavite grelno napravo katerekoli moči, vse je odvisno od tega, kolikšen del se bo združil.

Slabost takšne baterije se lahko šteje za povečano število povezav. Zaradi tega je delovni tlak nižji od trdnih radiatorjev in tveganje uhajanja, ko je hidravlični kladivo višji.

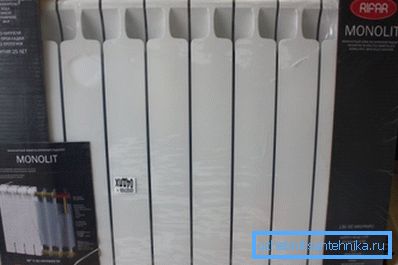

Bimetalni monolitni grelni radiatorji so enodelna konstrukcija, načelo delovanja je enako, samo kolektor je izdelan iz enodelnih cevi, na njih pa pritisne aluminijaste plavuti. To vam omogoča, da povečate obratovalni tlak v sistemu do 100 barov (kljub dejstvu, da je pri presečiščih zgornja meja ocenjena na približno 35 barov). Za ostale parametre (npr. Obstojnost, prenos toplote, monolitni radiatorji niso slabši od sekcijskih radiatorjev).

Radiatorji, katerih proizvajalec je bolje izbrati

Če so se prvič pojavili na trgu, so nekateri proizvajalci naredili napake v proizvodnji, zdaj pa večina podjetij proizvaja kakovostne baterije. Predvsem so priljubljeni izdelki podjetja Rifar (Rusija), Global in Sira (italijanski proizvajalci), se radiatorji MARS (Južna Koreja) dobro izkazali.

Bodite pozorni! Izraz "bimetalni ojačeni ogrevalni radiatorji" se lahko pojavijo, saj ta izraz pomeni običajno napravo iz jekla in aluminija, pri čemer omenja ime "ojačano" v imenu proizvajalca, samo poudarja moč zgradbe.

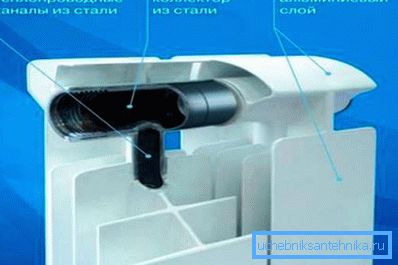

Načeloma so značilnosti večine bimetalnih baterij primerljive: delovni tlak 20-35 bar, temperatura hladilnega sredstva 110-135 ° C, toplotna moč v območju od 150-200 vatov. Toda pri izbiri pozornosti je treba nameniti dodatne parametre, na primer premer navpičnih razdelilnikov.

V starih sistemih ogrevanja ni priporočljivo vgraditi grelnih naprav s premerom 6 mm navpične cevi (ti modeli so na seznamu izdelkov italijanskih proizvajalcev). Lumen se lahko preprosto zamaši in toplota grelca se bo zmanjšala.

Načeloma je pri izbiri zadostno poznati območje prostora, da bi približno poznali potrebno toplotno moč akumulatorja in imeli mizo z značilnostmi radiatorjev. To je dovolj za izbiro lastnega modela.

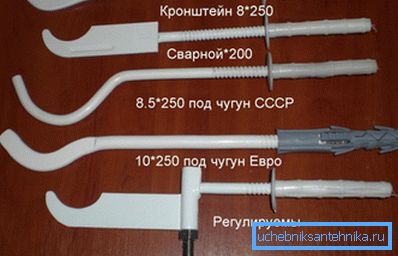

Kar se tiče konfiguracije, poleg radiatorja navadno vključuje tudi nosilce za montažo. Navodila za namestitev zahtevajo pritrditev grelca na steno, tako da bodo prišli v priročno. Glede na majhno težo baterije se talni nosilci uporabljajo zelo redko in le v tistih primerih, ko je neželeno, da bi luknje v steni.

Na koncu

Tudi najcenejši bimetalni radiatorji imajo dovolj visoko toplotno kapaciteto, kar jim omogoča uporabo v sistemih za ogrevanje proračuna. Preostanek kombinacije kovin različnih vrst daje odličen rezultat - proizvajalcem je uspelo doseči visok prenos toplote grelnika in zmanjšati njegovo težo. Trajnost je istočasno ostala na visoki ravni.

Videoposnetek v tem članku prikazuje postopek montaže in namestitve bimetalnega radiatorja.
