Bimetalni radiatorji. tehnične specifikacije. izračun,

Kakšni so bimetalni radiatorji in kako so urejeni? Kdaj je njihova izbira utemeljena? Kakšna naj bi bila vezava naprave? Katere cevi priključite na to baterijo? Ugotovimo to.

Kaj je to?

Torej, bimetalni radiator: kaj je to? Glavna značilnost vsake grelne naprave je prenos toplote, količina toplote, ki jo lahko prenese iz hladila v zrak v prostoru.

Prenos toplote določa dva dejavnika:

1. Temperatura površine radiatorja;
2. Njeno območje.

Povečanje površine izmenjave toplote je možno na dva načina:

1. S povečanjem notranjega dela sekcije. Obstajajo številni omejitveni dejavniki - masa profila (in s tem tudi obremenitev pritrdilnih elementov) in dimenzije radiatorja;
2. Zaradi oblikovanja naprednih plavut.

Vendar: glavni pogoj za visok prenos toplote instrumenta z veliko površino plavuti je visoka toplotna prevodnost kovine, iz katere je izdelan. V nasprotnem primeru mrzla rebra preprosto ne odstranijo toplote iz notranjih kanalov delov.

V množični proizvodnji grelnih naprav se že davno uporabljajo široko uporabljane tri relativno poceni kovine - jeklo, železo in aluminij. Toplotna prevodnost aluminija je štirikrat večja kot pri prvih dveh kovin:

Zdi se, da je izbira očitna: visoka toplotna prevodnost aluminija omogoča ustvarjanje kompaktne in lahke naprave z največjim prenosom toplote. In to je res, vendar je težava, da nizka mehanska trdnost kovine omejuje njegovo uporabo v vrtnarjih za centralno ogrevanje.

Razlog je velika verjetnost vodnega kladiva. Nenadoma je treba zapreti ventil ali ventil - in inertija praktično nestisljive vode bo ustvarila udarni val, pri čemer bo pritisk na prednji strani dosegel 20-25 kgf / cm z močjo aluminijastih baterij ne več kot 16.

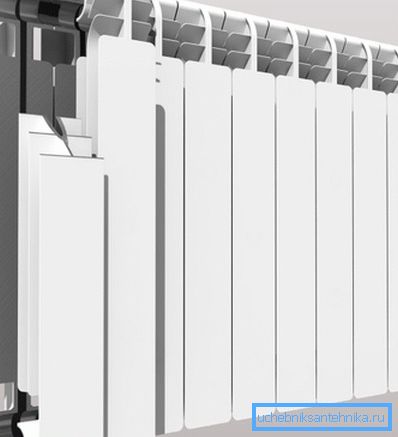

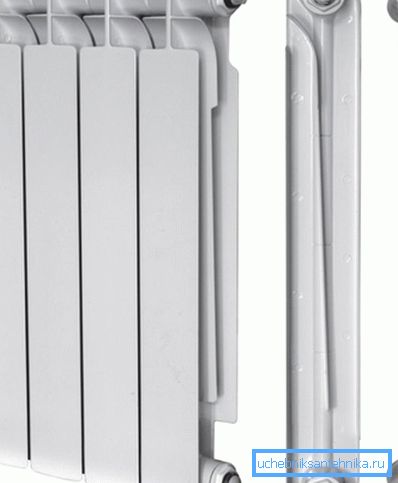

Torej, kaj je bimetalni radiator, ki ima toplotno disipacijo aluminija in jeklene cevi? To je samo jedro iz jekla, odpornega proti koroziji, na površini katerega se oblikujejo aluminijasti rebri z litjem. Uporaba dveh kovin z različnimi lastnostmi vam omogoča, da se znebite šibkih točk vsakega od njih, ustvarite dizajn, ki je idealno primeren za sisteme CO.

Tehnične specifikacije

Prenos moči in toplote (in, seveda, cene) bimetalnega odseka je odvisen od več dejavnikov:

• Oblika in velikost jedra. Lahko le okrepi navpične kanale odseka ali, ki bodo zagotavljali veliko večjo odpornost proti hidrostatičnemu tlaku, združujejo navpične kanale s kolektorji;
• Debelina jedra. Odvisnost odseka je odvisna od tega;
• Območje in debelina plavuti;

Opomba: če so debelejša rebra s fiksno površino, več toplote, ki jo porabijo, bolj je enakomerno ogrevanje na površini.

• Prisotnost ali odsotnost bradavnih povezav med odseki. Navoj, tudi če je jeklo, bo vedno šibka točka naprave.

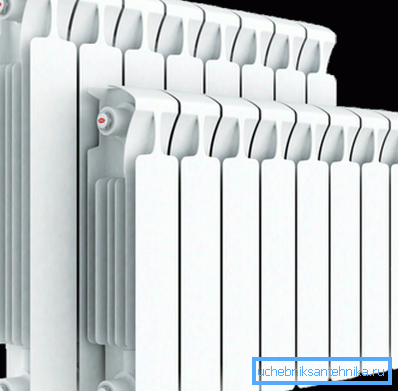

Kot vzorec predstavljamo značilnosti ene izmed najboljših naprav v svojem razredu - domači Rifar Monolith.

Zanimivo je: v razsutem stanju domači proizvajalci izdelujejo bimetalni radiatorji po GOST 31311-2005. Vendar pa ni predpisanih zahtev za bimetalne instrumente; določen je le najmanjši dovoljeni delovni tlak 6 kgf / cm2.

Minimalna življenjska doba bimetalnih radiatorjev ogrevanja se ocenjuje na 25 let.

Namestitev

Izračun

Torej, z izbiro smo se odločili. Kako izračunati bimetalni ogrevalni radiatorji glede na parametre vašega apartmaja?

S standardno višino stropa (2,5 - 2,7 metra) lahko uporabite najpreprostejši način izračuna:

• Na kvadratni meter prostora se vzame 100 vatov toplote;
• Odvisno od klimatske cone se uporablja koeficient od 0,7 (Krim) do 2,0 (Yakutia);

• Oddelek za prenos toplote je ocenjen na povprečno 180 vatov.

Torej, za moskovsko regijo lahko uporabite regionalni koeficient 1,2; za sobo s površino 25 metrov boste potrebovali 25 * 100 * 1,2 = 3000 vatov toplote, kar ustreza 3000/180 = 17 (zaokroženi) deli.

Mount

Kako obesiti bimetalni radiator na steno?

• Običajno se pritrdilni zatiči uporabljajo za pritrditev, ki se privijejo v plastične moznike;
• Namesto tega lahko uporabite koščke gladke jeklene ojačitve s premerom 10-12 mm, kladite v predrtorejene luknje nekoliko manjši premer.

Vezava

Kateri dodatki za bimetalni radiatorji bodo potrebni, če jih boste ročno namestili?

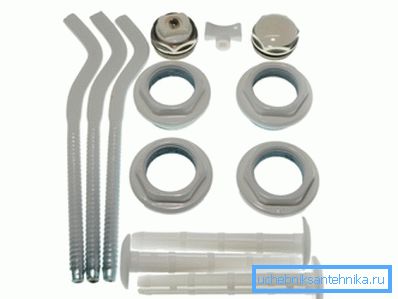

1. Komplet radiatorjev (4 kosi, zunanji navoj DU25). Premer notranjega navoja čepov je določen s številom odsekov naprave: če je manj kot 10, zadostuje navojna plošča z nazivnim premerom DN15;
2. Dušilka ali toplotna glava in krogelni ventil z ameriško za priključitev na prometne zastoje. Dušilka vam omogoča ročno nastavitev naprave za prenos toplote, termično glavo - samodejno, odvisno od temperature zraka v prostoru;
3. Na vrhu stojišča stanovanja bo radiator opremljen z majevskim žerjavom za krvavitev zraka.

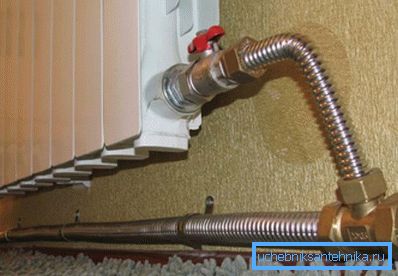

Katere cevi uporabite za povezavo? Prednostno - valovito nerjavno.

Kaj je razlog za to navodilo?

• Imajo visoko natezno trdnost;

Pomembno: Plastične ali kovinske plastične cevi bodo vedno šibka povezava: kakšna je točka v radiatorju, ki lahko vzdrži vodni kladivo s 40-atmosferskim pritiskom, če so cevi že pahnile pri 20 ° C?

• Upognejo se z najmanjšim polmerom in ne zahtevajo natančnih velikosti;
• Vgrajeni so s kompresijskim okovjem s parom nastavljivih vijakov.

Build Tips

Vtiči radiatorja so zatesnjeni s paronitnimi ali silikonskimi tesnili - enaki, ki se uporabljajo za izdelavo bimetalnega radiatorja z dodatnimi odseki.

Druge povezave se prevezajo s tesnilnim trakom Tangit Unilok ali lanom z barvo.

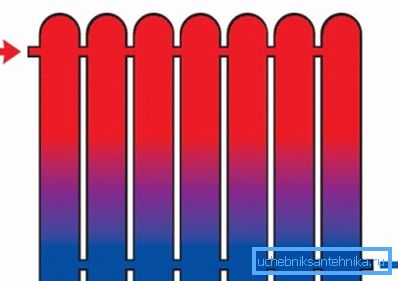

Z veliko dolžino radiatorja (10 delov) uporabite diagonalno povezavo in ne stransko povezavo. Potem vam ni treba ugibati, zakaj se bimetalni radiatorji ne segrejejo vzdolž njihove celotne dolžine: s stranskimi priključki hladilno sredstvo kroži le skozi prve odseke iz podlage.

Izbira toplotnega nosilca

Kako napolniti bimetalne radiatorje v teh redkih primerih, ko se uporabljajo v avtonomnem ogrevalnem krogu?

V večini primerov se običajna voda uporablja kot hladilno sredstvo. Poleg tega, da so jedra bimetalskih odsekov dovolj odporna proti koroziji, je stik z atmosferskim kisikom popolnoma izključen, ko je vezje napolnjeno z vodo. Medtem pa v okolju brez kisika videz rje ni mogoč.

V primerih, ko je možno segrevanje ogrevalnega krogotoka pri nizkih temperaturah, se vgradijo bimetalni radiatorji s hladilnimi sredstvi brez zamrzovanja:

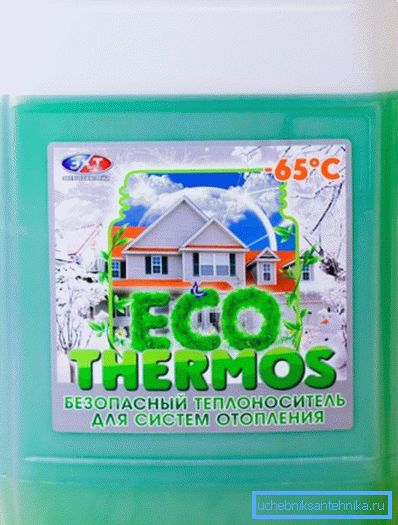

• Vodna raztopina propilenglikola;

• Tosol;
• Transformatorsko olje.

Zaključek

Na koncu se enkrat znova spomnimo: bimetalni akumulatorji bodo najboljša izbira v sistemih centralnega ogrevanja. Videoposnetek v tem članku bo bralcu pomagal izvedeti več o značilnostih in značilnostih namestitve teh naprav. Uspehi!
