Cevni kotli: kako narediti preprosto in ekonomično enoto

V večini primerov imajo kotli na trda goriva eno pomembno prikrajšanost - nenehno je treba naložiti dele premoga, kurilnega lesa, briketov itd. Vendar se je temu problemu mogoče izogniti.

Iz cevi lahko naredite pirolizni kotel. Nanaša se na naprave za dolgotrajno gorenje in lahko deluje na vseh vrstah trdnih goriv, ​​tudi na vnetljivih odpadkih.

Značilnosti trdnega pogonskega generatorja toplote

Najprej o tem, kako deluje napeljava.

Načelo delovanja

1. Naprave za dolgotrajno gorenje delujejo s tiščanjem trdnih goriv za 10/16 ur. V tem primeru so se enote za prenos toplote bistveno povečale.
2. Gorivo gorijo v celoti. Zaradi tega se zmanjša obratovalni strošek enote in količina odpadkov se zmanjša.
3. Takšni kotli imajo prostorno ognjišče z omejenim goriščem in nadzorovanim vnosom zunanjega zraka..
4. V razsutem stanju se gorivo nabira enkrat v 10/16 urah.. Z omejevanjem pretoka kisika v kotel je mogoče doseči počasno tlačno gorivo pri visokih temperaturah.
5. Če nameravate narediti kotla za kopanje s svojimi rokami iz cevi, lahko namestite rezervoar toplotnega izmenjevalnika na dimniku, ki bo ogrevala vodo za kopel.

Bodite pozorni! Če povzamemo zgoraj, je možno, da se enkrat ali dvakrat na dan nalagajo kotli dolgega gorenja. Ogrevalni sistem deluje neprekinjeno.

Oblikovanje naprave

1. Kotliček s požarno cevjo je najbolje izdelan iz cevi s prečnim prerezom 300 mm. Debelina stene mora biti vsaj 3 mm. Tanka kovina zaradi visokih temperatur bo hitro izgorila.
2. Dolžina cevi mora biti 80/100 cm. Velikost obremenjenih delov goriva je odvisna od tega parametra.

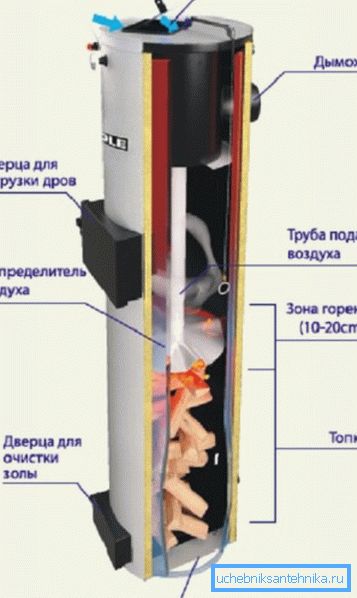

Naprava je razdeljena na tri dele.

1. Kraj za zaznamek goriva. Njena višina se lahko med gorjenjem goriva razlikuje.
2. Zemljišče za zgorevanje in proizvodnjo toplote. Tam je gorivo.
3. Območje za popolno zgorevanje. V njej pepel izžare in dimni plini se izpraznijo.

Naprava, ki omejuje območje gorenja, pomeni obdobje delovanja enote brez polnjenja goriva, se imenuje razdelilnik zraka.

1. To je kovinski krog z debelino 4/6 mm in luknjo na sredini. Skozi s pomočjo teleskopske cevi pride kisik v prostor zgorevanja.
2. Razdeljevalec mora imeti premer, ki je nekoliko manjši od prereza naprave. Torej se bo premikal brez ovir.
3. Višino območja izgorevanja nadzira sam rotor, kot tudi širina nožev. Zračni razdelilnik ima višino ne več kot 5 cm. V nasprotnem primeru bo les hitro goril.

Cev za dovod zraka je lahko monolitna ali teleskopska.

1. Njen prečni prerez mora biti približno 6 cm. Pri luknji v razdelilniku ne sme biti več kot 2 cm. V nasprotnem primeru se bo gorilna komora prezasila s kisikom.
2. Kisik lahko vstopi v cev neposredno iz okoliškega prostora ali iz ogrevalne komore za zrak, na vrhu enote. Tako bo pekoča bolj stabilna in učinkovita.
3. Pretok kisika v komoro lahko regulira loputa na vrhu naprave.

Samotočni kotel na trdo gorivo mora imeti dimnik iz dimnika za preusmerjanje produktov zgorevanja. Lahko ga varimo na strani kotla, na vrhu stene.

Bodite pozorni! Izhod dimnika mora biti najprej horizontalen. Dolžina tega segmenta je lahko 40/50 cm. Takšna naprava bo preprečila nastanek presežnega vleka.

Dno kotla mora biti opremljeno s pepelnikom z vrati za pridobivanje pepela, žlindre in pepela.

Za ogrevanje hladilne tekočine za ogrevalni sistem stavbe stavbe na dva načina.

1. Vgrajena oddaljena cisterna, skozi katero je dimnik prešel. Ogrevani produkti izgorevanja oddajajo toploto vodo ogrevalnega sistema.
2. Cev izmenjevalca poteka skozi zgorevalno komoro enote. V rezervoarju se voda segreva s tuljavo, ki je priključena na cev.

Prva metoda je veliko lažje izvajati. Idealen je, če grelnik gre v kopel iz cevi. Druga metoda pa je učinkovitejša in precej zapletena pri izvedbi. To je optimalno za stanovanjske stavbe.

Neodvisna proizvodnja kotla

Nadalje, kako postaviti kotel iz cevi z lastnimi rokami.

Kaj morate kuhati

Potrebovali boste naslednje.

1. Jeklena cev za ohišje enote, s premerom 30 cm, z debelino stene najmanj 3 mm.
2. Pločevina, debela 4 mm.

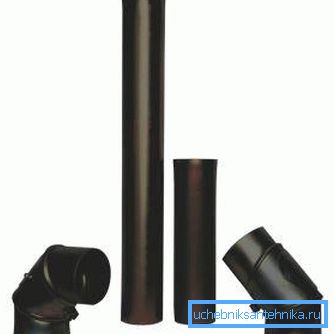

3. Kovinske cevi: presek 6 cm - za kanal, s premerom 10 cm - za dimnik.
4. Varilna naprava.
5. Kotni brusilnik (t.j., bolgarski).

Bodite pozorni! Kotel je treba montirati na strogo vodoravno in ravno podlago. Pogosto za to morate vliti betonske estrihe.

Delovni proces

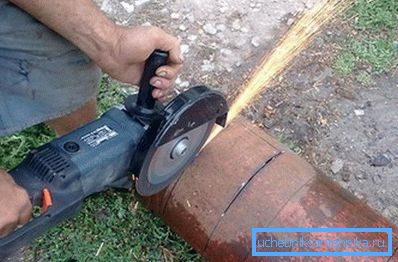

1. Prvič, cev za telo je razrezana na želeno dolžino 80/100 cm. Če je višina kotla večja, bo težko položiti gorivo.
2. Nato so poravnani robovi obdelovanca.
3. Potem je dno privarjeno na cev iz železa, po želji - noge iz kanala.

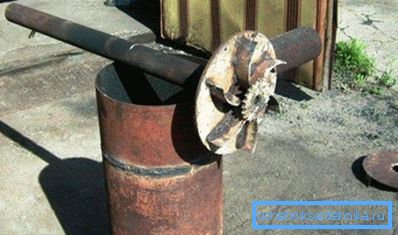

1. Po tem se vzpostavi zračni razdelilnik. Krog je odrezan iz jeklene pločevine, katere presek je 2 cm manjši od notranjega premera telesa. V sredini kroga se vrti luknja s premerom največ 2 cm.
2. Ročaj z rezili iz jeklene pločevine je privarjen na dno razdelilnika zraka. Ne smejo biti višji od 5 cm.
3. Kanal cevi je treba variti na vrh regulatorja, tako da je razdelilna luknja sredi njenega dela.

1. Navodilo opozarja, da mora biti višina kanala vsaj 100% višine telesa enote. Zgornji del cevi mora biti opremljen z loputo, ki uravnava pretok zraka.
2. Na dnu naprave morate narediti vrata za pepelnik. Za to mlin cut a pravokotnik iz jeklene pločevine. Potem pa lok. Nato je privarjen ročaj in tečaji.

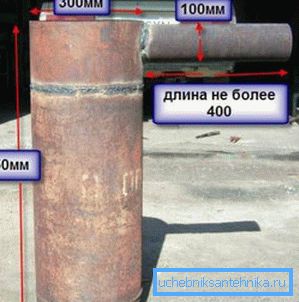

3. Na vrhu enote je varjen dimnik. Prvič, cev naj gori vodoravno, nato pa se prenese skozi toplotni izmenjevalnik ogrevalnega sistema, ki ima obliko rezervoarja.
4. Zdaj je še treba narediti pokrov kotla. Imeti mora luknjo pod cevjo razdelilca zraka. Pokrov mora biti narejen tako, da se tesno prilega na ogrodje naprave. V nasprotnem primeru bo naprava kadila. (Glej tudi članek Cev za dimne cevi iz nerjavečega jekla: značilnosti.)

Zaključek

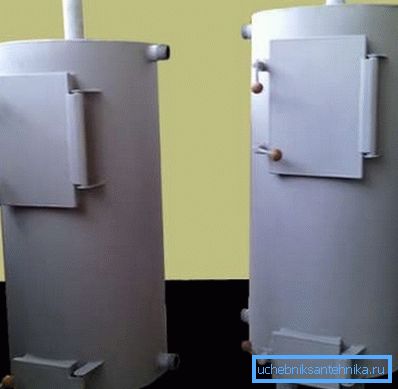

Če je opisani kotel opravljen in pravilno deluje, bo varen in varen. Takšna naprava lahko deluje na katerokoli trdno gorivo, celo vnetljive gospodinjske odpadke.
