Cirkulacijska črpalka za ogrevanje: izbira in namestitev

Kako tipična obtočna črpalka za ogrevalni sistem? Kakšni so znaki za izbiro te naprave? Kako ga namestiti v sistem? Poskusimo odgovoriti na ta vprašanja.

Razvrstitev

Cirkulacijske črpalke gospodinjstev za ogrevanje njihove naprave se ne razlikujejo zelo veliko od drugih črpalk za črpanje nizko onesnaženih tekočin: pogon (običajno centrifugalni) je odgovoren za izdelavo hidravlične glave; navor, ki ga ustvari električni motor.

Obstajajo pa številni znaki, ki omogočajo razvrščanje teh naprav.

Mokri rotor

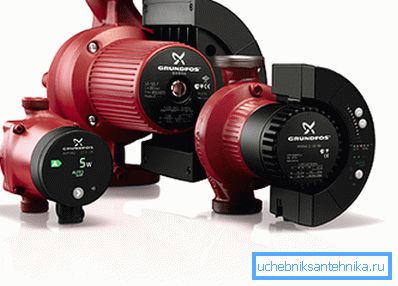

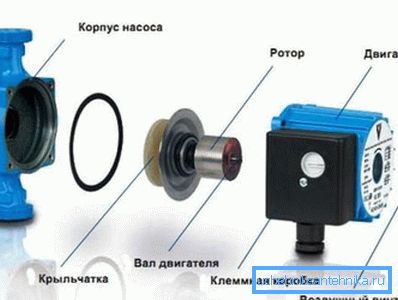

Skoraj vsi ogrevalni krogi, ki se uporabljajo v zasebnih domovih - z mokrim rotorjem. Pravzaprav to pomeni samo, da je rotor električnega motorja potopljen neposredno v hladilno sredstvo, kar omogoča odstranitev presežne toplote in mazanja ležajev.

Priljubljenost te vrste naprave je zaradi zelo privlačnega nabora značilnosti:

• So skoraj tiho.
• Ne potrebujejo vzdrževanja (mazanje in čiščenje ležajev, polnjenje žlez itd.).
• Njihova toplotna zaščita ni odvisna od dodatnih avtomatskih naprav: zagotovljena je s prisotnostjo hladilne tekočine v vezju.
• Običajno imajo obtočne črpalke za ogrevalne sisteme z mokrim rotorjem več načinov delovanja s stopenjskimi ali nenehno spremenljivimi vrtljaji.

Samo zato, da ne bi oblikovali enostranske ocene tega razreda naprav, je vredno dodati žlico katrana v cev medu.

1. Zahvaljujoč sistemu za mazanje ležajev s hladilno tekočino so črpalke zelo občutljive na sestavo in čistost.. Prisotnost peska in lestvice je nesprejemljiva.

Mimogrede: problem je v celoti rešen z namestitvijo grobega filtra pred napravo.

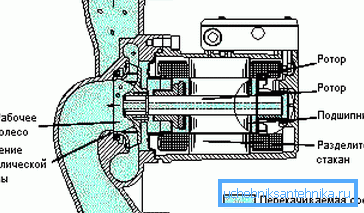

1. V ta razred je recirkulacijska črpalka za ogrevanje nameščena le z vodoravno gredjo.

Suh rotor

Krožna črpalka za ogrevanje s suhim rotorjem je pogosto tudi pogon na skupni gredi z motorjem; vendar se rotor motorja vrti v zraku.

Zato so značilnosti enot:

• Raven hrupa je nadpovprečna. Hrup nastane predvsem z ločenim rotorjem ventilatorja, ki hladi električni motor.
• Toplotna zaščita zagotavlja ločen rele. Rezultat je pogosto pregrevanje zaradi kršitve medsebojnega upora statorja med njegovimi okvarami.
• Črpalka zahteva vzdrževanje (vsaj - zloglasno mazanje ležajev in pakirne žleze).
• Ni ga mogoče pritrditi z motorjem navzdol - preprosto zato, ker ohišje motorja ni tesno in uhajanje v gredi povzroči kratek stik v njem.
• Poleg tega so naprave te vrste običajno enosmerne.

Kakšne so prednosti uporabe suhega rotorja s toliko neugodnimi lastnostmi? Dejstvo, da lahko hladilna tekočina (ali kateri koli drug medij) ima samovoljno stopnjo kontaminacije: to ne bo vplivalo na življenjsko dobo ležajev in dragega električnega motorja.

Naprave s suhim rotorjem so več ločenih podkategorij.

Konzole

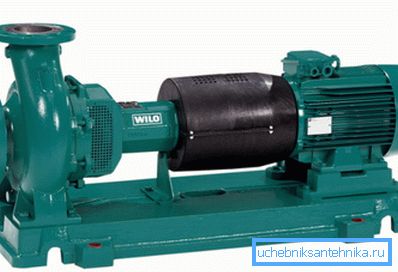

Ta razred vključuje predvsem industrijske obtočne črpalke za ogrevanje. Njihova ključna značilnost je namestitev motorja in rotorja na skupno platformo (konzolo) z možnostjo samostojne menjave; S tem motorji z različno močjo in velikostjo lahko delujejo z enim rotorjem - dovolj je le, da ostanejo poravnave med namestitvijo.

Opomba: rotor ne sedi tukaj na isti bočnici kot rotor motorja. Običajno jih povezujejo prirobnice.

Pri nameščanju tega razreda naprav je koristno vedeti nekaj malenkosti.

• Zmogljive industrijske cirkulacijske črpalke za ogrevanje so nameščene na ločeni osnovi, ki ni povezana z osnovo stavbe.
• Za odpravo manjših aksialnih odstopanj se prirobnice povezave med motorjem in gredjo črpalke pogosto ne tesno povezujejo z vijaki, temveč po segmentih ojačane gume (npr. Transportni trak).

Blokiraj

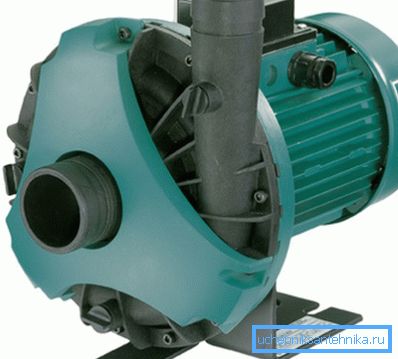

Za razliko od prejšnje konstrukcije, v blok črpalki rotor stoji na skupni gredi z motorjem. Črpalka deluje samo z enim tipom motorja.

Inline

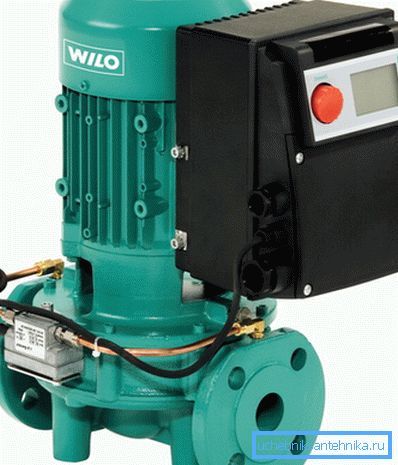

Ta obtočna črpalka v sistemu ogrevanja je drugačna po tem, da so vstopni in izstopni priključki na isti osi, kar omogoča montažo na ravnem delu cevi z najmanjšo razdaljo med prirobnicami (angleški vhod, linijska linija).

Izbira po parametrih

Torej moramo s svojimi rokami postaviti ogrevalni sistem z znanimi lastnostmi (število in vrsta grelnih naprav, premer cevi itd.).

Kako izbrati optimalne tehnične značilnosti naprave?

Napajanje

Za industrijske naprave s precejšnjo močjo je 380 voltov; za večino gospodinjstev - 220. Edina prednost oskrbe z električno energijo s 12 voltov je povečana varnost v primeru poškodbe ohišja; cena te varnosti je potrebo po nakupu dodatnega pretvornika in namestitvi nizkonapetostnih napeljav.

Tlak v glavi

Če industrijski ogrevalni sistemi s črpalno cirkulacijo zahtevajo zapletene hidravlične izračune, da bi določili potrebo po tlaku, potem je s hišami in stanovanji vse preprosto: hidravlična odpornost vezja katere koli razumne dolžine ne presega 2 metrov, kar ustreza najnižji vrednosti te lastnosti.

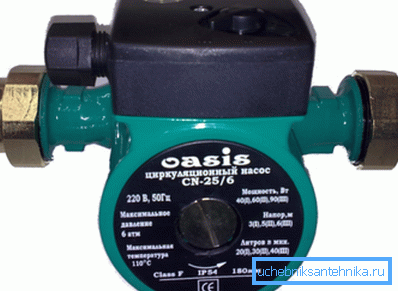

Kje v črpalki lahko najdem tlak, ki ga je ustvaril?

Praviloma nekje blizu imena sta dve skupini številk, ki jih ločuje vezaj (na primer 25-40). V tem označevanju:

Uspešnost

Izbere se lahko na dva načina. Najenostavnejši od njih se določi skupni volumen ogrevalnega sistema in ga pomnoži za tri.

Še enkrat: črpalka mora voziti skozi celotno količino hladila trikrat na uro. S počasnejšim cirkulacijo v hudih zmrzalih bo razlika v temperaturi med začetkom in koncem vezja prevelika.

Metoda ocenjevanja učinkovitosti skupne toplotne moči ogrevalnega sistema je nekoliko bolj zapletena.

Formula za izračun je G = Q / (1.163 * Dt), kjer:

• G - produktivnost v kubičnih metrih;

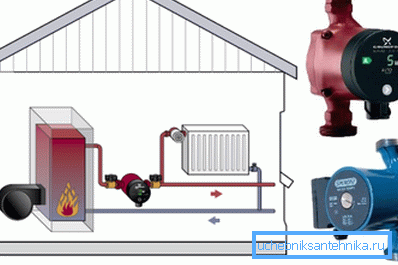

• Q je moč vira toplote ali toplotne moči ločenega vezja v kilovatih.

• 1.163 toplotna zmogljivost vode (konstantna);
• Dt je razlika v temperaturi med pretokom in povratkom (normalna vrednost je 20 stopinj).

Torej, za kotel z zmogljivostjo 16 KW in 20-stopinjsko delto temperaturo je optimalna proizvodnja 16 / (1,163 * 20) = 0,7 m3 / uro.

Skupščina

Kako težko je namestiti obtočne črpalke za ogrevalne sisteme z lastnimi rokami?

Na splošno je tukaj malo tučk.

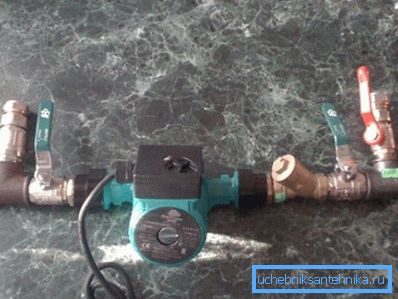

• Priključek za napajanje močno priporočamo z ozemljeno vtičnico.
• Pred črpalko se nahaja hladilni filter v grobem.
• Na obeh straneh sklopa črpalke in na filtru na ogrevalnem ventilu se nahaja ventil ali ventil.

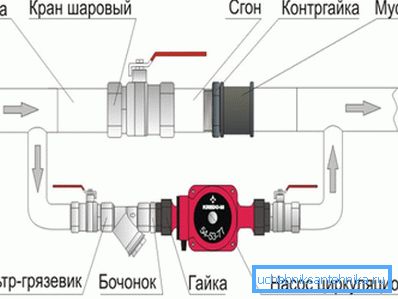

• Če je črpalka nameščena v gravitacijski sistem in naj bi se v prihodnosti uporabljala z naravno cirkulacijo, se med obrezovalnimi izrezi prepušča obvod. Nujno je dobavljen s povratnim ventilom (boljša krogla).

Koristno: če pri obratovanju črpalke v ogrevalnem sistemu ni cirkulacije, to najverjetneje pomeni zasežen nepovratni ventil. Hladilno sredstvo začne krožiti v majhnem krogu skozi obvod.

Zaključek

Upoštevali bomo (čeprav nekoliko površno) poznavanje te vrste ogrevalne opreme.

Kot vedno, priloženi videoposnetek bralcu nudi dodatne materiale. Uspehi!
