V sodobni konstrukciji postajajo vse bolj priljubljene ogrevalne naprave s prisilnim kroženjem hladila. Eden od glavnih elementov te inženirske mreže je črpalka za ogrevanje. Če se odločite za oblikovanje takšnega klimatskega sistema z lastnimi rokami, vendar ne poznate katere opreme želite, kje postaviti električno črpalko in kako izračunati njegovo moč, vam priporočamo, da se seznanite z materialom, opisanim spodaj.

Načelo delovanja naprave

Na vprašanje, ali potrebujete črpalko za ogrevalni sistem - da bi organizirali neposreden tok toplotnega nosilca ali podarili gravitacijsko klimatsko omrežje, je treba upoštevati številne dejavnike.

Eden od glavnih je ogrevana površina in število nadstropij hiše. Če govorimo o majhni dachi, je naravni promet dovolj. Toda, če ima vaša hiša več kot 200 kvadratnih metrov. metrov skupne površine ali ima tri ali več nadstropij - grelna črpalka je obvezna.

Tlak hladilne tekočine v gravitacijskem sistemu ne presega 0,6 MPa, kar očitno ni dovolj za zagotovitev visokokakovostnega ogrevanja celotne hiše. Vgrajena črpalka za ogrevalni sistem omogoča organizacijo učinkovite distribucije ogrevane vode ali antifriza vsem radiatorjem, ne glede na to, kako daleč od kotla.

V skladu z načelom delovanja so gospodinjske in industrijske obtočne črpalke za klimatske mreže podobne odvodnim objektom.

Sestavljajo jih naslednji elementi:

• primeri - praviloma je iz nerjavečega jekla, da se izognemo koroziji;
• rotor - pogosto iz keramike iz istih razlogov;
• gred - nosi kolo z rezili, ki zagotavlja vodni tok ali drugo tekočino v ceveh.

Rotacijski rotor poroča o električnem motorju. Lopatice dvignejo tekočino, ki jo priteče skozi vstop, in jo potisne v vtičnico. Na ta način je mogoče premagati hidravlično odpornost, ki se pojavi v težkih odsekih cevi, in zagotoviti dobavo hladilne tekočine za vse elemente ogrevalnega sistema.

Prednosti opreme

V sodobnih specialnih prodajalnah so bile prodane različne črpalke za ogrevalne sisteme. Odlikujejo jih po ceni, delovni napetosti (220 ali 12 voltov) in drugih tehničnih značilnostih.

Vendar pa ima ogrevanje s črpalko ne glede na vrsto, model in modifikacijo veliko prednosti. Najpomembnejše značilnosti teh struktur so predstavljene v tabeli.

Tudi če načrtujete sistem ogrevanja z gravitacijo, lahko namestite dodatno ogrevalno črpalko, ki bo po potrebi povečala učinkovitost omrežja (na primer, če je temperatura zunanjega zraka prehladna).

Bodite pozorni! Ogrevalni sistemi z obtočno črpalko so hlapljivi. To pomeni, da bodo delovale le, če bo električna energija dobavljena hiši. Da ne bi zamrznili v primeru prekinitev žice ali izpadov električne energije, priporočamo, da za ogrevalno črpalko namestite baterijsko napajano napetost, ki bo ta omogočala nekaj časa. Če v vaši vasi pogosto pride do izpada električne energije, pomagajte dizelskemu generatorju. Takšna črpalna postaja za ogrevanje bo popolnoma avtonomna.

Vrste črpalk

Oprema "suha" vrsta

Kot pove že ime, značilnost takih črpalk je, da tekočina za črpanje rotorja ne pride v stik z njim. Delovno telo enote je ločeno od električnega dela s posebnimi tesnilnimi tesnili, ki so skrbno polirani in prilagojeni za preprečevanje puščanja.

Suha toplotna črpalka ima zelo veliko kapaciteto, vendar zaradi prisotnosti tesnil povzroči veliko hrupa med delovanjem.

Pri svojem delovanju je treba upoštevati tudi naslednje značilnosti:

1. Suha črpalka je mogoče namestiti samo v ločenem prostoru - kotlovnici. V nasprotnem primeru bodo vibracije in hrup našli neprijetno, da bi našli ljudi v sobi, kjer je nameščen.
2. Med delovanjem rotor ustvari turbulenco zraka okoli suknjiča črpalke. Dvigajo prah, ki lahko pride v notranjost naprave in prekine tesnjenje tesnilnih obročev.

Da bi se temu izognili, je treba v kotlovnici vzdrževati čistočo in pridobivati ​​modele črpalk s posebno hidravlično plastjo - folijo vode med tesnili, ki pasti prašne delce in preprečuje, da pridejo v rotor.

Toplotne črpalke suhega tipa so razdeljene na več tipov:

• vertikalno - pri tej vrsti opreme se gred motorja nahaja navpično (takšne enote se uporabljajo v primerih, ko je treba črpati veliko količino hladila);
• konzola - vodovodna cev, ki se nahaja na zunanji strani "polža", in izstop - na diametralno nasprotni strani telesa;
• blok - voda vstopi v črpalko v smeri svoje osi in se prikaže radialno.

Mokra oprema

Posebnost te vrste črpalke je, da rotor in lopatice spere hladilno sredstvo, ki se prečrpuje skozi sistem. V tem primeru je električni motor ločen od delovnega telesa s posebnim steklom, napolnjenim z mazivom, ki ne dopušča, da bi voda ali sredstvo za zamrzovanje napolnilo električni del naprave.

Če je dolžina cevovodov in število radiatorjev majhna, je vgrajena "mokra" črpalka v ogrevalni sistem. Primerna je za majhne hiše, vile in mestne stanovanje.

Kljub majhni moči ima opisana enota še druge prednosti:

• deluje skoraj tiho;
• ne zahteva zapletenega vzdrževanja;
• enostaven za popravilo;
• s svojo pomočjo je enostavno spremeniti delovne parametre ogrevalnega omrežja.

Najpomembnejša pomanjkljivost je majhna učinkovitost. To je posledica dejstva, da je strukturno nemogoče povečati hitrost rotorja in hkrati zagotoviti ustrezno stopnjo tesnjenja stekla.

Nasvet! Ne glede na toplotne črpalke, ki jih namestite v vašem domu, se prepričajte, da imajo elektronsko krmilno vezje za načine delovanja. Tako lahko vse klimatske naprave združite v eno omrežje in upravljate z ene nadzorne plošče. To omogoča ne samo doseganje najbolj udobnih pogojev v hiši, ampak tudi znatno prihranek pri stroških energije.

Izbira črpalne opreme

Izračun tehničnih parametrov

Za ogrevalni sistem je potrebno izbrati specifično vrsto in moč črpalke, pri tem pa upoštevati njegove tehnične značilnosti in lastnosti.

Najprej morate vedeti, koliko toplote potrebujete za udobje prebivalcem hiše v hladni sezoni.

Običajno se upoštevajo naslednji dejavniki:

• prevladujoče klimatske razmere na območju, kjer se nahaja stavba;
• material, iz katerega so izdelani različni konstrukcijski elementi stavbe;
• prisotnost izolacije in materialov, ki se uporabljajo za to;
• vrsto in zmogljivost prezračevalnega sistema stanovanja.

Rezultat izračuna, ki ga običajno izvajajo inštruktorji toplote, je vrednost, ki označuje volumen hladila, ki mora krožiti skozi cevi in ​​radiatorje. Merjeno v kubičnih metrih vode na uro.

Izračunati morate tudi karakteristike tlaka. To pomeni, kar je enako vrednosti hidravlične odpornosti vseh cevi in ​​opreme, nameščene v inženirski mreži. Povprečna dolžina sistema praviloma znaša od 2 do 4 metra vodnega stolpca.

Pomemben dejavnik, ki vpliva na izbiro električne opreme, je učinkovitost grelnega kotla. Tu je treba določiti odvisnost moči opreme od hitrosti pretoka vode in razlike v njegovi temperaturi v izhodnih in dovodnih šobah.

V vsakem primeru je priporočljivo dati prednost nastavljivim črpalkam. Torej lahko ročno ali s pomočjo elektronskih naprav spremenite moč in učinkovitost črpalke, odvisno od zunanjih pogojev in obremenitve.

Koristne možnosti

Večina črpalk različnih proizvajalcev je podobna v konstrukcijskih in tehničnih parametrih. Zanesljivost je prav tako velika. Zato, da bi nekako razlikovali svoje izdelke med konkurenčnimi modeli, znane znamke opremijo opremo z različnimi dodatnimi napravami, ki povečujejo udobje in ergonomijo njihove uporabe.

Razmislite o najpogostejših:

1. Dva črpalna oprema.Takšne naprave se uporabljajo za ogrevanje velikih stanovanjskih stavb ali poslovnih prostorov. Lahko črpajo znatno količino tekočine. Poleg tega bo v primeru okvare enega elektromotorja sistem ohranil svojo funkcionalnost z drugo črpalko v povezavi.


2. Naprave opremljene s časovnikom in termostatom. Takšne enote so nameščene v ogrevalnih omrežjih z indirektnimi ogrevalnimi kotli. V tem primeru je prostornina črpalke (število vrtljajev) odvisna od temperature vhodnega hladila. Vroče je, počasnejši se kroženje. Časovnik vam omogoča, da izklopite črpalko v času, ko ga ne smete uporabljati (na primer ponoči ali med delovnim časom).
3. Oprema s frekvenčnim pretvornikom. Montiran samo v kompleksnih ogrevalnih sistemih, kjer pretok hladilne tekočine v različnih elementih omrežja ni enak.

Takšne črpalke lahko samostojno spremenijo hitrost motorja, odvisno od ukazov krmilnega krmilnika. V primeru izpada elektronskega načina preklopi ročno.

Postopek samonastave

Vgradnja črpalke za ogrevalni sistem je odgovoren in zapleten postopek, vendar če se počutite prepričane v svoje sposobnosti in imate ustrezno znanje, nihče ne mara dela.

Najprej morate zagotoviti, da imate naslednja orodja in materiale:

• sklop odprtih ključev različnih velikosti (ali dveh orodij s spremenljivo razdaljo med rogovi);

• bypass - posebna cev, s katero je nameščena obvodna cev, ki omogoča popravilo in zamenjavo črpalke brez odtekanja hladilne tekočine in zaustavitve klimatskega sistema;
• filtri - zaščitijo drago opremo pred poškodbami s trdnimi delci, ki jih včasih najdemo v hladilnem sredstvu;
• Sgony- "American" - za povezavo plastičnih cevi z vstopnimi in izstopnimi šobami črpalke;

• nepovratni ventil - preprečuje povratni tok tekočine v dovodni vod.

Postopek samega namestitve je sestavljen iz naslednjih korakov:

1. Potrebno je kupiti črpalko, katere zmogljivost ustreza tehničnim značilnostim nameščenega ogrevalnega sistema. Najboljša izbira za sisteme ogrevanja v gospodinjstvu bodo tristopenjske centrifugalne črpalke, ki med delovanjem povzročajo malo hrupa, vendar lahko črpajo velike količine hladilnega sredstva.

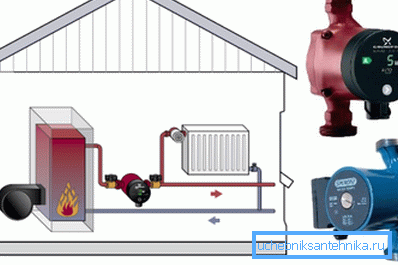

2. Namestitev je treba izvesti na segmentu cevovoda, ki transportira že ohlajeno hladilno sredstvo do grelnega kotla (tako imenovani povratni tok). Tu je temperatura vode nižja kot takoj po odhodu iz kotla, tako da bo črpalka trajala dlje.

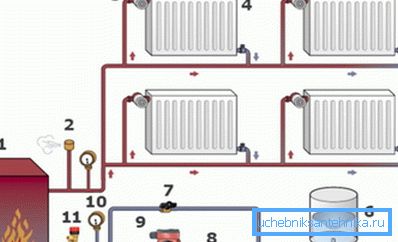

Bodite pozorni! V sistemih s prisilnim kroženjem hladilne tekočine je ekspanzijska posoda - vrste membrane - priključena tudi na povratni plin, ne pa na centralni dvižnik, kot v gravitacijskih tokokrogih.

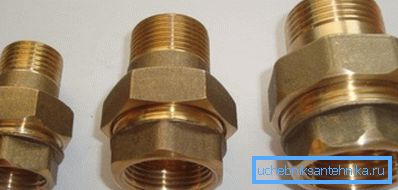

1. Pred montažo ne pozabite, da bi ogrevalni kotel v gospodinjstvu ugasnil doma in izklopite zapiralne ventile na vstopnih in izhodnih priključkih. Po tem se vgradi črpalka. Priključite ga na cevi s pomočjo sgonov - "ameriški". Ne pozabite, da mora biti gred motorja vodoravno usmerjeno (z izjemo navpičnih tipov črpalk). V nasprotnem primeru bodo ležaji podvrženi povečani obremenitvi, zaradi česar bo črpalka hitro izpadla. Da bi se izognili puščanju, namesto klasičnih gumijastih tesnil, priporočamo, da uporabite paronit - toplotno odporne tesnila iz gume z dodatkom azbesta.
2. Če uporabljate ogrevalni sistem z zaprtim krogotokom, morate v dovodno cev namestiti protipovratni ventil, da preprečite povratno tekočino.
3. Črpalko je treba priključiti prek ustreznih zapornih ventilov. V tem primeru lahko enostavno zaustavite pretok tekočine, če je potrebno, da popravite ali zamenjate električno opremo. Da ne bi prekinili dela podnebnega omrežja, je priporočljivo namestiti obvod - obvodni del cevi (tudi s pipo), skozi katerega se tekočina pretaka v času, ko je črpalka odstranjena.

Zaključek

Po pregledu zgornjega materiala vam ne bo težko izbrati in namestiti ustrezne črpalke za ogrevalni sistem.

Toda učinkovitost klimatske naprave je odvisna od drugih elementov:

• kotel,
• radiatorji,
• cevi,
• ekspanzijski rezervoar za ogrevalni sistem,
• senzorji in tako naprej.

Več o tem lahko izveste iz videoposnetka, objavljenega v tem članku.
