Delovni pritisk v ogrevalnem sistemu: preučujemo delo

Kakšen je delovni pritisk v ogrevalnem sistemu stanovanja, ki velja za normo? Kakšna je lahko njegova največja vrednost? Katere parametre je bolje nastaviti za avtonomni sistem? Ta članek govori o pritisku in njegovem vplivu na delovanje ogrevalnih sistemov.

Kako so urejene stvari

Preden ugotovimo, kateri pritisk v ogrevalnem sistemu je reden, se spoznavamo z zasnovo teh sistemov.

Avtonomni sistemi

Ta kategorija vključuje vezja z naravno cirkulacijo (gravitacijsko) in toplotne črpalke, opremljene z obtočnimi črpalkami.

V prvem primeru se hladilno sredstvo spreminja s spreminjanjem gostote med segrevanjem: toplotne mase se iz kurilne naprave v zgornji del vezja premaknejo s hladnejšimi in jim dajejo preveč toplote. Glava, ustvarjena s širitvijo, je izredno majhna in se običajno meri v desetih metrih; Zato kroženje nima visoke hitrosti.

V drugem primeru hladilno sredstvo povzroči premikanje črpalke z majhno močjo. Ustvari tlak od enega do šest do osem metrov, kar dramatično pospeši gibanje vode ali mešanice vode in glikola v vezju.

Sklic: meter tlaka ustreza tlaku 0,1 kgf / cm2 (1/10 atmosfere).

Avtonomni ogrevalni sistemi so razdeljeni na eno več bazo: lahko so odprti in zaprti.

• Odprto vezje komunicira z atmosferskim zrakom skozi odprto ekspanzijsko posodo.. V skladu s tem tlak vode v ogrevalnem sistemu ustreza višini vodnega stolpca nad merilno točko. Če je nivo vode v ekspanzijski posodi 3 metre nad nivojem polnjenja, bo tlak v polnjenju 0,3 atmosfere.

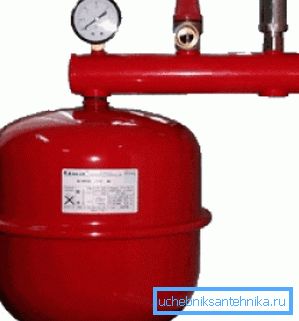

• Zaprto vezje z atmosfero ni prijavljeno, kar povzroča številne težave s kompenzacijo za širitev hladila med ogrevanjem. Za njihovo reševanje se uporablja membranski ekspanzijski rezervoar - rezervoar, katerega del obsega zrak, ki ga elastična gumijasta membrana ločuje od vode. Poleg tega je sistem opremljen z varnostnim ventilom: ko je rezervoar poln, se odvečno hladilno sredstvo ponastavi.

Pri zaprtem sistemu ogrevanja obstajata dva parametra, povezana s tlakom.

1. Tlak polnjenja ogrevanja ekspanzijske posode. Pri sobni temperaturi, vodi ali antifrizi je nastavljena na hidrostatični tlak v tokokrogu.

Opomba: hidrostatični tlak v ogrevalni sistem zasebne hiše ponovno ustreza višini vodne stebra in je v metrih enak 10% njene višine.

1. Reliefni tlak varnostnega ventila. Običajno je nastavljen na 2,5 kgf / cm2.

Trenutni statični tlak v ogrevalnem sistemu med delovanjem je odvisen od količine vode v njej in njegove temperature. Pri segrevanju se od očitnih razlogov prične prikazati velike vrednosti.

CO

Kako deluje sistem centralnega ogrevanja?

Ogrevalna toplotna ali kotlovska voda vstopi v hišo preko grelne linije. Na hrbtni niti, se vrne, pri čemer gre nekaj toplote. Voda v vezju je odvisna od diferenčnega tlaka med nitmi.

Temperatura vode v dovodni cevi je odvisna od trenutne ulice in je povezana z njim, tako imenovani temperaturni razpored. Tukaj je primer takega razporeda.

Temperatura povratnega cevovoda je prav tako strogo regulirana in mora biti pri največjem pretoku enaka +70 C. Nizka povratna temperatura pomeni, da hiša ne dobiva dovolj toplote; precenjena - ta energija nosi odvečne stroške.

Vendar pa je, kot je lahko videti, razlika v temperaturi med pretokom in povratnim tokom za normalno ogrevanje prevelika. V tem načinu se bodo radiatorji na napajalnih postajah pregrevali in na hrbtni strani komaj jih bodo toplotno ogrevali.

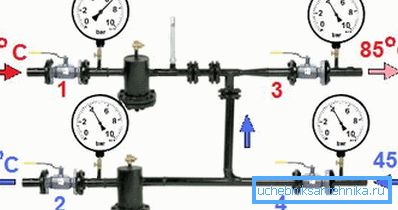

Problem rešuje prvotna zasnova tako imenovanega dvigala ali toplotne enote. Njena glavna enota, dvigalo, je čep z vstavljeno šobo v njo. Večji tlak in vroča dovodna voda teče skozi šobo in črpa nekaj hladnejše vode iz vračanja skozi sesanje v ponavljajoči se cikel cirkulacije.

Zahvaljujoč tej subtilnosti v tokokrogu obrne veliko maso vode s stabilnejšo temperaturo. Dajte nam še en temperaturni graf za enako razpon temperatur v cestnem prometu, vendar za mešanico, ki teče neposredno na baterije.

Poleg ogrevanja dvigalo zagotavlja hišo s toplo vodo.

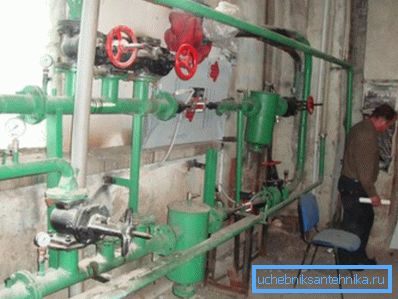

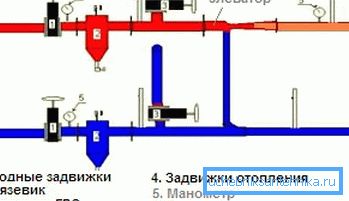

V starih hišah sta obstajala le dve priključki za oskrbo z vodo:

1. Pri pretoku (med vstopnim ventilom in dvigalom).
2. Na povratni cevi (med vstopnim ventilom in sesanjem).

Kjer je napajanje sanitarne vode odvisno od trenutne temperature dovoda. Pri temperaturi 90 ° C in manj se vroča voda odvzame iz dovodne cevi pri višjih temperaturah - od povratka.

Glavna pomanjkljivost takšne sheme je, da v odsotnosti ekstrakcije vode voda ne kroži in preden se segreje, je potrebno skozi mešalnik iztekati nekaj deset litrov.

Poleg tega: grelniki za brisače v starih hišah se lahko segrejejo samo, če je apartma ločen z vodo. Odpirajo svojo eyeliner.

Od približno sedemdesetih do osemdesetih let prejšnjega stoletja so vozlišča dvigala pridobili cirkulacijske pipe: na dovodu in v povratni črti sta se pojavila dva ventila za sanitarno vodo. Načini kroženja od krme do krme in od vrnitve do vrnitve so opremljeni z držalnimi podložkami na prirobnicaih med vpetjem. Premer podložke je približno milimetra večji od premera šobe.

Kakšen merilnik prikazuje

Torej, kakšen pritisk v ogrevalnem sistemu večnadstropne stavbe velja za normo?

In kaj se hkrati dogaja v ogrevalnem vodu?

• Poleti, zunaj ogrevalne sezone, statični tlak ogrevalnega sistema ustreza višini vodnega stolpca. Za deset-zgodbo stavbe je približno 3 kgf / cm2 za pet-zgodbo stavbe - 1,5 kgf / cm2.

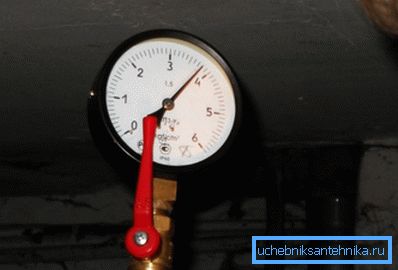

• Pri odprtih hišnih ventilih in normalnem delovanju enote dvigala je tlak v ogrevalnih sistemih skoraj izenačen s povratnim cevovodom in je običajno enak 3-4 kgf / cm2.

Dovolite, v resnici pa je potreben prekomerni tlak v grelnih ceveh, da bi v njih lahko krožili. Kako je tako: kontura je poravnana na obratki, a vseeno kroži?

Vse je zelo preprosto: po dvigalu bo manometer pokazal le 2 metra (0,2 atmosfere) več kot na povratnem cevovodu. Da - da, kapljica le 2 metra nastavlja celotno hladilno tekočino v ogromno hišo s stotinami radiatorjev.

Kaj pa ohraniti podložke? Kakšna je razlika na njih?

Še manj - od pol metra do metra. In dovolj je: zaradi bolj zapletene konfiguracije je izguba tlaka v ogrevalnem sistemu precej večja kot pri ogrevanju sanitarne vode.

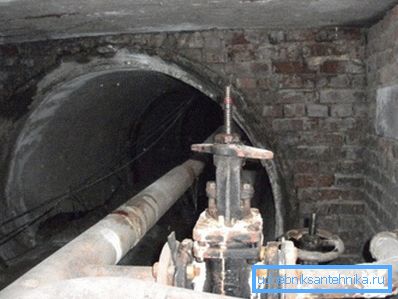

Kar se tiče avtoceste, potem v času ogrevalne sezone šteje norma približno 8 atmosfer na krmi in 3 na povratni črti. Vendar pa hidravlična odpornost cevi in ​​povezana z avtocesto, ki je bližja SPTE, hiša diferenciala, hlajenje pa lahko doseže oddaljena območja s parametri 6 / 3,5 in celo 5/4 kgf / cm2.

Končno, glavno vprašanje: zakaj pritisk v ogrevalnem sistemu? Konec koncev, ko je sistem poln, bo hladilno sredstvo v vsakem primeru krožilo, ali ne?

Ne tako.

Brez nadtlaka se vodni stolpec ne more dvigniti nad tiste 10 metrov. V stanovanju nad 3 nadstropja ogrevanje enostavno ne bo delovalo.

Poleg tega obstaja nekaj prefinjenosti.

• Prej ali slej bo vezje treba spustiti in napolniti. Brez prevelikega pritiska je to problematično.
• Ne smemo pozabiti na tople vode. Napaja ga enaka ogrevalna omrežja. Brez tlaka vroča voda ne doseže mešalnika.

Oskrba s toplo vodo

Kakšen pritisk naj bi bil v sistemu ogrevanja - zdi se, da smo ugotovili.

In kakšen bo manometer v sistemu sanitarne vode?

• Ko hladno vodo ogrejemo s kotelom ali grelcem za pretok, bo tlak vroče vode točno enak tlaku v hladnih vodih minus izgub za premostitev hidravlične odpornosti cevi.
• Pri vklopu sanitarne tople vode iz povratnega voda v dvigalo pred mešalcem bo enaka 3-4 atmosfer, kot je na povratni cevi.
• Toda pri priključitvi sanitarne vode iz napajalnega tlaka v mešalne cevi lahko dosežete impresivno 6-7 kgf / cm2.

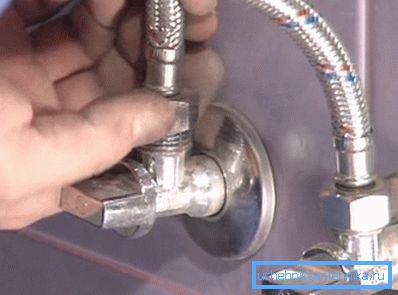

Praktična posledica: če namestite kuhinjsko pipo z lastnimi rokami, je bolje, da ne boste leni in namestite nekaj ventilov pred cevmi. Njihova cena se začne od ene in pol sto rublov. Ta preprosta navodila vam bodo dala priložnost, da hitro izklopite vodo v primeru porušitve cevi in ​​da ne boste trpeli zaradi popolne odsotnosti v celotnem apartmaju med popravilom.

Zaključek

Upamo, da bo naš material koristen bralcu. Dodatne informacije o tem, kako deluje ogrevalni sistem, in kakšne delovne padce tlaka igra pri svojem delu, si lahko ogledate v priloženem videoposnetku. Uspehi!
