Distribucija ogrevanja: kako vse deluje

Kakšna je postavitev ogrevalnih cevi v stanovanjski zgradbi? Kakšna je zgornja napeljava ogrevanja in kako se razlikuje od dna? Katere vrste cevi se uporabljajo? Kaj je dvigalo? Poskusimo odgovoriti na ta vprašanja.

Terminologija

Prvič, da bi se izognili zmedi, opredelimo izraze.

• Dvigalo ali toplotni vozel - kraj, kjer je koncentracija ogrevalnega sistema in oskrbe s toplo vodo hiše ali njenega dela.

Poleg tega: dvigalna enota prinaša temperaturo in tlak hladilne tekočine do optimalne zmogljivosti ogrevalnega sistema. Tako razlika med napajalnimi in povratnimi niti na poti doseže 4 kgf / cm2; hkrati pa kapljica 0,2 kgf / cm2 zadostuje za kroženje vode skozi akumulatorje.

• Vodni dvigalnik - glavnega elementa dvigalne enote, mešalne komore, v kateri se vroča voda iz krmila meša z povratno vodo, ki se obrača v obtok.
• Choke - cev, ki povezuje tok in vrne v sklopu dvigala. S tem hladnejša voda povratnega cevovoda vstopi v ponavljajoči cikel cirkulacije.
• Polnjenje (ploskovno posteljo) je vodoravna cev, ki dovajata hladilno sredstvo iz sklopa dvigala v dvigala.
• Risers - vertikalne sekcije ogrevalnega sistema, ki napajajo vodo neposredno na grelne naprave.
• Talne obloge - cevi, ki povezujejo dvižnik na akumulator.

Torej, kakšne sheme ožičenja za ogrevalne sisteme lahko uporabljate v stanovanjskih zgradbah? Katere elemente vključujejo?

Dvigalo vozlišče

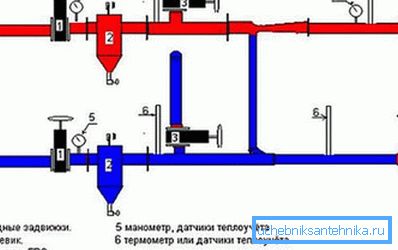

Najnižji gentlemanski set za najpreprostejšo dvigalo sestavljajo:

1. Pari vstopnih ventilov - na pretok in vračanje.
2. Pustite na igrišče in redko na vrnitvi.
3. Pravzaprav dvigalo z dušilko in šobo.
4. Hišni ventili, odrezani hišni ogrevalni sistem.
5. Pari izpustov, ki omogočajo popolnoma izpraznitev sistema.
6. Krmilni ventili za merjenje tlaka in temperature.

Možno je navzočnost:

1. Vložite vročo vodo (eno ali dve za vsako vrstico). V drugem primeru, da zagotovimo nenehno kroženje skozi krogotok sanitarne vode, je prirobnica med vložki na vsaki črti končana s podložko.

1. Tie-ins za posamezne potrošnike (trgovinske kioske, trgovine itd.). Tu se sama vstavi na prirobnico pred ventili; pranje omejuje pretok vode skozi ločeno vezje.

Polnjenje

Odvisno od njihove lokacije obstajajo dve shemi za distribucijo ogrevanja.

Dno

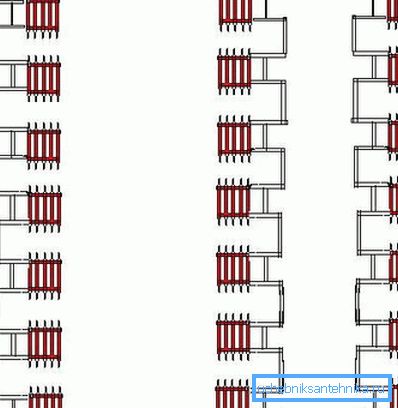

V večini sodobnih stavb se uporablja spodnje stekleničenje ali ogrevalni sistem z nižjo napeljavo. V podstrešju sta hrana in obratno stekleničenje. Dvižniki so v paru povezani s skakalci, nameščenimi v zgornjem nadstropju ali na podstrešju; Na vrhu vsakega skakalca je zračni ventil (Mayevsky's crane).

Vsak dvižnik je skakalec med polnjenjem. Neizogibno neravnovesje med najbližjim vozliščem dvigala in dvižnimi dezelji, ki so daleč od njega, se kompenzira z razliko v velikosti in čvrstosti cevi. Tipične vrednosti daljinskega upravljalnika za ogrevalni krog, ki služijo vhodu v sodobno desetnadstropno zgradbo, damo.

Kakšne so prednosti spodnjega ožičenja ogrevalnih cevi?

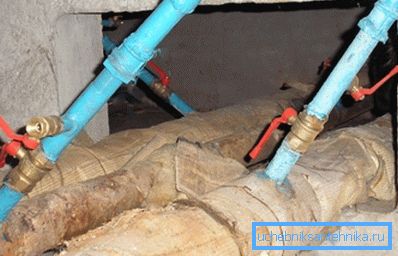

• Vsi ventili na vodilih za pare so koncentrirani na enem mestu. Če želite prekiniti povezavo, se ne smejo povzpeti na podstrešje.

• Ponovni zagon hladilne tekočine na tehnični kleti med popravili ne predstavlja nobenih težav.

Mimogrede: kleti se pogosto uporabljajo kot skladišča ali pomožne prostore trgovin. V tem primeru veste, da vam ni treba govoriti o kakšni prednosti: spustite vodnike skozi cev v kanalizacijo.

Glavna pomanjkljivost spodnjega ožičenja ogrevalnih sistemov je zapletenost njihovega zagona po ponastavitvi. Če želite začeti kroženje skozi vse dvižne vode, morate odzračiti zrak. Medtem pa vsi prebivalci zgornjega apartmaja ne morejo storiti tega; Ne pozabite na prazne prostore.

Na vrh

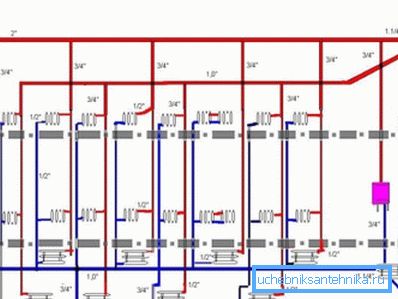

Zgornje polnjenje ali ogrevanje z zgornjo porazdelitvijo dovajanja je precej predvidljivo drugačno, saj je dovodna nit nameščena na podstrešju. Vhodna cev ostane v kleti. Vsak dvižnik je ločen element, ki je neodvisen od drugih dvigal.

Na podstrešju so poleg stekleničenja vložki v tem primeru tudi:

1. Izklopi dvižni odvodi ventila.
2. Vtiči za izpust (natančneje, za sesanje zraka, ki je potrebno za popolno sušenje skupine grelnih naprav).

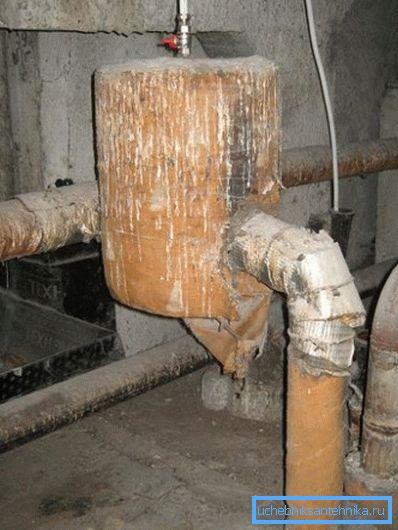

3. Razširitveni rezervoar. Kljub temu ime ne kompenzira povečanja prostornine hladilne tekočine med ogrevanjem (sistem ni avtonomen, temveč je priključen na ogrevalni sistem). Rezervoar, nameščen na vrhu razdeljevalnega razdelilnika, nameščen z najmanjšim nagibom, služi za zbiranje zraka, ki se od tam odstrani skozi odpadni ventil.

Takšna postavitev ogrevalnega sistema se je množično uporabljala do osemdesetih let prejšnjega stoletja.

Kako gleda na ozadje stekleničenja?

• Glavna težava tukaj je zapletenost ponastavitve zagona ločenega dvižnika. Če ga želite povsem izprazniti, potrebujete:

• Izklopite ventil na podstrešju.
• Zaprite ventil v kleti in odvijte pokrov.
• Odvijte vtič na podstrešju.

Zanimivo je, da se celoten ogrevalni sistem hiše z zgornjim napajalnim ožičenjem ponastavi in ​​začne veliko lažje, še posebej, če se reset iz ekspanzijske posode za ogrevanje prenese v sklop dvigala. Žal: izpraznitev hiše je povezana z izgubo velike količine hladilne tekočine, kar je nezaželeno z vidika varčevanja z energijo.

• Glavna prednost zgornjega polnila je, da je lansiranje zelo preprosto in ni odvisno od stanovalcev hiše. Zadostuje le počasi (da bi se izognili vodnemu kladivu) odpreti hišne ventile na dovodnih in povratnih vodih, po katerih ostane le izpust zraka iz ekspanzijske posode.

Risers

Postavitev hladilne tekočine v grelnih napravah v zasebni hiši je lahko vodoravna in navpična (stoji). V stanovanjskih zgradbah na različnih lokacijah so te sheme vzporedne: če je stekleničenje vedno horizontalno, potem je dvižnik navpično ožičenje.

Kaj je koristno vedeti o riserjih v stanovanjskem bloku?

• Nobena od nadstropij, razen zgornjega v hiši z nižjo polnjenjem, ne bi smela zapreti par strmin med radiatorji. Če vgradite grelec med dovodne in povratne vodnike v petem nadstropju desetiške stavbe, se bodo prebivalci zgornjih nadstropij zamrznili: kroženje nad pritrditvijo se bo skoraj ustavilo.
• V domovih novih projektov je eden od dvojnih dvigal pogosto v prostem teku (to pomeni, da se ne poveže z baterijami). Postavitev ogrevalnega sistema z enojnim dvigalom omogoča, da se dvojni dvižni mosti obidejo iz kleti, brez sodelovanja stanovalcev. Dovolj je, da namesto škripca namestite kladivo na enojni navoj in ga prevzamete za izpust: zračni blok bo popolnoma odletel na vodno fronto.
• V stalinka na vzporednem vzporedniku sta dva radiatorja pogosto povezana brez spreminjanja premera. V tem primeru dvižnik sam služi kot mostiček med njihovimi oblogami. Tako

Ožičenje ogrevalnega sistema je zelo učinkovito, vendar le z velikim (DU25) premerom dovodnih cevi.

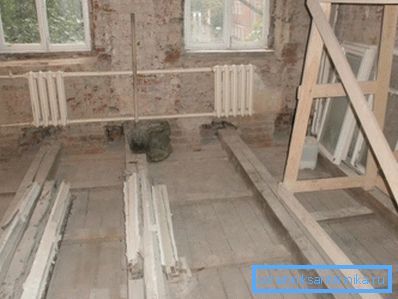

Praktična posledica: če želite notranjo ožičenje zamenjati z lastnimi rokami, bodisi uporabite cevi za ogrevanje enakega premera ali zadušite mostiček. Navodilo je povezano z dejstvom, da bodo s premerom 25 mm mreže in oblogami s pogojnim prehodom 15-20 baterije preprosto hladne.

Vodoravna notranja ožičenja

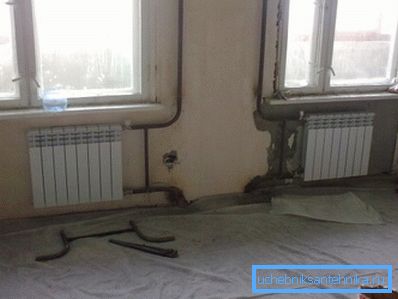

V številnih novih stavbah se lahko zgodi razmeroma eksotična shema: v stanovanje pridejo iztočnice iz dvižnih plošč, ki omogočajo redčenje grelnikov za poljubno postavitev. Premer vodoravnic in izhodov je izbran tako, da vodoravni kontur v vašem stanovanju ne nastavi parametrov ogrevanja v stanovanjih nad ali pod njim.

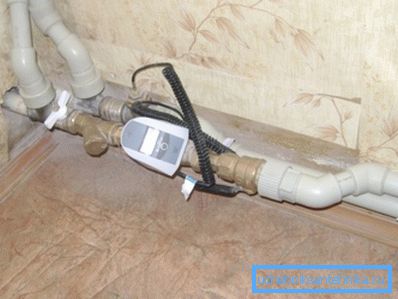

Poleg poljubne postavitve horizontalno vezje z enim vhodom in izhodom omogoča prilagoditev računovodstva toplotne energije. Ker se stroški ogrevanja na kvadratni meter povečujejo, postaja postavitev števcev vse bolj pomembna.

Kako narediti postavitev ogrevanja v horizontalni obrisi enega samega apartmaja?

V skromnem mnenju avtorja bi bilo smiselno prilagoditi postavitev Leningrada ali barake v to situacijo.

• Po obodu apartmaja je položen neprekinjen prstan z velikostjo DN25 Pod vhodi se ogreje v estrih ali se položi pod ravno tla.

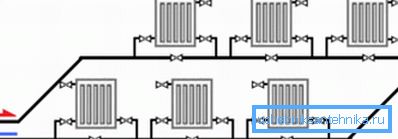

• Ogrevalne naprave, ki so vzporedne z obročem, ne da bi jih zlomile. Velikost cevi - DNU20. Povezovalni diagram ločenega radiatorja - spodnji ali diagonalni.
• Vsak radiator je opremljen z odzračevalnim ventilom v enem od zgornjih čepov. Po izbiri se lahko vgradijo dušilke ali toplotne glave in zaporni ventili na napajalnih vodih.

Zaključek

Upamo, da bodo naša priporočila koristna za bralca. Dodatni podatki o tem, kako se lahko izvede ožičenje ogrevanja v apartmaju, bo priložen priloženi videoposnetek. Uspehi!
