Distribucijski razdelilec samega ogrevanja

Učinkovit sistem ogrevanja doma je zelo pomemben dejavnik pri udobju bivanja v hiši. Enako ogrevanje vseh grelnih naprav pomeni njegovo pravilno delovanje. Ampak včasih se izkaže, da hladilno sredstvo ni dovolj za vse točke analize. To se zgodi zaradi številnih razlogov, na primer zaradi neupoštevanja premera cevi med namestitvijo sistema ali napačne sheme ogrevalnih naprav. Izkazalo se je tako: temperatura je zadostna, voda je v sistemu in ni dovolj toplote, ker vse baterije enostavno nimajo pravilne porazdelitve vode. To pomeni, da je bilo kršeno osnovno pravilo za izbor premera cevi: vsota premerov vseh ogrevalnih krogov mora biti enaka ali nekoliko večja od premera izstopne cevi iz kotla. V tem primeru uporabite ventile na baterijah, morate prilagajati pretok hladilne tekočine v ogrevalni sistem ali pa ga morate redone. Ena od rešitev problema je, da kolektor za ogrevanje z lastnimi rokami.

Načelo delovanja

Načelo delovanja

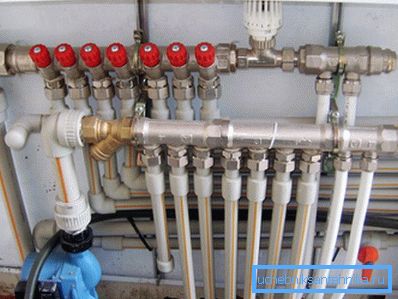

Napake prejšnjih monterjev ogrevanja lahko odpravite z uporabo enega od klasičnih diagramov priključkov. Do sedaj je najučinkovitejši distribucijski sistem hladilne tekočine v ogrevalnem sistemu distribucijski razdelilnik.

V jedru je to rezervoar, v katerega se ogrevalna voda napaja iz kotla za ogrevanje. Od njega skozi cevi manjšega premera teče do analitične točke (grelni radiatorji, ogrevana tla, indirektni ogrevalni kotel). Po oddaji toplote se voda vrne nazaj skozi iste cevi, vendar že na drugo enako kapaciteto (sprejemanje), nato pa se splošni pretok vrne v kotel. Cikel je končan.

Kako spremeniti ogrevalni sistem

Kako spremeniti ogrevalni sistem

Z vajami pri ravnanju z orodji, varilnimi stroji (če potrebujete varjenje) in poznavanjem vodovodne instalacije, je zelo enostavno izdelati distribucijski razdelilnik za ogrevanje. Najprej se morate odločiti o številu ogrevalnih krogov. To so ločene veje, ki segrejejo določene prostore (eno ali več).

Če namestite zbiralnik pri individualnem ogrevanju dveh ali več nadstropnih hiš, potem je v vsakem nadstropju bolje izdelati svoj glavnik (distributer). V tem primeru ne morete storiti brez kotlovnice, v kateri se nahaja glavni distribucijski razdelilnik.

Če je hiša enostopna, je priporočljivo izdelati eno distribucijsko vozlišče, ki bo nameščeno ob kotlu. Če želite vse vzemiti v ločeno sobo ali jo kombinirati, recimo s kuhinjo - ta odločitev temelji na postavitvi in ​​velikosti hiše, modelu kotla in vrsti goriva, na katerem deluje.

Pri vgradnji razdelilnika ogrevanja neposredno ob kotlu je iz kovinskih cevi s krožnim ali pravokotnim prerezom. Toda pred začetkom dela, morate določiti število točk za analizo hladilne tekočine. Od tega je odvisna izbira premera cevi za polaganje. Po tem, za jasnost, morate narisati risbo. Prikazuje vse potrebne dimenzije in parametre:

  • Premeri cevi za pretok in povratni tok segajo v krogotok ogrevanja, niti.
  • Razdalje med podružnicami, ki dajejo in prejemajo.
  • Razdalje med glavno dovodno in povratno cevjo.
  • Smernice. Lahko jih usmerite v nasprotnih smereh ali navzgor. Če so dovodni in povratni ventili usmerjeni v eni smeri, so postavljeni v vzorec kontrolne plošče.

Ko so opravljene vse potrebne priprave, lahko nadaljujete z delom.

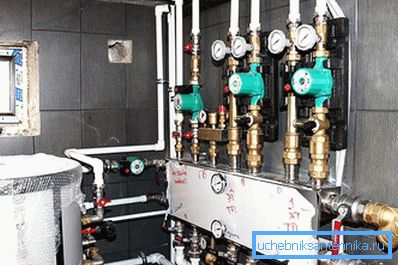

Kotlovnica

Kotlovnica

Zbiralnik kotlovnice je izdelan iz dveh matric: dovoda in vračanja. Seveda je za veliko hišo zaradi impresivnega volumna nosilca toplote in velike dolžine ogrevalnega sistema za izdelavo distribucijskega kolektorja uporabljene cevi s premerom najmanj 100 mm.

Dovodni razdelilnik je nameščen z ventili in cirkulacijskimi črpalkami, vrnitev pa samo z zapiralnimi ventili.

Tudi v merilnikih, termometrih in varnostni skupini. Taka "polnitev" omogoča, da ne ugasne vsega ogrevanja v hiši, da bi rešila težave ločene veje.

Pri namestitvi je naslednje zaporedje del:

  • V skladu z risbo kupili cevi (v našem primeru kovino). Če je potrebno, jih očistimo pred rjo.
  • V skladu z montažno shemo so cevi varjene z električnim ali plinskim varjenjem.
  • Vsi zvari so očiščeni in dizajn je obarvan.
  • Zbiralec je povezan z ogrevalnim sistemom in pod tlakom - preverite, ali pride do puščanja. To naredite tako, da napolnite z vodo in pustite nekaj časa pod pritiskom.

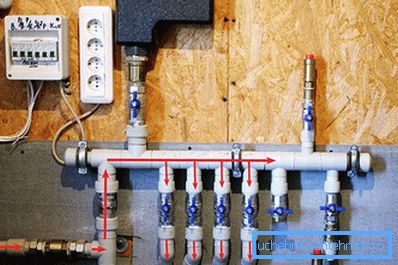

Lokalni zbiralec

Lokalni zbiralec

Namestitev takega vozlišča po načelu se ne razlikuje od sestavljanja distributerja v kotlovnici. Izjema je cevni material. Ker je to, recimo, odvečna montaža, ki je daleč od naprave za ogrevanje in je učinek na temperaturo na njej precej nižji, lahko uporabimo sestavljene PP cevi ali iz kovinske plastike. Ampak spajkanje je bolj zanesljivo kot povezovalna vtičnica, zato so prednostne polipropilenske cevi.

Naslednja razlika lokalnega glavnika iz kotlovnice je, da ker je dolžina cevi majhna, voda nima časa za celotno temperaturo in se vrne v dovolj vroče, voda v povratnem toku v kotlu pa je skoraj hladna.

Dobičkonosno ali ne

Dobičkonosno ali ne

Kako dobičkonosno je, da sami sami postavite ogrevalni razdelilec ogrevanja, pojdite sami. Prvič, porabite samo za materiale. Drugič, popolnoma je v skladu s tehničnimi parametri vašega ogrevalnega sistema, medtem ko bo zbiralnik za shranjevanje še vedno potreben za to. In to je tudi strošek. Tretjič, zbiralec sam bo pomagal hitro nadomestiti stroške svoje namestitve. Na kakšen način? V konvencionalnem dvocevnem ogrevalnem sistemu hladilno sredstvo poteka vzdolž obrisa, pri čemer gre za toploto, recimo 20 m, kolektorsko vezje pa je pol tako dolgo, kot je gre za eno točko analize, zato je voda v povratnem vodu toplejša, manj pa je potrebno ogrevanje. In glede na to, da je gorivo zelo, zelo drago, potem bo plačal zase v eni sezoni. Če imate vprašanja, napišite komentarje članka. Specialist, ki dela na spletnem mestu, vam bo dal dodatne informacije.

Video

Iz video posnetka, ki ga ponujamo, lahko izvedete več o tem, kako si ustvarite distribucijsko zbirko:

Sheme

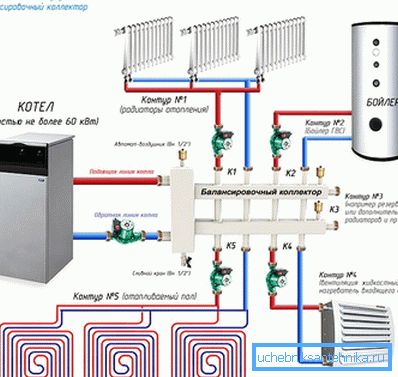

V nadaljevanju je več sistemov ogrevanja kolektorjev:

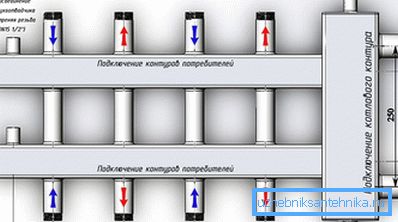

Zbiralnik vezja

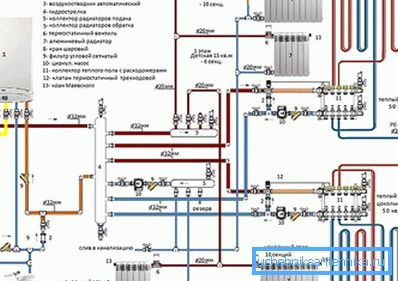

Shema ogrevanja hiše

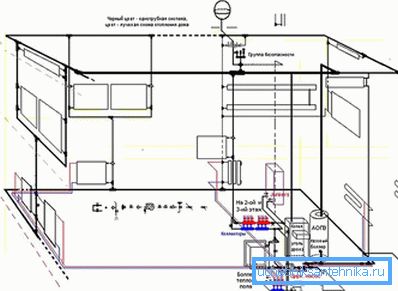

Porazdelitev ogrevanja skozi zbiralce

Zbiralnik vezja

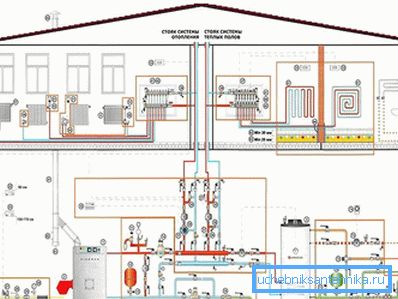

Hiša z individualnim kotlom

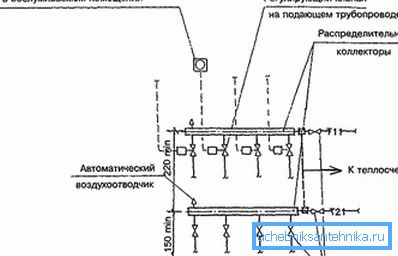

Ogrevanje kolektorja
