Diy ogrevanje: osnove namestitve avtonomnih sistemov

Katere materiale uporabljate plastično ogrevanje z lastnimi rokami? Katere grelne naprave je treba uporabljati? Kaj je bolje uporabiti kot hladilno sredstvo?

Poskusimo odgovoriti na ta in nekatera druga vprašanja.

Vir toplote

Začnimo z izbiro tipa kotla.

Na to vplivajo dva dejavnika:

• Cena enote toplotne energije. Jasno je, da bo učinkovitost ogrevanja vedno prednostna naloga.
• Enostavnost uporabe kotla. Manj pogosto potrebuje nakladanje ali vzdrževanje goriva, tem bolje.

Učinkovitost

Tu je ocena poceni ogrevanja naslednja:

1. Plin Kilovolna vročina, pridobljena z gorenjem, bo stala samo 70 kopecks.

Opomba: govorimo o prtljažniku zemeljskega plina. Plinski rezervoar ali cilindri bodo znatno povečali stroške.

1. Les za drva bo povečal stroške na kilovatno uro toplote na 1,1 rublja.
2. Premog bo stala še bolj - 1.3.
3. Peleti (stiskana žagovina) - 1,4 - 1,8 R / KW * h.
4. Solarij - 3.2.
5. Električna energija pri uporabi električnih kotlov katere koli vrste - 3,0 - 4,0, odvisno od regionalnih tarif za električno energijo.

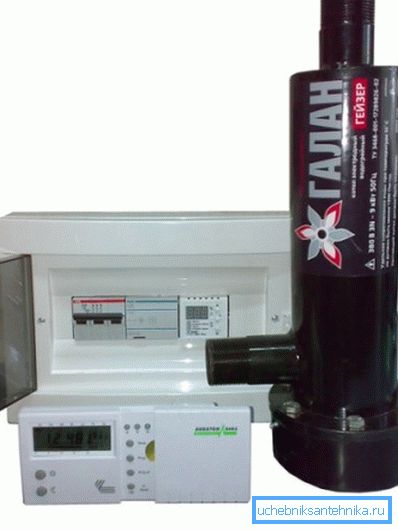

Mimogrede: kljub reklamnim zagotovilom proizvajalcev in trgovcev je učinkovitost vsakega električnega električnega aparata z direktnim ogrevanjem 100%. To neposredno izhaja iz zakonov fizike: naprava, ki ne opravlja fizičnega dela, porabi vso energijo za ogrevanje. Ekonomičen električni kotel - mit.

Uporabnost

Tu so bili tipi ogrevalne opreme razdeljeni v drugačnem vrstnem redu.

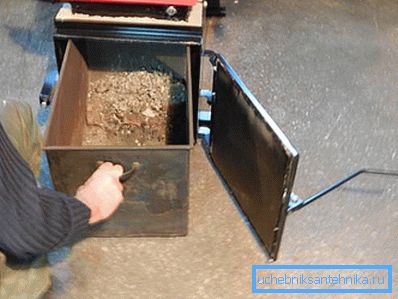

Kljub potrebi po pogostih obremenitvah goriva, kjer ni glavnega plina, je ogrevanje s trdnim gorivom pogosteje kot vse druge sheme nameščeno z lastnimi rokami. Vzrok je ravno njegovo gospodarstvo.

Povečajte avtonomijo sistema na več načinov.

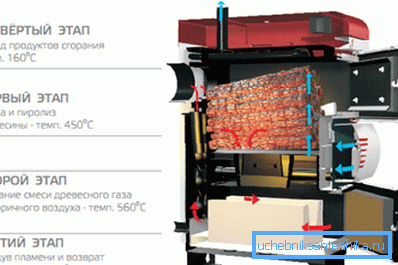

• Solidni kotel za pirolizo, za razliko od klasike, pregori proces zgorevanja v dve fazi. Prvič, v ločeni komori so sežgali kurilno olje ali ogljik s omejenim dotokom zraka, potem proizvodi nepopolnega zgorevanja - ogljikovega monoksida in hlapnih ogljikovodikov. Prilagodljiva nastavitev toplotne moči omogoča podaljšanje obdobja med vžigom do 10-12 ur.

• V zgornjem gorilnem kotlu se sproži volumetrični požar, kot pove že ime. Cirkulacija zraka je organizirana tako, da pretok izdelkov zgorevanja prenaša pepel v dimnik. Avtonomija najboljših kotlov te vrste doseže dan ali več.
• Nazadnje, za zmanjšanje števila dnevnih vžigov bo pomagalo vključiti v krogotok toplotnega akumulatorja - masivno toplotno izolirano posodo s hladilno tekočino. Dela s polno močjo, kotel ogreva vodo v rezervoarju za tri do štiri ure; potem se shranjena energija uporablja za vzdrževanje temperature grelnikov.

Cevi

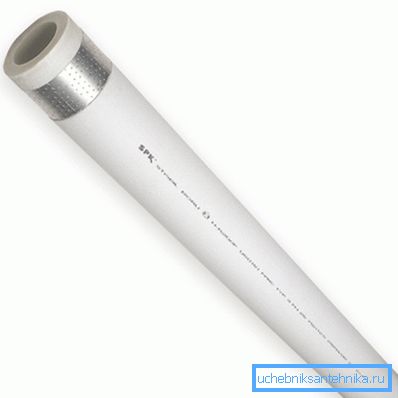

Namesto navajanja vseh materialov, ki se uporabljajo v avtonomnih sistemih, sami dovolimo, da takoj pokažemo optimalno rešitev - polipropilen, ojačen z aluminijem.

Zakaj natančno on?

• Ta material je poceni proti vsem alternativam.
• Cevna hidravlična upornost je minimalna in se med obratovanjem ne povečuje: gladka polimerna površina ni izpostavljena eroziji in se ne kopiči. Za primerjavo se nova jeklena cev lahko razlikuje od starega v pretoku vode s faktorjem 200 ali več.
• Ocenjeno je, da je vir s tipičnimi parametri avtonomnega sistema (tlak 1,5 - 2,5 kgf / cm2, temperatura 55 - 75 ° C) stari najmanj 50 let.

Zakaj je ojačana polipropilena prednostna?

1. Kombi material je nekoliko močnejši ob prelomu. Z enako debelino stene je najvišji dovoljeni tlak za monolitni polipropilen 20 atmosfere, za ojačene - 25.

Uporabno: delovni tlak cevi je označen z oznako. Vsebuje simbole oblike PN * (tlak v kgf / cm2) in PP- * (vrsta materiala: R je naključni kopolimer, B je kopolimer, H je homopolimer).

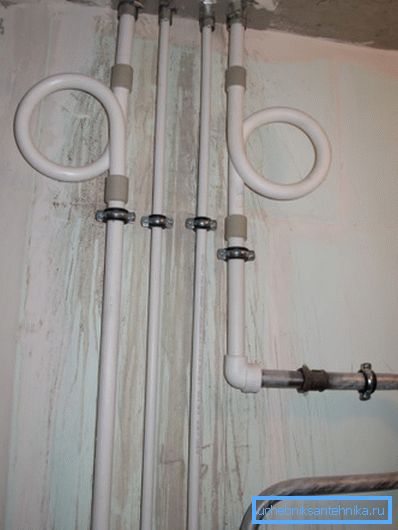

1. Kar je bolj pomembno, aluminijasta ojačitev dramatično zmanjša koeficient plastičnega raztezanja med segrevanjem. Toda z veliko dolžino ravnih odsekov bo še vedno opazen raztezek - zato so opremljeni s kompenzatorji za ogrevalne sisteme (v obliki črke U ali obročastih zavihih cevi).

Radiatorji

Navodila za izbiro radiatorjev za avtonomne ogrevalne sisteme za stanovanjske nizke stavbe so prav tako zelo enostavna. Bolje je uporabljati aluminijaste sekcijske radiatorje.

Vzroki:

• Poceni Stroški oddelka se začnejo od 280 rubljev.
• Privlačen videz, ki se lahko prilega vsaki zasnovi prostora.
• Visok prenos toplote na odsek (do 210 vatov z velikostjo medosne razdalje 500 mm) zaradi razvitega finninga in visoke toplotne prevodnosti aluminija.

Vse pomanjkljivosti aluminija - nizka mehanska trdnost in sposobnost oblikovanja galvanskih hlapov z bakrom - v našem primeru niso pomembne. Hidravlični šok, ki lahko uniči radijator, preprosto nikjer ne more vzeti - kot tuje kovine v zaprti zanki.

Pri izračunu toplotne moči grelnika za sobo z visoko kakovostno zunanjo izolacijo je najlažji način, da se osredotočimo na SNiP pol stoletja, 100 vatov toplote na kvadratni meter.

Dodatne komponente

Katere komponente za ogrevalne sisteme, poleg kotla, cevi in ​​baterij, uporabljamo v avtonomnem vezju?

• Razširitveni rezervoar kompenzira povečanje prostornine hladilne tekočine pri segrevanju. Njegova prostornina je enaka približno 10% celotnega volumna konture.

Nasvet: v uravnoteženem ogrevalnem sistemu se lahko prostornina vode grobo oceni s hitrostjo 13-15 litrov na kilovat toplotne moči.

• Varnostni ventil odpravi pretirani tlak, ko se ekspanzijska posoda preliva.
• Namen avtomatskega odzračevanja zraka je jasen od njegovega imena: sistem omogoča, da se znebijo zračnih vtičev v avtomatskem načinu.
• Manometer (manj pogosto, termomanometer) služi za vizualno spremljanje parametrov sistema.
• Obtočna črpalka kroži hladilno tekočino.

Zanimivo: zgoraj navedeni osnovni elementi vezave kotla so pogosto nameščeni neposredno v telesu. Najprej gre za električne in plinske naprave.

Poleg zahtevanih elementov lahko načrtovanje ogrevalnega kroga vključuje tudi:

• Jumper s sistemom dovoda hladne vode z ventilom, ki ga blokira. Prek tega se vezje napolni.

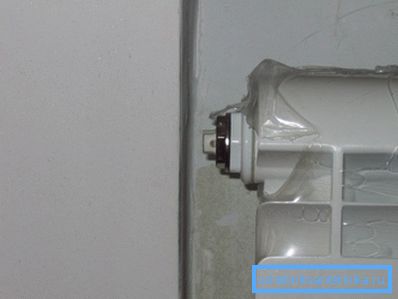

• Vozdushniki (pipe Mayevsky ali navadne pipe za vodo) v zgornjih točkah vezja - v vtikah radiatorja ali na skakalcih med grelnimi napravami.

• Zaporni ventil na pretoku vsakega radiatorja.
• Ogrevalne naprave ali povratne toplotne glave na povratnem priključku ogrevalnih naprav, ki omogočajo uravnavanje prenosa toplote ali izravnavo sistema.
• Ponastavi, kar vam omogoča, da popolnoma sušite vezje.

Toplotni nosilec

Najpogostejši toplotni nosilec je navadna voda.

Tehnična voda za ogrevalni sistem pa ima nekaj resnih pomanjkljivosti:

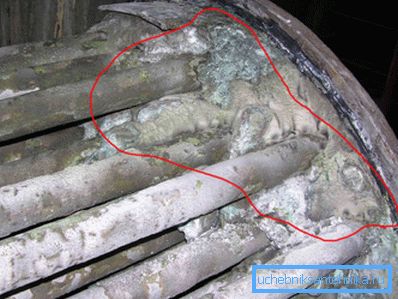

1. Apno, ki ga vsebuje, pade kot depozite na toplotni izmenjevalnik kotla, ki ovira prenos toplote in zmanjšuje lumen cevi.

1. Ko je ogrevanje prisiljeno ustaviti pozimi (tipičen primer je odstranitev napolnjene ali dovodne cevi na ventile na njej), se voda v radiatorjih v nekaj urah spremeni v led, z ustreznimi posledicami za grelne naprave in cevi. Seveda, če hiše ne ogrevate z alternativnimi sredstvi ali popolnim odvajanjem tokokroga z izgubo celotnega hladila.

Prvi problem je v celoti rešen s prelivanjem destilata. Destilirana voda v sistemu ogrevanja načeloma ne meri. Pogosto priprava vode - odstranitev kalcijevih spojin iz nje - se zmanjša na vrelišče (soli oborina) ali teče skozi običajen filter vrste jug.

Če želite biti varni pred odtaljevanjem tokokroga, je edini način, da uporabite antifriz. V tej vlogi je bolje uporabiti vodno raztopino propilenglikola: ni kemično agresiven in netoksičen.

Kako vliti vodo ali drugo hladilno sredstvo v zaprto zanko?

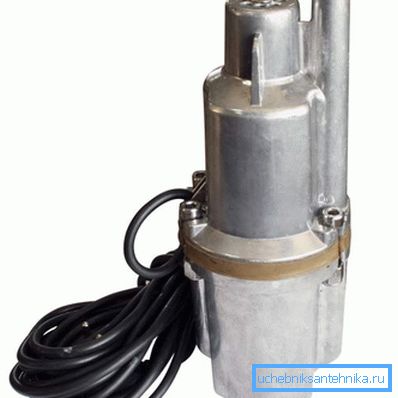

Najenostavnejši način je, da napolnite sistem z nizko vibracijsko črpalko (Kid ali Streamlet). Iztočna cev je povezana s cevjo na katerokoli vrvno vezje; črpalka je potopljena v vedro ali rezervoar s hladilno tekočino. Ker posoda postane prazna, se hladilno sredstvo nenehno dodaja; tlak v sistemu nadzira merilnik.

Uporabno: pred polnjenjem sistema je potrebno zračno komoro ekspanzijske posode črpati z običajno kolesno črpalko. Tlak polnjenja mora ustrezati hidrostatični glavi v tokokrogu (1 kgf / cm2 na 10 metrov vodne stebre). Torej, če je zgornja točka konture 5 metrov nad ekspanzijsko posodo, bo polnilni tlak rezervoarja 0,5 kgf / cm2.

Zaključek

Upamo, da bodo naša priporočila bralcu pomagala pri načrtovanju in namestitvi lastnega ogrevalnega sistema. Priloženi videoposnetek mu bo dal več informacij. Uspehi!
