Diy sistem ogrevanja: nasveti za začetnika

Tema tega članka je sistem za ogrevanje, ki ga sami delate sami. Z glavnimi elementi se moramo seznaniti z izbiro opreme in materialov s kablom ožičenja in ožičenja ogrevalnih naprav.

Začnimo torej.

Vir toplote

Kako ogrevati sobo, ki se nahaja na precejšnji razdalji od najbližje ogrevalne vode? Očitno je, da to zahteva neodvisen vir toplote - bojler za vodo.

Pri izbiri tipa kotla je treba upoštevati njene lastnosti:

• Učinkovitost. Nižja cena kilovatne toplotne energije, nižji so operativni stroški.
• Avtonomija dela. V idealnih razmerah oprema za ogrevanje ne sme zahtevati pozornosti.

Naredimo ustrezne ocene in nato primerjamo položaje kotlov različnih tipov.

Učinkovitost

Zdi se, da tabela ne zahteva nobenih pripomb. Glavni plin vodi v smislu poceni ogrevanja s širokim robom.

Avtonomija

Ampak na tem parametru bodo ocene zelo različne od prejšnje ocene.

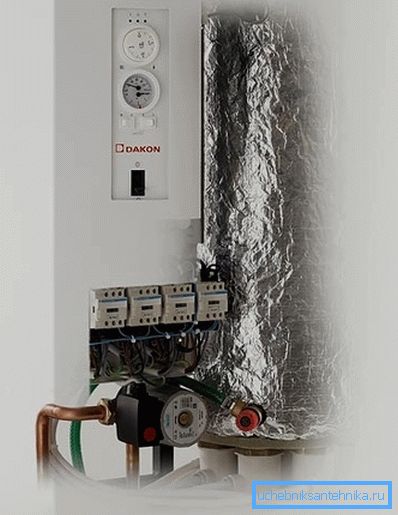

1. Neporavnani vodja je električna energija. Električni kotel ne zahteva vzdrževanja v eni ali drugi obliki, niti odstranjevanja produktov zgorevanja. Zadostuje, da lastnik nastavi temperaturo hladilne tekočine ali, v prisotnosti zunanjega termostata, temperaturo zraka v prostoru.

1. Na drugem mestu za enostavno uporabo - plin. Razporeditev ogrevalnih sistemov s plinskim kotlom omogoča, da delujejo neodvisno in za nedoločen čas, ohranjajo nastavljeno temperaturo. Lastnik se bo moral dodatno posvetiti namestitvi zračnega kanala, ki vodi do ulice.

Pojasniti: govorimo o kotlih z elektronskim vžigom. Piezo pečenje naredi kotel negorljiv, vendar ga je potrebno ročno vžigati (zlasti z ugasnjenim vžigom).

1. Uporaba dizelskega goriva prav tako omogoča, da sistem dolgo časa deluje samostojno.; Kljub temu pa ogromen rezervoar z dizelskim gorivom in hrupom gorilnika, ki se med vzletom le malo razlikuje od letalskega hrupa, naredi ta toplotni vir manj udoben.
2. Kotli na pelete z bunkerjem in avtomatsko oskrbo z gorivom zagotavljajo nekoliko nižjo raven avtomatizacije: bunker je treba naložiti občasno, in bunker vam ne bo prihranil pred čiščenjem pepela.
3. Nazadnje, največji poudarek potrebujejo kotli na trda goriva.. Premog in drva je treba naložiti vsakih nekaj ur. Uporaba plinskih generatorjev, zgorevalnih kotlov in toplotnih akumulatorjev spremeni sliko na bolje, vendar ne tako radikalno.

Ugotovitve so zelo očitne - če imate priložnost za uporabo glavnega plina, ni mogoče iskati drugih možnosti za izvedbo ogrevanja.

Pri izbiri plinskega kotla je treba upoštevati še nekaj več lastnosti.

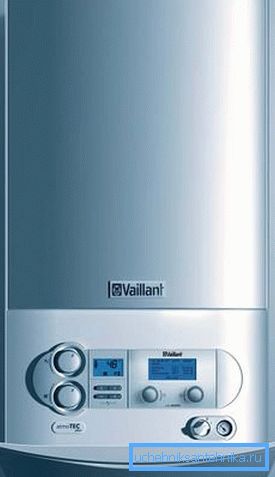

• Če prekinitve pri oskrbi z električno energijo niso sistematične, je naš izbor produkt s prisilnim nagibom in elektronskim vžigom.
• Kondenzacijski kotli so bolj ekonomični kot konvekcijski kotli za 9-11%. Uporabljajo ne le toploto zgorevanja plina, temveč tudi energijo, ki se sprošča med kondenzacijo produktov izgorevanja.

Toplotna moč

Kako zgraditi ogrevalni sistem, ki bo hiši zagotovil potrebno količino toplote? Očitno je vredno začeti z izračuni. Oceniti moramo toplotno moč kotla in skupno moč ogrevalnih naprav.

Formula za izračun je naslednja: Q = V * Dt * k / 860.

V njem:

• Q - toplotna moč (KW).
• V je prostornina hiše v velikosti (vključno s stenami) v kubičnih metrih.
• Dt - temperaturna razlika med hišo in cesto v najhladnejših petih dneh zime. Podatke o povprečnem minimumu za vaše mesto lahko najdete v znani spletni enciklopediji; notranja temperatura se sprejme v skladu s sanitarnimi standardi (18 - 22С).
• k - koeficient ogrevanja. Interpolira se na podlagi naslednje tabele:

Na primer, za dom, ki meri 8x8x6 metrov z notranjo temperaturo + 20 ° C in povprečnim minimumom januarja -24 ° C, izdelanimi z visoko kakovostno izolacijo (k = 0,8), boste potrebovali (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (zaokroženo) kilovat toplote.

Če želite to moč prenesti v prostore, je dovolj, da izračunajo svoj delež v prostoru celotne hiše.

Ne bi smeli pozabiti na nekaj tankoč:

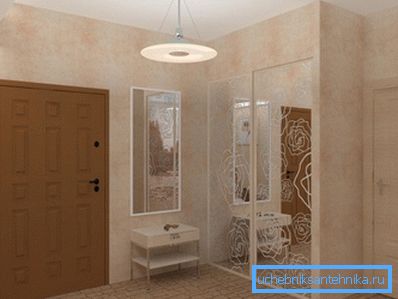

• Prostori brez radiatorjev (vhodna dvorana, shramba, stranišče) se ogrevajo s sosednjimi prostori. Njihov obseg je tudi vredno upoštevati.

• V kuhinji je ponavadi veliko lastnih virov toplote - hladilnik, štedilnik, mikrovalovna pečica itd. Ocenjena vrednost se običajno zmanjša za 20 do 25%.

Ogrevalne naprave

Očitno je, da mora naprava ogrevalnega sistema vključevati ne le vir toplote, ampak tudi grelne naprave. Kateri akumulatorji so bolje izbrati varčnega gospodarja?

Najprej razmislimo o pogojih, pod katerimi bo radiator delal v avtonomnem sistemu.

Delovna temperatura je običajno v območju od 50 do 80 stopinj. Delovni tlak ne presega 2,5 atmosfere. Hidravlični udarci so izključeni - razen če se seveda ne napolni tokokrog, da se ventil odpre brez težav in do odpovedi.

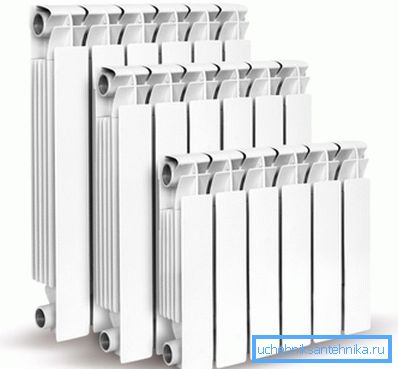

Če je tako, se lahko varno odločite za aluminijaste sekcijske radiatorje - lepo, poceni in odlično odvajanje toplote.

Cevi

Kot smo že ugotovili, ekstremni tlak in visoka temperatura v avtonomnem vezju niso predvideni. Če je tako, lahko prihranite na cevi: izbrali bomo poceni, lahek in trpežni polipropilen.

Ker ima ta material visok koeficient termične ekspanzije, bomo morali:

• Izberite cevi z ojačitvijo. Plastica iz aluminijaste folije opazno zmanjša raztezek pri segrevanju.

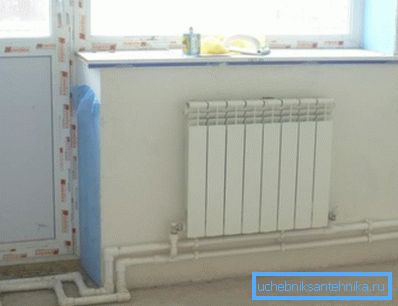

• Za napajanje dolgih ravnih delov polnjenja s kompenzatorji - obroči ali pregibi v obliki črke U.

Kako izvajati ogrevanje z uporabo polipropilena?

Za varilne cevi z okovjem se uporablja nizko temperaturno spajkalno litino. Taljene površine so fiksirane v delovnem položaju in po 10 - 40 sekundah (odvisno od velikosti) postanejo eno.

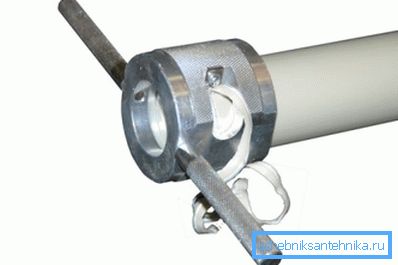

Pomembna točka: aluminijasto folijo je treba odstraniti s področja varjenja z odstranjevanjem (brivnik). Povezava bo oslabila in v prihodnosti lahko povzroči cepitev cevi.

Katere premere cevi naj izberem?

1. Za polnjenje majhne (ne več kot 150 m2 na tla) hiše - z zunanjim premerom 25 mm.
2. Pri priključkih na radiatorje - s premerom 20 mm.

Dodatni elementi

Kako je ogrevalni sistem zaprtega tipa?

Poleg kotla, cevi in ​​baterij ima:

• Obtočna črpalka, ki nastavlja hladilno sredstvo.
• Čelik s hladno vodo, da napolni sistem z vodo.
• Odpadki v spodnjih točkah vezja, ki omogočajo popolno odtekanje.
• Razširitveni rezervoar. Kompenzira povečanje prostornine hladilne tekočine s povečano temperaturo.
• Varnostni ventil, ki deluje, ko je rezervoar preveč napolnjen, in tlak narašča nad izračunano.
• Tlačni merilnik ali termomanometer za spremljanje parametrov sistema.
• Avtomatski prezračevalni sistem.

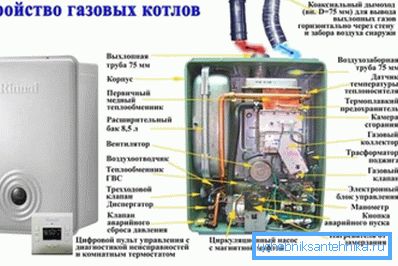

Vendar pa se črpalka, zračni ventil, varnostni ventil in (včasih) ekspanzijska posoda pogosto vgradijo v ohišje kotla in jih učinkovito pretvorijo v mini kotlovnico. Pred nakupom preberite dokumentacijo.

Poleg tega je mogoče namestiti tudi dodatna oprema:

• Ločite posamezne grelne naprave in odseke obrisa ventila.
• Črpalka pred črpalko.
• Dušilke ali termostati, ki uravnavajo temperaturo radiatorjev.
• V zgornjih točkah vezja - dodatni zračni kanali.

Postavitev

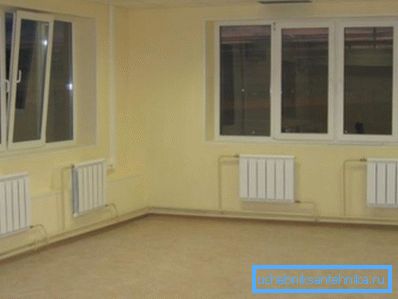

Kako izvajati ogrevanje v enodelni hiši? Po mnenju avtorja bi bila najboljša rešitev Leningrad - enocevno ožičenje po obodu tal z radiatorji, ki so bili povezani vzporedno z glavno stekleničko. To je popolnoma brez težav in preprečuje, da bi se kroženje ustavilo v nekaterih delih vezja zaradi pregrevanja.

Kako izvajati ogrevanje na dveh nadstropjih?

Obstajata dve možnosti.

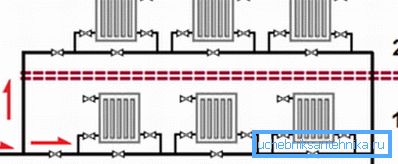

1. Dve obroči (ena na tla) z dušeno loputo, ki omejujejo prehodnost krajših kontur.

1. Dvocevna shema s stekleničkami v prvem nadstropju in na podstrešju ter jih povezuje z dvigalom z ogrevalnimi napravami.

Kako povezati radiatorje?

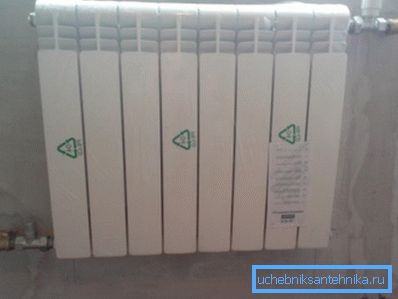

Za kratke (ne več kot 7 oddelkov) grelcev bo tradicionalna stranska povezava optimalna. Daljše baterije naj bodo priključene diagonalno ali od spodaj navzgor.

Zaključek

Upamo, da bo naš material pomagal bralcu pri izbiri in namestitvi ogrevalne opreme. Dodatne informacije o namestitvi ogrevalnih sistemov z lastnimi rokami najdete v priloženem videoposnetku.

Uspehi!
