Domači radiator: trenutne proizvodne metode in metode za

Kljub dejstvu, da cena sodobne grelne baterije ni tako velika, lahko storite brez nakupa takšnih naprav, ker se lahko sami spopadete z njihovo montažo.

V tem članku se bomo pogovarjali o tem, kako in s kakšnimi materiali lahko izdelujemo domače baterije, kar glede na energetsko učinkovitost praktično ne bo nižje od tovarniških analogov.

Ocena njihovih zmogljivosti

Jasno je, da vsaka oseba ne bo mogla sestaviti gospodinjskega oljnega radiatorja, takšna konstrukcija je težka, vendar pa naprava, s katero bo voda krožila kot hladilno sredstvo, ni tako težka.

Po naćelu delovanja se domaće naprave za ogrevanje prav tako ne razlikujejo od tovarniśkih analogov, vendar teh izdelkov ni treba namestiti v centralizirane sisteme z visokim pritiskom.

Register ogrevanja - osnova samozaposlenih modelov

Domači grelni radiatorji iz cevi - to je najpogostejša vrsta ročnih naprav za ogrevanje. In to ni presenetljivo, saj je reda velikosti lažje spajkanje hermetičnega sistema iz cevi za red velikosti kot za izdelavo grelne naprave z uporabo tovarniške tehnologije.

Izdelki, sestavljeni na podlagi ene cevi ali kombinacije cevi, imenujemo register. Register je hermetični sistem, skozi katerega kroži ena ali druga hladilna tekočina. Energetsko učinkovitost registra določa premer in konfiguracija cevi ter material, iz katerega so izdelani.

Praktična montaža radiatorjev z lastnimi rokami kaže, da je najprimernejša rešitev uporaba gladkih jeklenih cevi z notranjim prečnim prerezom 32-200 mm. Da bi dosegli maksimalno površino izmenjave toplote in ohranjali kompaktne dimenzije, je naprava oblikovana kot tuljava ali je register izdelan presek.

Izbira jeklenih cevi za montažno delo ni naključna, saj je enostavna za kuhanje z aparati za varjenje v gospodinjstvu.

Nasvet: Za registracijo ni potrebno iti na kovinsko podlago za nakup novih cevi. Navsezadnje za izvedbo načrtovanega dela lahko uporabite stare cevi brez vidnih napak, ki jih povzročajo mehanske deformacije ali korozije.

Konfiguracija domačih naprav

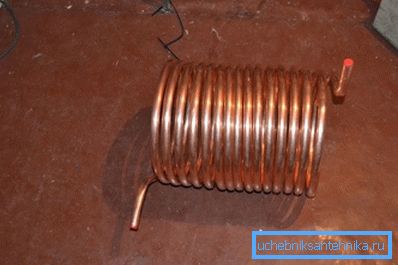

Tuljava bakrenih cevi

Domači radiatorji iz bakra ali jekla lahko izdelamo v dveh izvedbah:

  • Sekcijske registre, sestavljene iz ravnih cevi velikega premera z zaprtimi čepi na koncih, ki jih povezujejo cevi z manjšim prečnim presekom.
  • Serpentine registrira s S-obliko ali bolj zapleteno konfiguracijo.

Pomembno: pri optimalnem prenosu toplote je treba konfiguracijo tuljave registrirati razdaljo med sosednjimi cevmi 5 cm večji od premera.

Podrobneje razmislimo o strukturnih značilnostih navedenih konfiguracij:

  • Sekcijski register je sestavljen iz več cevi, razporejenih vodoravno.

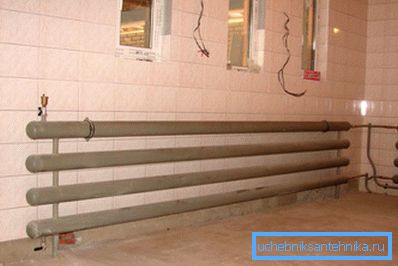

V registru fotografskih fotografij

Za kroženje hladilne tekočine so vodoravni elementi registra med seboj povezani s cevmi manjšega premera. Tako se hladilno sredstvo začne gibati vzdolž zgornje cevi in ​​doseže povezovalno cev, skozi katero teče v spodnjem toku in tako naprej.

V tovarniški izvedbi so takšne konstrukcije izdelane za vhodne vire ogrevanja in druge pomožne prostore, kjer estetika videza naprave ni tako pomembna.

Načelo oddelka registra

Vhodni in izhodni priključki so navojni. V nekaterih primerih, da bi pospešili montažo, so cevi preprosto varjene.

Mesto prehodnih cevi je izbrano čim bliže koncu konca. To se naredi za boljše kroženje hladilne tekočine in za zagotovitev večje trdnosti kompozitne strukture.

Optimalni materiali za samonastavne sekcijske registre so pocinkane jeklene cevi z notranjim premerom 76-160 mm. Zasnova je treba kuhati tako, da se tesnost šivov ohrani pri delovnem tlaku do 13 atm.

Pomembno: Optimalna konfiguracija registra je konstrukcija, v kateri ni več kot 3 vodoravnih odsekov. Prekomerna akumulacija odsekov bo privedla do zmanjšanja učinkovitosti kroženja ogrevanega zraka v prostoru.

  • Registrski tulci so strukturno podobni izbirnemu analogu. Glavna razlika je v tem, da funkcijo skakalca tu izvedemo z upogibom glavne cevi.

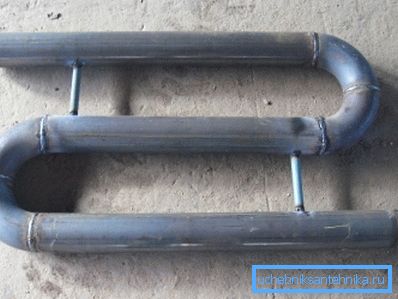

Tuljava, varjena iz jeklenih cevi in ​​armature

Pomembna pomanjkljivost tuljavnih struktur je težava samo-montaže, saj je težko upogniti velike cevi s premerom in zato je treba na vsakem ovinku vreti dve koleni.

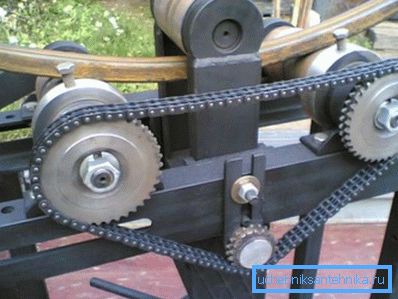

Za izdelavo domačih radiatorjev ogrevanja iz profilne cevi bo potreben upogibni stroj

Zaradi tega je varjeno strukturo zapleteno zaradi velikega števila šivov, kar lahko negativno vpliva na vzdržljivost in tesnost registra.

Kljub temu je konfiguracija registrov v obliki črke S večja od vodoravnih odsekov, saj vodoravne in navpične dele radiatorja sodelujejo pri segrevanju zraka v prostoru. Poleg tega je zaradi stalnega premera v radiatorjih tuljave hidravlična odpornost bistveno nižja kot v profilnih kolobarjih.

Izbira materialov

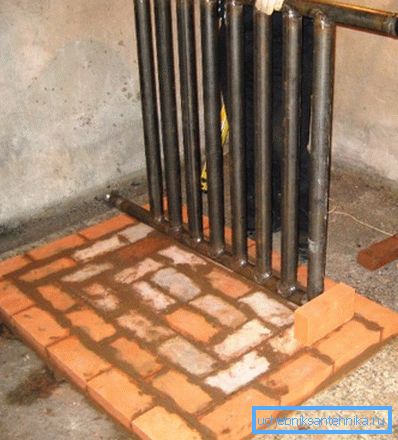

Domače kopije z navpičnimi deli

Trajanje življenjske dobe, prenos toplote in končno cena domače radiatorja je v veliki meri odvisna od pravilnosti izbora proizvodnih materialov.

Izbira proizvodnih materialov poteka v skladu s takšnimi merili, kot so enostavnost obdelave, enostavnost in kakovost varjenja, odpornost proti korozijskim procesorjem in cena. Poleg tega, če bo radiator v kopalnici uporabljen kot sušilnik za brisače, mora biti cev dobro videti.

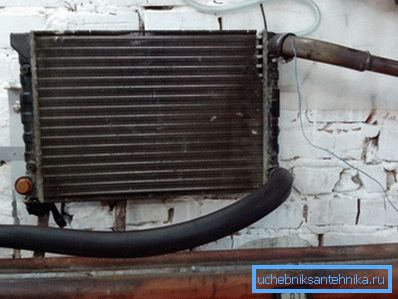

Domači garažni grelec iz avtomobilskega radiatorja

Ugotovimo lahko naslednje:

  • Pri montaži ogrevalnih naprav za obratovanje ter v verandah, garažah in drugih uporabnih prostorih je priporočljivo uporabljati gladke cevi iz navadnega gradbenega jekla St-3. Debelina stene naj bo 2 mm, tako za trdnost celotne konstrukcije kot za najboljšo kakovost zvarov.
  • Za montažo ogrevanega žaginega traku priporočamo nakup dražjih cevi iz nerjavnega jekla AISI 304 (oznaka potnega lista 08H17M10). Kot rezultat, bo pripravljena tuljava, pod pogojem, da bo kakovostna montaža, izgledala čudovito zaradi sijoče površine, hkrati pa bo zaradi večje korozijske obstojnosti trajala več kot en analog, ki je sestavljen iz črne kovine.

Navodila za montažo radiatorja so odvisna tudi od vrste uporabljenih materialov. Na primer, cevi iz konvencionalnega konstrukcijskega jekla so kuhane z običajnimi elektrodami. Za montažo konstrukcij iz nerjavečega jekla je bolje uporabiti argonsko varjenje, saj uporaba običajnih elektrod ne bo omogočila lepega in navzven privlačnega šiva.

Zaključek

Torej smo ugotovili, katere vrste domačih radiatorjev lahko sestavite sami. Poleg tega smo se naučili z uporabo materialov, ki jih je treba sestaviti. Stvari so preproste, ostanejo nakupi potrebnih materialov in grelec sestavite z lastnimi rokami.

Imate vprašanja, ki zahtevajo dodatna pojasnila? V tem primeru priporočamo ogled videoposnetka v tem članku.
