Dvocevni ogrevalni sistem: možnosti za izvedbo in težave pri

Kako je dvocevni ogrevalni sistem zasebne hiše ali stanovanja? S kakšnimi znaki je mogoče uvrstiti podobne sisteme? Katere težave lahko nastanejo pri izvajanju te sheme in kako jih rešiti? Ugotovimo to.

Kaj je to?

Začnimo z opisom splošnih načel ogrevalnega sistema.

Ogrevanje grelnih naprav zagotavlja kroženje hladilne tekočine (procesna voda, antifriz, etilenglikol itd.). Za kroženje je potrebna razlika med vhodom in izhodom naprave.

Ta razlika je mogoča na več načinov:

• S povezovanjem dvigalne enote z ogrevalnim vodom, kjer se med napajalnim in povratnim vodom vzdržuje razlika v tlaku med 2 in 3 kgf / cm2.

Nuance: po dvigalu je razlika med mešanico in povratnim tokom precej manjša - 0,2 - 0,3 kgf / cm2. Če bi presegli to vrednost, bi kroženje pretirano hitro. Posledice so hrup v ceveh in prekomerna temperatura povratnega cevovoda.

• Obtočna črpalka.

• Razlika v gostoti vročega in hladnega hladila v tako imenovanih sistemih gravitacije (gravitacije).

Očitno je, da je v vseh primerih potrebno zagotoviti, da je vsak grelec priključen na skupni sistem z dvema priključkoma. To je mogoče storiti na več bistveno različnih načinov.

Zanimivo je: v večstanovanjskih stavbah prevladujejo kombinirani sistemi radiatorskih povezav. Prisotnost namenskega napajalnega in povratnega polnjenja ogrevalnega sistema omogoča dvocevno; hkrati pa so v akumulatorju pogosto združene baterije.

Razvrstitev

Dvocevni ogrevalni sistem se lahko uvršča glede na več dodatnih funkcij.

Usmerjenost

Navpična shema se uporablja le pri visokih stavbah. Vsak radiator je skakalec med dovodnimi in povratnimi dvigali, ki gredo v bližini.

Horizontalno shemo se lahko uporablja v stanovanjskih zgradbah (primer dveh steklenic je bil naveden v zgornjem odstavku) in v kočah.

Prehodi in mrtvi konci

V spodnji shemi se hladilno sredstvo v pretoku in povratnem toku premika vzdolž obroča v eni smeri; slepo ulico - v nasprotnih smereh. Shema za slepe ulice je v povpraševanju, kjer vrata ali panoramska okna otežujejo namestitev celotnega obroča cevi.

Spodnja in zgornja steklenica

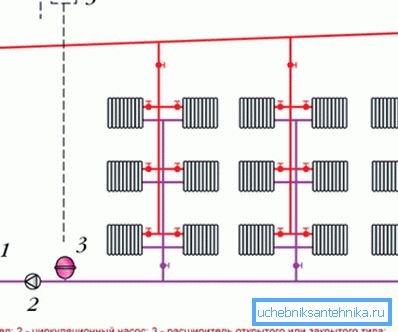

Do sedemdesetih let prejšnjega stoletja so na ozemlju ZSSR prevladovale hiše z zgornjo polnjenjem: od dvigalnega sklopa se je oskrbovalni plin šel do podstrešja; od tam je hladilna tekočina skozi risers vstopila v povratno linijo, ki se nahaja v kleti.

Uporaba takšne sheme ima več praktičnih posledic:

• Podstrešje, silovitost, je bilo segreto in dovolj dimenzij za vzdrževanje in popravilo ventilov.
• Vsak grelnik med popravili je moral biti izklopljen na dveh mestih - v kleti in na podstrešju.
• Ko začnete padati sistem (tako celoto kot posameznih risb), ste morali iztisniti zrak iz njega. V ta namen je bil dovodni hranilnik nameščen z rahlim nagibom, na svoji zgornji točki pa je bila nameščena ekspanzijska posoda z dumpbox. Skladno s tem je bila hiša sproščena ob obisku podstrešja.

Mimogrede: v nekaterih primerih je bil kladivo še vedno pripeljan do kleti skozi vsa nadstropja. Z majhnim odvodnim odsekom je bil zrak iztisnjen skozi vodo na prednjem delu vode.

S prihodom ravnih streh in razvojem panelne hiše so zgornji ustekleničeni stekli skoraj zapolnili nižji: tako sta bila dovod in vrnitev vrnjena v klet. V apartmajih v zgornjem nadstropju so se spuščali v parih. Po ponastavitvi mora vsaka odstraniti zračno blazino; V ta namen so v zgornjem nadstropju nameščeni Mayevsky pipe ali navadni ventili.

Upoštevajte: program z manjšo polnjenjem je bolj občutljiv na nesreče v hladni sezoni. Izpust zraka (zlasti v odsotnosti dostopa do vseh zračnih kanalov) traja dolgo časa; pri nizkih temperaturah je, da se nekateri dvižniki zamrznejo.

Utemeljenost

Kaj, v resnici, dober 2 x cevni sistem ogrevanja?

Njegova glavna prednost je, da omogoča celotno gradnjo bolj ali manj stalno temperaturo ogrevalnih naprav.

Z enim samim cevnim ogrevalnim sistemom bodo priključki akumulatorja na začetku enotnega polnilnega obroča imeli temperaturo pretoka (običajno 70-75 ° C). na koncu - temperatura povratka (50 ° C). Tu bo vsak hladilnik dobil hladilno sredstvo s temperaturo, ki se nekoliko razlikuje od temperature, ki jo dobavlja kotla ali sklopa dvigala po mešalni enoti (dvigalo).

Poleg tega v primeru velike hiše s trdnim številom akumulatorjev dvokanalni ogrevalni sistem preprosto ni alternativa: nobena enojna cevna konfiguracija ne bo zajemala vseh prostorov 80-stanovanjske stavbe.

Opozorilni opomin: da, zbirni sistem lahko nadomešča dvovratni sistem. Vendar pa bo cena njenega izvajanja desetkrat višja zaradi ogromne porabe cevi; Poleg tega bo velika skupna dolžina povezav pomenila ogromno neciljno toplotno izgubo.

Težave

Brez njih tudi ni bilo.

Stroški

Očitno je, da sta z enakim premerom dve cevi vedno dražji od enega. Z majhno površino ogrevane zgradbe dobljene koristi ne bodo nadomestile te razlike: lažje je nadomestiti temperaturno razliko s povečanjem števila odsekov radiatorjev na koncu enojnega obroča.

Balansiranje

Dvocevni ogrevalni sistem koče mora biti uravnotežen.

Kaj je to?

Za začetek si oglejmo bistvo problema.

Predstavljajte si, da dve cevi gredo iz ogrevalnega kotla v hišo. V prvem se voda preliva v radiatorje, v drugi pa se vrne. Poleg tega je vsak radiator skakalec med temi cevmi.

Kaj je problem? Da, dejstvo, da vsaka grelna naprava ugasne razliko med pretokom in povratnim tokom. Če je na prvi bateriji enaka, recimo 0,2 kgf / cm2, nato na drugi - že 1,75, na tretjem - 1,5 in tako naprej.

Posledično dobimo zelo grdo sliko:

• Stabilna temperatura akumulatorja ne bo obravnavana. Manjši je razlika, počasnejša je kroženje, tem nižja je temperatura hladila, ki doseže radiator.
• Še huje, hlajenje končnih baterij lahko povzroči nastanek ledenih čepov s popolno zaustavitvijo in neizogibno odtaljevanje grelnih cevi.

Navodila za uravnoteženje ogrevalnega sistema koče naredite sami:

1. Vsakemu radiatorju je na eni od priključkov dobavljen dušilec (po možnosti na povratni cevi).
2. Pretok hladila skozi prve grelnike iz kotla ali dvigala je omejen, dokler je njihova temperatura enaka.

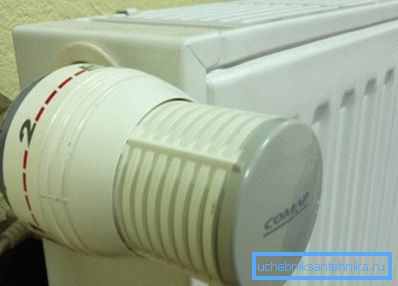

Koristno: bolj primeren za uporabo funkcionalnega analoga dušilne lopute - termostatske glave. Omogoča vam nastavitev toka vode skozi to, vendar ciljno temperaturo.

Razumno vprašanje: kako dvocevni sistem dela v stanovanjski zgradbi? Tam se baterija zaduši, vendar se temperaturne razlike med njimi relativno majhne.

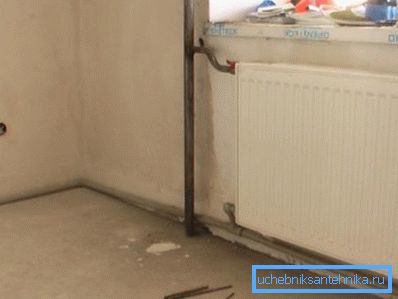

Funkcija plina je cev s spremenljivim premerom. V desetletnem hiši, zgrajeni v letih 80-90, podajamo tipične vrednote.

Vsak odsek prehoda omejuje pretok hladilne tekočine; ob upoštevanju namerno napolnjenega pretoka polnjenja je to dovolj za delovanje tokokroga v normalnem načinu.

Koristne stvari

• Pri uravnavanju z dušilci časovna razlika med spreminjanjem načina dušenja in stabilizacijo temperature grelnih naprav doseže 6 do 8 ur.
• Za kočo s površino do 100 m2 s prisilnim kroženjem hladilne tekočine v dvocevnem sistemu je razumen minimalni del polnjenja DU2 do 200 m2 - DU25.
• V gravitacijskem sistemu se polnjenje s polimernimi cevmi in DU40-jeklenim steklom ne more tanjšati od DU32. Poleg tega se sistemi gravitacijskega pretoka uporabljajo na površini, ki ne presega 100 m2: v velikem prostoru hidravlična odpornost dolgega kroga preprosto ne bo zagotavljala najmanjše zahtevane obtočne hitrosti.

Zaključek

Upamo, da mu bo material, ki mu je na voljo, pomagal pri načrtovanju, gradnji ali popravilu ogrevalnih sistemov. Če želite izvedeti več o tem, kako dvocevni ogrevalni sistem deluje, vam bo video v tem članku pomagal. Uspehi!
