Ekspanzijska posoda za ogrevanje - diagram montaže v zaprtih

Pri vgradnji nekaterih sistemov avtonomne ogrevalne instalacije je potrebna ekspanzijska posoda. V tem članku bomo pogledali, kaj je ta naprava, kakšno funkcijo opravlja in kako je povezana s sistemom.

Kaj je ekspanzijski rezervoar in zakaj je to potrebno?

Iz imena te naprave lahko uganite, da je to potrebno za razširitev. Dejstvo je, da se s spremembo temperature spremeni tlak v sistemu zaradi toplotnega raztezanja. Ker pri spreminjanju njegove prostornine voda ali drugo hladilno sredstvo ostane skoraj nespremenljiva, lahko toplotna raztezanja povzroči uničenje grelnih naprav.

Zaradi tega obstaja tak pojav kot vodni kladivo, ki lahko poškoduje cevi ali radiatorje. V tej situaciji je edina pravilna rešitev vključitev rezervoarja z zrakom (zlahka stisljivo snov) v sistemu. S takšnim rezervoarjem bo toplotna razteznost hladila povzročila rahlo povečanje tlaka.

Bodite pozorni! Da se kisik ne raztopi v vodi in ne povzroča korozije znotraj cevovoda, je voda v rezervoarju ločena od zraka z elastično membrano.

Treba je opozoriti, da naprava izvaja opisano funkcijo v zaprtih sistemih ogrevanja.

Vendar pa se ekspanzijski rezervoarji uporabljajo pri drugih vrstah ogrevalnih konstrukcij:

• V odprtih sistemih, ki so v stiku z zrakom.
• V centraliziranih sistemih s prelivom. V tem primeru je cisterna nameščena na podstrešju in je priključena na ogrevalno cev.

V obeh primerih je potrebna namestitev ekspanzijske posode za ogrevanje, da se iz cevovoda odstranijo zračni vtiči. To je posledica dejstva, da tlak hladilne tekočine v ogrevalnih sistemih ni dovolj za stiskanje zraka iz zgornjih delov. Kot rezultat, ekspanzijska posoda služi kot rezervoar za zbiranje zraka.

Pri zaprtih toplotnih cevovodih se zrak, ko gre za zagon, izpihne, medtem ko je na prostem, gre sam po sebi v ozračje.

Namestitvene funkcije

Vgradnja ekspanzijske posode v ogrevalni sistem je odvisna od vrste slednjega. Kot smo že omenili, se ogrevanje lahko izvaja z zaprtimi in odprtimi metodami.

Spodaj smo razmislili, kako narediti povezavo do-it-yourself tank povezavo v obeh primerih.

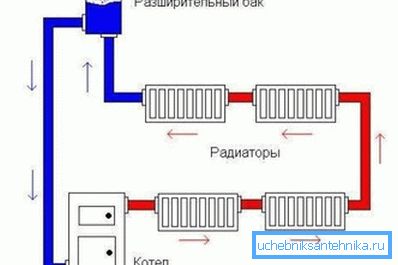

Odprite sistem

Odprt ogrevanje je v bistvu ena velika posoda s specifičnimi konvekcijskimi tokovi znotraj.

Vgradnja ekspanzijske posode za ogrevanje v tem primeru, tako kot pri vseh drugih grelnih napravah, mora zagotavljati:

• Hitri dvig hladilne tekočine, ki ga grelnik segreje na zgornjo točko ogrevalne konstrukcije, pa tudi naravno cirkulacijo skozi grelne naprave.
• Prosti in neoviran premik zračnih mehurčkov navzgor.

Zaradi tega se namestitev te naprave izvaja na vrhu konstrukcije. Največkrat v zasebnih hišah se ti rezervoarji nahajajo na podstrešju ali na vrhu zbiralnika zgornjega odra (v enem samem cevnem sistemu).

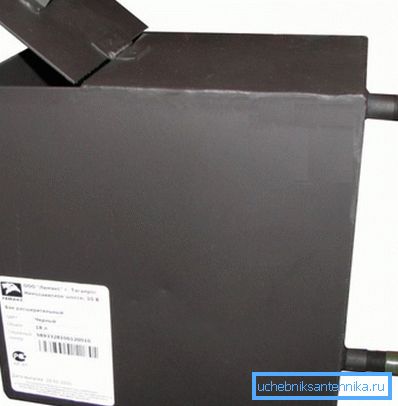

Povedati moram, da je tudi sam tank za odprti sistem v svoji zasnovi drugačen:

• Ne zahteva ventilov;
• Ne potrebuje gumijaste membrane in niti pokrova.

V tem primeru je ekspanzijski rezervoar preprost posoda, v katero lahko po potrebi dodate vedro vode, ki nadomesti izhlapljeno vodo. Praviloma je cena takšne naprave enaka paru elektrod, cena na kvadratni meter jeklene pločevine pa je debela več milimetrov.

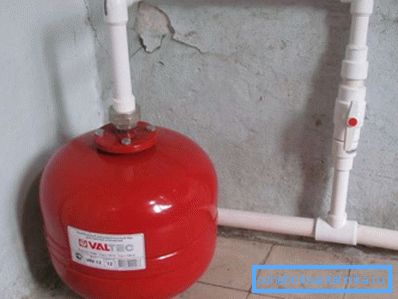

Zaprti sistem

Če se projekt izvede v skladu z zaprtim sistemom, ima namestitev ekspanzijske posode ogrevalnega sistema več funkcij, ki jih bomo preučili spodaj:

• Najbolj optimalno mesto za priključitev naprave je območje v kraju, kjer je pretok hladilne tekočine najbližji laminarnemu toku in ni turbulence.. Zato je očitna rešitev, da jo namestite pred obtočno črpalko za ogrevanje. Kar se tiče višine lokacije, ni pomembno, saj je naloga naprave, kot je že omenjeno, nadomestiti toplotno širitev in dušenje vodnega kladiva.
• Velik pomen je lokacija rezervoarja v vesolju. Idealno je, da tekočina preide v vsebnik od zgoraj, kar bo popolnoma odstranilo zrak iz prostora s tekočino.
• Prostornina naprave mora biti vsaj ena desetina prostornine celotne tekočine v sistemu.. Izračunajte količino vode, ki lahko temelji na moči kotla - na kilovat se vzame 15 litrov tekočine.

Bodite pozorni! Pogosto so ogrevalni kotli opremljeni z ekspanzijskimi posodami in celo z obtočnimi črpalkami. Zato morate pred nakupovanjem naprav prepričati, ali so potrebni.

Skupščina

Na primer, razmislite o namestitvi membranske zmogljivosti.

Tako navodilo izgleda tako:

• Če se priključite na obstoječe ogrevanje, je najprej treba izklopiti vso opremo in odtočiti vodo iz akumulatorjev. Da bi pretok tekočine boljši, odprite pipove Mayevskega.

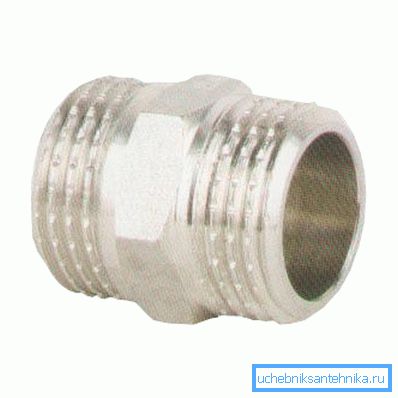

• Če se uporabljajo plastične grelne baterije, je treba namestitev namestiti s pomočjo snemljivega montažnega elementa, imenovanega "American". Prvi del je privijačen v rezervoar, drugi pa se spoji na cev. Potem sta povezani oba dela.

• Potem morate odrezati ogrevalno cev in namestiti čep, na katerega je priključena cev iz rezervoarja.
• Čeprav v baterijah ni vode, je potrebno odstraniti grobi filter in ga sprati.
• Po namestitvi vseh elementov na mestu, morate odpreti pip in radiatorje napolniti z vodo. Tlak se mora zvišati na 1,2-1,3 kPa.
• Na koncu dela je treba izklopiti zrak in zaprite pipove Mayevsky.

Nasvet! Pred ekspanzijsko posodo je zaželeno namestiti žerjav. To vam bo omogočilo popravilo naprave brez praznjenja vode iz baterij.

Po izvedbi vseh zgornjih korakov lahko vklopite kotel.

Koristni nasveti

Če želite, da delovanje naprave ne povzroča težav, vam priporočamo, da preberete naslednje nasvete:

• Vsi membranski rezervoarji imajo bradavico, ki vam omogoča črpanje zraka do potrebnega tlaka.. V tovarni se naprave prodajajo s tlakom 1,5 kgf / cm3. Isti bradavič, če je potrebno, omogoča zmanjšanje tlaka.

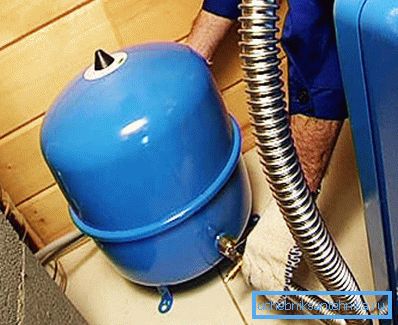

• Obstajajo rdeče ekspanzijske posode za ogrevanje in modre za oskrbo z vodo.. Razlika med njima leži le v tem, da je membrana v modri barvi iz živilske gume.
• Če varnostni ventil rezervoarja pogosto deluje, potem njegova prostornina ni dovolj. V tem primeru lahko vzporedno namestite drugo takšno napravo.
• Če se tekočina v rezervoarju izkrči, to pomeni, da hladilno sredstvo kroži pri nizki hitrosti ali sploh ni kroženja.. Zato problem je v obtočni črpalki.

Tukaj so morda vse glavne točke, ki jih morate poznati za uspešno namestitev in delovanje ekspanzijske posode.

Zaključek

Razširitveni rezervoar je pogosto nujni element ogrevalnega sistema. Poleg tega, da bi se lahko učinkovito spopadla z dodeljenimi nalogami, jo je treba pravilno namestiti v skladu z zgornjimi pravili.

V videoposnetku v tem članku lahko izberete nekaj dodatnih informacij o tej temi.
