Ekspanzijski rezervoar za ogrevanje: kaj je potrebno, kako

Neposredni namen ekspanzijske posode je, da vzame presežek vode, ki nastane zaradi segrevanja tega toplotnega nosilca. Dejstvo je, da se molekule vode v vročem stanju malo razširijo, in če takega sprejemnega sredstva ne bi bilo, bi bila v tej točki najlažja točka na črti in tok.

Poleg tega naprava opravlja tudi drugo funkcijo - po ohladitvi hladilne tekočine se zdi, da sistemu "dati" manjkajoči količini tekočine.

Ta element je pravzaprav navaden zabojnik, ki je nameščen na celotnem ogrevalnem vodu. Seveda pa tu obstajajo nianse. Vse bomo razumeli dosledno in podrobno.

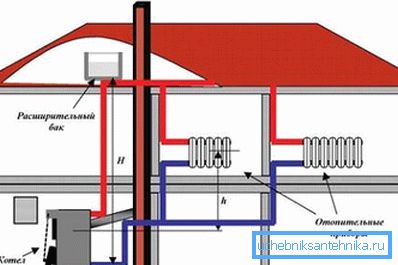

Najenostavnejša različica "ekspanderja" za ogrevanje brez prisilnega kroženja

Takšno ogrevanje običajno sestavljajo trije elementi - kotel, radiatorji ali samo cevi, pa tudi rezervoar. Tu ni nobenih črpalk - hladilno sredstvo se giblje vzdolž črte na naraven način.

V tem primeru je na podstrešju nameščena ekspanzijska posoda odprtega ogrevalnega sistema - ponavadi je samostojno. Iz tega, kaj točno lahko naredimo v tabeli spodaj.

Na splošno se izkaže, da sta oba za obrtne strukture - oba dobra, samo pogledati, kaj vam je lažje priti in namestiti.

Bodite pozorni na dve pomembni točki! Prvič, rezervoarji, ki so postavljeni na podstrešjih, morajo biti izolirani tako, da voda v njih ne zamrzne. In drugič, zelo pomembno je, da preprečimo izhlapevanje vode - bodisi tesen pokrov ali običajno sončnično olje bo tu pomagalo.

V zadnjem primeru se v posodo vlije malo olja, na površini vode pa tvori sloj "filma", ki preprečuje izhlapevanje vlage. Takšen je trik.

Kar se tiče izolacije, je zelo enostavno opraviti to operacijo - dovolj je, da obložite pločevino s starimi suknjiči, dresami ipd.

Načeloma so takšni domači modeli precej praktični - kot je čas pokazal, so desetletja služili več let brez posebnih težav.

Razumeli bomo, kako so nameščeni.

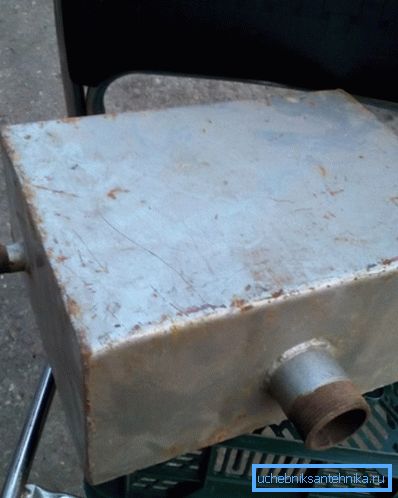

Vgradnja cisterne "obrti"

Shema dela je običajno naslednja:

1. Od katere koli točke sistema se navpična cev dvigne.
2. Na pravem mestu se prekrivajo izvrtane luknje za prehod cevi.
3. Avtocesta se "prekorači" preko prekrivanja.
4. Na dnu rezervoarja je luknja enakega premera kot cev.
5. Cev se vstavi v spodnji del pločevine in nato povezava zapre. To se opravi z varjenjem (če je rezervoar je iz jekla) ali z navadnimi maticami, na primer z aluminijasto ali plastično embalažo. V zadnjem primeru na koncu linije morate rezanje cevi z ročnim pomikom.

Kot vidite, v takšnem delu ni nič težje.

Nasvet: če izdelujete jekleno ekspanzijsko posodo ogrevalnega sistema z lastnimi rokami, poskusite organizirati vse, tako da vsebuje kar nekaj zvarov, vogalov itd. Dejstvo je, da so ta območja najbolj izpostavljena puščanju.

Zdaj pa govorimo o tovarniških izdelkih s popolnoma drugačnim načelom delovanja.

Ekspanzijski rezervoarji so zaprti

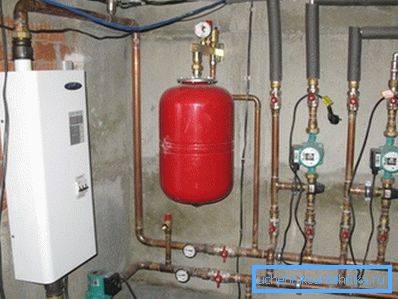

Taki posodi so namenjeni za vgradnjo v zaprtih prostorih. V kuhinjo, kopalnico, hodnike itd. Najpomembnejša stvar, ki jo je treba razumeti, je, da se ti izdelki uporabljajo v sistemih z dodatnimi obtočnimi črpalkami.

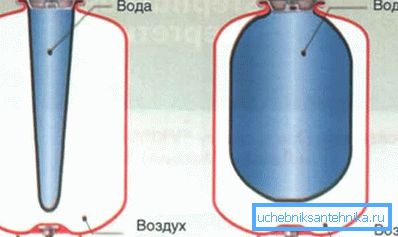

Poleg tega morate vedeti nekaj, potem v zaprti cisterni ni trdne praznine, ampak posebna membrana (navadno je narejena iz gume).

Membrana je potrebna za dva namena:

1. Za ustvarjanje želenega tlaka, pod vplivom katere se voda vrne nazaj v sistem.
2. Da bi lahko izmerili moč vodnega kladiva.

Če je več, potem "deluje" je zelo preprosto:

• Gumena hruška se uporablja za zbiranje presežne vode.
• Plini ali zrak se črpajo med stenami membrane in samim rezervoarjem. - Izkazalo se je, da ustvarja sila tlaka, ki deluje na hruški.
• Z navadnim kolesom ali črpalko motorja se skozi črpalko črpalka zrak..
• Membrana je precej prožna in se med "vstopom" vode postopoma razteza.. To vam omogoča, da vzamete hidravlične šoke, ne pa jih usmerite na kovinske stene.

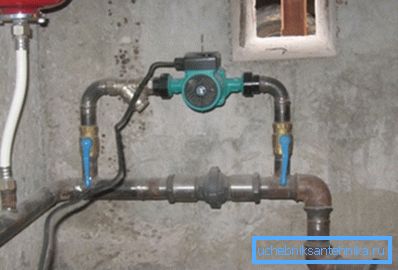

• Hidravlične obremenitve same, kapljice se pogosto pojavljajo v sistemih, v katerih delujejo črpalke - to so naprave, ki so viri, vzrok udarcev, ker se nagibajo k vklopu in spremenijo moč vodnega toka.

Kar zadeva cisterno, je navodilo za njegovo izdelavo v tovarni takšno, da ima navadno v sredini povezovalne spoje okoli svoje celotne osi. Točno ti šivi in ​​se bojijo vodnega kladiva.

Načeloma je dizajn tukaj precej premišljen in varen.

1. Z iskanjem vode znotraj hruške in ne znotraj kovinske lupine se izkaže, da ni vode stika z zrakom, ki ščiti vse jeklene površine sistema kot celote od oksidacije. Seveda se proces še vedno zgodi, vendar vsaj ne tako intenziven kot pri odprtih ekspanzivnih rezervoarjih.
2. Rezervoarji so zelo kompaktni glede na velikost - to vam omogoča, da jih pritrdite v skoraj vseh točkah, ne da bi izgubili dragoceni prostor.
3. Membrana je tako zapečatena, da postane nemogoča glavna težava odprtih izdelkov - izhlapevanje vlage.

Upoštevajte, da v zaprtih izdelkih obstajajo nekatere pomanjkljivosti. Zlasti se nanašajo neposredno na membrano. Dejstvo je, da ima gumija sčasoma mikrokreking, kar povzroči izgubo zračnega tlaka in vstop vode v prostor samega rezervoarja.

Nasvet: ne kupujte izdelkov s sumljivim poreklom in tistih, ki so sumljivo nizki. Uporabite izdelke znanih blagovnih znamk, nato pa bo izdelek trajal čim dlje in brez težav.

In preden razmislimo, kako namestiti tako široko posodo ogrevalnega sistema z lastnimi rokami, se dotaknite druge pomembne točke.

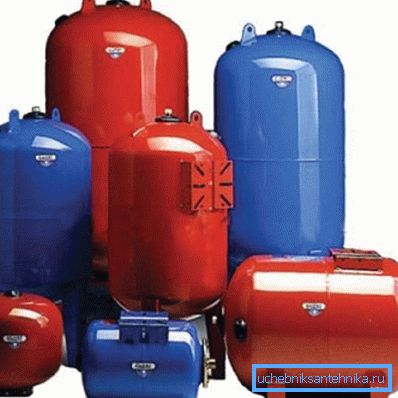

Kakšen volumen je treba položiti v rezervoar

Pravzaprav je tu približno pravilo - samo obstoječi količini vode je treba dodati 15% in povečati zmogljivost ustreznega premika.

Vendar je ta pristop preveč približen - bolje je uporabiti posebno formulo, s katero bo vaš sistem čim bolj učinkovit, varen in ekonomičen.

Formula tukaj je: V = E x C / (1 - Pmin / Pmax) / Kzap

Podrobno jo bomo analizirali:

• C je skupna količina hladila v sistemu.

Upoštevajte, da se ne upošteva le prostornina cevi in ​​radiatorjev, ampak tudi količina toplotnega nosilca, ki je v kotlu.

• E - tukaj smo zamenjali vrednost koeficienta širitve vode pod vplivom toplote. Ali če se v sistemu namesto vode uporablja antifriz, potem vzamemo parametre njegovega koeficienta. Zato je treba upoštevati najvišjo dovoljeno temperaturo, na katero lahko grelnik ogreva hladilno sredstvo.
• Pmin je število atmosfere začetnega tlaka v ekspanzijskem rezervoarju.
• Pmax je torej indikator največjega dopustnega tlaka, za katerega je nastavljen varnostni ventil.
• KSAP je koeficient, merilo polnjenja ekspanzijske posode.

Izvedemo preproste matematične operacije in dobimo optimalen premik.

No, zdaj lahko greste neposredno na pregled načela instalacijske zmogljivosti.

Namestitev zaprtih naprav

Treba je omeniti, da sestavljanje takega elementa ni posebej težavno, saj ne potrebuje zapletenih orodij, katerih cena je visoka.

Pravzaprav potrebujete standarden "komplet" vodovodne instalacije:

1. korak in plin ključ;
2. nastavljiv ključ;
3. silikon, vleka.

In isti nalog je takšen:

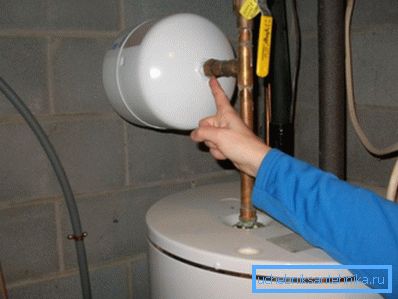

1. Pritrdite rezervoar na steni z oklepaji ali sponami.

Bodite pozorni! Tudi če je vaš rezervoar majhen in ne pretehta preveč, je še bolje, da je varno in preverite nosilno zmogljivost stene na mestu, kjer ga boste obesili. Dejstvo je, da obstajajo možne vibracije zaradi hidravličnih šokov in padcev moči. In če rezervoar vibrira, medtem ko visi na suhih zidovih, na primer, je verjetno, da bo prej ali slej le padel.

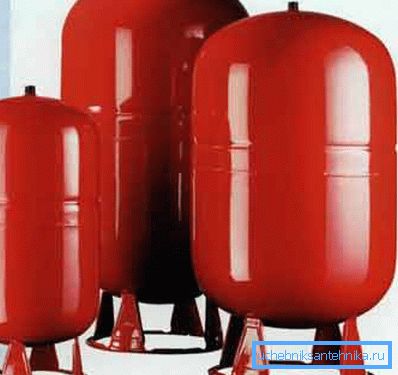

1. Če je zmogljivost velika in ustreza več kot 30 litrom, ga ne smemo montirati na steno, temveč na tla - na nogah.

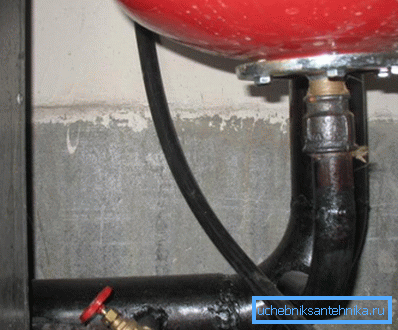

1. Cev pripeljemo v rezervoar in vse skupaj povežemo s pomočjo orehov ali posebnih nastavkov.

1. V posodo črpamo zrak.
2. Vodite vodo v sistem.

V tem primeru je potrebno nadzorovati nivo tlaka vode - dejstvo je, da je membrana, če je pretirana, preprosto porušila.

Načeloma je to popravljiva zadeva, vendar samo, če ste kupili izdelek z zamenljivo gumo "hruška". Stisnjene membrane ni mogoče zamenjati - potrebno bo poskrbeti za spremembo celotnega rezervoarja.

Če govorimo o tem, katere membrane je najbolje kupiti, potem ni nobenega splošnega priporočila. Pritiskane "hruške" praktično niso raztrgane, če pa se kaj zgodi, boste morali spremeniti celoten element. In druga možnost - pogosteje prekinja, potem pa se preprosto in poceni spremeni.

Torej, izberite se. To zaključuje naš članek.

Zaključek

Precej smo razumeli, kakšni so ekspanzijski rezervoarji, za kaj so za to potrebni, katere so in na kakšni podlagi so nameščeni. Rad bi mislil, da bodo ti podatki v praksi koristni za vas in boste lahko načrtovali najučinkovitejši sistem ogrevanja doma. Mimogrede, lahko najdete dodatne koristne informacije o tej temi - v videu, objavljenem v članku.
