Električni kotel za ogrevanje: izvedbe, namestitvene

Kako grelni električni kotel ene vrste ali drugega? Kako izbrati napravo optimalne moči? Kako ga povezati z napajalnikom in cevi s hladilno tekočino? Končno, ali obstajajo ekonomični električni kotli za ogrevanje? Poskusimo ugotoviti.

Naprava

V prodaji najdete ogrevalne kotle treh tipov, bistveno drugačen način pretvorbe električne energije v toplotno energijo.

Tenovye

Voda ali drugi toplotni nosilec se segreva v pretočnem rezervoarju iz nerjavečega ali emajliranega jekla, v katerem se položi več cevnih električnih grelcev. Kontaktne sponke grelnikov so seveda zunaj rezervoarja. Grelni elementi so priključeni na krmilno vezje, ki omogoča postopno kontrolo gretja.

Zanimivo: vsi sodobni industrijski in domači električni kotli za ogrevanje so opremljeni s termostati, ki regulirajo moč, odvisno od temperature toplotnega nosilca. Mnogi pripomočki imajo možnost povezati senzor za daljinsko temperaturo, ki vam omogoča, da moč krmilite na sobno temperaturo.

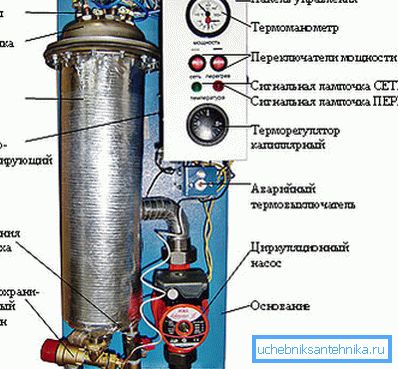

Poleg dejanskega rezervoarja z ogrevalnimi elementi lahko v telesu kotla običajno najdemo:

• Obtočna črpalka (pogosto - z možnostjo prilagajanja uspešnosti).
• Tlačni merilnik in varnostni ventil, lajšanje tlaka v krogu, ko je izračunana vrednost presežena.
• Avtomatski prezračevalni sistem.
• Izbirni ekspanzijski rezervoar, nadomestilo za povečanje prostornine hladilne tekočine med ogrevanjem.

Krmilno vezje ne le nastavi moč po korakih, odvisno od temperature hladilne tekočine, temveč tudi popolnoma ustavi napajanje pri pregrevanju (še posebej, ko je vezje potisnjeno).

Elektroda

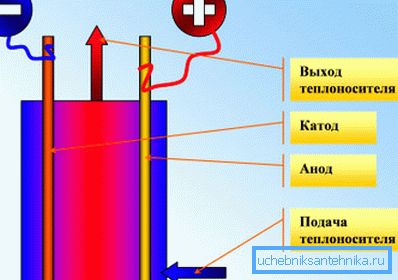

Verjetno so mnogi bralci lahko uporabili ali celo videli domače kotle iz parnih rezil. Nosijo jih izolacijska blazinica za kratko razdaljo (do 5 mm), nato pa se napajajo in celotna struktura potopi v vodo.

Ker je vodovodna voda raztopina številnih soli, izvaja elektriko; ker je koncentracija soli sorazmerno majhna, ima precej visok električni upor. Skladno s tem se plast vode med elektrodami obnaša kot navaden upor - se segreje, ko je napolnjena.

Pravkar smo opisali delo Galanove elektrode (včasih se izdelki podjetja napačno imenujejo Galant). Indirektno segreva vodo - s prenosom toplote iz cevnih grelnikov na to - vendar neposredno: hladilno sredstvo sama postane upor, skozi katerega teče tok.

Zanimivo: pri pozitivnih temperaturah se voda obnaša v skladu z vsemi kanoni fizike; v poštenosti se širi, ko se segreje. Zaradi premikanja tople vode v zgornjem delu vezja s hladnejšimi masami z majhno dolžino električnega kotla, lahko grelna elektroda naredi brez obtočnih črpalk.

Indukcija

Pojav elektromagnetne indukcije imenujemo vzbujanje induciranih tokov v prevodniku, nameščenem znotraj induktorja. (Glej tudi članek Solarni kolektorji za ogrevanje doma: funkcije.)

Če je prevodnik enaka tuljava, jo je mogoče odstraniti iz napetosti, ki bo povezana z napetostjo na prvi tuljavi v enakem razmerju kot število obratov žice v njih. Tako deluje katerikoli električni transformator.

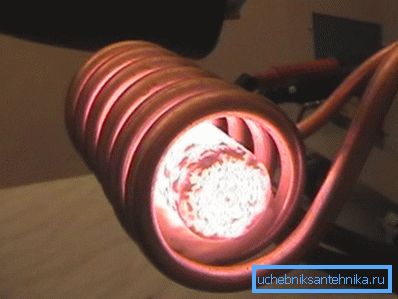

Če se notranjost induktorja izkaže za monolitno jedro, se bo preprosto začela segrevati z induciranimi tokovi. V tem primeru dielektrični materiali, ki ločujejo tuljavo in jedro, ne vplivajo na segrevanje slednjega.

Razumevanje načela delovanja nam omogoča, da najenostavnejši indukcijski kotli z lastnimi rokami. Dovolj je, da pritrdite jekleno palico v plastični vodovod na kakršenkoli način, da se ne dotika njenih sten in nato tuljavo bakrene žice preko cevi. Urejamo kroženje vode skozi cev, dobimo njegovo stabilno ogrevanje. (Glej tudi članek Biogoriva za kamine: značilnosti.)

Prednosti in slabosti

Kako dobri so električni kotli proti konkurenčnim rešitvam? Ali imajo velike pomanjkljivosti?

Splošne značilnosti

• Neposredno ogrevanje hladilne tekočine z električno energijo je najdražji vir toplotne energije vsake uporabljene mase. Da ne bi bil neutemeljen, naj bralec neodvisno primerja stroške.

• Električna energija, ki jo porabi kotel, ni dovoljena povsod. Na primer, polnopravno ogrevanje dacha velikega območja je težko uresničiti preprosto zato, ker je značilna mejna moč za dacho, ki jo zagotavlja aluminijasta ožičenja vrtne skupnosti, 2-2,5 kW.
• Vendar pa uporaba električne energije zagotavlja največjo stopnjo udobja uporabnika. Kotel ne potrebuje vzdrževanja in je sposoben delati več mesecev v popolnoma avtonomnem načinu. Lastniku ni treba skrbeti za skladiščenje in prevoz goriva, njegovo skladiščenje, odstranjevanje in odstranjevanje proizvodov izgorevanja.

Poleg tega: električno krmilno vezje po želji omogoča razširitev funkcionalnosti kotla z modulom GSM, daljinskim upravljalnikom, programirljivim časovnikom itd.

• Povprečna cena električnih grelnih naprav je opazno nižja od plina ali trdega goriva. Razlogi so sorazmerna preprostost zasnove in nizka poraba materiala pri proizvodnji.

Poleg splošnih lastnosti ima vsaka vrsta opreme tudi svoje prednosti in slabosti.

Tenovye

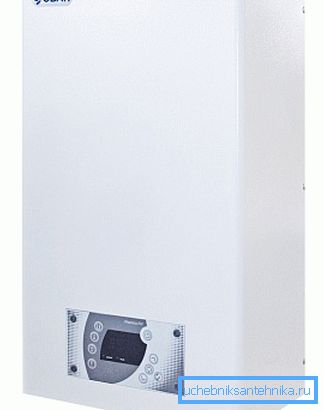

Njihova glavna prednost s stališča kupca je, da dobi rešitev "vse v enem". Celoten cevovod električnega kurilnega grelnika je že v svojem primeru: dovolj je samo, da priključne cevi priključite na ogrevalni krogotok.

Glavna težava naprav TEN je postopno oblikovanje lestvice na površini grelcev, kar lahko povzroči pregrevanje in odpoved. Vendar pa v zaprtem krogu avtonomnega ogrevalnega sistema ta problem ni preveč akuten: po padavinah vseh soli, raztopljenih v vodi, ni prostora za nove.

Elektroda

Imajo dve pomembni prednosti:

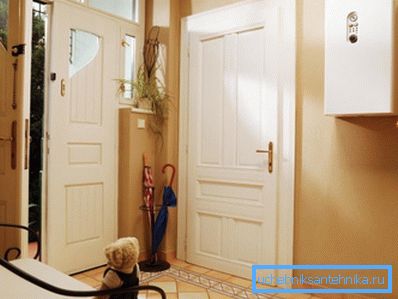

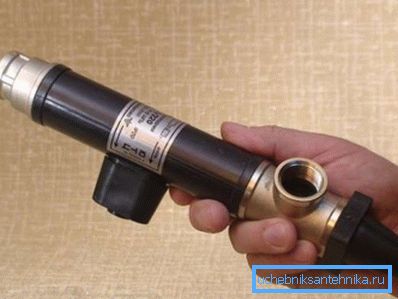

1. Kompaktno. Ta tip naprave z nizko porabo energije se popolnoma prilega pod okensko polico ali za straniščem.

1. Absolutna varnost. Ko je tokokrog sproščen, ogrevanje ne bo prenehalo zaradi aktiviranja avtomatizacije, temveč zgolj zaradi načina delovanja naprave: pri odsotnosti vodnika med elektrodama se tok ustavi.

Brez minusov, tudi ni storil.

1. Zaradi odcepa napolnjenih delcev s površine, se elektrode postopoma raztopijo in zahtevajo zamenjavo.
2. Kotel je sposoben delati le z eno hladilno sredstvo - vodo. Ne samo to: njegova sestava mora ustrezati GOST 2874-82 Pitna voda. Higienske zahteve.

Indukcija

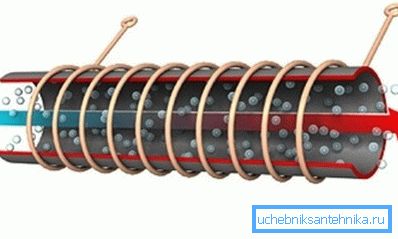

V tem primeru je varnost nekoliko slabša: indukcijska dela v kateremkoli okolju. Glavna prednost indukcijske sheme je, da je kotel praktično večen.

Sodnik sami:

• V njem ni nobenega premikajočega se dela.
• Prevodne tokokrogi niso v stiku s hladilom in zato niso predmet erozije in elektrokemijskih procesov.
• Lestvica na jedru ne bo vplivala na njegovo delovanje na kakršenkoli način: lahko se poškoduje samo s segrevanjem na tališče jekla (približno 1100 ° C), kar v realnih razmerah ni mogoče doseči.

Mimogrede: vzbujanje vrtinčnih tokov povzroči šibko vibriranje jedra, uničuje lestvico.

Skupščina

Kotli z električno zmogljivostjo več kot 7 kW zahtevajo prisotnost 380 voltov, ki so iz oklopa dobavljeni z ločenim kablom.

Značilna shema za priključitev električnega grelnega kotla na omrežje vključuje:

• RCD (naprava za preostale tokove) na vhodu v hišo.
• Trifazni avtomatski neposredno v krogu napajanja z kotlom.

Običajno ni potrebna stabilizacija. Napetost na vhodu do grelnih elementov je ravnodušna in krmilna elektronika je opremljena s svojimi pretvorniki preklopne moči.

Kako izgleda električni kotel na ogrevalni sistem? Kot je že bilo omenjeno, je za kotel TEN dovolj preprosto priključiti pretok in povratni tok tokokroga: ves trak je znotraj njega. V primeru demontaže se na vhodih nameščajo zapiralni ventili.

Nuance: ogrevalni sistem morda potrebuje dodatno ekspanzijsko posodo. Celoten volumen ekspanzijskih cistern mora biti približno enak 10% prostornine hladilne tekočine.

Inovacijski in elektrodni kotli zahtevajo namestitev:

1. Razširitveni rezervoar.
2. Obtočna črpalka.
3. Varnostne skupine, sestavljene iz merilnika tlaka, varnostnega ventila in odzračevalnega ventila.

Moč

Kakšen je izračun moči električnega grelnega kotla za hišo znane velikosti? Tukaj je preprosta navodila.

Osnovna vrednost je porabljena kot 60 vatov na kubični meter notranjega prostora ogrevanega prostora. Vsakim vratom dodamo 200 vatov, 100 do okna. Poleg tega se uporablja regionalni dejavnik:

Torej, za hišo 75 m2 s tremi stropi, dvema vratoma in štirimi okni na Krimu bo izračun (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0,7 = 10010 vatov.

Učinkovitost

Mnogi prodajalci dejavno oglašujejo ekonomične električne kotle za ogrevanje, kar omogoča znižanje stroškov vzdrževanja toplote za 1,5-2 krat. Poudarjeno je, da imajo naprave najvišjo učinkovitost (do 98%), kar jih ugodno razlikuje od konkurenčnih rešitev. Kot ekonomična rešitev so običajno predstavljeni indukcijski in elektrodni kotli.

Je oglaševanje resnično?

Pomislimo, ali lahko kakšne konstrukcijske značilnosti ali tehnične značilnosti vplivajo na zakone fizike.

• Kadar deluje katera koli vrsta grelne naprave, se ne opravi nobeno koristno delo: pri gravitacijskem vektorju se ne premika niti en predmet z nenavadno maso.
• Posledično se vsa porabljena energija končno pretvori v pospešek gibanja molekul medija. Torej v ogrevanju.

Again: Učinkovitost električnega aparata za neposredno ogrevanje je 100%.

Druga stvar je, da se zaradi toplotne energije del toplotne energije zaradi konstrukcijskih značilnosti kotla lahko prenese ne na hladilno sredstvo, ampak na okoliški zrak. Ko pa se kotel nahaja v ogrevanem prostoru, se bo še enkrat ogreval hišo.

Ugotovitve so očitne. Trditev, da je en električni grelec bolj ekonomičen kot drugi, je običajna dezinformacija.

Zaključek

Upamo, da bodo informacije, ki jih bralec nudi, pomagalo bralcu pri izbiri in namestitvi ogrevalne opreme. Kot vedno lahko v tem članku najdete dodatna gradiva. Uspehi!
