Izbira ogrevanja lastne koče je ena od najpomembnejših faz projektiranja in gradnje stanovanj. To ni odvisno samo od udobja in udobja v hiši, ampak koliko denarja bo porabljeno za gospodarske javne službe. Optimalna izbira za stavbe z majhno površino je enocevni ogrevalni sistem z naravno cirkulacijo, pravila za vgradnjo katere to storite sami in bodo obravnavane v nadaljevanju.

Vrste

Ogrevanje z enim cevom je mogoče načrtovati v skladu z več različnimi shemami. Izbira določene je odvisna od vaših osebnih želja in značilnosti gradiva.

Vendar pa ima vsaka shema enocevnega ogrevalnega sistema naslednje funkcije:

• v tej inženirski mreži ni delitve v dovodne cevovode hladilne tekočine in hladilno tekočino iz radiatorjev;
• vse naprave so povezane v skupnem sistemu v seriji, hladilno sredstvo, ki poteka skozi sistem, opisuje obroč;
• Zaprti enocevni ogrevalni sistem (z zaprtim krogotokom tople vode) se lahko kombinira z dvocevno - v tem primeru se voda napaja v tla in se odstrani z dvema kanaloma, ožičenje pa je urejeno ena za drugo.

Gradbeni inženirji ločijo štiri vrste enocevnih vezij, ki se razlikujejo glede na način vgradnje cevovoda, ki povezuje grelnik z radiatorji.

1. Shema ogrevanja z enim cevnim sistemom z razporeditvijo spodnjega cevi. V tem primeru hladilno sredstvo teče skozi cevi, razporejene vodoravno in položene vzdolž tla (ali pod njo), po kateri se dvigne na nameščene ogrevalne plošče. Prednosti tega sistema so enostavna nastavitev temperature in možnost blokiranja posameznih elementov inženirske mreže v primeru nesreč ali preventivnega vzdrževanja.

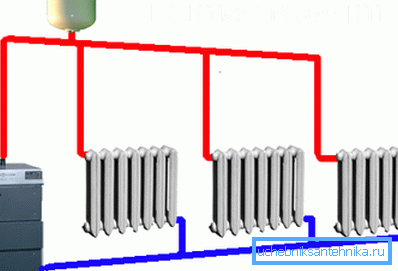

1. Enosmerni grelni sistem z zgornjo razporeditvijo. Tu hladilno sredstvo, ki zapušča grelec, takoj dvigne na najvišjo točko omrežja, nato pa se razporedi s cevmi, položenimi vodoravno skozi grelne plošče.

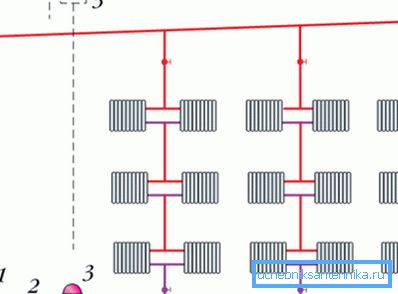

1. Monotube vertikalni sistem ogrevanja. Njena posebnost je, da v prostorih ni vodoravno postavljenih cevi. Tu hladilno tekočino, ki spada v zgornjo točko, teče navpično navzdol, ki poteka po poti skozi radiatorje, nameščene v prostorih.

1. Monotube vodoravni ogrevalni sistem je v osnovi podoben prejšnjemu, toda tukaj so cevi urejene vodoravno. Pogosto se ta shema uporablja v enonadstropnih hišah.

Poleg zgoraj opisanih sort je enocevna shema ogrevalnega sistema:

• z naravno cirkulacijo hladila;
• s prisilno organizacijo pretoka vode.

V prvem primeru je pretok tekočine zagotovljen s temperaturno razliko in ustrezno gostoto. Tlak ohlajene vode, ki teče iz radiatorjev, premakne manj gosto in vročo hladilno sredstvo na višje točke cevovoda, od koder se širi naprej.

Da bi takšno omrežje normalno delovalo, je pri nameščanju cevi potrebno urediti naklon proti kotlu za 3-4 stopinje. In to ni vedno možno v enostranskih zgradbah velike dolžine (več kot 30 metrov).

Sistem prisilnega kroženja je dodatno opremljen s črpalko, ki je nameščena pred vhodom povratnega (hladnega) cevovoda v kotel. V tem primeru je naklon lahko manjši (od 0,5 do 1 stopinja).

Bodite pozorni! Prednostna je shema z naravno cirkulacijo, ker je bolj nehlapna - njeno delovanje ni odvisno od prisotnosti ali odsotnosti električne energije.

Da bi se izognili stagnaciji vode med izpadom električne energije, inženirji svetujejo namestitev tako imenovanega pospeševalnega zbiralnika. To je navadna navpična cev, ki dvigne hladilno sredstvo do vrha sistema - na višini najmanj 1,5 metra glede na radiatorje.

Skupščina

Načelo delovanja in elementi

Enosmerni zaprti sistem ogrevanja je obroč, v katerega so vključeni vsi njegovi sestavni deli:

• kotel, ki greje hladilno sredstvo na vnaprej določeno temperaturo;
• cevi, skozi katere se grelniki segrejejo v radiatorje in po prehodu v kotel;
• grelne plošče;
• ekspanzijski rezervoar.

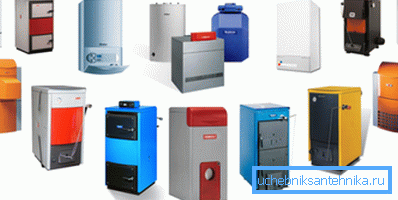

Izbira kotla, bodite pozorni na vrsto goriva, ki ga uporablja. Najbolj ekonomični grelci, kjer se voda segreva s plinom. Toda v ta namen je potrebno, da plinovod prilega vaši spletni strani. Poleg tega se pogosto uporabljajo trdna ali tekoča goriva, utekočinjeni ustekleničeni plin ali kombinirane enote.

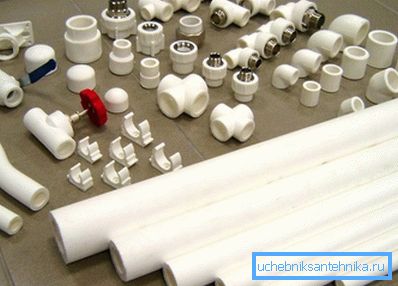

Premer cevi je odvisen od dolžine ogrevalne mreže, vrste radiatorjev na območju hiše, moči kotla in tako naprej. Trenutno so najpogostejši cevovodi različnih polimerov.

Pri izbiri cevi in ​​radiatorjev za izdelavo enocevnega ogrevalnega sistema je potrebno upoštevati inženirske parametre (prostornino zahtevane tekočine, njen pritisk, temperaturo, premer cevovodov, površino radiatorjev itd.), Ki jih je treba določiti vnaprej.

Izračun hidravličnega ogrevanja - enocevni sistem s katero koli lokacijo glavne oskrbe s hladilnim sredstvom - je mogoče opraviti samostojno ali pa to delo zaupati strokovnjaku. Cena takšne storitve ponavadi ni zelo visoka.

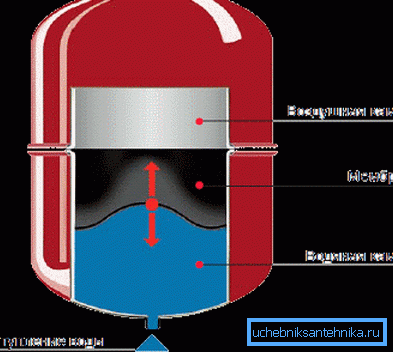

Razširitveni rezervoar je potreben za uravnavanje tlaka tekočine v sistemu in preprečitev njegovega razpada v primeru povečanja. Sodoben sistem ogrevanja vključuje uporabo zaprtega ekspanzijskega rezervoarja. Sestavljen je iz dveh komor, ločenih s prilagodljivo pregrado. V enem od njih se zrak črpal pod visokim pritiskom, drugi pa je povezan z ogrevalnimi cevmi.

Bodite pozorni! Razširitveni rezervoarji zaprtega tipa se lahko namestijo ne le na vrhu sistema, temveč tudi na vseh mestih, ki so primerni za vas, npr. Kotlovnico ali pomožno sobo. Druga prednost je, da pomanjkanje neposrednega stika z zrakom preprečuje prezgodnjo korozijo kovinskih delov ogrevalnega sistema.

Izbira možnosti za povezavo ogrevalnih plošč

Enosmerni priključni sistem radiatorjev za ogrevanje omogoča pretok hladilne tekočine ali izgradnjo ti-bypasses-odsekov cevi, skozi katere se lahko segreva vroča voda, ob straneh hladilnika.

V prvem primeru ni predvidena razporeditev dvižnika za transport tekočine. Voda teče iz kotla in teče skozi vsak radiator: od vrha do dna ali od bližnjega do daleč. Istočasno se bo temperatura vode postopoma zmanjševala, najnižje (daljše) pa se lahko slabo segrejejo.

Takšnemu stanju se je mogoče izogniti, če so radiatorji na manjšem območju nameščeni na začetku ogrevalnega sistema kot na koncu.

Slaba stran sistema se upravičeno šteje za nezmožnost nameščanja zapornih ventilov in termostatskih ventilov na cevovodih, saj prekrivanje enega samega ventila povzroči neučinkovitost sistema kot celote.

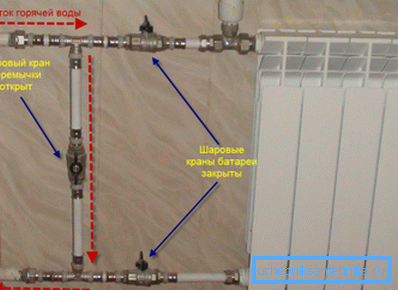

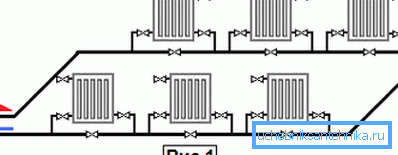

V drugem primeru je tranzitni cevovod, obvod, nameščen pod grelnim radiatorjem, zaradi česar je zagotovljeno učinkovitejše ogrevanje vseh prostorov.

Bodite pozorni! Obvoznice morajo biti izdelane iz cevi manjšega premera od glavnega cevovoda, v nasprotnem primeru zadostna količina hladila ne bo prišla v radiator.

Vse vstopne točke vode na ogrevalni plošči in obvodne cevi morajo biti opremljene s pipami. To vam bo omogočilo, da v vsaki sobi posebej prilagodite temperaturo ogrevalnega sistema. Poleg tega je v primeru nesreče mogoče začasno onemogočiti določen odsek in ga popraviti ali zamenjati, ne da bi se popolnoma ustavil ogrevanje.

Tehnologija namestitve

Namestitev opisane inženirske mreže se lahko izvede šele po izvedbi hidravličnega izračuna enocevnega ogrevalnega sistema. Odvisno od tega, kateri elementi bodo uporabljeni.

To zaporedje dejanj je naslednje:

1. Na predhodno izbranem in pripravljenem mestu je nameščen ogrevalni kotel. Navodilo, ki opisuje ta proces, vsebuje enoto. Priporočljivo je, da namestitev te opreme zaupate strokovnjaku organizacije, v kateri ste kupili napravo. Zagotovil bo svoje delo.
2. Gradi se cevovod. Hkrati je potrebno vnaprej namestiti čepe na mestih vgradnje radiatorjev. Prepričajte se, da so vse cevi nameščene z nagibom, sicer bo motena naravna kroženje hladilne tekočine.

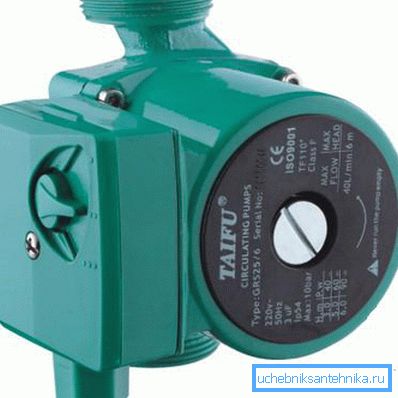

1. V primeru vgradnje ogrevanja s prisilnim pretokom vode morate namestiti električno črpalko. Ne pozabite, da je ta oprema namenjena črpanju vode, katere temperatura ne presega 60 stopinj. Zato ga je treba namestiti na končno točko sistema - pred vstopom ohlajenega hladiva v kotel.
2. Nato priključite ekspanzijsko posodo. Kot že omenjeno, lahko zaprt posod z membrano lahko namestite kjerkoli in odprto lahko namestite samo na najvišji točki sistema.

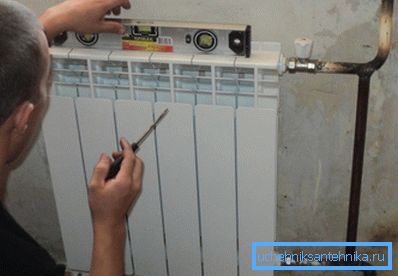

3. Na koncu prejšnje faze lahko pričnete popravljati radiatorje. Na steno so pritrjeni z uporabo celotnih oklepajev. Pred označevanjem in vrtanjem se morate seznaniti s priporočili proizvajalca glede namestitve. Pomembno je vzdrževati predpisane razdalje od sten, oken, nadstropij in drugih strukturnih elementov stavbe.
4. Grelne plošče so nameščene na podlagi vaše izbrane sheme. Ne pozabite priključiti ventilov, termostatov, vtikačev, ventilov za krvavitev zraka in tako naprej.

1. Preden izlijemo hladilno tekočino, se izvaja tlak s stisnjenim zrakom, po katerem se sistem napolni z vodo, izvede se preskusna vožnja in prilagodijo načini delovanja.

Enotirni vertikalni sistem ogrevanja z manjšo razporeditvijo cevi je primernejši za večnadstropne zasebne hiše, z vodoravno - za enostopenjsko. Ampak ne pozabite, da ko je območje hiše več kot 200 kvadratnih metrov. metrov in dolžin cevi več kot 30 metrov, morate namestiti močne črpalke ali izbrati drugo namestitveno shemo za ogrevalni sistem.

Zaključek

Vodoravni enocevni ogrevalni sistem je eden najučinkovitejših načinov za ogrevanje majhnih stanovanj. Če ste lastnik prostornih stanovanj, je priporočljivo, da se odločite za bolj zapletene, vendar učinkovitejše sheme. Njihov opis je posvečen spodnjemu videu.
